Тиристорний модуль для силового блока керування роботою електричного котла

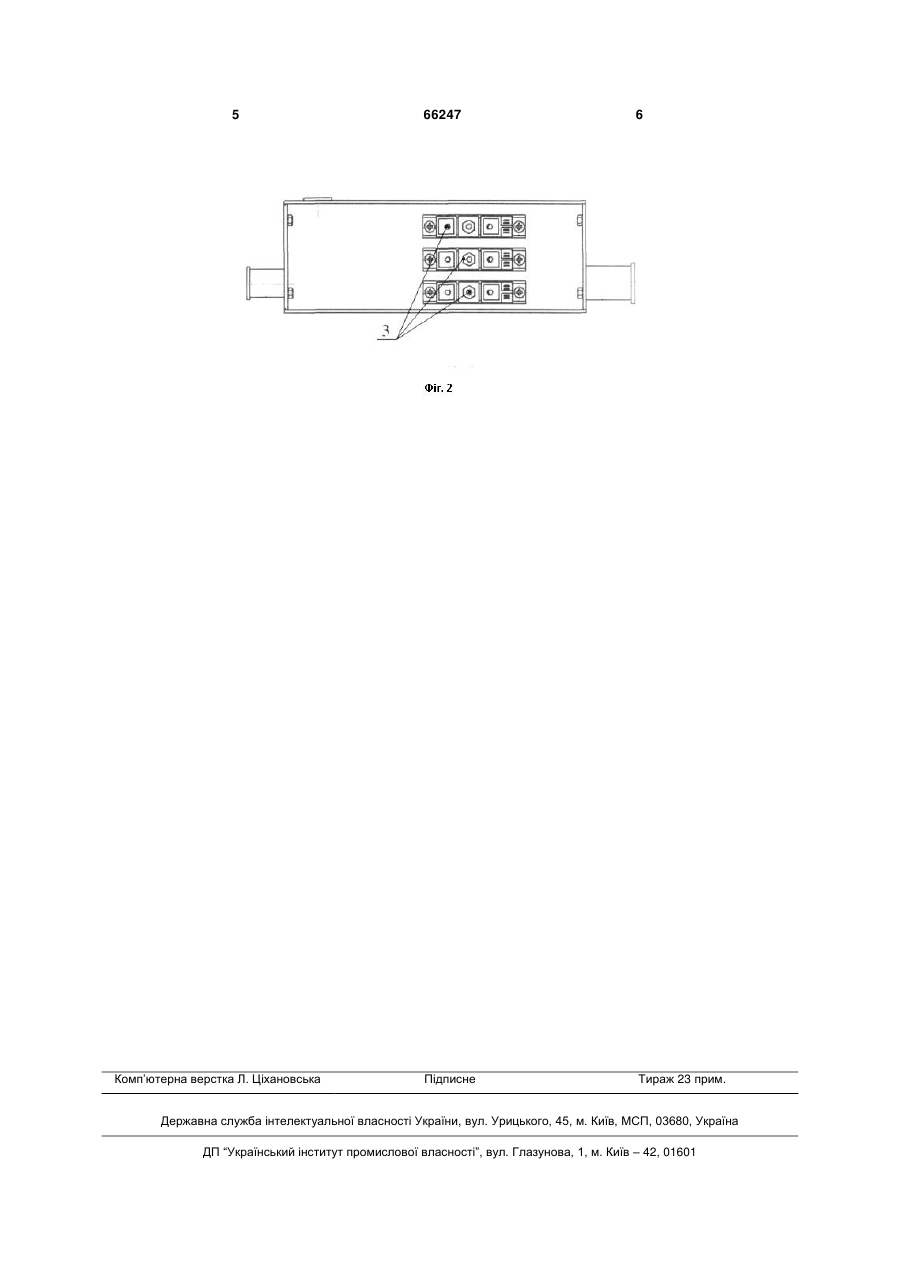

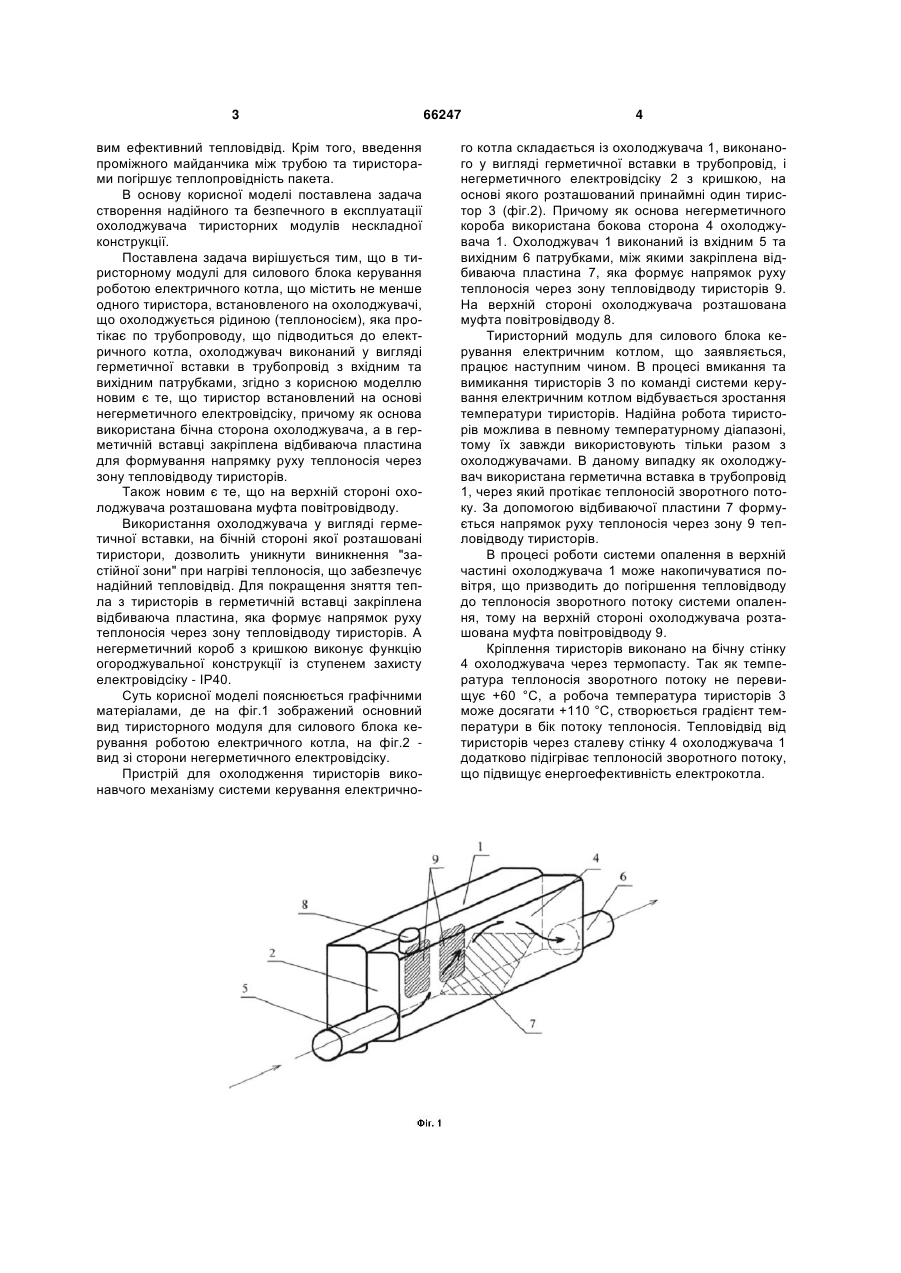

1. Тиристорний модуль для силового блока керування роботою електричного котла, що містить не менше одного тиристора, встановленого на охолоджувачі, що охолоджується рідиною (теплоносієм), яка протікає по трубопроводу, що підводиться до електричного котла, охолоджувач 3 вим ефективний тепловідвід. Крім того, введення проміжного майданчика між трубою та тиристорами погіршує теплопровідність пакета. В основу корисної моделі поставлена задача створення надійного та безпечного в експлуатації охолоджувача тиристорних модулів нескладної конструкції. Поставлена задача вирішується тим, що в тиристорному модулі для силового блока керування роботою електричного котла, що містить не менше одного тиристора, встановленого на охолоджувачі, що охолоджується рідиною (теплоносієм), яка протікає по трубопроводу, що підводиться до електричного котла, охолоджувач виконаний у вигляді герметичної вставки в трубопровід з вхідним та вихідним патрубками, згідно з корисною моделлю новим є те, що тиристор встановлений на основі негерметичного електровідсіку, причому як основа використана бічна сторона охолоджувача, а в герметичній вставці закріплена відбиваюча пластина для формування напрямку руху теплоносія через зону тепловідводу тиристорів. Також новим є те, що на верхній стороні охолоджувача розташована муфта повітровідводу. Використання охолоджувача у вигляді герметичної вставки, на бічній стороні якої розташовані тиристори, дозволить уникнути виникнення "застійної зони" при нагріві теплоносія, що забезпечує надійний тепловідвід. Для покращення зняття тепла з тиристорів в герметичній вставці закріплена відбиваюча пластина, яка формує напрямок руху теплоносія через зону тепловідводу тиристорів. А негерметичний короб з кришкою виконує функцію огороджувальної конструкції із ступенем захисту електровідсіку - ІР40. Суть корисної моделі пояснюється графічними матеріалами, де на фіг.1 зображений основний вид тиристорного модуля для силового блока керування роботою електричного котла, на фіг.2 вид зі сторони негерметичного електровідсіку. Пристрій для охолодження тиристорів виконавчого механізму системи керування електрично 66247 4 го котла складається із охолоджувача 1, виконаного у вигляді герметичної вставки в трубопровід, і негерметичного електровідсіку 2 з кришкою, на основі якого розташований принаймні один тиристор 3 (фіг.2). Причому як основа негерметичного короба використана бокова сторона 4 охолоджувача 1. Охолоджувач 1 виконаний із вхідним 5 та вихідним 6 патрубками, між якими закріплена відбиваюча пластина 7, яка формує напрямок руху теплоносія через зону тепловідводу тиристорів 9. На верхній стороні охолоджувача розташована муфта повітровідводу 8. Тиристорний модуль для силового блока керування електричним котлом, що заявляється, працює наступним чином. В процесі вмикання та вимикання тиристорів 3 по команді системи керування електричним котлом відбувається зростання температури тиристорів. Надійна робота тиристорів можлива в певному температурному діапазоні, тому їх завжди використовують тільки разом з охолоджувачами. В даному випадку як охолоджувач використана герметична вставка в трубопровід 1, через який протікає теплоносій зворотного потоку. За допомогою відбиваючої пластини 7 формується напрямок руху теплоносія через зону 9 тепловідводу тиристорів. В процесі роботи системи опалення в верхній частині охолоджувача 1 може накопичуватися повітря, що призводить до погіршення тепловідводу до теплоносія зворотного потоку системи опалення, тому на верхній стороні охолоджувача розташована муфта повітровідводу 9. Кріплення тиристорів виконано на бічну стінку 4 охолоджувача через термопасту. Так як температура теплоносія зворотного потоку не перевищує +60 °C, а робоча температура тиристорів 3 може досягати +110 °C, створюється градієнт температури в бік потоку теплоносія. Тепловідвід від тиристорів через сталеву стінку 4 охолоджувача 1 додатково підігріває теплоносій зворотного потоку, що підвищує енергоефективність електрокотла. 5 Комп’ютерна верстка Л. Ціхановська 66247 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
