Клямер для кріплення облицювальних панелей фасадів будівель

Завантажити PDF файл.

Формула / Реферат

Клямер для кріплення облицювальних панелей фасадів будівель, що включає основу для кріплення до облицьовувальної поверхні і пару притискних лапок для взаємодії із зовнішньою поверхнею облицювальної панелі, який відрізняється тим, що він додатково містить фіксуючу лапку, вирубану в основі між притискними лапками, під першою парою притискних лапок вирубана друга пара притискних лапок, яка повернута під кутом 90° до першої пари притискних лапок, на основі клямера виконані ребра жорсткості, виштамповки і насічки, причому останні розташовані паралельно відносно горизонтальної осі основи, а притискні лапки вирубані в основі, відігнуті під кутом до її поверхні, утворюючи консольний майданчик для установки облицювальної панелі, продовження лапок відігнуті під кутом до основи консольного майданчика, утворюючи власне притискні лапки, на лінії відгину лапок виконані рельєфні формування, кінцеві частини притискних лапок мають відгин в протилежну від основи консольного майданчика сторону, а їх бічні поверхні мають відгин в протилежну від основи клямера сторону.

Текст

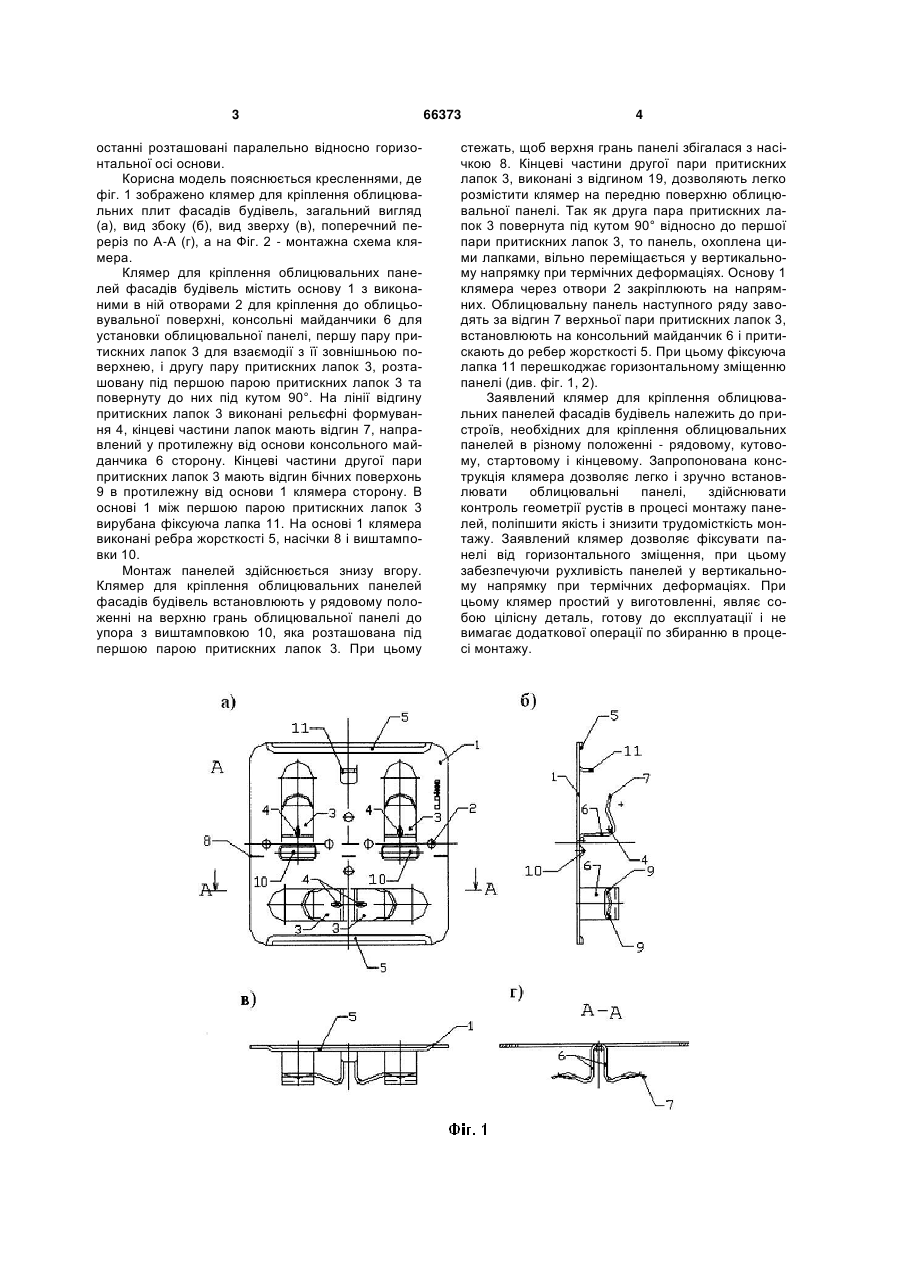

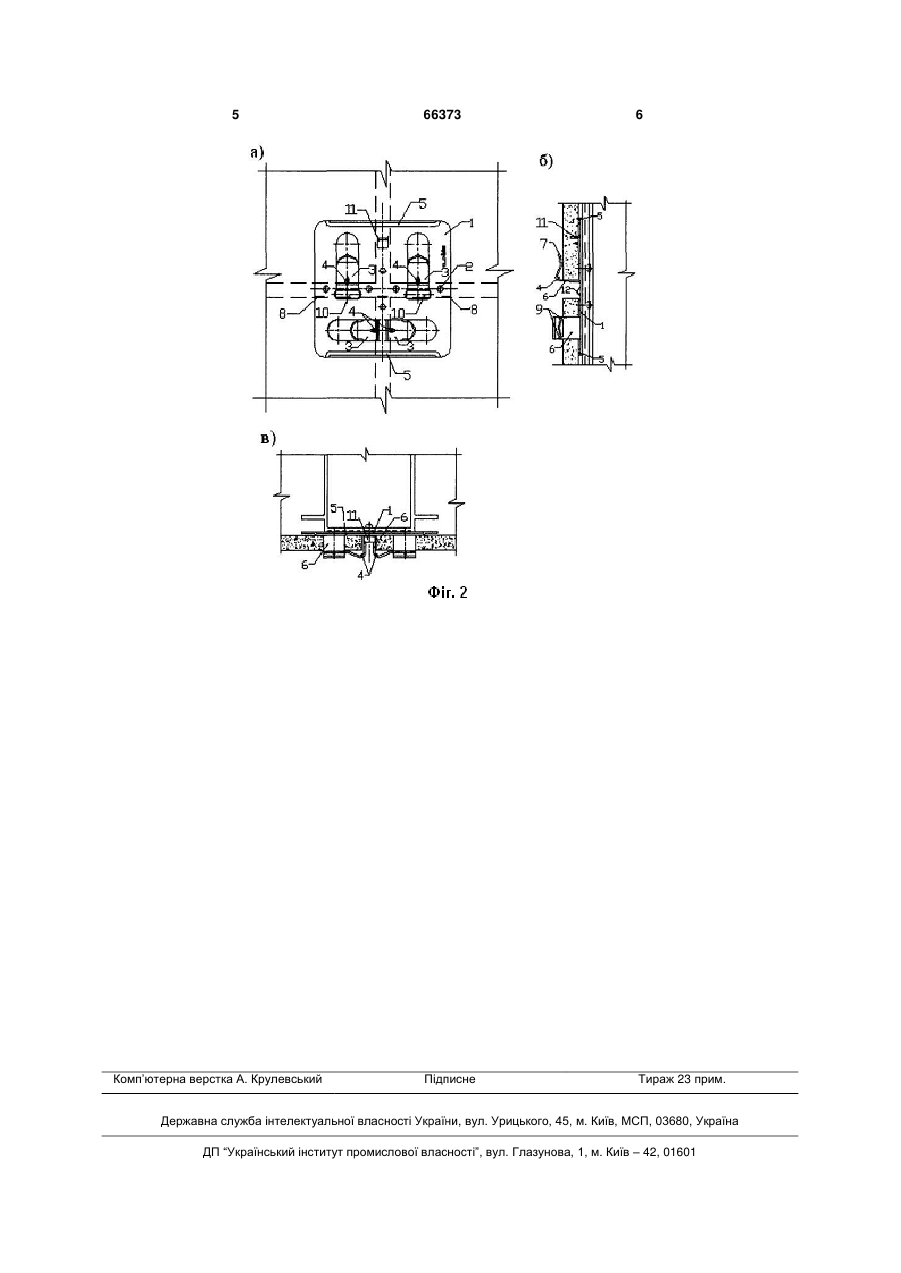

Клямер для кріплення облицювальних панелей фасадів будівель, що включає основу для кріплення до облицьовувальної поверхні і пару притискних лапок для взаємодії із зовнішньою поверхнею облицювальної панелі, який відрізняється тим, що він додатково містить фіксуючу лапку, вирубану в основі між притискними лапками, під першою парою притискних лапок вирубана 3 останні розташовані паралельно відносно горизонтальної осі основи. Корисна модель пояснюється кресленнями, де фіг. 1 зображено клямер для кріплення облицювальних плит фасадів будівель, загальний вигляд (а), вид збоку (б), вид зверху (в), поперечний переріз по А-А (г), а на Фіг. 2 - монтажна схема клямера. Клямер для кріплення облицювальних панелей фасадів будівель містить основу 1 з виконаними в ній отворами 2 для кріплення до облицьовувальної поверхні, консольні майданчики 6 для установки облицювальної панелі, першу пару притискних лапок 3 для взаємодії з її зовнішньою поверхнею, і другу пару притискних лапок 3, розташовану під першою парою притискних лапок 3 та повернуту до них під кутом 90°. На лінії відгину притискних лапок 3 виконані рельєфні формування 4, кінцеві частини лапок мають відгин 7, направлений у протилежну від основи консольного майданчика 6 сторону. Кінцеві частини другої пари притискних лапок 3 мають відгин бічних поверхонь 9 в протилежну від основи 1 клямера сторону. В основі 1 між першою парою притискних лапок 3 вирубана фіксуюча лапка 11. На основі 1 клямера виконані ребра жорсткості 5, насічки 8 і виштамповки 10. Монтаж панелей здійснюється знизу вгору. Клямер для кріплення облицювальних панелей фасадів будівель встановлюють у рядовому положенні на верхню грань облицювальної панелі до упора з виштамповкою 10, яка розташована під першою парою притискних лапок 3. При цьому 66373 4 стежать, щоб верхня грань панелі збігалася з насічкою 8. Кінцеві частини другої пари притискних лапок 3, виконані з відгином 19, дозволяють легко розмістити клямер на передню поверхню облицювальної панелі. Так як друга пара притискних лапок 3 повернута під кутом 90° відносно до першої пари притискних лапок 3, то панель, охоплена цими лапками, вільно переміщається у вертикальному напрямку при термічних деформаціях. Основу 1 клямера через отвори 2 закріплюють на напрямних. Облицювальну панель наступного ряду заводять за відгин 7 верхньої пари притискних лапок 3, встановлюють на консольний майданчик 6 і притискають до ребер жорсткості 5. При цьому фіксуюча лапка 11 перешкоджає горизонтальному зміщенню панелі (див. фіг. 1, 2). Заявлений клямер для кріплення облицювальних панелей фасадів будівель належить до пристроїв, необхідних для кріплення облицювальних панелей в різному положенні - рядовому, кутовому, стартовому і кінцевому. Запропонована конструкція клямера дозволяє легко і зручно встановлювати облицювальні панелі, здійснювати контроль геометрії рустів в процесі монтажу панелей, поліпшити якість і знизити трудомісткість монтажу. Заявлений клямер дозволяє фіксувати панелі від горизонтального зміщення, при цьому забезпечуючи рухливість панелей у вертикальному напрямку при термічних деформаціях. При цьому клямер простий у виготовленні, являє собою цілісну деталь, готову до експлуатації і не вимагає додаткової операції по збиранню в процесі монтажу. 5 Комп’ютерна верстка А. Крулевський 66373 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Tingle for fixation of lining panels of facades of buildings

Автори англійською

Motiaiev Mikhail Aleksandrovich, Koroliov Pavel Yevhenievich, Lachinov Mikhail Aleksandrovich

Назва патенту російською

Кляммер для крепления облицовочных панелей фасадов зданий

Автори російською

Мотяев Михаил Александрович, Королев Павел Евгеньевич, Лачинов Михаил Александрович

МПК / Мітки

МПК: E04F 13/00

Мітки: фасадів, клямер, облицювальних, панелей, будівель, кріплення
