Клямер для кріплення облицювальних панелей фасадів будівель

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 66374

Опубліковано: 26.12.2011

Автори: Корольов Павєл Євгєньєвіч, Мотяєв Міхаіл Алєксандровіч, Лачінов Міхаіл Алєксандровіч

Завантажити PDF файл.

Формула / Реферат

Клямер для кріплення облицювальних панелей фасадів будівель, що включає основу для кріплення до облицьовувальної поверхні і пару притискних лапок для взаємодії із зовнішньою поверхнею облицювальної панелі, який відрізняється тим, що він додатково містить лапку, вирубану в основі, ребра жорсткості і насічки, виконані на основі, причому насічки розташовані симетрично відносно осі симетрії основи, а притискні лапки вирубані в основі так, що основи притискних лапок збігаються з однією з бічних сторін основи клямера, при цьому притискні лапки відігнуті під кутом до поверхні основи, утворюючи консольну площадку для установки панелі, продовження лапок відігнуті під кутом до основи консольної площадки, утворюючи власне притискні лапки, кінцеві частини притискних лапок мають відгин в протилежну від основи консольної площадки сторону, а їх бічні поверхні мають відгин в протилежну від основи клямера сторону.

Текст

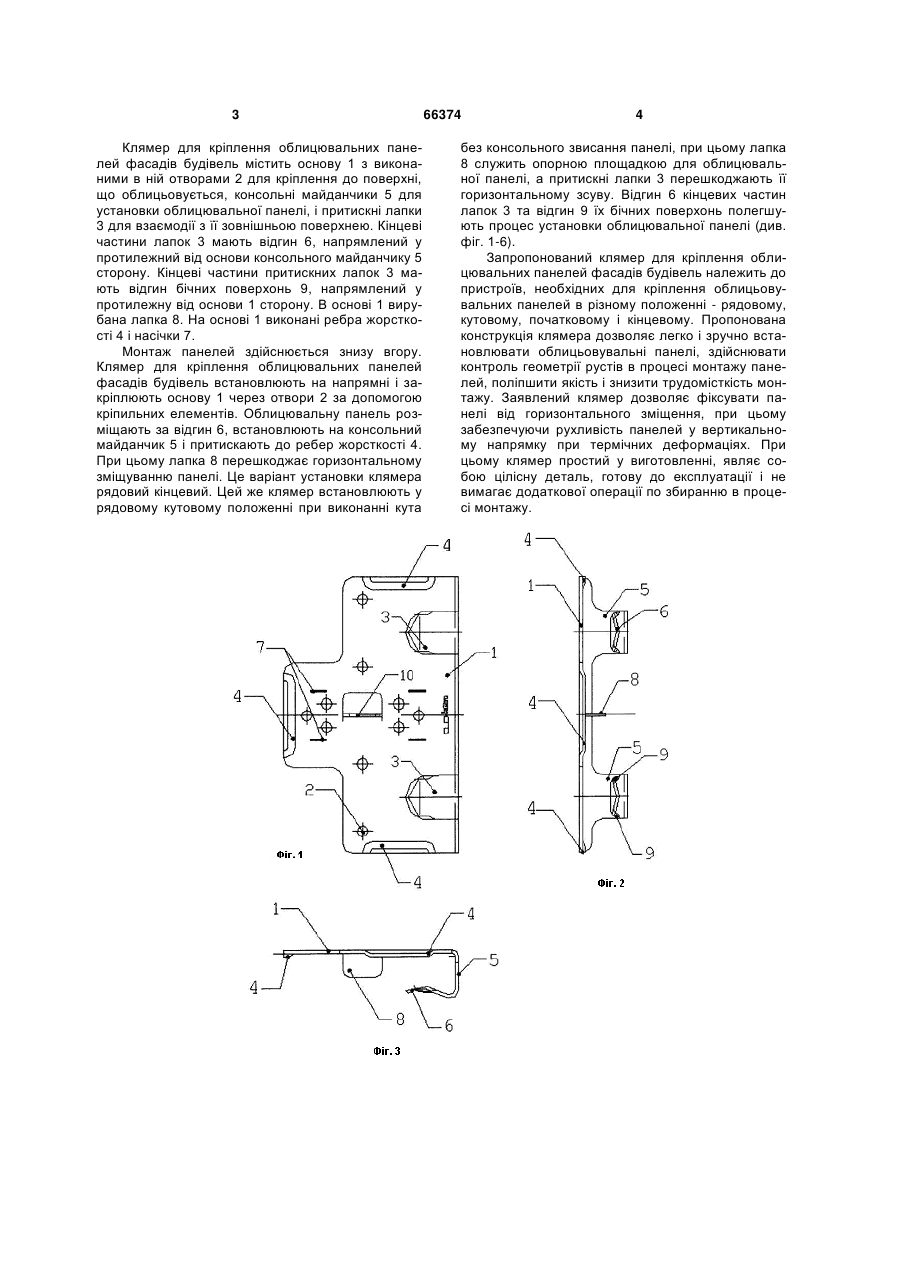

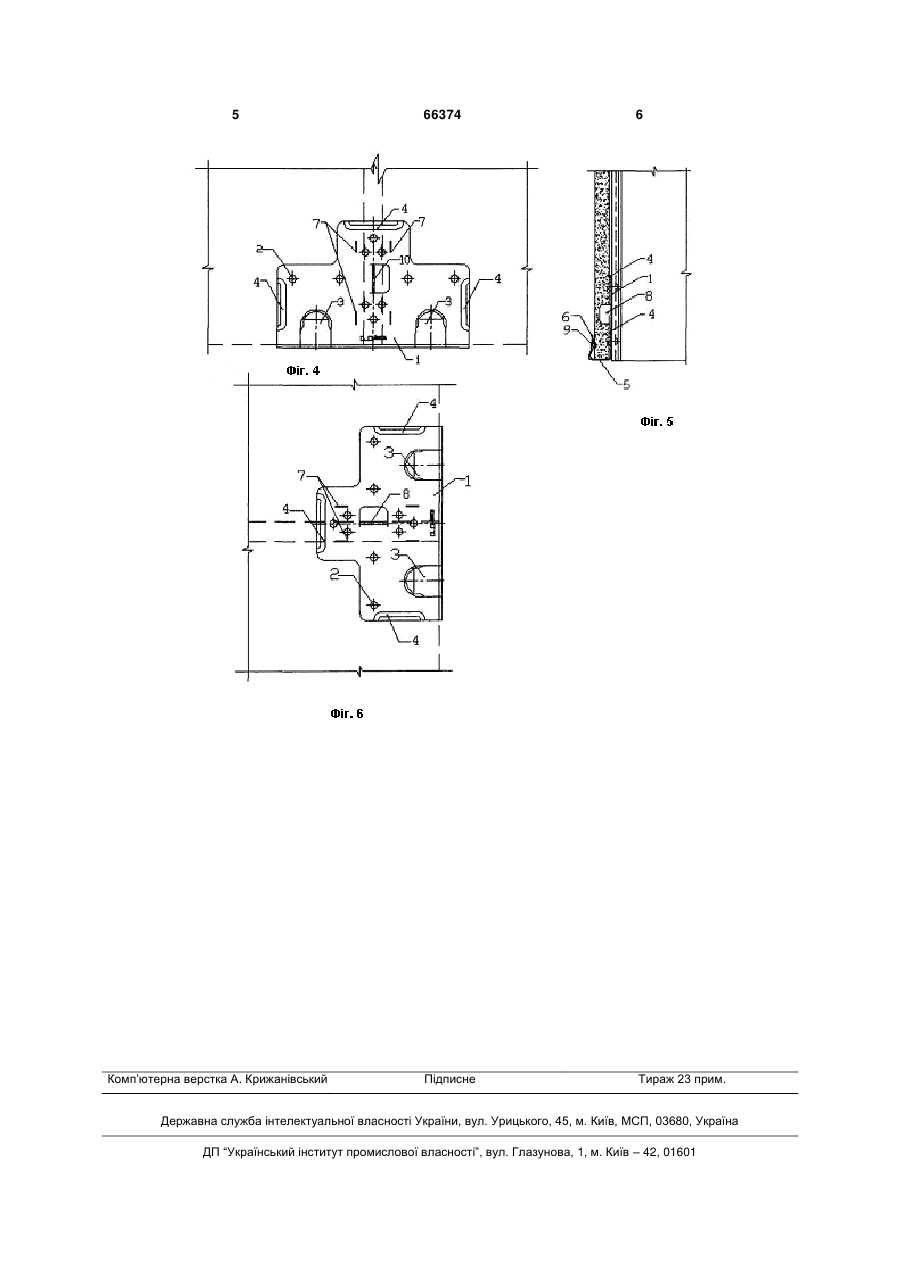

Клямер для кріплення облицювальних панелей фасадів будівель, що включає основу для кріплення до облицьовувальної поверхні і пару притискних лапок для взаємодії із зовнішньою по 3 Клямер для кріплення облицювальних панелей фасадів будівель містить основу 1 з виконаними в ній отворами 2 для кріплення до поверхні, що облицьовується, консольні майданчики 5 для установки облицювальної панелі, і притискні лапки 3 для взаємодії з її зовнішньою поверхнею. Кінцеві частини лапок 3 мають відгин 6, напрямлений у протилежний від основи консольного майданчику 5 сторону. Кінцеві частини притискних лапок 3 мають відгин бічних поверхонь 9, напрямлений у протилежну від основи 1 сторону. В основі 1 вирубана лапка 8. На основі 1 виконані ребра жорсткості 4 і насічки 7. Монтаж панелей здійснюється знизу вгору. Клямер для кріплення облицювальних панелей фасадів будівель встановлюють на напрямні і закріплюють основу 1 через отвори 2 за допомогою кріпильних елементів. Облицювальну панель розміщають за відгин 6, встановлюють на консольний майданчик 5 і притискають до ребер жорсткості 4. При цьому лапка 8 перешкоджає горизонтальному зміщуванню панелі. Це варіант установки клямера рядовий кінцевий. Цей же клямер встановлюють у рядовому кутовому положенні при виконанні кута 66374 4 без консольного звисання панелі, при цьому лапка 8 служить опорною площадкою для облицювальної панелі, а притискні лапки 3 перешкоджають її горизонтальному зсуву. Відгин 6 кінцевих частин лапок 3 та відгин 9 їх бічних поверхонь полегшують процес установки облицювальної панелі (див. фіг. 1-6). Запропонований клямер для кріплення облицювальних панелей фасадів будівель належить до пристроїв, необхідних для кріплення облицьовувальних панелей в різному положенні - рядовому, кутовому, початковому і кінцевому. Пропонована конструкція клямера дозволяє легко і зручно встановлювати облицьовувальні панелі, здійснювати контроль геометрії рустів в процесі монтажу панелей, поліпшити якість і знизити трудомісткість монтажу. Заявлений клямер дозволяє фіксувати панелі від горизонтального зміщення, при цьому забезпечуючи рухливість панелей у вертикальному напрямку при термічних деформаціях. При цьому клямер простий у виготовленні, являє собою цілісну деталь, готову до експлуатації і не вимагає додаткової операції по збиранню в процесі монтажу. 5 Комп’ютерна верстка А. Крижанівський 66374 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Tingle for fixation of lining panels of facades of buildings

Автори англійською

Motiaiev Mikhail Aleksandrovich, Koroliov Pavel Yevhenievich, Lachinov Mikhail Aleksandrovich

Назва патенту російською

Кляммер для крепления облицовочных панелей фасадов зданий

Автори російською

Мотяев Михаил Александрович, Королев Павел Евгеньевич, Лачинов Михаил Александрович
