Клямер для кріплення облицювальних панелей фасадів будівель

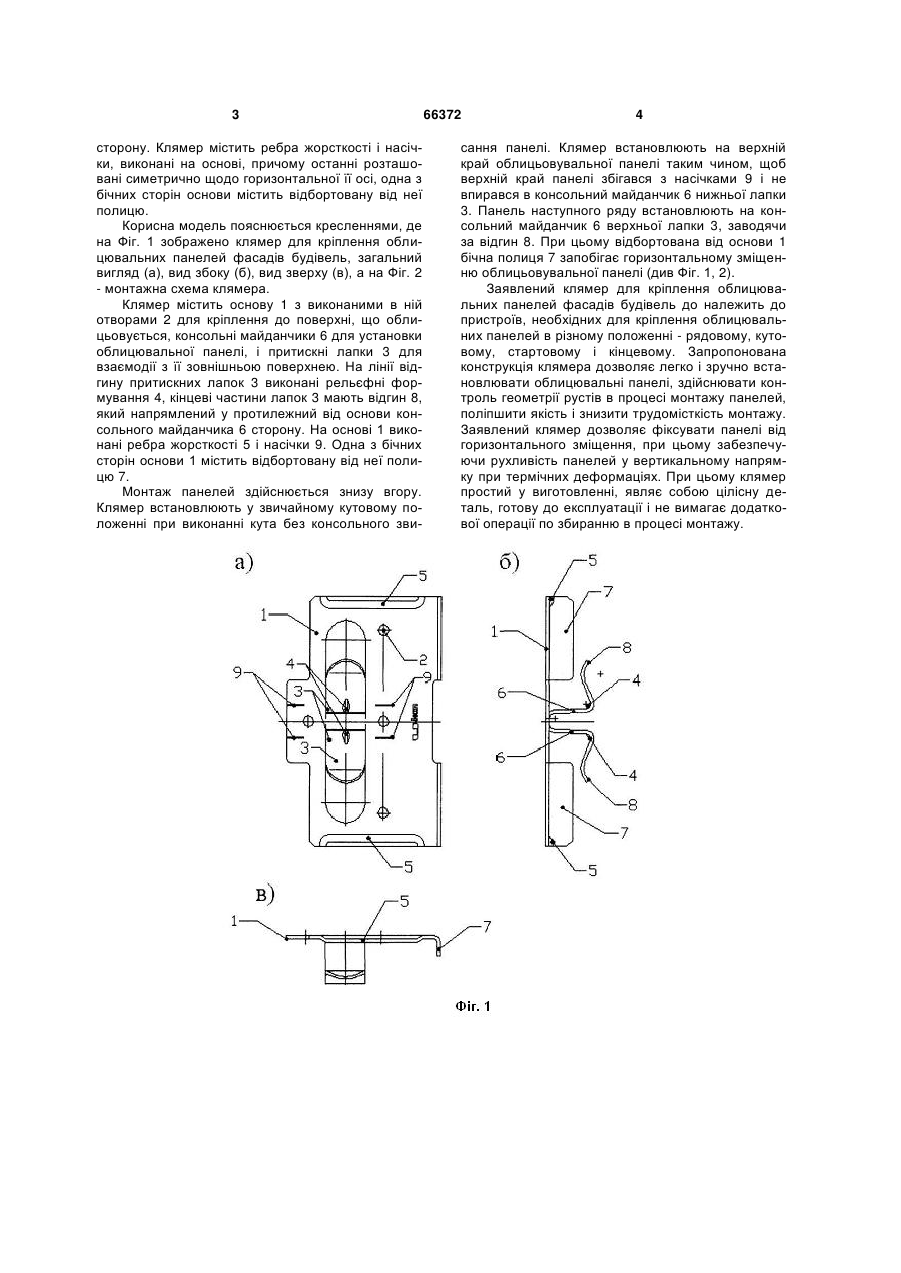

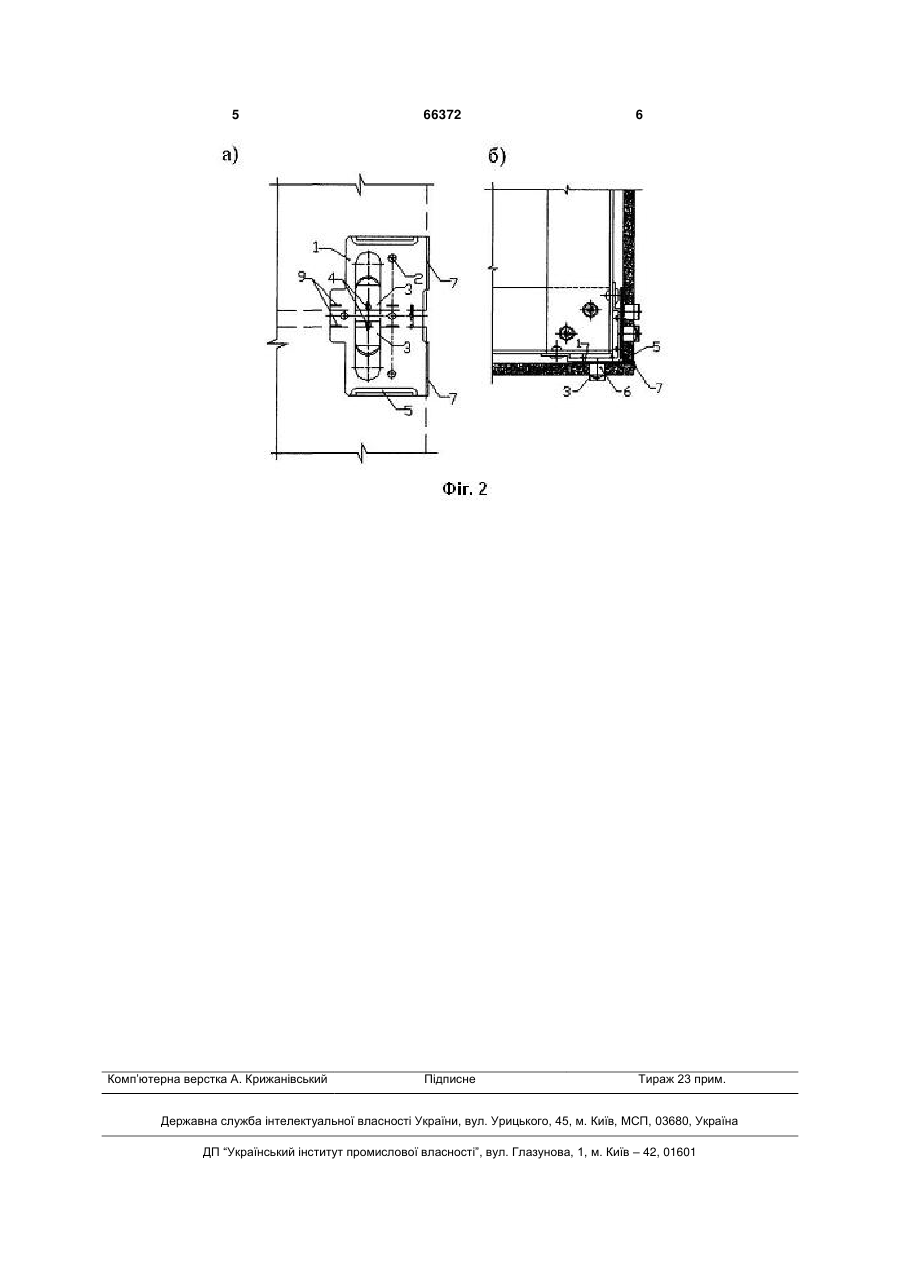

Клямер для кріплення облицювальних панелей фасадів будівель, що включає основу для кріплення до облицьовувальної поверхні і пару притискних лапок для взаємодії із зовнішньою по 3 сторону. Клямер містить ребра жорсткості і насічки, виконані на основі, причому останні розташовані симетрично щодо горизонтальної її осі, одна з бічних сторін основи містить відбортовану від неї полицю. Корисна модель пояснюється кресленнями, де на Фіг. 1 зображено клямер для кріплення облицювальних панелей фасадів будівель, загальний вигляд (а), вид збоку (б), вид зверху (в), а на Фіг. 2 - монтажна схема клямера. Клямер містить основу 1 з виконаними в ній отворами 2 для кріплення до поверхні, що облицьовується, консольні майданчики 6 для установки облицювальної панелі, і притискні лапки 3 для взаємодії з її зовнішньою поверхнею. На лінії відгину притискних лапок 3 виконані рельєфні формування 4, кінцеві частини лапок 3 мають відгин 8, який напрямлений у протилежний від основи консольного майданчика 6 сторону. На основі 1 виконані ребра жорсткості 5 і насічки 9. Одна з бічних сторін основи 1 містить відбортовану від неї полицю 7. Монтаж панелей здійснюється знизу вгору. Клямер встановлюють у звичайному кутовому положенні при виконанні кута без консольного зви 66372 4 сання панелі. Клямер встановлюють на верхній край облицьовувальної панелі таким чином, щоб верхній край панелі збігався з насічками 9 і не впирався в консольний майданчик 6 нижньої лапки 3. Панель наступного ряду встановлюють на консольний майданчик 6 верхньої лапки 3, заводячи за відгин 8. При цьому відбортована від основи 1 бічна полиця 7 запобігає горизонтальному зміщенню облицьовувальної панелі (див Фіг. 1, 2). Заявлений клямер для кріплення облицювальних панелей фасадів будівель до належить до пристроїв, необхідних для кріплення облицювальних панелей в різному положенні - рядовому, кутовому, стартовому і кінцевому. Запропонована конструкція клямера дозволяє легко і зручно встановлювати облицювальні панелі, здійснювати контроль геометрії рустів в процесі монтажу панелей, поліпшити якість і знизити трудомісткість монтажу. Заявлений клямер дозволяє фіксувати панелі від горизонтального зміщення, при цьому забезпечуючи рухливість панелей у вертикальному напрямку при термічних деформаціях. При цьому клямер простий у виготовленні, являє собою цілісну деталь, готову до експлуатації і не вимагає додаткової операції по збиранню в процесі монтажу. 5 Комп’ютерна верстка А. Крижанівський 66372 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
