Пристрій для здійснення періодичного повороту вала стола фасувальної машини- автомата на заданий кут
Номер патенту: 66447
Опубліковано: 10.01.2012
Автори: Щербань Юрій Олександрович, Кривопляс-Володіна Людмила Олександрівна, Любімов Валерій Михайлович
Формула / Реферат
Пристрій для здійснення періодичного повороту вала стола фасувальної машини-автомата на заданий кут, який складається з двоступінчастого планетарного механізму, який відрізняється тим, що в його водило вбудований зубчастий механізм для перетворення безперервного обертального руху вала сонячного зубчастого колеса у періодичний рух - поворот на заданий кут із зупинками вала водила, що з'єднується з валом стола фасувальної машини-автомата.
Текст

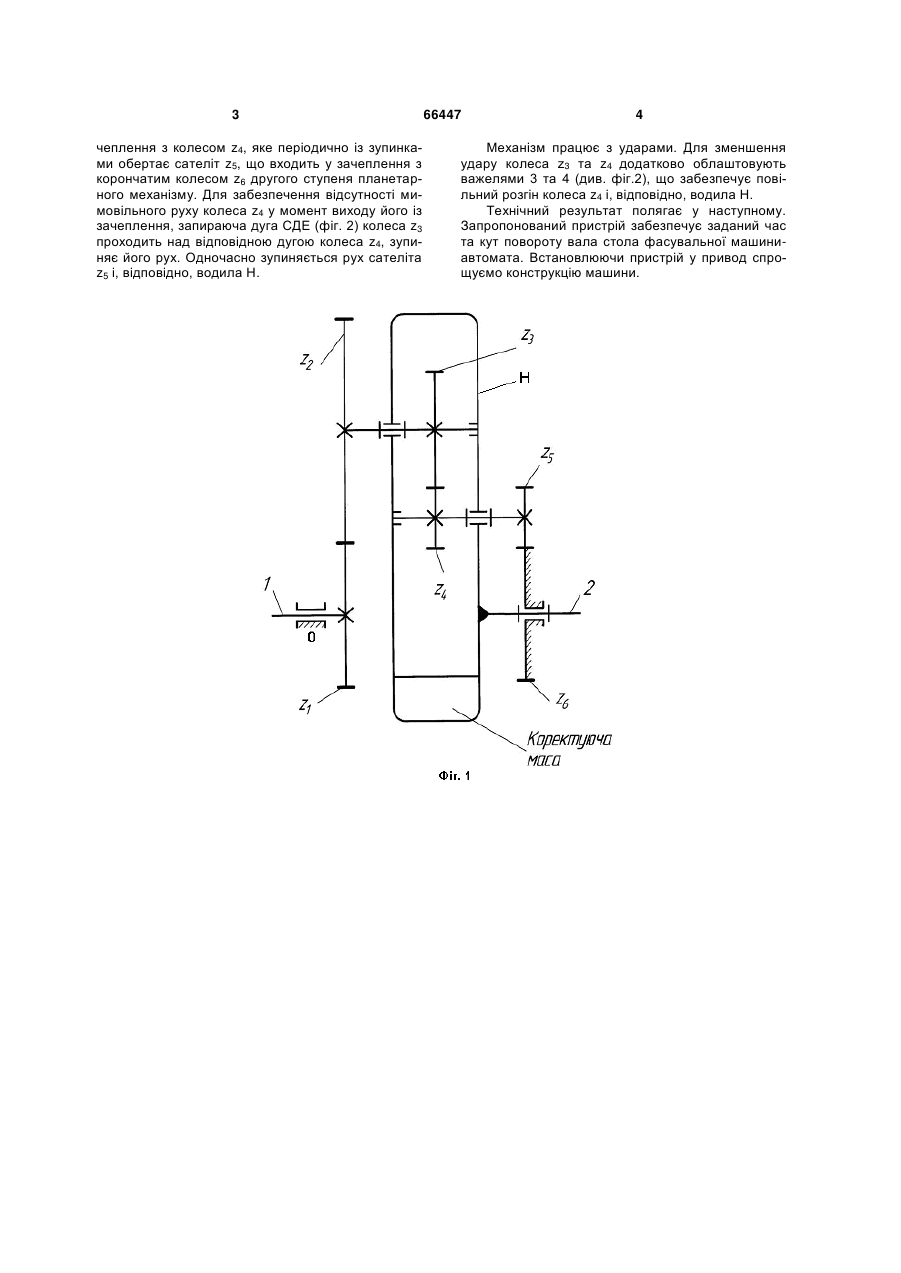

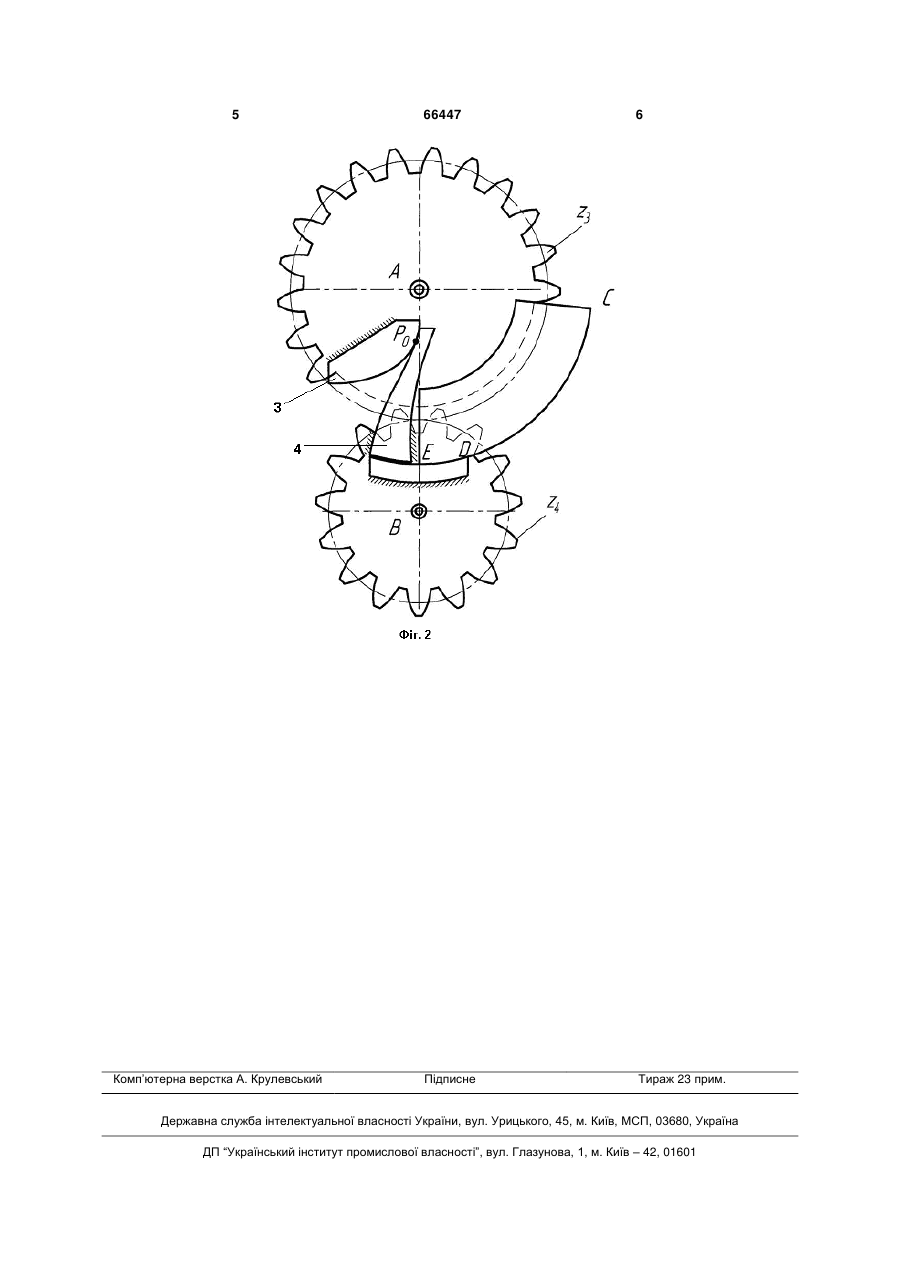

Пристрій для здійснення періодичного пово 3 чеплення з колесом z4, яке періодично із зупинками обертає сателіт z5, що входить у зачеплення з корончатим колесом z6 другого ступеня планетарного механізму. Для забезпечення відсутності мимовільного руху колеса z4 у момент виходу його із зачеплення, запираюча дуга СДЕ (фіг. 2) колеса z3 проходить над відповідною дугою колеса z4, зупиняє його рух. Одночасно зупиняється рух сателіта z5 і, відповідно, водила Н. 66447 4 Механізм працює з ударами. Для зменшення удару колеса z3 та z4 додатково облаштовують важелями 3 та 4 (див. фіг.2), що забезпечує повільний розгін колеса z4 і, відповідно, водила Н. Технічний результат полягає у наступному. Запропонований пристрій забезпечує заданий час та кут повороту вала стола фасувальної машиниавтомата. Встановлюючи пристрій у привод спрощуємо конструкцію машини. 5 Комп’ютерна верстка А. Крулевський 66447 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for periodic rotation of shaft of table of weighing-and-filling machine at given angle
Автори англійськоюLiubimov Valerii Mykhailovych, Kryvoplias-Volodina Liudmyla Oleksandrivna, Scherban Yurii Oleksandrovych
Назва патенту російськоюУстройство для осуществления периодического поворота вала стола фасовочной машины-автомата на заданный угол
Автори російськоюЛюбимов Валерий Михайлович, Кривопляс-Володина Людмила Александровна, Щербань Юрий Александрович
МПК / Мітки
МПК: B65B 3/04
Мітки: фасувальної, повороту, автомата, кут, вала, пристрій, періодичного, стола, здійснення, заданій, машини
