Дисковий млин

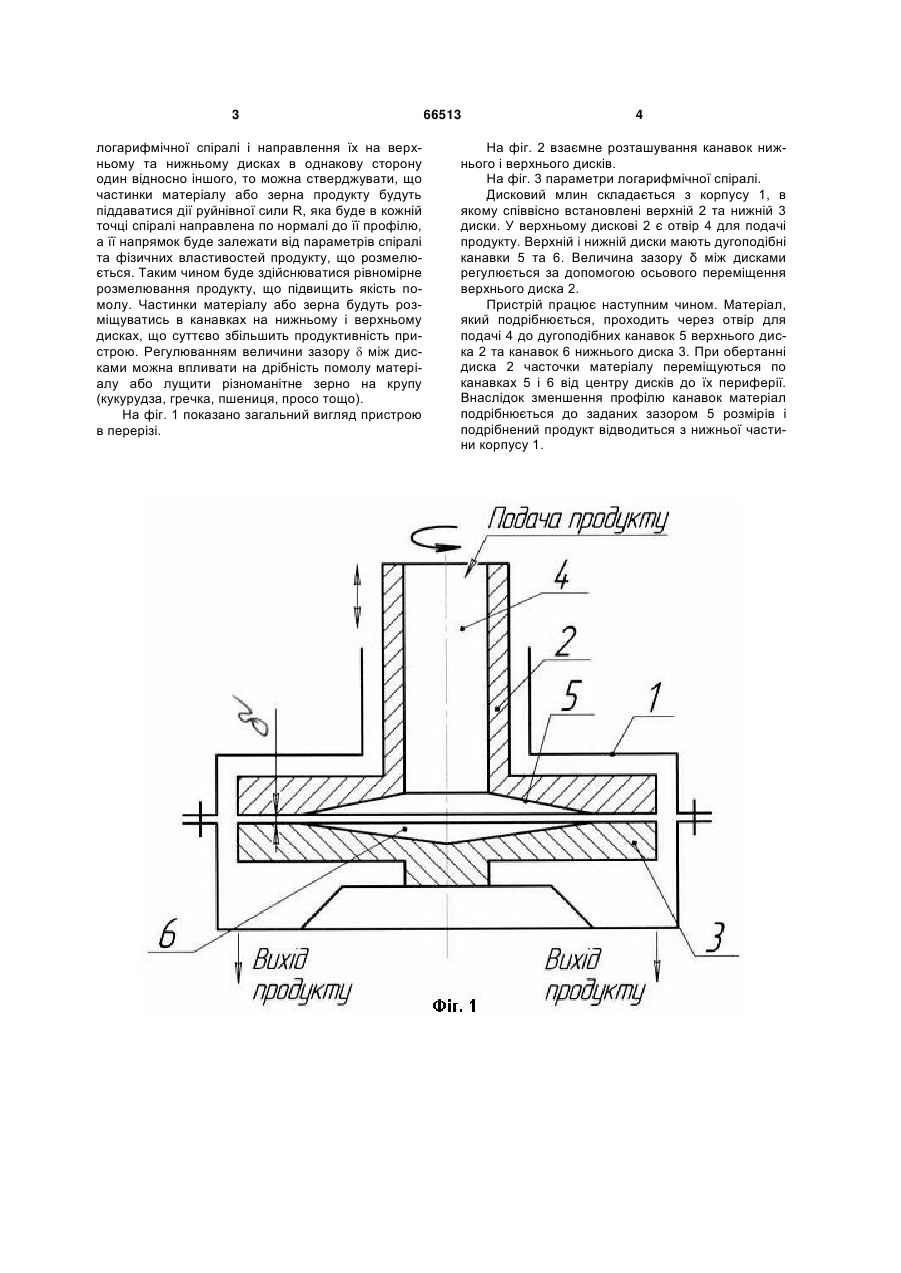

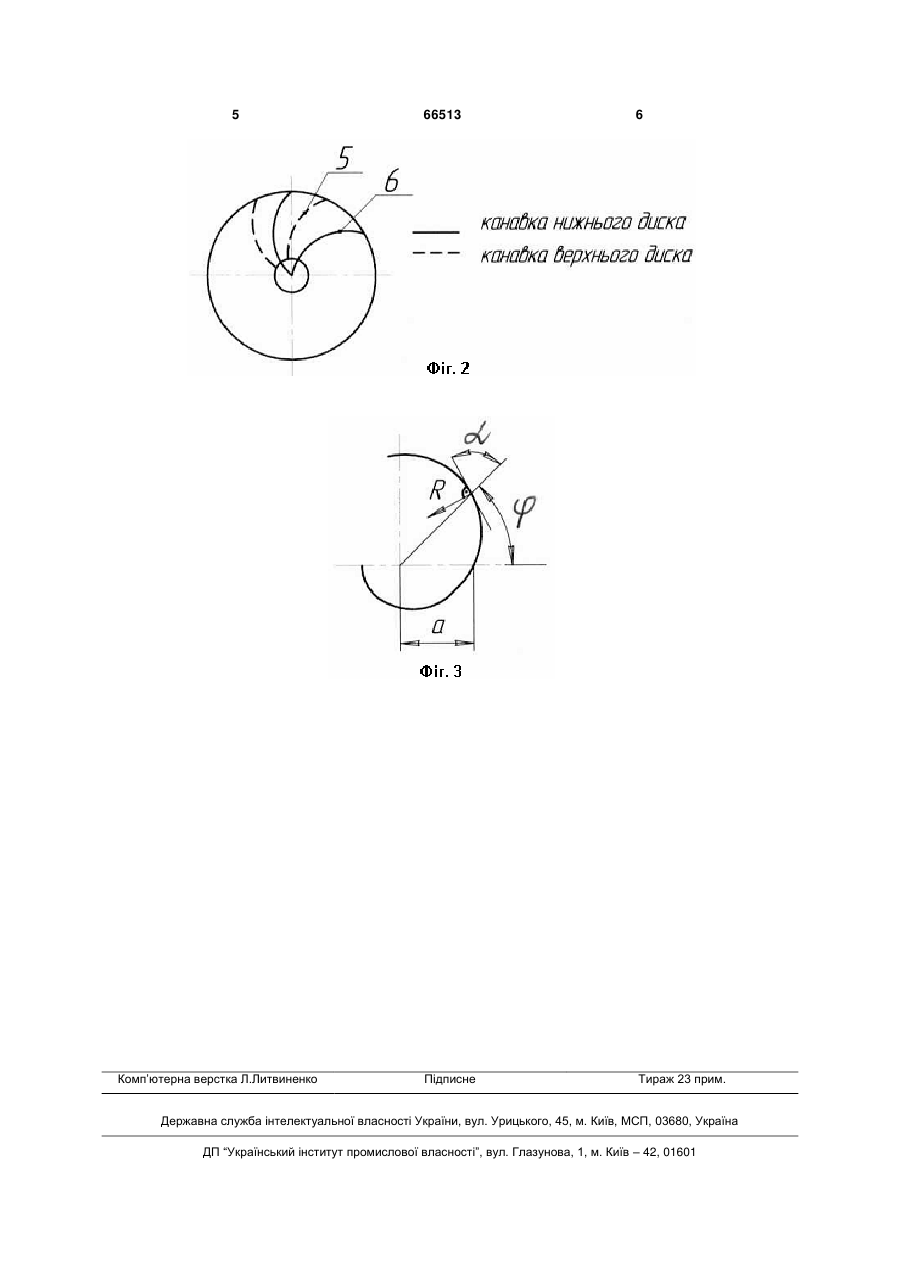

1. Дисковий млин, що містить корпус, у якому співвісно встановлені верхній рухомий диск з центральним отвором для подачі продукту і нижній нерухомий диск, який відрізняється тим, що обидва диски мають молольні дугоподібні канавки, 3 логарифмічної спіралі і направлення їх на верхньому та нижньому дисках в однакову сторону один відносно іншого, то можна стверджувати, що частинки матеріалу або зерна продукту будуть піддаватися дії руйнівної сили R, яка буде в кожній точці спіралі направлена по нормалі до її профілю, а її напрямок буде залежати від параметрів спіралі та фізичних властивостей продукту, що розмелюється. Таким чином буде здійснюватися рівномірне розмелювання продукту, що підвищить якість помолу. Частинки матеріалу або зерна будуть розміщуватись в канавках на нижньому і верхньому дисках, що суттєво збільшить продуктивність пристрою. Регулюванням величини зазору  між дисками можна впливати на дрібність помолу матеріалу або лущити різноманітне зерно на крупу (кукурудза, гречка, пшениця, просо тощо). На фіг. 1 показано загальний вигляд пристрою в перерізі. 66513 4 На фіг. 2 взаємне розташування канавок нижнього і верхнього дисків. На фіг. 3 параметри логарифмічної спіралі. Дисковий млин складається з корпусу 1, в якому співвісно встановлені верхній 2 та нижній 3 диски. У верхньому дискові 2 є отвір 4 для подачі продукту. Верхній і нижній диски мають дугоподібні канавки 5 та 6. Величина зазору δ між дисками регулюється за допомогою осьового переміщення верхнього диска 2. Пристрій працює наступним чином. Матеріал, який подрібнюється, проходить через отвір для подачі 4 до дугоподібних канавок 5 верхнього диска 2 та канавок 6 нижнього диска 3. При обертанні диска 2 часточки матеріалу переміщуються по канавках 5 і 6 від центру дисків до їх периферії. Внаслідок зменшення профілю канавок матеріал подрібнюється до заданих зазором 5 розмірів і подрібнений продукт відводиться з нижньої частини корпусу 1. 5 Комп’ютерна верстка Л.Литвиненко 66513 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
