Дисковий млин
Номер патенту: 25915
Опубліковано: 27.08.2007
Автори: Потапова Світлана Євгеніївна, Ревенко Іван Іванович, Ревенко Юлій Іванович
Формула / Реферат
Дисковий млин, що містить корпус, в якому розміщені верхній нерухомий та нижній, з можливістю обертання, рифлені диски, завантажувальний бункер та вивантажувальний пристрій, який відрізняється тим, що центральна зона робочих поверхонь дисків не менше як до
виконана конічною, причому для верхнього диска - з внутрішніми рифлями на конічній поверхні, а для нижнього - із зовнішніми рифлями, так, що кут нахилу твірної конусу з внутрішніми рифлями більший за кут підйому твірної конуса із зовнішніми рифлями, при цьому вивідні канавки нарізані в межах горизонтальної зони і тільки на нижньому диску.
Текст

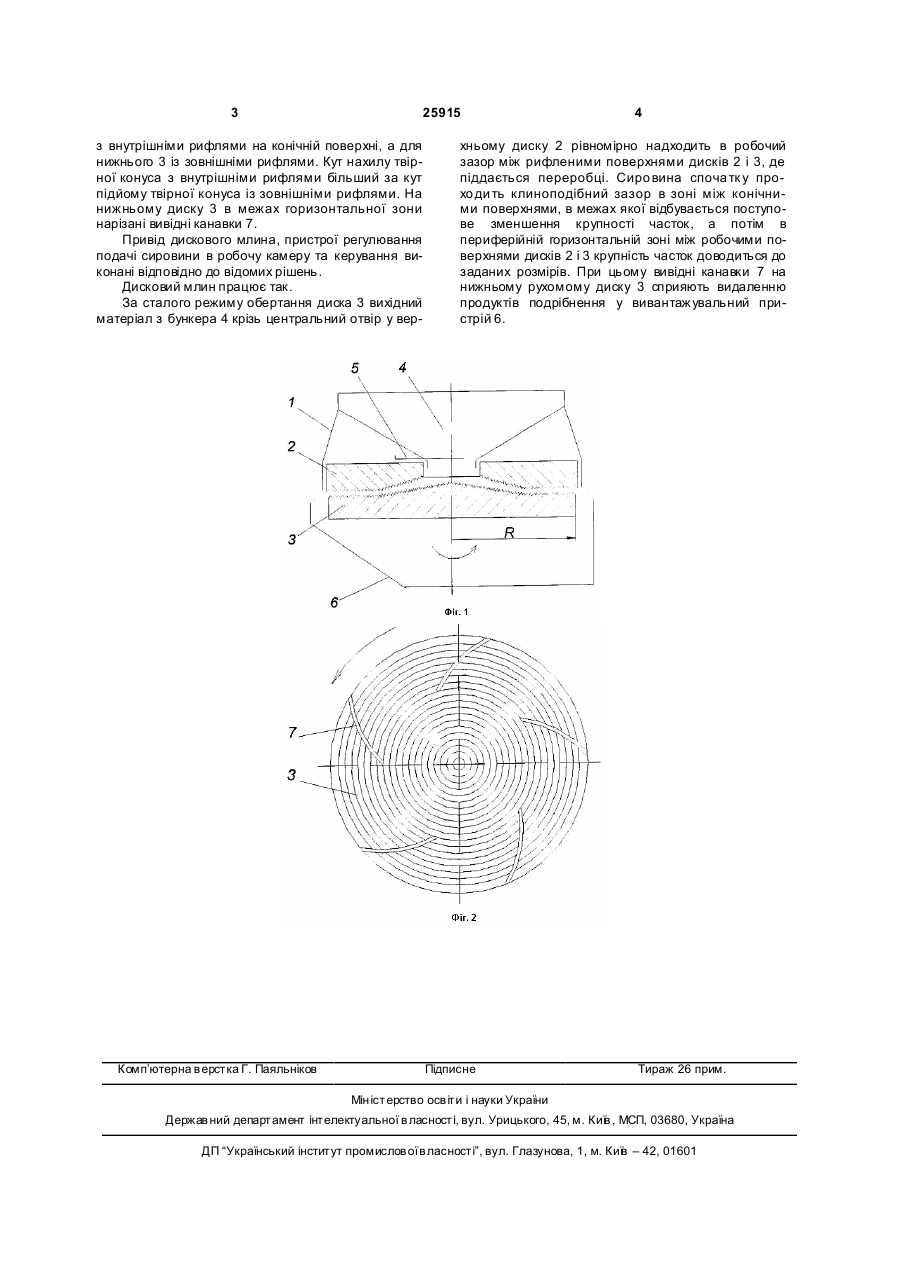

Дисковий млин, що містить корпус, в якому розміщені верхній нерухомий та нижній, з можливістю обертання, рифлені диски, завантажувальний бункер та вивантажувальний пристрій, який 3 25915 з внутрішніми рифлями на конічній поверхні, а для нижнього 3 із зовнішніми рифлями. Кут нахилу твірної конуса з внутрішніми рифлями більший за кут підйому твірної конуса із зовнішніми рифлями. На нижньому диску 3 в межах горизонтальної зони нарізані вивідні канавки 7. Привід дискового млина, пристрої регулювання подачі сировини в робочу камеру та керування виконані відповідно до відомих рішень. Дисковий млин працює так. За сталого режиму обертання диска 3 вихідний матеріал з бункера 4 крізь центральний отвір у вер Комп’ютерна в ерстка Г. Паяльніков 4 хньому диску 2 рівномірно надходить в робочий зазор між рифленими поверхнями дисків 2 і 3, де піддається переробці. Сиро вина споча тк у прохо ди ть клиноподібний зазор в зоні між конічними поверхнями, в межах якої відбувається поступове зменшення крупності часток, а потім в периферійній горизонтальній зоні між робочими поверхнями дисків 2 і 3 крупність часток доводиться до заданих розмірів. При цьому вивідні канавки 7 на нижньому рухомому диску 3 сприяють видаленню продуктів подрібнення у вивантажувальний пристрій 6. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDisk mill
Автори англійськоюRevenko Ivan Ivanovych, Revenko Yulii Ivanovych, Potapova Svitlana Yevheniivna
Назва патенту російськоюДисковая мельница
Автори російськоюРевенко Иван Иванович, Ревенко Юлий Иванович, Потапова Светлана Евгеньевна
МПК / Мітки
МПК: B02C 13/22
