Прилад для відлову комах

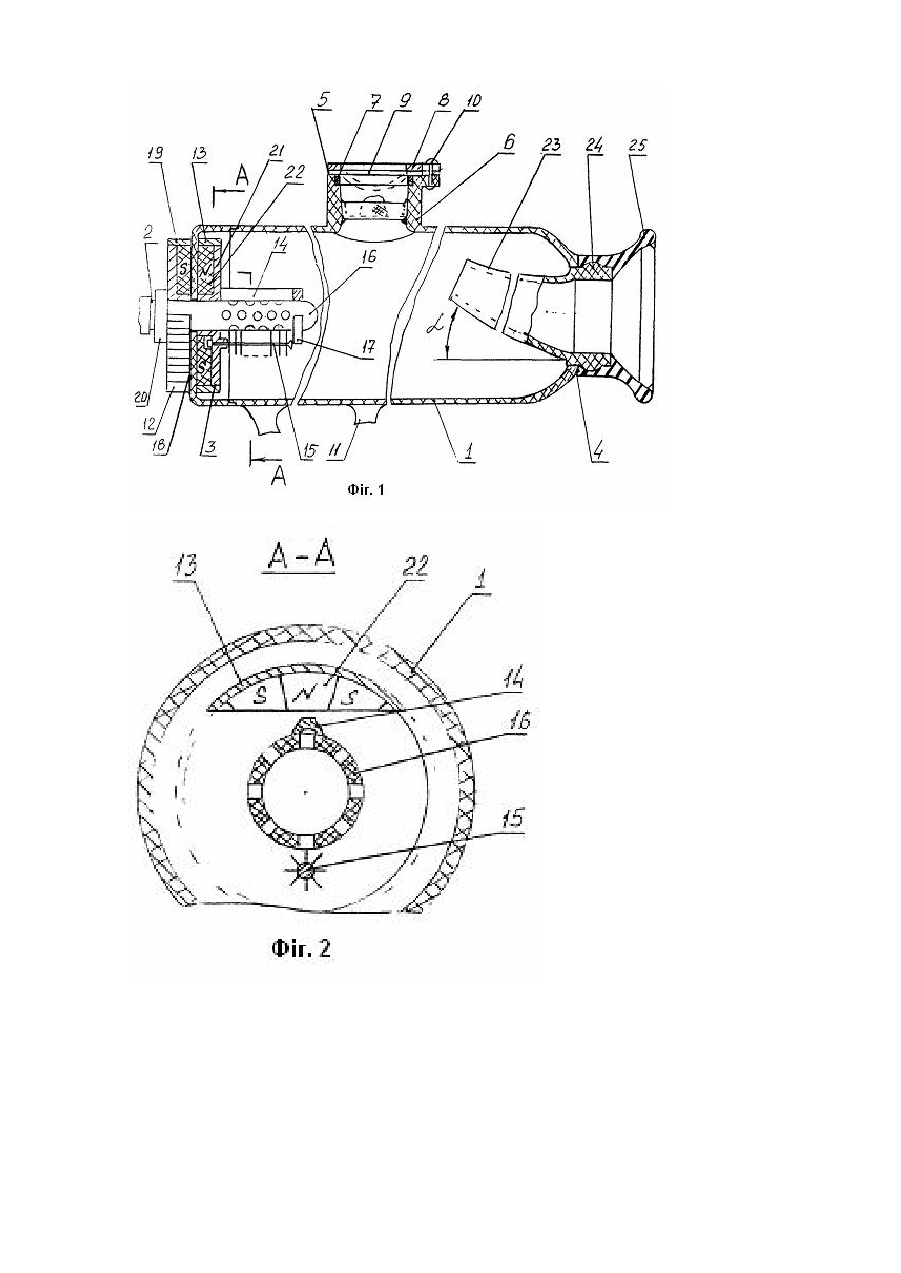

Винахід відноситься до приладів, які використовуються в ентомології, медичній паразитології, переважно для відлову кровосисних комах, що переносять збудників різноманітних трансмісивних хвороб. Відомий прилад для відлову комах - ексгаустер (Медицинская паразитология, №3., - М. -1960. -С.357-358, рис.1). Прилад складається із циліндра, на одній стороні якого закріплена відсмоктувальна трубка з очищувачем, а на протилежній - трубка забору комах. Відсмоктувальна трубка з очищувачем розміщені всередині циліндра, а до протилежного кінця відсмоктувальної трубки, що виходить за межі циліндра, під'єднана гумова трубка. Очищувач виконаний із капронової сітки, який перекриває з зазором отвір відсмоктувальної трубки. Очи щувач запобігає попаданню комах у відсмоктувальну трубку при їх відлові. Трубка забору комах закріплена до циліндра за допомогою розпірної кільцевої пружини. На одній стороні трубки забору комах виконані поздовжні надрізи певної довжини, які утворюють бахрому. Бахрома при всмоктуванні повітря з комахою легко розходиться і комаха без перешкод попадає у прилад. При припиненні всмоктування повітря бахрома займає початкове положення і запобігає відльоту комах із внутрішньої порожнини циліндра. Ознаками, спільними з аналогом, є наявність: - циліндра; - тр убки відсмоктування повітря; - очищувача; - тр убки забору комах. Недоліком аналога є низька надійність його роботи у польових умовах. Очи щувач забивається лускою (брудом) комах і його потрібно періодично замінювати, що викликає труднощі і незручності при його експлуатації в польових умовах. Тр убка забору комах з бахромою під дією зовнішнього середовища втрачає свої фізичні властивості (тонкостінна гума жолобиться, втрачає свою еластичність тощо) і перестає виконувати свої функції. Найбільш близьким за технічною суттю і досягнутим технічним результатом є відомий прилад для відлову комах - ексгаустер (Гидробиологический журнал, К.; т.8, №2, 1972. -С.86-87, рис.5), прийнятий за прототип. Прилад складається із циліндра з конусним боковим отвором. Конусний отвір закривається пробкою, до нижньої поверхні якої закріплені гачки з матеріалом (марлею), змоченим ефіром або хлороформом. На одній стороні прилад має воронку, яка закінчується трубкою зігнутою під тупим кутом до розміщення пробки конусного отвору. Крізь воронку з трубкою здійснюється забір комах. Протилежна сторона приладу закінчується трубкою відсмоктування комах. Частина тр убки, що входить у порожнину циліндра, має перфорацію -отвори, а на зовнішній її частині виконана гофрувальна поверхня. На зовнішню частину тр убки кріпиться гумовий балон - джерело відсмоктування. Недоліком прототипу є недостатньо висока надійність його роботи в польових умовах. Очищувач трубки відсмоктування відсутній, тому отвори трубки забиваються лускою (брудом) комах, що викликає труднощі і незручності при його експлуатації в польових умовах. Ознаками, спільними з прототипом, є наявність: - циліндра; - бокового конусного отвору; - тр убки відсмоктування; - трубки забору комах, вн утрішня частина якої зігнута в напрямку розміщення бокового отвору циліндра. В основу винаходу поставлено задачу розробити прилад для відлову комах, який шляхом застосування механічного очищувача та виключення підсосу повітря в порожнину приладу дозволяє забезпечити надійність і зручність при відлові комах у польових умовах. С уттєвими ознаками винаходу є наявність: - циліндра з боковим конусним отвором; - тр убки відсмоктування; - тр убки забору комах, вн утрішня частина якої зігнута в напрямку розміщення бокового отвору циліндра; - очищувача, який складається із: - магнітно-торцевої муфти обертання, тягова півмуфта якої має ніж та щітки, що розміщені всередині циліндра на перфорованій частині трубки відсмоктування, а головна півмуфта муфти обертання очищувача розміщена ззовні циліндра на зовнішній частині трубки відсмоктування; - тр убки забору комах, що закінчується патрубком; - розтруба, який закріплений на зовнішній поверхні патрубка і виконаний з еластичного матеріалу. Відмінними від прототипу ознаками є наявність: очищувача, який складається із магнітно-торцевої муфти обертання, тягова півмуфта якої має ніж та щітку, які розміщені всередині циліндра на перфорованій частині трубки відсмоктування, а головна її півмуфта розміщена ззовні циліндра, на зовнішній частині трубки відсмоктування, а трубка забору комах закінчується патрубком, на зовнішній поверхні якого закріплений розтруб, що виконаний із еластичного матеріалу. У запропонованому приладі очищення від бруду отворів трубки відсмоктування здійснюється механічним способом за допомогою магнітно-торцевої активної муфти обертання, одна півмуфта якої розміщена в порожнині циліндра на дільниці вказаної трубки із закріпленими до неї ножем та щіткою, що здійснюють при необхідності очищення як поверхні трубки, так і її отворів. А забір комах здійснюється без підсосу повітря в порожнини приладу, завдяки наявності на трубці забору комах розтруба із еластичного матеріалу, який забезпечує ущільнення при роботі приладу. Крім того, у польових умовах не треба міняти очищувач, він є постійним елементом приладу, що підвищує зр учність при його експлуатації. Технічна суть та принцип роботи приладу пояснюється кресленням, де на фіг.1 зображений загальний вигляд приладу для відлову комах, на фіг.2 - розріз по А-А на фіг.1. Прилад складається із: циліндра 1, трубки 2 відсмоктування, очищувача 3, трубки 4 забору комах, заслонки 5. У циліндрі 1 виконаний відвід 6 з конічним отвором, який перекривається, при необхідності, заслонкою 5. Заслонка 5 складається із кільцевого магніту 7, який закріплений у верхній частині відводу 6, кільця 8. До внутрішньої поверхні кільця 8 закріплена мембрана 9 із гуми товщиною 0,35-0,60мм. Кільце 8 разом із мембраною 9 кріпляться на осі 10 до приливу відводу 6. У конічному отворі розташований змінний вкладень із сітки, на якій, при необхідності, розміщують матеріал (марлю), промочений, наприклад, ефіром чи іншим розчином для зморювання комах (прилив відводу з отвором, зйомний вкладень з промоченим матеріалом на кресленні не позначено). Циліндр має ручку 11. Відвід 6 з отвором призначений для вилучення із порожнини циліндра 1 зловлених комах та вкладеня з матеріалом. До однієї сторони циліндра 1 закріплені трубка 2 відсмоктування з очищувачем 3, а до протилежної трубка 4 забору комах. Очищувач 3 складається із магнітно-торцевої перемінно-полюсної муфти 12 обертання, тягова півмуфта 13 якої має ніж 14 та щітку 15 круглої форми. Півмуфта 13 разом з ножем 14 та щіткою 15 розміщені всередині циліндра 1 на перфорованій дільниці 16 трубки 2 відсмоктування. Перфорована дільниця 16 є дільницею трубки 2 з отворами. (Перфорація - отвори трубки на кресленні не позначені). Ніж 14 закріплений до тягової напівмуфти 13 так, що має можливість ковзатись по зовнішній поверхні дільниці 16 трубки 2 відсмоктування. Щітка 15 прикріплена до тягової напівмуфти 13 консольно з можливістю обертатись навколо своєї осі. На кінці дільниці 16 трубки 2 закріплене кільце 17, яке запобігає переміщенню тягової напівмуфти 13 від стінки 18 циліндра 1. Головна ж півмуфта 19 муфти 12 встановлена ззовні циліндра 1, за стінкою (перегородкою) 18 на продовженні трубки 2 відсмоктування. Для запобігання переміщення головної напівмуфти 13 на трубці 2 також встановлене кільце 20. Вихідний кінець трубки 2 під'єднаний за допомогою гумової трубки до джерела відсмоктування, наприклад, мініатюрного вентилятора з електроакумулятором, який (при виконанні роботи) кріпиться до паска ентомолога. (Джерело відсмоктування на кресленні не показано). До корпусу 21 кожної напівмуфти 13, 19 закріплені перемінно-полюсні постійні магніти 22, які виготовлені, наприклад, із ферріта барію. Трубка 4 забору комах має зігнуту трубку 23. Вільна сторона (кінець) трубки 23 розміщена у внутрішній порожнині циліндра 1, а протилежна -закінчується патрубком 24. Трубка 23 розміщена під кутом (a) 15-20° у напрямку розміщення конусного отвору циліндра 1 відносно його горизонтальної осі a=15-20°. При цьому довжина (L) циліндра дорівнює 210мм (L=210мм), довжина трубки h - 70мм (h=70мм), а конусний отвір відводу 6 розміщений по центру його довжини. Розміщення трубки 23 під вказаним кутом дає можливість взаємодіяти, наприклад ефіру, яким промочений матеріал, що розташований на вкладенні конусного отвору з відловленими комахами. При взаємодії з вказаною речовиною відловлені комахи заморюються. На зовнішній поверхні патрубка 24 закріплений розтруб 25, який виконаний із еластичного матеріалу, наприклад із мікропористої гуми. Розтруб 24 дає можливість виключення підсосу повітря довкілля в порожнину циліндра 1 під час забору комах. Циліндр 1, трубка 23 трубки 4 забору комах виготовлені із прозорої ударостійкої пластмаси, а кільце 8 заслонки 5, корпус 21 напівмуфт 13, 19 торцевої муфти 12 виготовлені із магнітом'якої сталі, наприклад Ст.3. Прилад працює таким чином: Для відлову комах вмикають джерело відсмоктування, попередньо перекривши заслонкою 5 отвір відводу 6. При цьому мембрана 9 кільця 8 вгинається в порожнину отвору і ущільнює його. (Переміщення мембрани на кресленні показано штрихпунктирною лінією. Фіг.1). Тримаючи прилад за ручку 11, наставляють на комаху (на площину, де сидить комаха) і вона за рахунок розрядження повітря, що виникає в порожнині циліндра 1, втягується крізь порожнини: розтруба 25, патрубка 24, трубки 23 у циліндр 1. Потім вимикають джерело відсмоктування і мембрана 9 займає початкове положення. Кільце 8 разом з мембраною 9 переміщують у бік. Із конусного отвору вилучають вкладень із матеріалом. У конусний отвір відводу 6 встановлюють раніше приготовлену тару (пробірку). Комах вилучають із порожнини циліндра 1 і передають їх разом із тарою для подальшого дослідження. Після чого виконують очищення перфорованої дільниці 16 трубки 2 відсмоктування, тобто її отворів. Для цього провертають головну 19 напівмуфту навколо своєї осі. При провертанні головної напівмуфти 19 синхронно з нею провертається і півмуфта 13. Разом із напівмуфтою 13 провертаються ніж 14 та щітка 15. Синхронне провертання напівмуфти 13, 19 здійснюється за рахунок взаємодії між ними перемінно-полюсних магнітів 22. При провертанні напівмуфти 13 ніж 14 своїми гострими краями зачищає з поверхні перфорованої дільниці 16 залишки лузги (бруду) комах, а щітка 15 своїми щетинками, провертаючись навколо своєї осі при взаємодії з отворами дільниці 16 трубки 2, завершує очи щення безпосередньо самої поверхні та отворів дільниці 16 трубки 2 відсмоктування. Після очищення трубки 2 відсмоктування прилад готовий для подальшої роботи відлову комах. Запропонований прилад у порівнянні з відомим - базовим приладом дозволяє підвищити надійність та зручність при його експлуатації при масовому відборі комах. Надійність роботи відлову комах забезпечується конструктивним виконанням очищувача, елементи якого очищують отвори трубки відсмоктування. Крім того, при відсмоктуванні виключається підсос повітря у порожнини приладу за рахунок еластичного розтруба, який забезпечує ущільнення при контактуванні його крайової поверхні з площиною об'єкта, де сидить комаха. Експлуатація приладу дає можливість економити витрати часу, за рахунок очищення трубки відсмоктування комах.
