Прилад для визначення повітропроникнення натуральних і штучних шкір

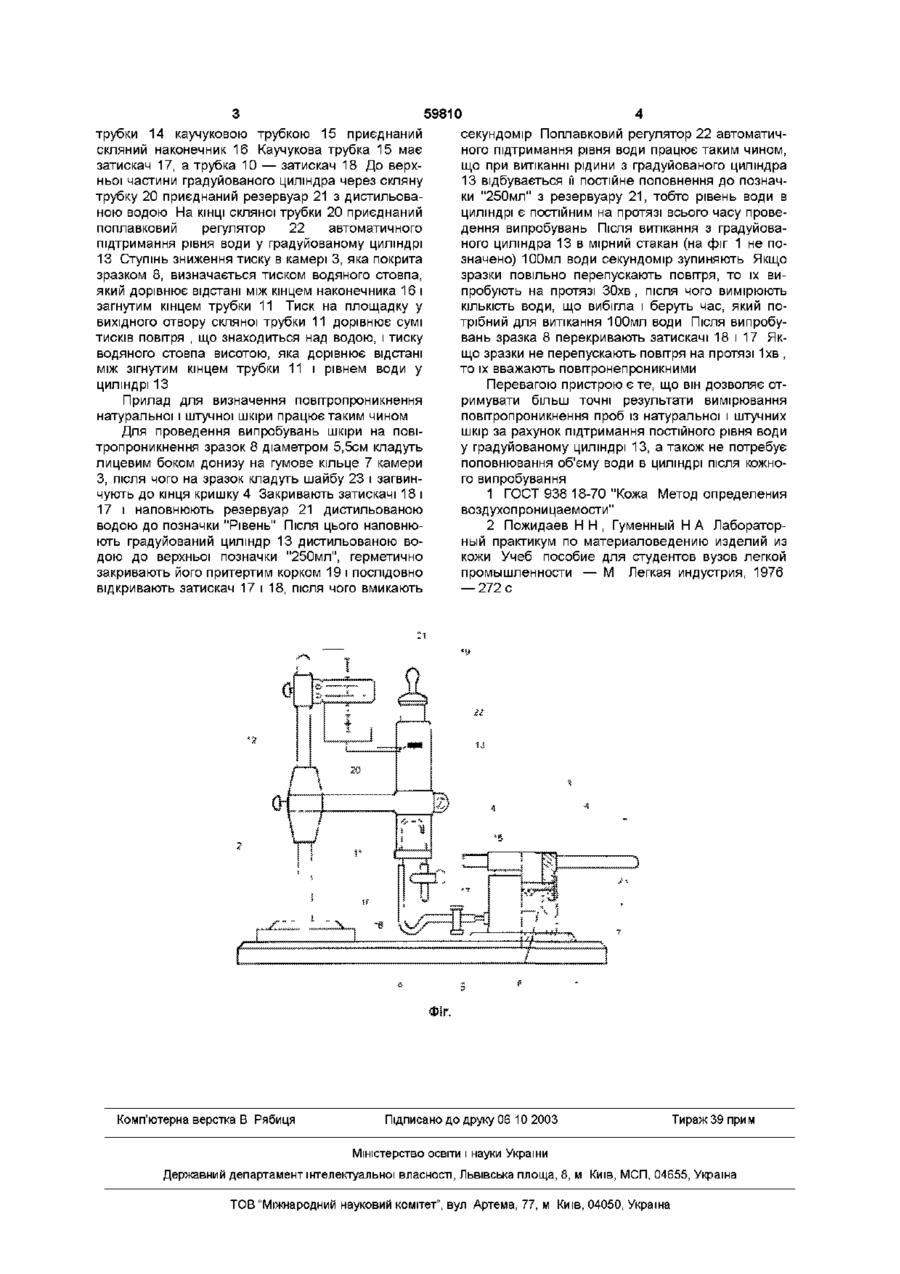

Прилад для визначення повітропроникнення натуральних і штучних шкір, що містить металеву основу, штатив, пустотілу циліндричну камеру, кришку з ручками, що загвинчуються, гумове кіль це, шайбу, ніпель, гумові трубки, одна з яких виконана з наконечником, утримувач, скляну трубку з зігнутим кінцем, скляний градуйований циліндр з притертим гумовим корком, який відрізняється тим, що на штативі встановлено резервуар з дистильованою водою, до низу якого одним кінцем приєднана скляна трубка, яка іншим кінцем приєднана до градуйованого циліндра установки, при цьому до нього приєднаний поплавковий регулятор автоматичного підтримання рівня води у градуйованому циліндрі Винахід відноситься до швейної і взуттєвої галузей легкої промисловості, а саме, до приладів, які вивчають повітропроникнення в натуральних і штучних шкірах і є вдосконаленням відомого приладу по визначенню повітропроникнення шкіряних матеріалів Відомий прилад по визначенню повітропроникнення шкіряних матеріалів складається з металевої основи, на якій закріплено штатив і пустотілу циліндричну камеру, всередині якої є кільцевий виступ, на якому лежить гумове кільце і шайба для притискання зразків шкіри В нижній частині камери знаходиться ніпель, який є з'єднаний гумовою трубкою зі скляною трубкою, верхній кінець якої зігнутий В утримувачі закріплено градуйований циліндр ємкістю 250мл, який зверху закрито притертим, а знизу - каучуковим корком, скрізь котрий проходять дві скляні трубки, до нижніх КІНЦІВ кожної з них яких приєднано гумові трубки, при цьому одна трубка має скляний наконечник і затискач, а друга, разом з затискачем, приєднана до робочої камери, що поєднує її з градуйованим циліндром в єдину систему [1] відбувається зменшення тиску повітря над стовпом води і тиску водяного стовпа в робочій камері установки, що призводить до зміни основної умови проведення випробувань і спричиняє зменшення точності результатів повітропроникнення, що отримують на зазначеному приладі В основу винаходу покладена задача підвищення точності визначення повітропроникнення натуральної і штучної шкіри Задача вирішується тим, що на штативі встановлено резервуар з дистильованою водою, до низу якого одним кінцем приєднана скляна трубка, яка іншим кінцем приєднана до градуйованого циліндра установки, при цьому до нього приєднано поплавковий регулятор автоматичного підтримання рівня води у градуйованому циліндрі На фіг 1 зображено прилад для визначення повітропроникнення натуральної і штучної шкіри Прилад складається з металевої основи 7, на якій закріплено штатив 2 і пустотіла циліндрична камера 3, кришка 4 якої загвинчується ручками 5 Всередині камери є кільцевий виступ 6, на якому розташовано гумове кільце 7 і шайба 23 Діаметр камери у верхній частині і внутрішній діаметр кришки дорівнюють 3,56см, що відповідає площі робочої частини зразка 8 (10см2) У нижній частині камери 3 знаходиться ніпель 9, який приєднаний гумовою трубкою 10 до скляної трубки 11, один кінець якої зігнутий В утримувачі 12 затиснутий скляний градуйований циліндр 13 ємністю 250 мл з притертою пробкою 19 Дно градуйованого циліндра 13 закрито каучуковим корком, скрізь яку проходять СКЛІННІ трубки 14 і 11 До нижнього кінця Дія приладу полягає у створенні різниці тисків з обох боків дослідних матеріалів в робочій камері установки за рахунок витікання дистильованої води зі скляного градуйованого циліндра [2] Недоліком приладу є те, що він не забезпечує виконання похідних умов проведення випробувань (наявність різниці тисків з обох боків зразків, яка повинна дорівнювати 9800Па) на протязі всього часу експерименту, оскільки при витіканні дистильованої води зі скляного градуйованого циліндра 00 ю 59810 трубки 14 каучуковою трубкою 15 приєднаний скляний наконечник 16 Каучукова трубка 15 має затискач 17, а трубка 10 — затискач 18 До верхньої частини градуйованого циліндра через скляну трубку 20 приєднаний резервуар 21 з дистильованою водою На КІНЦІ скляної трубки 20 приєднаний поплавковий регулятор 22 автоматичного підтримання рівня води у градуйованому циліндрі 13 Ступінь зниження тиску в камері 3, яка покрита зразком 8, визначається тиском водяного стовпа, який дорівнює відстані між кінцем наконечника 16 і загнутим кінцем трубки 11 Тиск на площадку у вихідного отвору скляної трубки 11 дорівнює сумі тисків повітря , що знаходиться над водою, і тиску водяного стовпа висотою, яка дорівнює відстані між зігнутим кінцем трубки 11 і рівнем води у циліндрі 13 Прилад для визначення повітропроникнення натуральної і штучної шкіри працює таким чином Для проведення випробувань шкіри на повітропроникнення зразок 8 діаметром 5,5см кладуть лицевим боком донизу на гумове кільце 7 камери З, після чого на зразок кладуть шайбу 23 і загвинчують до кінця кришку 4 Закривають затискачі 18 і 17 і наповнюють резервуар 21 дистильованою водою до позначки "Рівень" Після цього наповнюють градуйований циліндр 13 дистильованою водою до верхньої позначки "250мл", герметично закривають його притертим корком 19 і послідовно відкривають затискач 17 і 18, після чого вмикають Комп'ютерна верстка В Рябиця секундомір Поплавковий регулятор 22 автоматичного підтримання рівня води працює таким чином, що при витіканні рідини з градуйованого циліндра 13 відбувається її постійне поповнення до позначки "250мл" з резервуару 21, тобто рівень води в циліндрі є постійним на протязі всього часу проведення випробувань Після витікання з градуйованого циліндра 13 в мірний стакан (на фіг 1 не позначено) ЮОмл води секундомір зупиняють Якщо зразки повільно перепускають повітря, то їх випробують на протязі ЗОхв , після чого вимірюють КІЛЬКІСТЬ води, що вибігла і беруть час, який потрібний для витікання ЮОмл води Після випробувань зразка 8 перекривають затискачі 18 і 17 Якщо зразки не перепускають повітря на протязі 1хв , то їх вважають повітронепроникними Перевагою пристрою є те, що він дозволяє отримувати більш точні результати вимірювання повітропроникнення проб із натуральної і штучних шкір за рахунок підтримання постійного рівня води у градуйованому циліндрі 13, а також не потребує поповнювання об'єму води в циліндрі після кожного випробування 1 ГОСТ 938 18-70 "Кожа Метод определения воздухопроницаемости" 2 Пожидаев Н Н , Гуменный Н А Лабораторный практикум по материаловедению изделий из кожи Учеб пособие для студентов вузов легкой промышленности — М Легкая индустрия, 1976 — 272 с Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
