Компресійна пластина для лікування переломів кісток

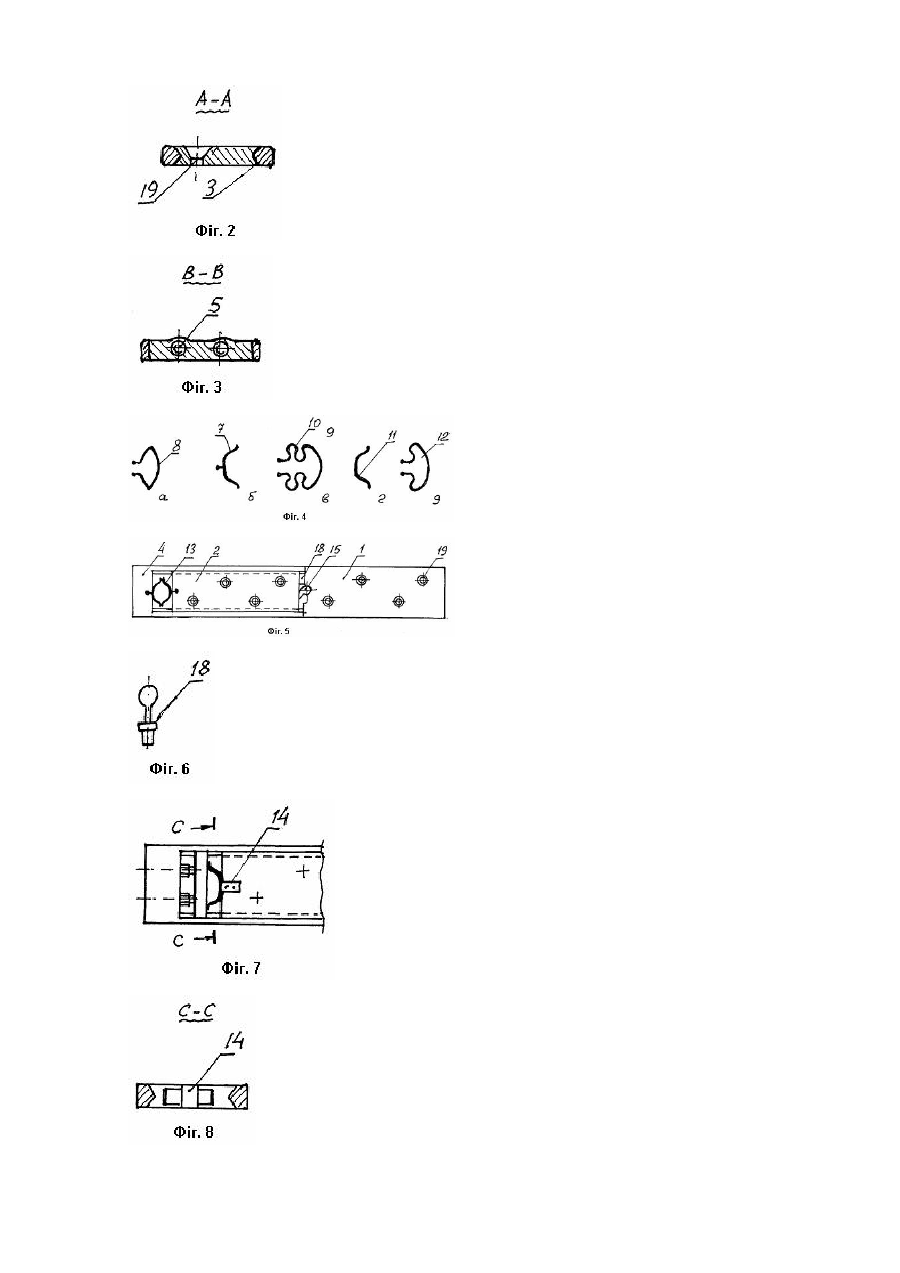

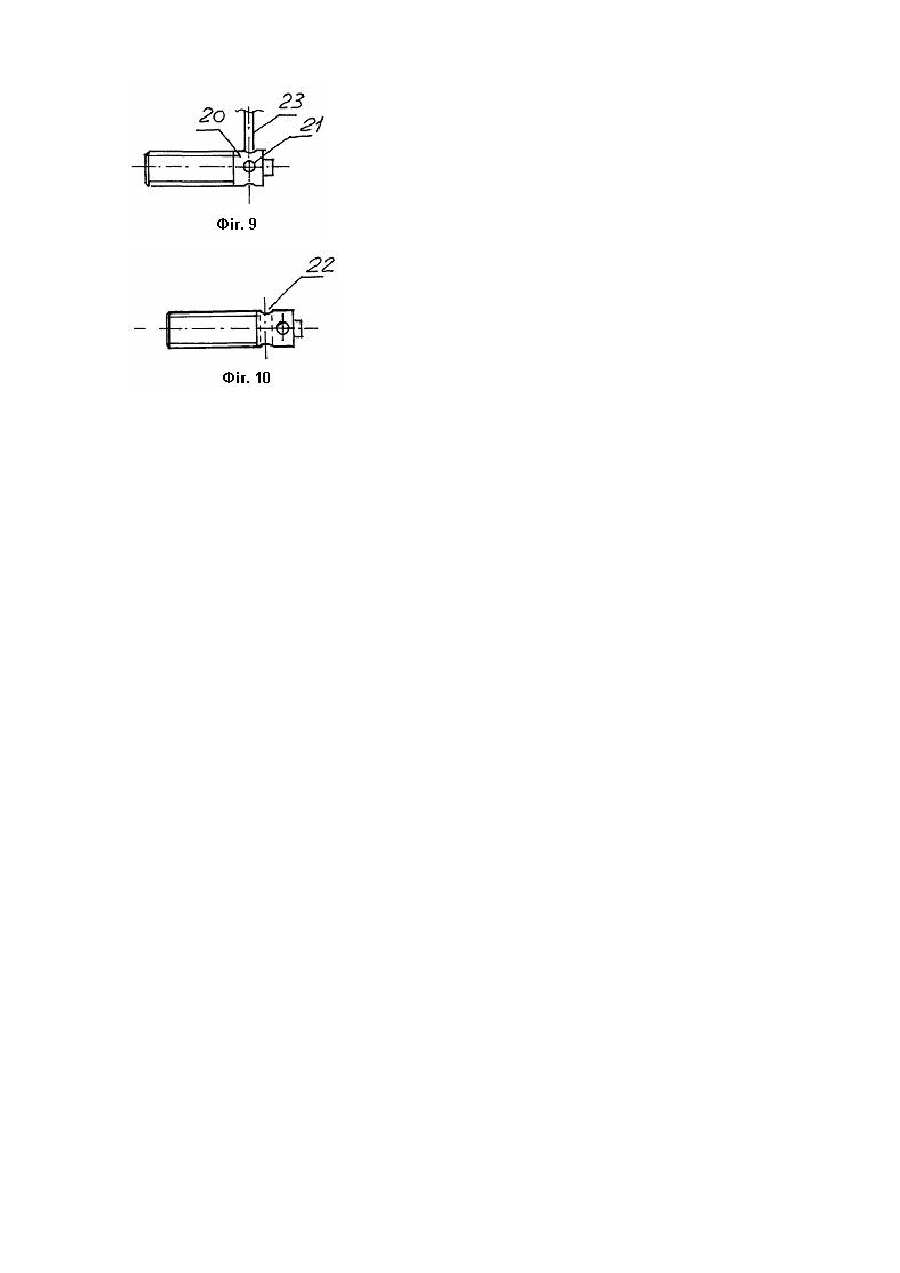

Винахід відноситься до медичної техніки, а саме до травматології і ортопедії. Відомі компресійні пластини для остеосинтеза з отвірами для гвинтів, див. мал.11а, стор.36, ”Остеосинтез” під. ред. С.С.Ткаченко. вид. Медицина. Ленінград. 1987р. Недолік - мала можливість стиснення кісток і вони складні в технологічному виконанні і тому частіше застосовують зйомні приспособлення для стискування відламків (контракторами) cтop.35 той же підручник. Відома пластина для лікування переломів кісток, утримуючий роздвижний корпус, у вигляді рухомої і нерухомої пластин, телескопічно пов'язаних між собою і пристрій для притискування їх між собою, розташованих на пластині у вигляді двох прямо кутових пружин, штока i поршня. див. А. Ос. 400317 СРСР. Це прототип. Недолік - великі габарити по висоті і довжині. Другий недолік - із-за наявності різьбового болта і гайки і розміщенням пружин на пластині, яка викликає травмування м’яких тканин. Мета винаходу - зменшення габаритів і зниження травмування м'яких тканин і створювання надійної постійної компресії. Це досягається тим, що корпус оснащений рухомою і нерухомою траверсами з нажимними болтами і фігурною плоскою пружиною, розміщених в одній площині з пластинами. Сутність винаходу поясняється кресленнями: на фіг.1 зображена компресійна пластина, на фіг.2 - розріз по А-А фіг.1, на фіг.3 - розріз по В-В фіг.1, на фіг.4 зображені пружини: а - тарілчаста, б - тарілчаста з xвocтoвиком, в - фасонна пружина подвійної дії, г - тарілчаста пружина і д - випукла пружина, на фіг.5 зображена пластина баз рухомої траверси, на фіг.6 - зйомний сухарик, на фіг.7 - кріплення гладкої тарілчастої пружини, на фіг.8 - розріз по С-С фіг.7, на фіг.9 зображений и нажимний болт з круглою голівкою з отворами і на фіг.10 - другий варіант. Компресійна пластина складає нерухому пластину 1 і рухому 2, телескопічно зв’язані між собою, з направляючими, в вигляді ласточкиного хвоста 3, нерухому траверсу 4 з нажимними болтами 5, рухому траверсу 6 і фасонну плоску пружину 7, наприклад: тарілчастого вигляду, закріпленої на торці рухомої пластини 2. На фіг.5 зображена пластина без рухомої траверси, вона оснащається фігурними пружинами з великою амплітудою стиснення. На фіг.4а зображена пружина в вигляді двох спільних тарілчастих пружин 8, на фіг.4б - тарілчаста пружина 7 з хвостовиком для закріплення її, на фіг.4в - пружина подвійної дії 9, яка працює за рахунок зазорів між виступами 10, а при сполученні їх як тарілчаста, на фіг.4г - гладенька тарілчаста пружина 11 і на фіг.4д зображена випукла пружи-на 12. Пластина на фіг.5 може оснащатися двома тарілчастими пружинами 13, закріпленими на рухомій 2 і нерухомій 4 траверсах. Гладеньку тарілчасту пружину 11 можна легко зробити в слюсарних майстернях і закріпити хомутом 14 фіг.7. Для розсування пластин 1 і 2 служить зйомний ексцентриковий ключ 15, який установлюється в гнізді, виконаного на нерухомій пластині 1, або виконуються отвори 16 і 17 для розсування пластин контракторами. Для піддержи зазору між пластинами є сухарик (зйомний) 18 різних розмірів. Улаштування використовуються. Після установлення відламків кісток накладується компресійна пластина і закріплюється нерухома пластина 1 шляхом проведення шурупів в кисть через отвори 19 в пластині, потім для надійності стиснення відламків кісток, вставляємо ключ 15 в гніздо і поворотом ключа відсуваємо пластину 2 від пластини 1, в утворений зазор вставляємо зйомний сухарик 18 і потім закріпляємо рухому пластину 2 шурупами, після чого поворотом ключа знімаємо сухарик і знімаємо ключ 15. Сухарик 18 можна вставлять в пластину до установки її. Після чого переміщаємо рухову траверсу 6 за допомогою болтів 5, обертаючи шестигранним ключем, яка стискує пружину 7 і зміщує пластину 2 до пластини 1, створюючи компресійне стискування. Болтами 5 можливо створити необхідне стискування, а пружина 7 дає гарант постійного тиску за весь час всього періоду мозольоутворення. В пластині нема виступних частин, як по довжині так і по висоті, що сприяє ліквідації травмування м’яких тканин. Висота пластин виконується від 3,5мм до 4,5мм, як існуючих пластинах, див. стор.39 той же підручник. На фіг.9-10 показаний нажимний болт 5 з круглою головкою 20, у якій є два наскрізних отвори 21 на одній осі, а на фіг.10 - отвори 22 мають дві зміщених осі. Така конструкція дозволяє зменшувати товщину пластини і упростить обертання болта при допомозі циліндричного штиря 23 (зйомний). Пластина на фіг.5 налажується на відламки кінцівок таким же виглядом, як і в першій пластині, а пружина підбирається з постійним компресійним зусиллям. Мета - зменшення габаритів, досягається за рахунок плоских фігурних пружин і дякуючи розташування пружин в площині пластини. Мета - створення надійної постійної компресії, досягається за рахунок рухомої траверси.
