Пристрій для забезпечення плавного регулювання темпу стрільби автоматичних гармат

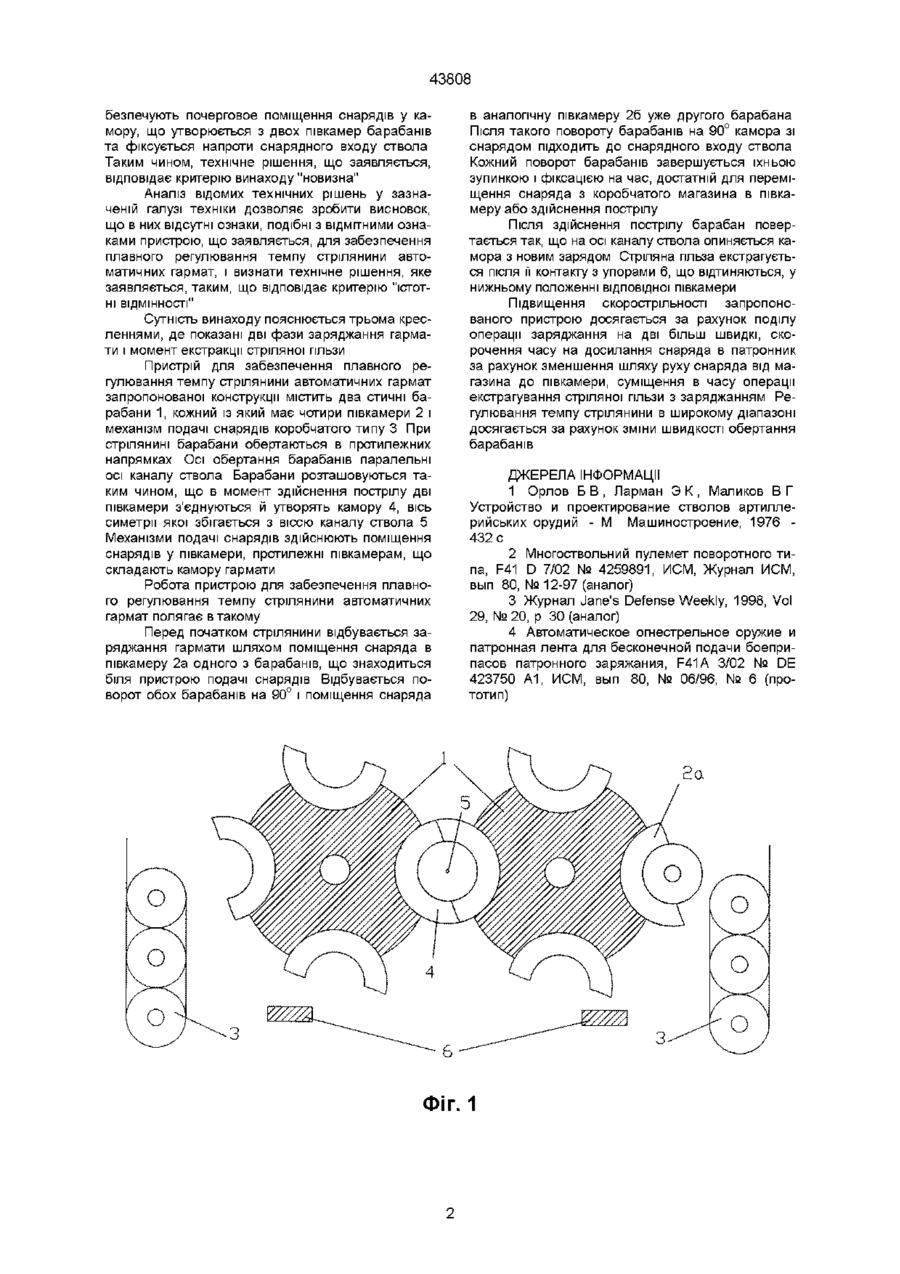

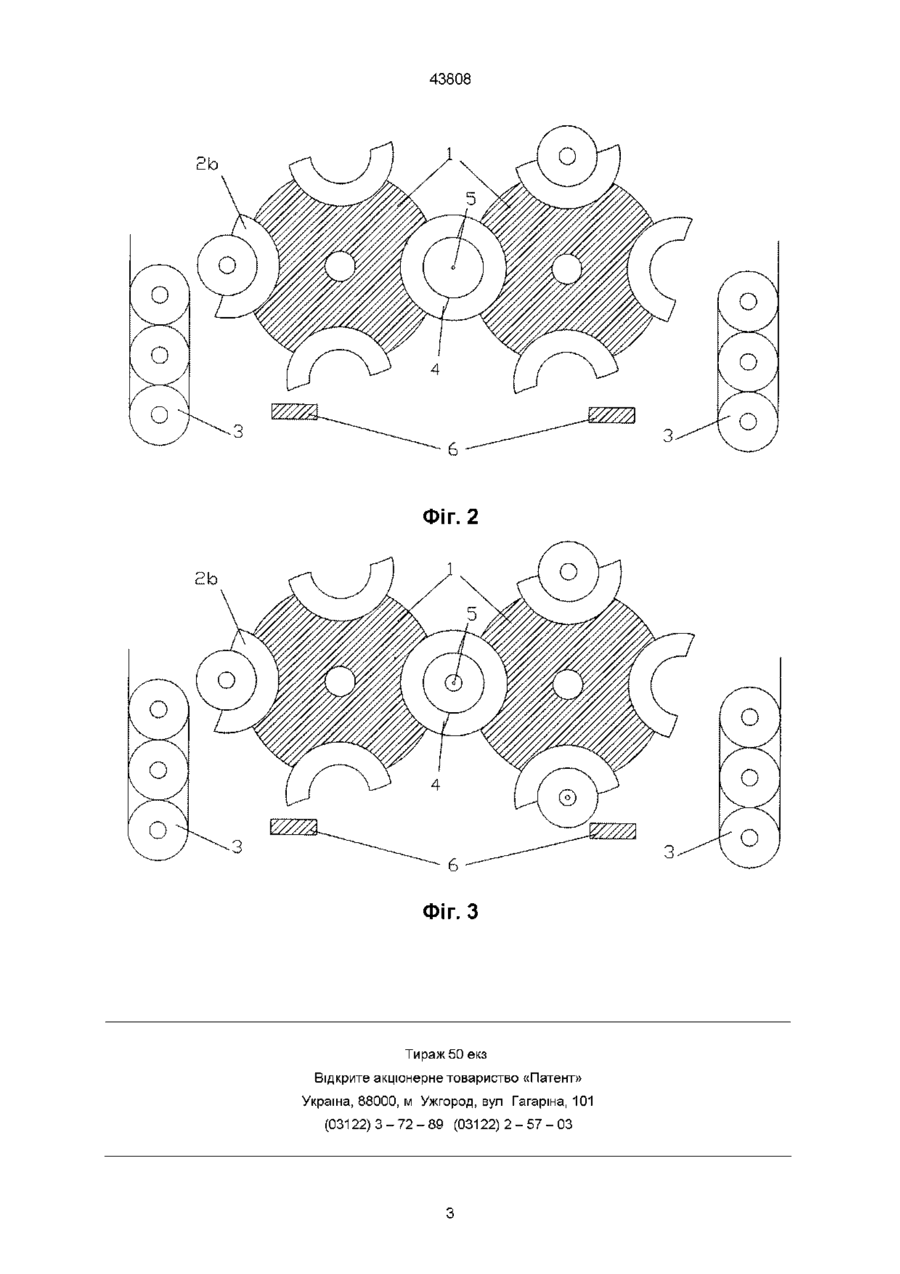

Пристрій для забезпечення плавного регулювання темпу стрільби автоматичних гармат, що містить два стичні барабани, кожний із яких має чотири півкамери, який відрізняється тим, що до кожного барабана приєднаний механізм подавання снарядів коробчатого типу та механізм відсікання стріляних гільз, що розташовані симетрично відносно вертикальної площини, яка проходить через вісь каналу ствола гармати, та працюють по черзі при стрільбі Винахід належить до галузі озброєння, зокрема, до конструкцій механізмів заряджання артилерійських гармат ВІДОМІ конструкції механізмів заряджання і здійснення пострілу артилерійських безвідкатних знарядь двох типів До першого з них належать системи, у яких запирання каналу ствола при пострілі, здійснення самого пострілу й екстракція стріляної гільзи виконуються при поступальному русі затвора [1], до другого - револьверні системи [2,3], у яких підготовка до пострілу й екстракція гільзи проводяться при обертанні або барабана з каморами, або блока стволів Для обох типів механізмів характерним є те, що для здійснення кожного пострілу снаряд подається на ЛІНІЮ подачі, відбувається його досилання в камору, а після пострілу проводиться екстракція стріляної гільзи Необхідність виконання зазначених операцій значно обмежує скорострільність автоматичних гармат, а регулювання темпу стрілянини часто взагалі неможливе До недоліку гармат із механізмами заряджання зазначених типів можна також віднести збільшення габаритів механізму автоматики зупинка барабанів, їхня фіксація і здійснення пострілу Після пострілу барабани повертаються на 60°, гільза разом із стрічкою покидає барабан, а навпроти снарядного входу ствола формується нова камора, що містить снаряд і повністю готова до проведення пострілу Недоліком пристрою заряджання, обраного як прототип, є те, що для подачі патронів у камору використовується патронна стрічка, ланки якої в процесі стрілянини внаслідок нерівномірності обертання барабанів і шерційності стрічки піддаються силовим впливам великої інтенсивності, що викликає їхню поломку і служить головною причиною обмеженості темпу стрілянини В основу винаходу поставлено задачу забезпечення можливості плавного регулювання темпу стрілянини від одиночних пострілів до 6000 пострілів у хвилину при істотному зменшенні маси і габаритів артилерійської установки Вирішенням поставленої технічної задачі є використання механізму заряджання револьверного типу, що містить два стичні барабани, кожний із яких має чотири півкамери і механізми подачі снарядів коробчатого типу, що забезпечує почергову подачу снарядів у камору, яка знаходиться в момент пострілу навпроти снарядного входу ствола гармати Порівняльний аналіз пристрою, який заявляється, з прототипом показує, що пристрій, який заявляється, для забезпечення плавного регулювання темпу стрілянини автоматичних гармат відрізняється тим, що замість механізму стрічкової подачі снарядів у ньому встановлюються два механізми подачі снарядів коробчатого типу, які за Найбільше близьким технічним рішенням, обраним як прототип, є механізм заряджання револьверного типу, що містить два стичних і обертових у протилежних напрямках барабана, що мають по шести симетрично розташованих щодо осі обертання півкамер [4] У півкамери закладаються патрони, що знаходяться в патронній стрічці При обертанні барабанів стрічка поступово протягається через камору, утворену двома півкамерами і розташовану навпроти снарядного входу ствола гармати В момент утворення камори відбувається ю 00 о 00 со 43808 безпечують почерговое поміщення снарядів у камору, що утворюється з двох півкамер барабанів та фіксується напроти снарядного входу ствола Таким чином, технічне рішення, що заявляється, відповідає критерію винаходу "новизна" Аналіз відомих технічних рішень у зазначеній галузі техніки дозволяє зробити висновок, що в них відсутні ознаки, подібні з ВІДМІТНИМИ ознаками пристрою, що заявляється, для забезпечення плавного регулювання темпу стрілянини автоматичних гармат, і визнати технічне рішення, яке заявляється, таким, що відповідає критерію "ІСТОТНІ ВІДМІННОСТІ" Сутність винаходу пояснюється трьома кресленнями, де показані дві фази заряджання гармати і момент екстракції стріляної гільзи Пристрій для забезпечення плавного регулювання темпу стрілянини автоматичних гармат запропонованої конструкції містить два стичні барабани 1, кожний із який має чотири півкамери 2 і механізм подачі снарядів коробчатого типу 3 При стрілянині барабани обертаються в протилежних напрямках Осі обертання барабанів паралельні осі каналу ствола Барабани розташовуються таким чином, що в момент здійснення пострілу дві півкамери з'єднуються й утворять камору 4, вісь симетрії якої збігається з віссю каналу ствола 5 Механізми подачі снарядів здійснюють поміщення снарядів у півкамери, протилежні півкамерам, що складають камору гармати Робота пристрою для забезпечення плавного регулювання темпу стрілянини автоматичних гармат полягає в такому Перед початком стрілянини відбувається заряджання гармати шляхом поміщення снаряда в півкамеру 2а одного з барабанів, що знаходиться біля пристрою подачі снарядів Відбувається поворот обох барабанів на 90° і поміщення снаряда в аналогічну півкамеру 26 уже другого барабана Після такого повороту барабанів на 90° камора зі снарядом підходить до снарядного входу ствола Кожний поворот барабанів завершується їхньою зупинкою і фіксацією на час, достатній для переміщення снаряда з коробчатого магазина в півкамеру або здійснення пострілу Після здійснення пострілу барабан повертається так, що на осі каналу ствола опиняється камора з новим зарядом Стріляна гільза екстрагується після її контакту з упорами 6, що відтиняються, у нижньому положенні відповідної півкамери Підвищення скорострільності запропонованого пристрою досягається за рахунок поділу операції заряджання на дві більш швидкі, скорочення часу на досилання снаряда в патронник за рахунок зменшення шляху руху снаряда від магазина до півкамери, суміщення в часу операції екстрагування стріляної гільзи з заряджанням Регулювання темпу стрілянини в широкому діапазоні досягається за рахунок зміни швидкості обертання барабанів ДЖЕРЕЛА ІНФОРМАЦІЇ 1 Орлов Б В , Ларман Э К , Маликов В Г Устройство и проектирование стволов артиллерийських орудий - М Машиностроение, 1976 432 с 2 Многоствольний пулемет поворотного типа, F41 D 7/02 № 4259891, ИСМ, Журнал ИСМ, вып 80, № 12-97 (аналог) 3 Журнал Jane's Defense Weekly, 1998, Vol 29, № 20, p 30 (аналог) 4 Автоматическое огнестрельное оружие и патронная лента для бесконечной подачи боеприпасов патронного заряжания, F41A 3/02 № DE 423750 А1, ИСМ, вып 80, № 06/96, № 6 (прототип) 43808 Фіг. 2 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3
