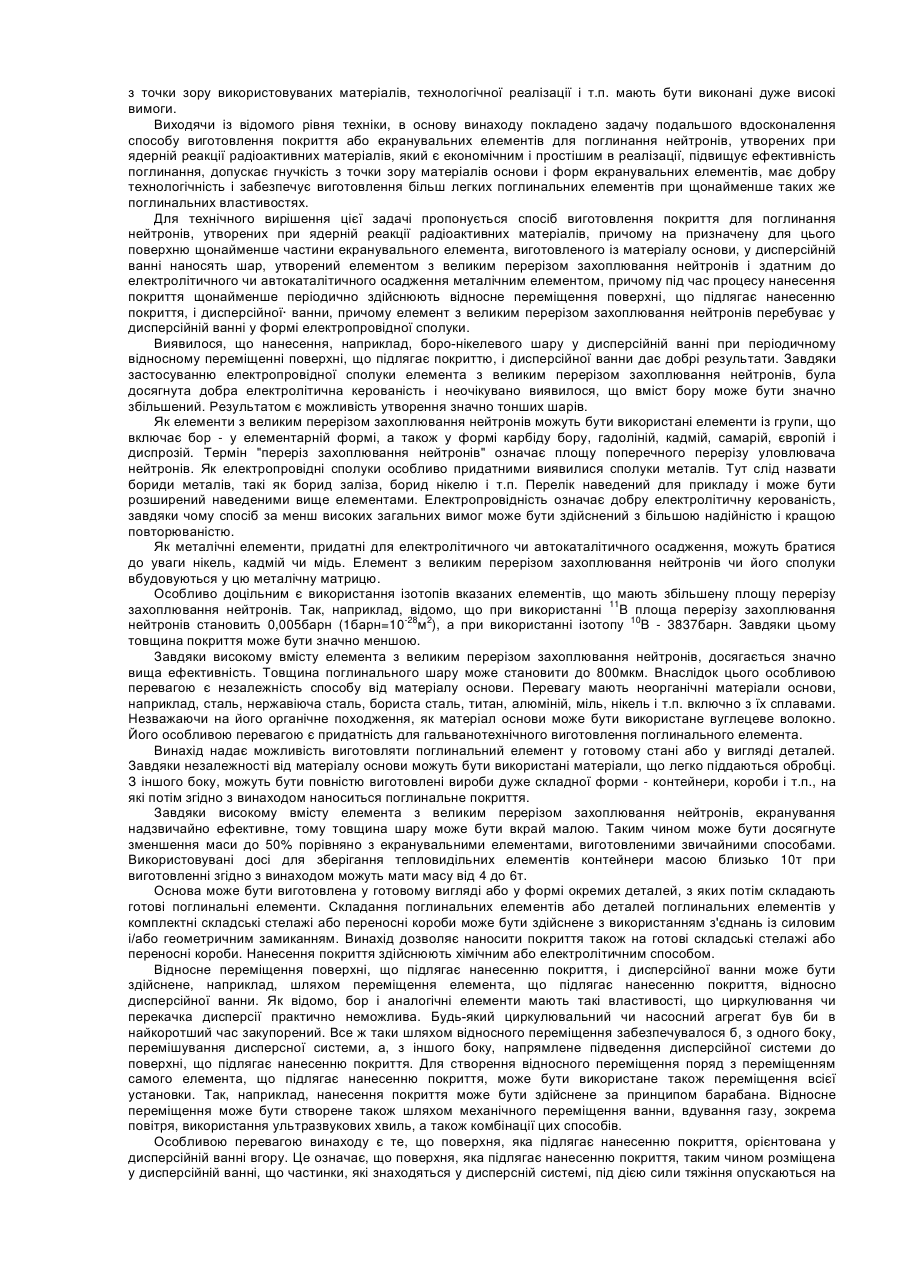

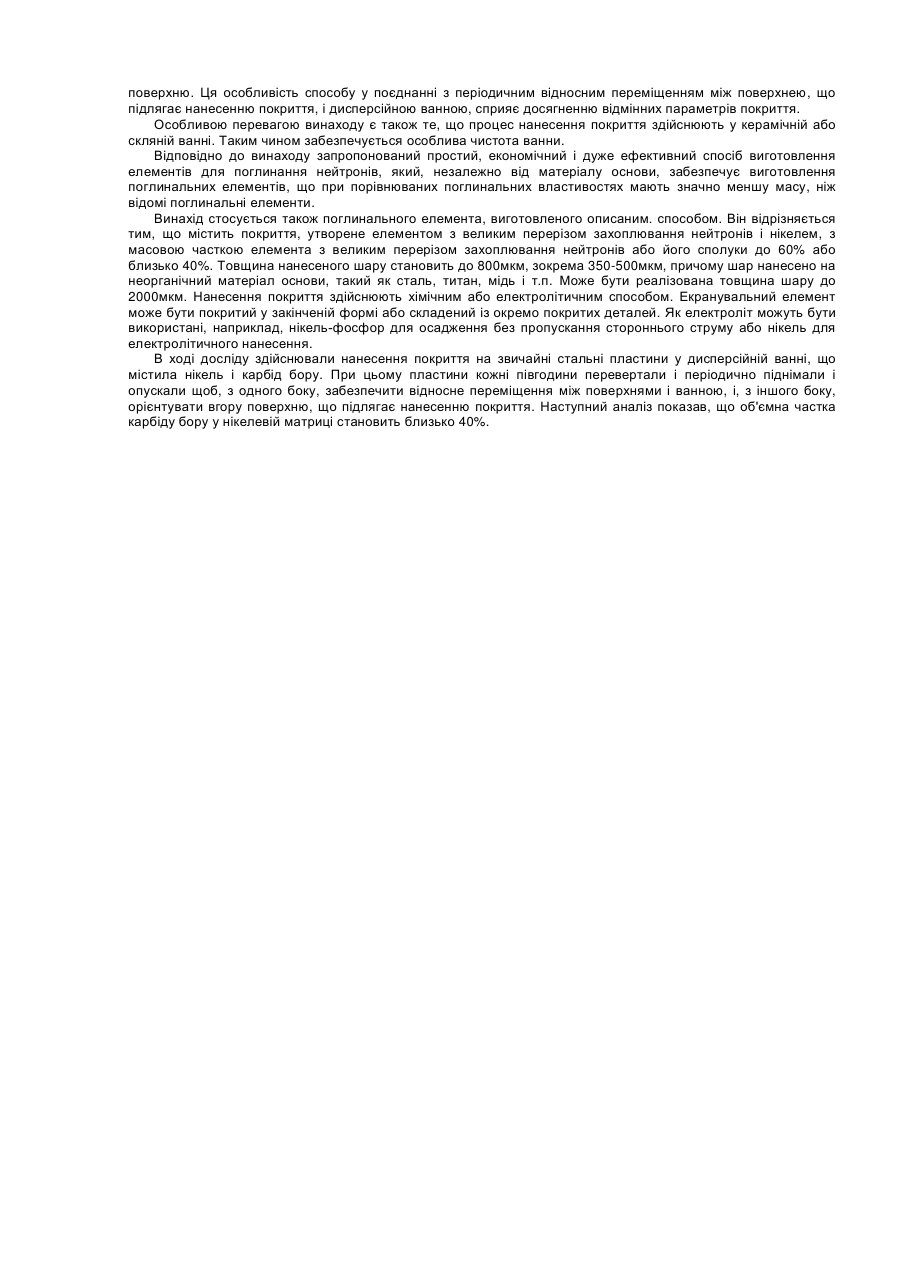

Спосіб виготовлення покриття для поглинання нейтронів, виділених при ядерній реакції радіоактивних матеріалів, та поглинальний елемент

1. Спосіб виготовлення покриття для поглинання нейтронів, утворених при ядерній реакції радіоактивних матеріалів, причому на призначену для цього поверхню щонайменше частини екранувального елемента, виготовленого із матеріалу основи, у дисперсійній ванні наносять шар, утворений елементом з великим перерізом захоплювання нейтронів і здатним до електролітичного чи автокаталітичного осадження металічним елементом, причому під час процесу нанесення покриття щонайменше періодично здійснюють відносне переміщення поверхні, що підлягає нанесенню покриття, і дисперсійної ванни, причому елемент з великим перерізом захоплювання нейтронів вводять у дисперсійну ванну у формі електропровідної сполуки.

2. Спосіб згідно з п. 1, який відрізняється тим, що як елемент із великим перерізом захоплювання нейтронів використовують щонайменше один з елементів із групи: бор, гадоліній, кадмій, самарій, європій і диспрозій.

3. Спосіб згідно з одним із попередніх пунктів, який відрізняється тим, що як електролітично чи автокаталітично осаджуваний елемент використовують один з елементів із групи: нікель, кадмій і мідь.

4. Спосіб згідно з одним із попередніх пунктів, який відрізняється тим, що як електропровідну сполуку елемента з великим перерізом захоплювання нейтронів використовують сполуку з металом.

5. Спосіб згідно з одним із попередніх пунктів, який відрізняється тим, що як електропровідну сполуку елемента з великим перерізом захоплювання нейтронів використовують борид металу.

6. Спосіб згідно з одним із попередніх пунктів, який відрізняється тим, що елемент із великим перерізом захоплювання нейтронів використовують у формі ізотопу зі збільшеним перерізом захоплювання нейтронів.

7. Спосіб згідно з одним із попередніх пунктів, який відрізняється тим, що відносне переміщення здійснюють шляхом переміщення елемента, що підлягає нанесенню покриття.

8. Спосіб згідно з одним із пп. 1-6, який відрізняється тим, що відносне переміщення здійснюють шляхом вдування газу і/або використання ультразвукових хвиль.

9. Спосіб згідно з одним із попередніх пунктів, який відрізняється тим, що утворення шару здійснюють хімічним способом.

10. Спосіб згідно з одним із пп. 1-6, який відрізняється тим, що утворення шару здійснюють електролітичним способом.

11. Спосіб згідно з одним із попередніх пунктів, який відрізняється тим, що утворюють шар товщиною до 800 мкм.

12. Спосіб згідно з одним із попередніх пунктів, який відрізняється тим, що об'ємна частка елемента з великим перерізом захоплювання нейтронів чи його сполук у металічній матриці становить до 60 %.

13. Спосіб згідно з одним із попередніх пунктів, який відрізняється тим, що дисперсійну ванну під час процесу нанесення покриття щонайменше періодично перемішують.

14. Спосіб згідно з одним із попередніх пунктів, який відрізняється тим, що для його здійснення використовують керамічну або скляну ванну.

15. Поглинальний елемент, виготовлений способом згідно зі щонайменше одним із попередніх пунктів, який відрізняється тим, що він виготовлений із неорганічного матеріалу основи, на який нанесено шар, утворений елементом з великим перерізом захоплювання нейтронів і електролітично або автокаталітично осаджуваним металічним елементом, причому об'ємна частка елемента з великим перерізом захоплювання нейтронів у покритті становить більш ніж 20 %.
