Пристрій для перетворення планів багатофакторного експерименту

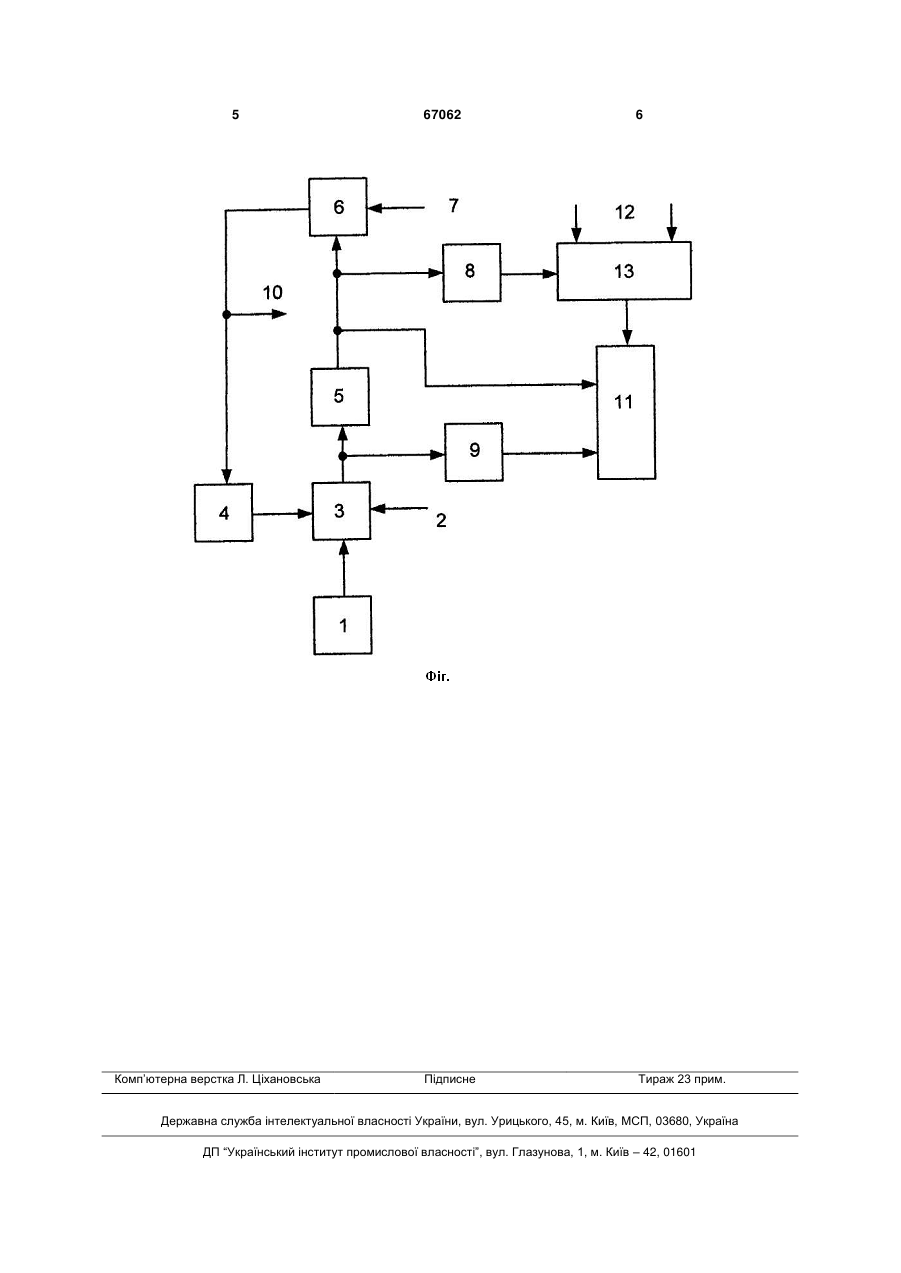

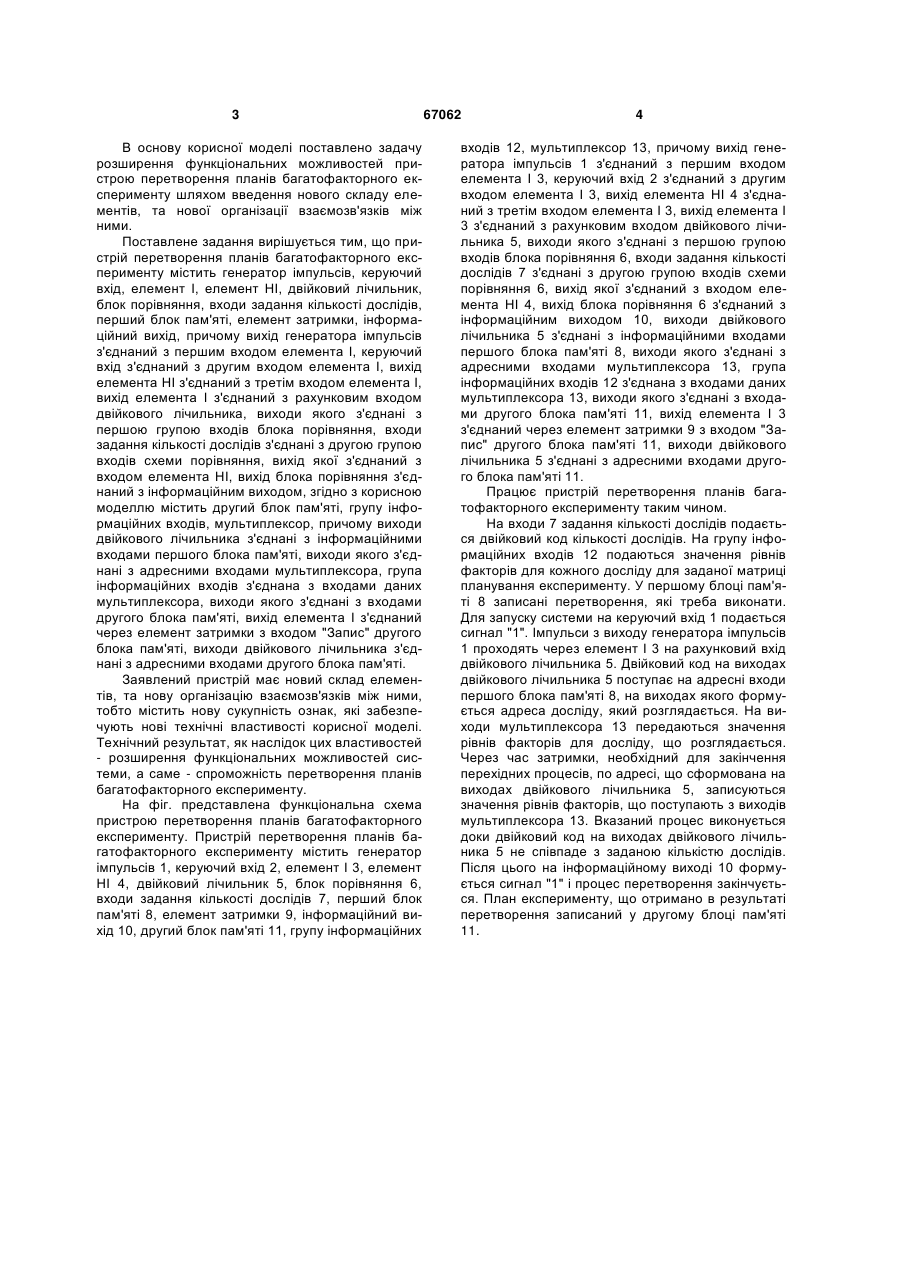

Пристрій для перетворення планів багатофакторного експерименту, що містить генератор імпульсів, керуючий вхід, елемент І, елемент НІ, двійковий лічильник, блок порівняння, входи задання кількості дослідів, перший блок пам'яті, елемент затримки, інформаційний вихід, причому вихід генератора імпульсів з'єднаний з першим входом елемента І, керуючий вхід з'єднаний з другим входом елемента І, вихід елемента НІ з'єднаний з 3 В основу корисної моделі поставлено задачу розширення функціональних можливостей пристрою перетворення планів багатофакторного експерименту шляхом введення нового складу елементів, та нової організації взаємозв'язків між ними. Поставлене задання вирішується тим, що пристрій перетворення планів багатофакторного експерименту містить генератор імпульсів, керуючий вхід, елемент І, елемент НІ, двійковий лічильник, блок порівняння, входи задання кількості дослідів, перший блок пам'яті, елемент затримки, інформаційний вихід, причому вихід генератора імпульсів з'єднаний з першим входом елемента І, керуючий вхід з'єднаний з другим входом елемента І, вихід елемента НІ з'єднаний з третім входом елемента І, вихід елемента І з'єднаний з рахунковим входом двійкового лічильника, виходи якого з'єднані з першою групою входів блока порівняння, входи задання кількості дослідів з'єднані з другою групою входів схеми порівняння, вихід якої з'єднаний з входом елемента НІ, вихід блока порівняння з'єднаний з інформаційним виходом, згідно з корисною моделлю містить другий блок пам'яті, групу інформаційних входів, мультиплексор, причому виходи двійкового лічильника з'єднані з інформаційними входами першого блока пам'яті, виходи якого з'єднані з адресними входами мультиплексора, група інформаційних входів з'єднана з входами даних мультиплексора, виходи якого з'єднані з входами другого блока пам'яті, вихід елемента І з'єднаний через елемент затримки з входом "Запис" другого блока пам'яті, виходи двійкового лічильника з'єднані з адресними входами другого блока пам'яті. Заявлений пристрій має новий склад елементів, та нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості корисної моделі. Технічний результат, як наслідок цих властивостей - розширення функціональних можливостей системи, а саме - спроможність перетворення планів багатофакторного експерименту. На фіг. представлена функціональна схема пристрою перетворення планів багатофакторного експерименту. Пристрій перетворення планів багатофакторного експерименту містить генератор імпульсів 1, керуючий вхід 2, елемент І 3, елемент НІ 4, двійковий лічильник 5, блок порівняння 6, входи задання кількості дослідів 7, перший блок пам'яті 8, елемент затримки 9, інформаційний вихід 10, другий блок пам'яті 11, групу інформаційних 67062 4 входів 12, мультиплексор 13, причому вихід генератора імпульсів 1 з'єднаний з першим входом елемента І 3, керуючий вхід 2 з'єднаний з другим входом елемента І 3, вихід елемента НІ 4 з'єднаний з третім входом елемента І 3, вихід елемента І 3 з'єднаний з рахунковим входом двійкового лічильника 5, виходи якого з'єднані з першою групою входів блока порівняння 6, входи задання кількості дослідів 7 з'єднані з другою групою входів схеми порівняння 6, вихід якої з'єднаний з входом елемента НІ 4, вихід блока порівняння 6 з'єднаний з інформаційним виходом 10, виходи двійкового лічильника 5 з'єднані з інформаційними входами першого блока пам'яті 8, виходи якого з'єднані з адресними входами мультиплексора 13, група інформаційних входів 12 з'єднана з входами даних мультиплексора 13, виходи якого з'єднані з входами другого блока пам'яті 11, вихід елемента І 3 з'єднаний через елемент затримки 9 з входом "Запис" другого блока пам'яті 11, виходи двійкового лічильника 5 з'єднані з адресними входами другого блока пам'яті 11. Працює пристрій перетворення планів багатофакторного експерименту таким чином. На входи 7 задання кількості дослідів подається двійковий код кількості дослідів. На групу інформаційних входів 12 подаються значення рівнів факторів для кожного досліду для заданої матриці планування експерименту. У першому блоці пам'яті 8 записані перетворення, які треба виконати. Для запуску системи на керуючий вхід 1 подається сигнал "1". Імпульси з виходу генератора імпульсів 1 проходять через елемент І 3 на рахунковий вхід двійкового лічильника 5. Двійковий код на виходах двійкового лічильника 5 поступає на адресні входи першого блока пам'яті 8, на виходах якого формується адреса досліду, який розглядається. На виходи мультиплексора 13 передаються значення рівнів факторів для досліду, що розглядається. Через час затримки, необхідний для закінчення перехідних процесів, по адресі, що сформована на виходах двійкового лічильника 5, записуються значення рівнів факторів, що поступають з виходів мультиплексора 13. Вказаний процес виконується доки двійковий код на виходах двійкового лічильника 5 не співпаде з заданою кількістю дослідів. Після цього на інформаційному виході 10 формується сигнал "1" і процес перетворення закінчується. План експерименту, що отримано в результаті перетворення записаний у другому блоці пам'яті 11. 5 Комп’ютерна верстка Л. Ціхановська 67062 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
