Пристрій для визначення еквівалентності планів багатофакторного експерименту

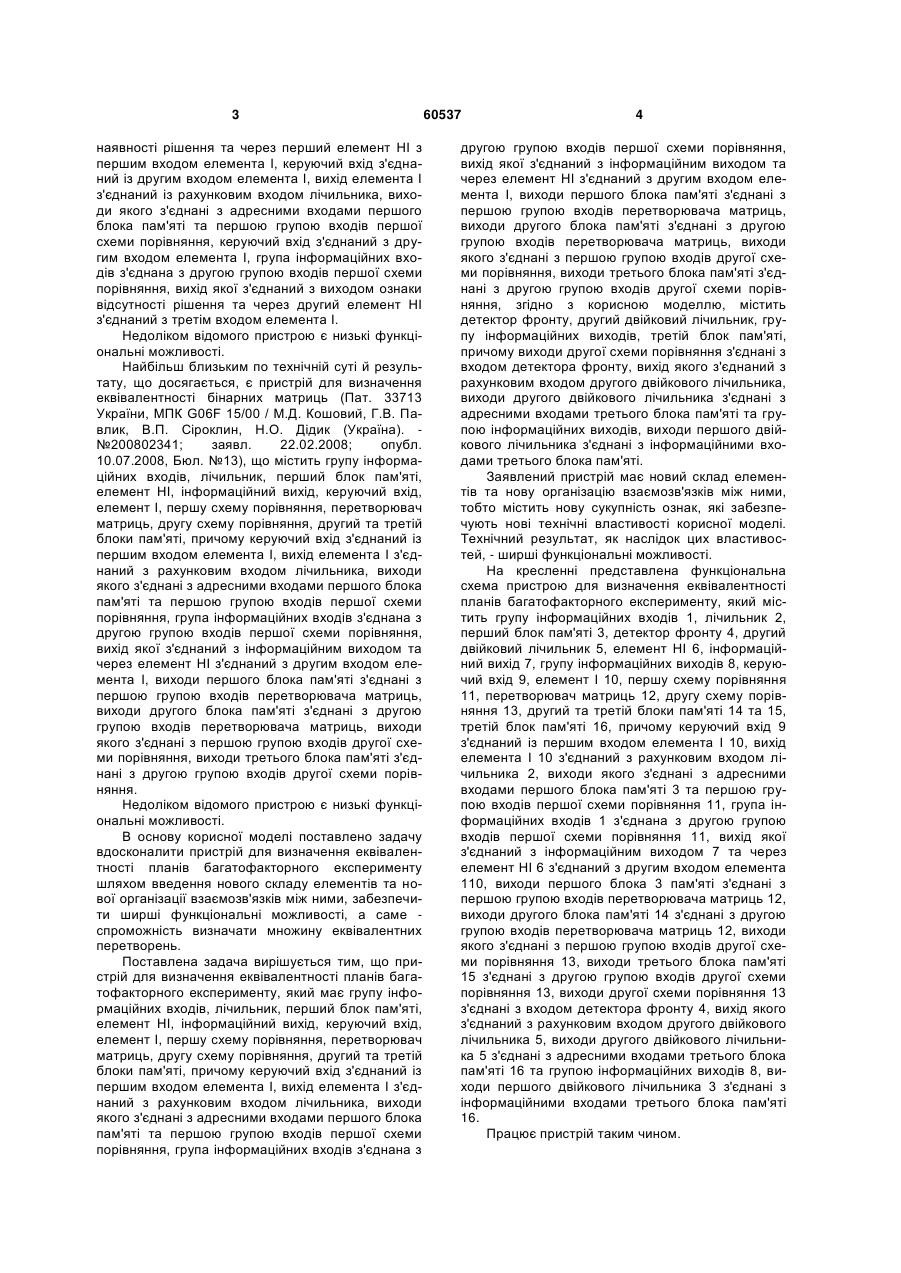

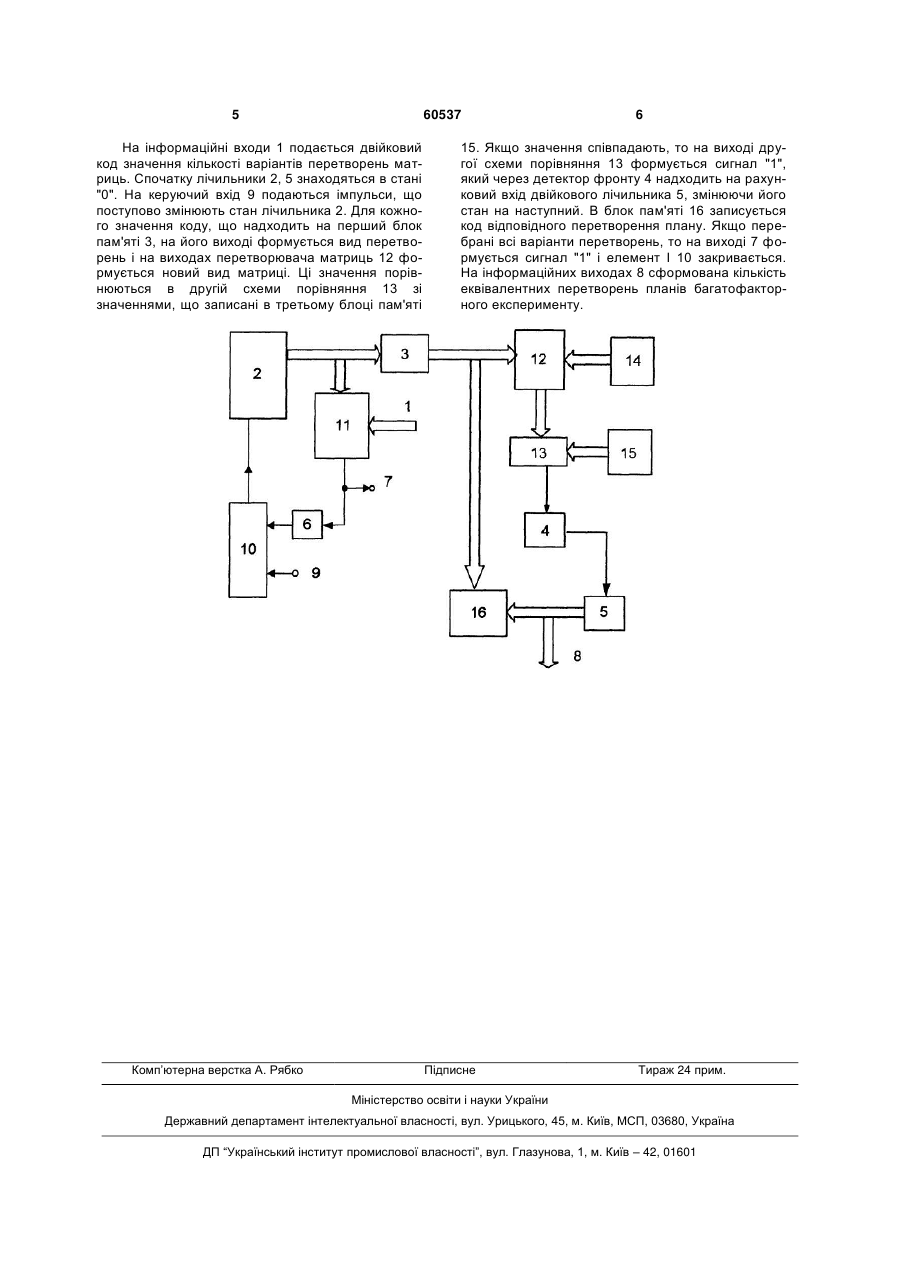

Пристрій для визначення еквівалентності планів багатофакторного експерименту, що має групу інформаційних входів, лічильник, перший блок пам'яті, елемент НІ, інформаційний вихід, керуючий вхід, елемент І, першу схему порівняння, перетворювач матриць, другу схему порівняння, другий та третій блоки пам'яті, причому керуючий вхід з'єднаний із першим входом елемента І, вихід елемента І з'єднаний з рахунковим входом лічильника, виходи якого з'єднані з адресними входами першого блока пам'яті та першою групою входів першої схеми порівняння, група інформаційних U 2 (19) 1 3 наявності рішення та через перший елемент HI з першим входом елемента І, керуючий вхід з'єднаний із другим входом елемента І, вихід елемента І з'єднаний із рахунковим входом лічильника, виходи якого з'єднані з адресними входами першого блока пам'яті та першою групою входів першої схеми порівняння, керуючий вхід з'єднаний з другим входом елемента І, група інформаційних входів з'єднана з другою групою входів першої схеми порівняння, вихід якої з'єднаний з виходом ознаки відсутності рішення та через другий елемент HI з'єднаний з третім входом елемента І. Недоліком відомого пристрою є низькі функціональні можливості. Найбільш близьким по технічній суті й результату, що досягається, є пристрій для визначення еквівалентності бінарних матриць (Пат. 33713 України, МПК G06F 15/00 / М.Д. Кошовий, Г.В. Павлик, В.П. Сіроклин, Н.О. Дідик (Україна). №200802341; заявл. 22.02.2008; опубл. 10.07.2008, Бюл. №13), що містить групу інформаційних входів, лічильник, перший блок пам'яті, елемент НІ, інформаційний вихід, керуючий вхід, елемент І, першу схему порівняння, перетворювач матриць, другу схему порівняння, другий та третій блоки пам'яті, причому керуючий вхід з'єднаний із першим входом елемента І, вихід елемента І з'єднаний з рахунковим входом лічильника, виходи якого з'єднані з адресними входами першого блока пам'яті та першою групою входів першої схеми порівняння, група інформаційних входів з'єднана з другою групою входів першої схеми порівняння, вихід якої з'єднаний з інформаційним виходом та через елемент НІ з'єднаний з другим входом елемента І, виходи першого блока пам'яті з'єднані з першою групою входів перетворювача матриць, виходи другого блока пам'яті з'єднані з другою групою входів перетворювача матриць, виходи якого з'єднані з першою групою входів другої схеми порівняння, виходи третього блока пам'яті з'єднані з другою групою входів другої схеми порівняння. Недоліком відомого пристрою є низькі функціональні можливості. В основу корисної моделі поставлено задачу вдосконалити пристрій для визначення еквівалентності планів багатофакторного експерименту шляхом введення нового складу елементів та нової організації взаємозв'язків між ними, забезпечити ширші функціональні можливості, а саме спроможність визначати множину еквівалентних перетворень. Поставлена задача вирішується тим, що пристрій для визначення еквівалентності планів багатофакторного експерименту, який має групу інформаційних входів, лічильник, перший блок пам'яті, елемент НІ, інформаційний вихід, керуючий вхід, елемент І, першу схему порівняння, перетворювач матриць, другу схему порівняння, другий та третій блоки пам'яті, причому керуючий вхід з'єднаний із першим входом елемента І, вихід елемента І з'єднаний з рахунковим входом лічильника, виходи якого з'єднані з адресними входами першого блока пам'яті та першою групою входів першої схеми порівняння, група інформаційних входів з'єднана з 60537 4 другою групою входів першої схеми порівняння, вихід якої з'єднаний з інформаційним виходом та через елемент НІ з'єднаний з другим входом елемента І, виходи першого блока пам'яті з'єднані з першою групою входів перетворювача матриць, виходи другого блока пам'яті з'єднані з другою групою входів перетворювача матриць, виходи якого з'єднані з першою групою входів другої схеми порівняння, виходи третього блока пам'яті з'єднані з другою групою входів другої схеми порівняння, згідно з корисною моделлю, містить детектор фронту, другий двійковий лічильник, групу інформаційних виходів, третій блок пам'яті, причому виходи другої схеми порівняння з'єднані з входом детектора фронту, вихід якого з'єднаний з рахунковим входом другого двійкового лічильника, виходи другого двійкового лічильника з'єднані з адресними входами третього блока пам'яті та групою інформаційних виходів, виходи першого двійкового лічильника з'єднані з інформаційними входами третього блока пам'яті. Заявлений пристрій має новий склад елементів та нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості корисної моделі. Технічний результат, як наслідок цих властивостей, - ширші функціональні можливості. На кресленні представлена функціональна схема пристрою для визначення еквівалентності планів багатофакторного експерименту, який містить групу інформаційних входів 1, лічильник 2, перший блок пам'яті 3, детектор фронту 4, другий двійковий лічильник 5, елемент НІ 6, інформаційний вихід 7, групу інформаційних виходів 8, керуючий вхід 9, елемент І 10, першу схему порівняння 11, перетворювач матриць 12, другу схему порівняння 13, другий та третій блоки пам'яті 14 та 15, третій блок пам'яті 16, причому керуючий вхід 9 з'єднаний із першим входом елемента І 10, вихід елемента І 10 з'єднаний з рахунковим входом лічильника 2, виходи якого з'єднані з адресними входами першого блока пам'яті 3 та першою групою входів першої схеми порівняння 11, група інформаційних входів 1 з'єднана з другою групою входів першої схеми порівняння 11, вихід якої з'єднаний з інформаційним виходом 7 та через елемент НІ 6 з'єднаний з другим входом елемента 110, виходи першого блока 3 пам'яті з'єднані з першою групою входів перетворювача матриць 12, виходи другого блока пам'яті 14 з'єднані з другою групою входів перетворювача матриць 12, виходи якого з'єднані з першою групою входів другої схеми порівняння 13, виходи третього блока пам'яті 15 з'єднані з другою групою входів другої схеми порівняння 13, виходи другої схеми порівняння 13 з'єднані з входом детектора фронту 4, вихід якого з'єднаний з рахунковим входом другого двійкового лічильника 5, виходи другого двійкового лічильника 5 з'єднані з адресними входами третього блока пам'яті 16 та групою інформаційних виходів 8, виходи першого двійкового лічильника 3 з'єднані з інформаційними входами третього блока пам'яті 16. Працює пристрій таким чином. 5 60537 На інформаційні входи 1 подається двійковий код значення кількості варіантів перетворень матриць. Спочатку лічильники 2, 5 знаходяться в стані "0". На керуючий вхід 9 подаються імпульси, що поступово змінюють стан лічильника 2. Для кожного значення коду, що надходить на перший блок пам'яті 3, на його виході формується вид перетворень і на виходах перетворювача матриць 12 формується новий вид матриці. Ці значення порівнюються в другій схеми порівняння 13 зі значеннями, що записані в третьому блоці пам'яті Комп’ютерна верстка А. Рябко 6 15. Якщо значення співпадають, то на виході другої схеми порівняння 13 формується сигнал "1", який через детектор фронту 4 надходить на рахунковий вхід двійкового лічильника 5, змінюючи його стан на наступний. В блок пам'яті 16 записується код відповідного перетворення плану. Якщо перебрані всі варіанти перетворень, то на виході 7 формується сигнал "1" і елемент І 10 закривається. На інформаційних виходах 8 сформована кількість еквівалентних перетворень планів багатофакторного експерименту. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
