Спосіб формування деталей швейних виробів об’ємної форми двофазним потоком
Формула / Реферат
Спосіб формування деталей швейних виробів об'ємної форми двофазним потоком, який включає розміщення напівфабрикату на нижній подушці, закріплення, зволоження, формування, сушіння та стабілізацію, який відрізняється тим, що в камері на перфорований формуючий елемент з пробою діє двофазний потік з тиском 0,037-0,195 МПа, який одночасно поєднує функцію пластифікатора і силового поля, а відстань від краю форсунки до вищої точки формуючого елемента регулюють в межах 105-175 мм.
Текст

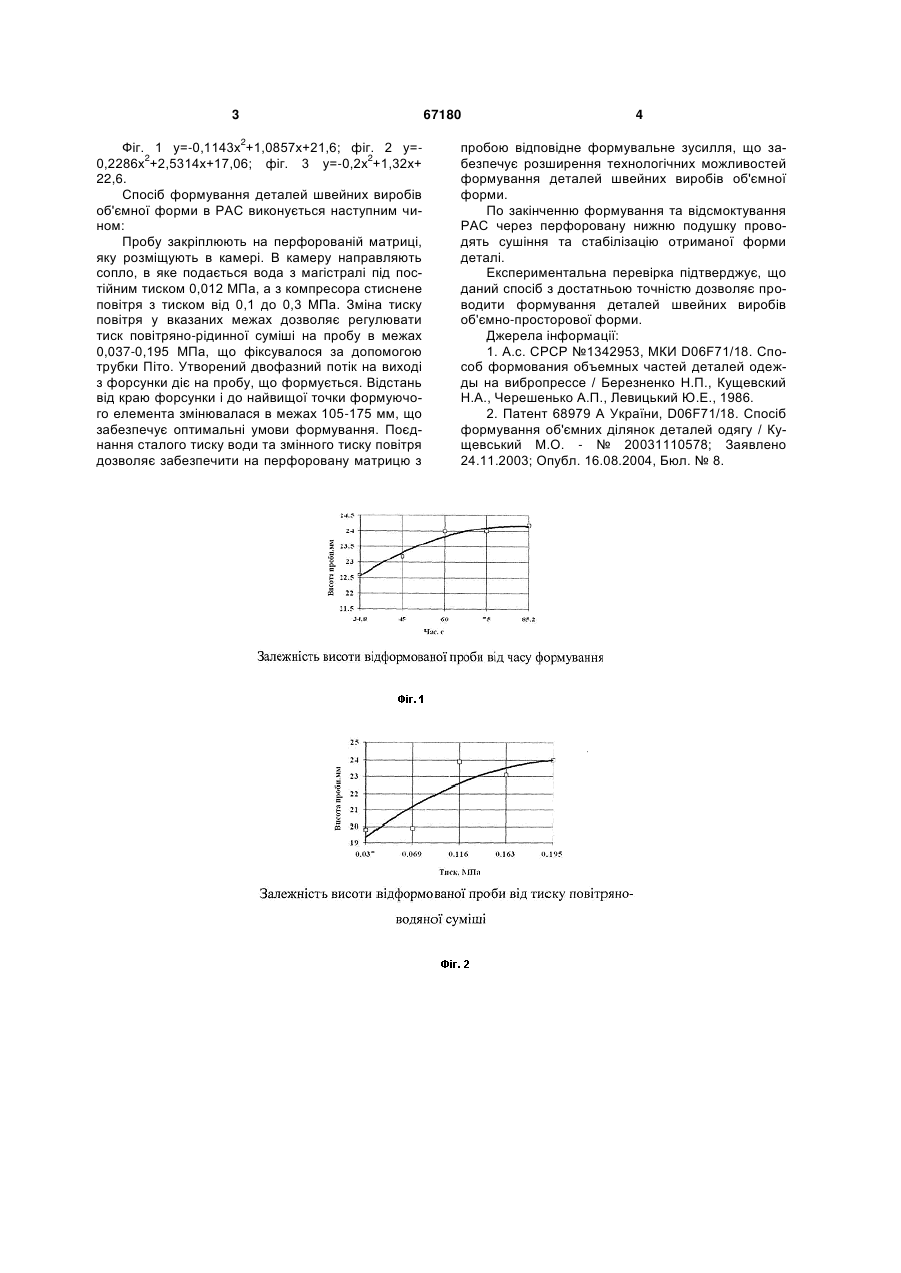

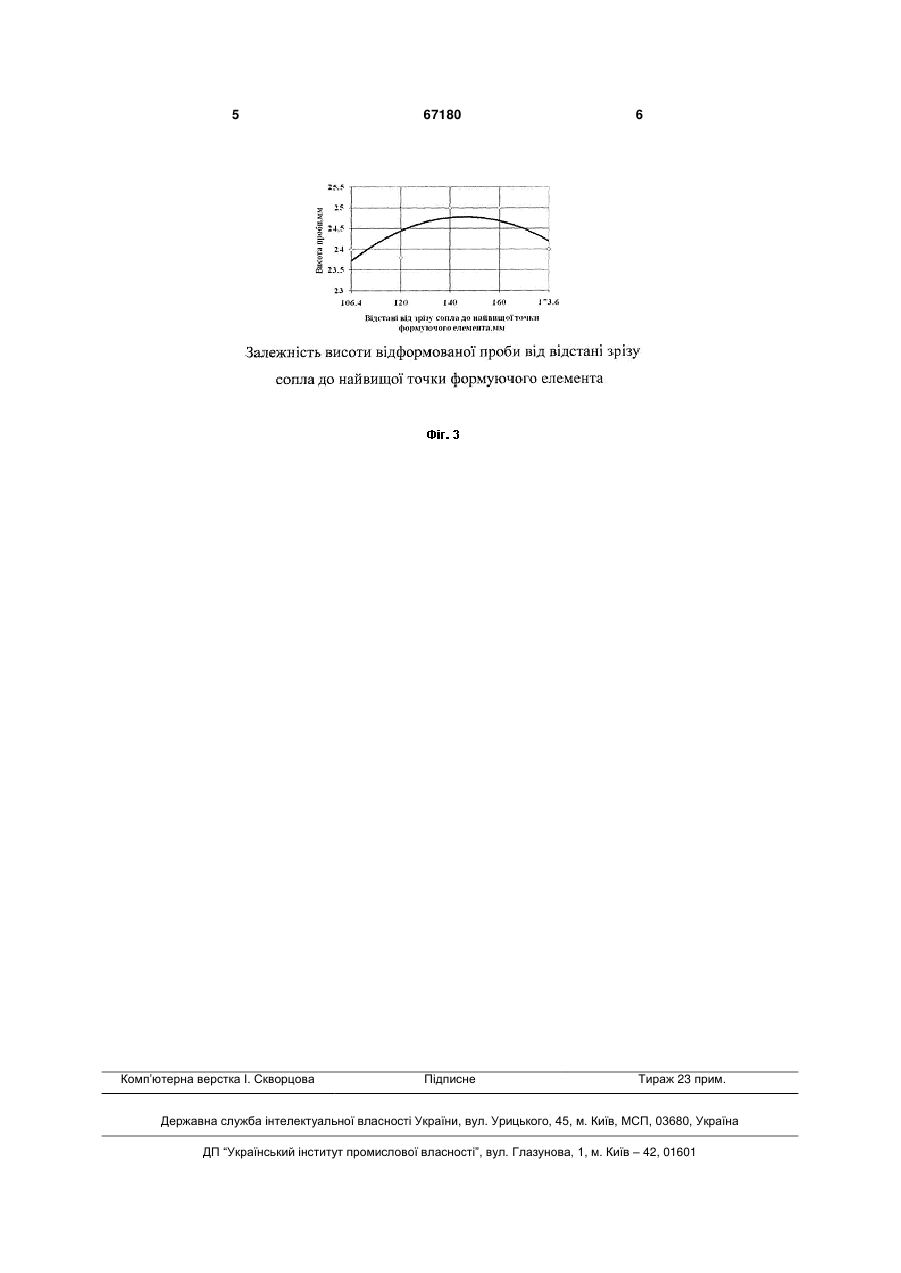

Спосіб формування деталей швейних виробів об'ємної форми двофазним потоком, який включає 3 67180 2 Фіг. 1 у=-0,1143х +1,0857х+21,6; фіг. 2 у=2 2 0,2286х +2,5314х+17,06; фіг. 3 у=-0,2х +1,32х+ 22,6. Спосіб формування деталей швейних виробів об'ємної форми в РАС виконується наступним чином: Пробу закріплюють на перфорованій матриці, яку розміщують в камері. В камеру направляють сопло, в яке подається вода з магістралі під постійним тиском 0,012 МПа, а з компресора стиснене повітря з тиском від 0,1 до 0,3 МПа. Зміна тиску повітря у вказаних межах дозволяє регулювати тиск повітряно-рідинної суміші на пробу в межах 0,037-0,195 МПа, що фіксувалося за допомогою трубки Піто. Утворений двофазний потік на виході з форсунки діє на пробу, що формується. Відстань від краю форсунки і до найвищої точки формуючого елемента змінювалася в межах 105-175 мм, що забезпечує оптимальні умови формування. Поєднання сталого тиску води та змінного тиску повітря дозволяє забезпечити на перфоровану матрицю з 4 пробою відповідне формувальне зусилля, що забезпечує розширення технологічних можливостей формування деталей швейних виробів об'ємної форми. По закінченню формування та відсмоктування РАС через перфоровану нижню подушку проводять сушіння та стабілізацію отриманої форми деталі. Експериментальна перевірка підтверджує, що даний спосіб з достатньою точністю дозволяє проводити формування деталей швейних виробів об'ємно-просторової форми. Джерела інформації: 1. А.c. СРСР №1342953, МКИ D06F71/18. Способ формования объемных частей деталей одежды на вибропрессе / Березненко Н.П., Кущевский Н.А., Черешенько А.П., Левицький Ю.Е., 1986. 2. Патент 68979 А України, D06F71/18. Спосіб формування об'ємних ділянок деталей одягу / Кущевський М.О. - № 20031110578; Заявлено 24.11.2003; Опубл. 16.08.2004, Бюл. № 8. 5 Комп’ютерна верстка І. Скворцова 67180 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for forming garment parts with three-dimensional form in a two-phase flow
Автори англійськоюKuschevskiy Mykola Oleksandrovich
Назва патенту російськоюСпособ формирования деталей швейных изделий объемной формы двухфазным потоком
Автори російськоюКущевский Николай Александрович
МПК / Мітки
МПК: D06F 73/00
Мітки: формування, потоком, двофазним, спосіб, об'ємної, швейних, виробів, деталей, форми
Код посилання
<a href="https://ua.patents.su/3-67180-sposib-formuvannya-detalejj-shvejjnikh-virobiv-obehmno-formi-dvofaznim-potokom.html" target="_blank" rel="follow" title="База патентів України">Спосіб формування деталей швейних виробів об’ємної форми двофазним потоком</a>
