Пристрій для визначення нахилу шахтного рейкового шляху

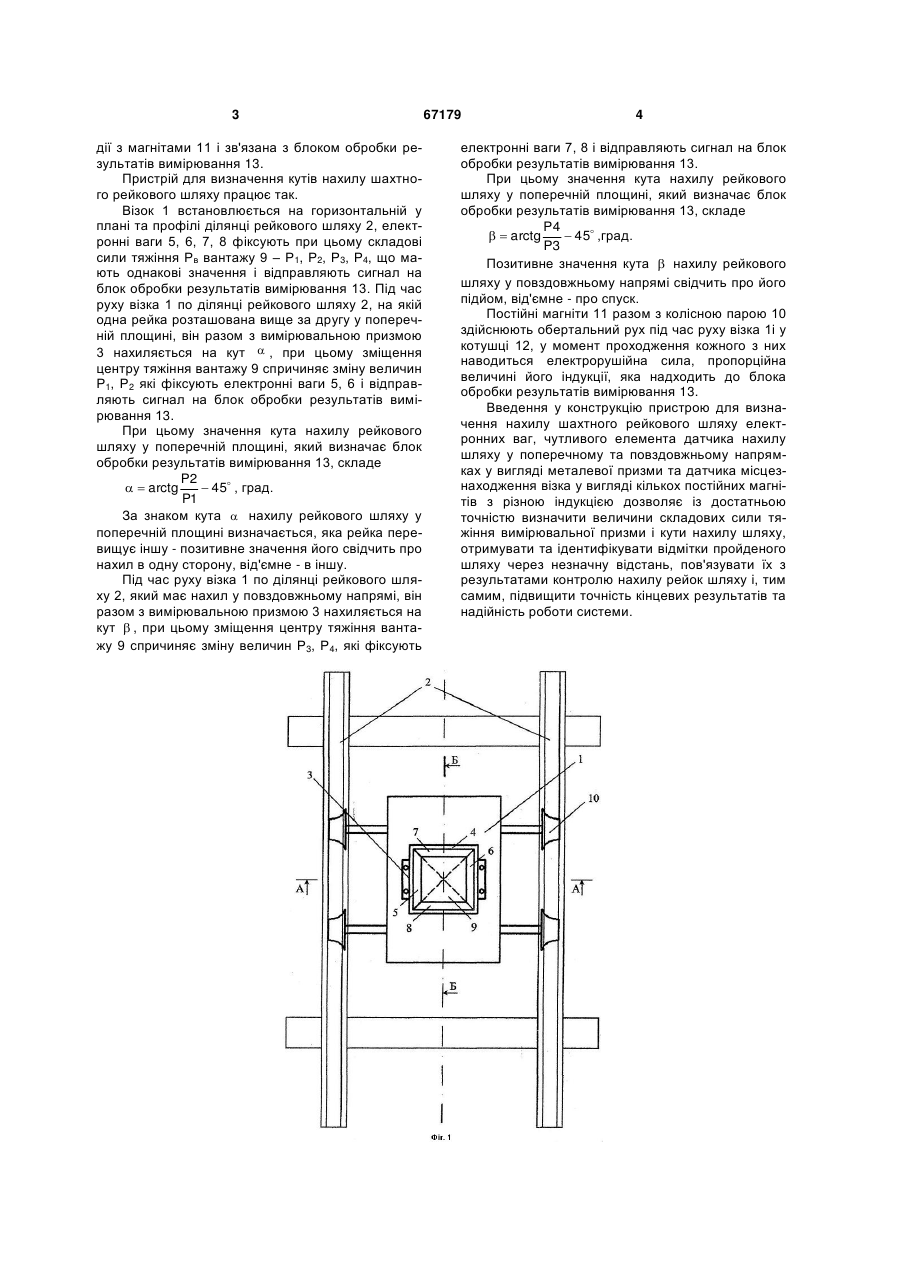

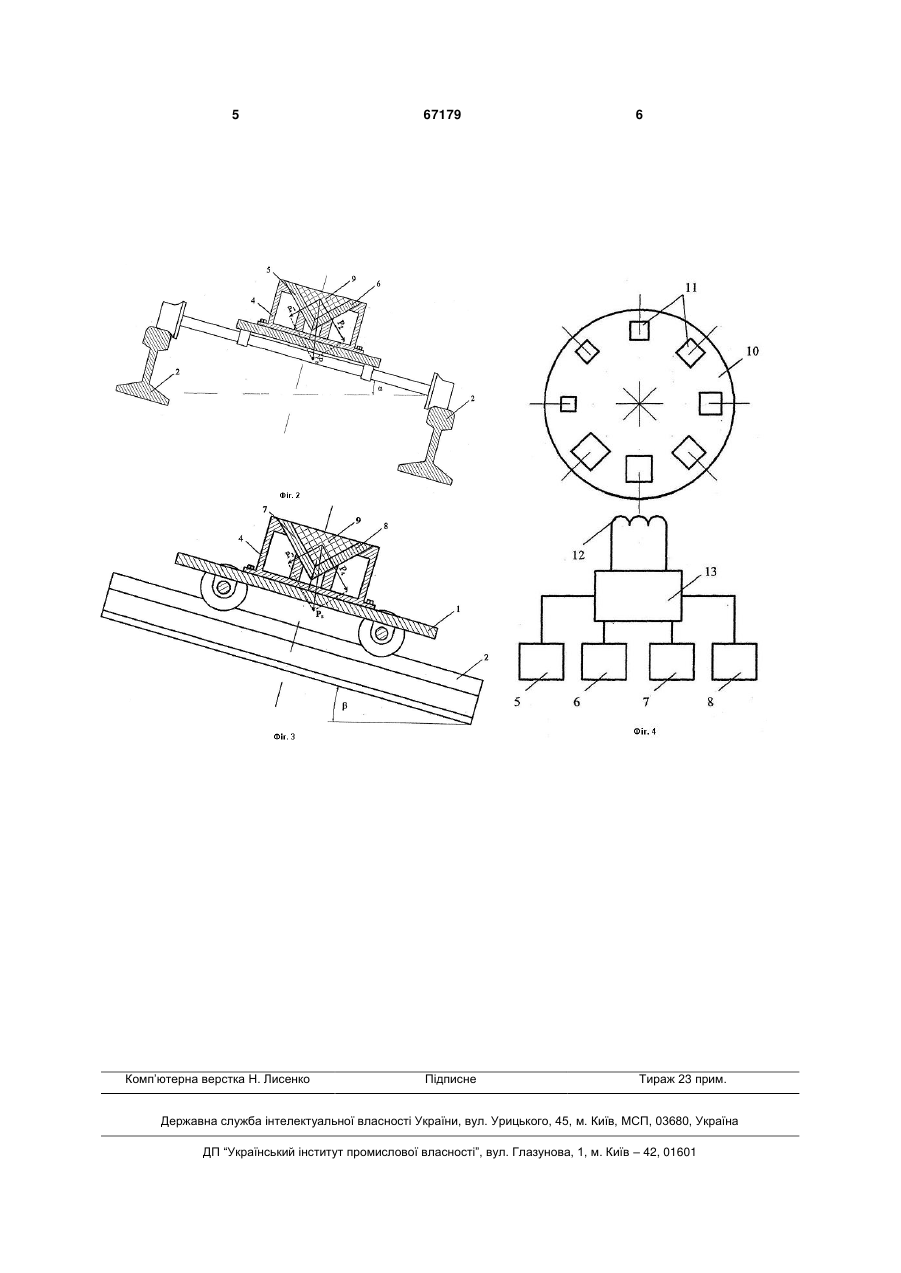

Пристрій для визначення нахилу шахтного рейкового шляху, що містить візок, який обладнано двома колісними парами, датчиками нахилу та місцезнаходження візка, який відрізняється тим, що датчик має електронні ваги, що розташовано під гострим кутом до площини візка та металеву призму, що укладено на останні, а датчик місцезнаходження візка має кілька постійних магнітів з різною індукцією, що розміщено на одній з колісних пар. (19) (21) u201107417 (22) 14.06.2011 (24) 10.02.2012 (46) 10.02.2012, Бюл.№ 3, 2012 р. (72) ДЕНИЩЕНКО ОЛЕКСАНДР ВАЛЕРІЙОВИЧ, ЮРЧЕНКО ОЛЕГ ОЛЕГОВИЧ, НОВОСЕЛЬЦЕВ ВОЛОДИМИР ВОЛОДИМИРОВИЧ (73) ДЕРЖАВНИЙ ВИЩИЙ НАВЧАЛЬНИЙ ЗАКЛАД "НАЦІОНАЛЬНИЙ ГІРНИЧИЙ УНІВЕРСИТЕТ" 3 дії з магнітами 11 і зв'язана з блоком обробки результатів вимірювання 13. Пристрій для визначення кутів нахилу шахтного рейкового шляху працює так. Візок 1 встановлюється на горизонтальній у плані та профілі ділянці рейкового шляху 2, електронні ваги 5, 6, 7, 8 фіксують при цьому складові сили тяжіння Рв вантажу 9 – Р1, Р2, Р3, Р4, що мають однакові значення і відправляють сигнал на блок обробки результатів вимірювання 13. Під час руху візка 1 по ділянці рейкового шляху 2, на якій одна рейка розташована вище за другу у поперечній площині, він разом з вимірювальною призмою 3 нахиляється на кут  , при цьому зміщення центру тяжіння вантажу 9 спричиняє зміну величин Р1, Р2 які фіксують електронні ваги 5, 6 і відправляють сигнал на блок обробки результатів вимірювання 13. При цьому значення кута нахилу рейкового шляху у поперечній площині, який визначає блок обробки результатів вимірювання 13, складе P2   arctg  45 , град. P1 За знаком кута  нахилу рейкового шляху у поперечній площині визначається, яка рейка перевищує іншу - позитивне значення його свідчить про нахил в одну сторону, від'ємне - в іншу. Під час руху візка 1 по ділянці рейкового шляху 2, який має нахил у повздовжньому напрямі, він разом з вимірювальною призмою 3 нахиляється на кут  , при цьому зміщення центру тяжіння вантажу 9 спричиняє зміну величин Р3, Р4, які фіксують 67179 4 електронні ваги 7, 8 і відправляють сигнал на блок обробки результатів вимірювання 13. При цьому значення кута нахилу рейкового шляху у поперечній площині, який визначає блок обробки результатів вимірювання 13, складе P4   arctg  45 ,град. P3 Позитивне значення кута  нахилу рейкового шляху у повздовжньому напрямі свідчить про його підйом, від'ємне - про спуск. Постійні магніти 11 разом з колісною парою 10 здійснюють обертальний рух під час руху візка 1і у котушці 12, у момент проходження кожного з них наводиться електрорушійна сила, пропорційна величині його індукції, яка надходить до блока обробки результатів вимірювання 13. Введення у конструкцію пристрою для визначення нахилу шахтного рейкового шляху електронних ваг, чутливого елемента датчика нахилу шляху у поперечному та повздовжньому напрямках у вигляді металевої призми та датчика місцезнаходження візка у вигляді кількох постійних магнітів з різною індукцією дозволяє із достатньою точністю визначити величини складових сили тяжіння вимірювальної призми і кути нахилу шляху, отримувати та ідентифікувати відмітки пройденого шляху через незначну відстань, пов'язувати їх з результатами контролю нахилу рейок шляху і, тим самим, підвищити точність кінцевих результатів та надійність роботи системи. 5 Комп’ютерна верстка Н. Лисенко 67179 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
