Конденсаційний гігрометр

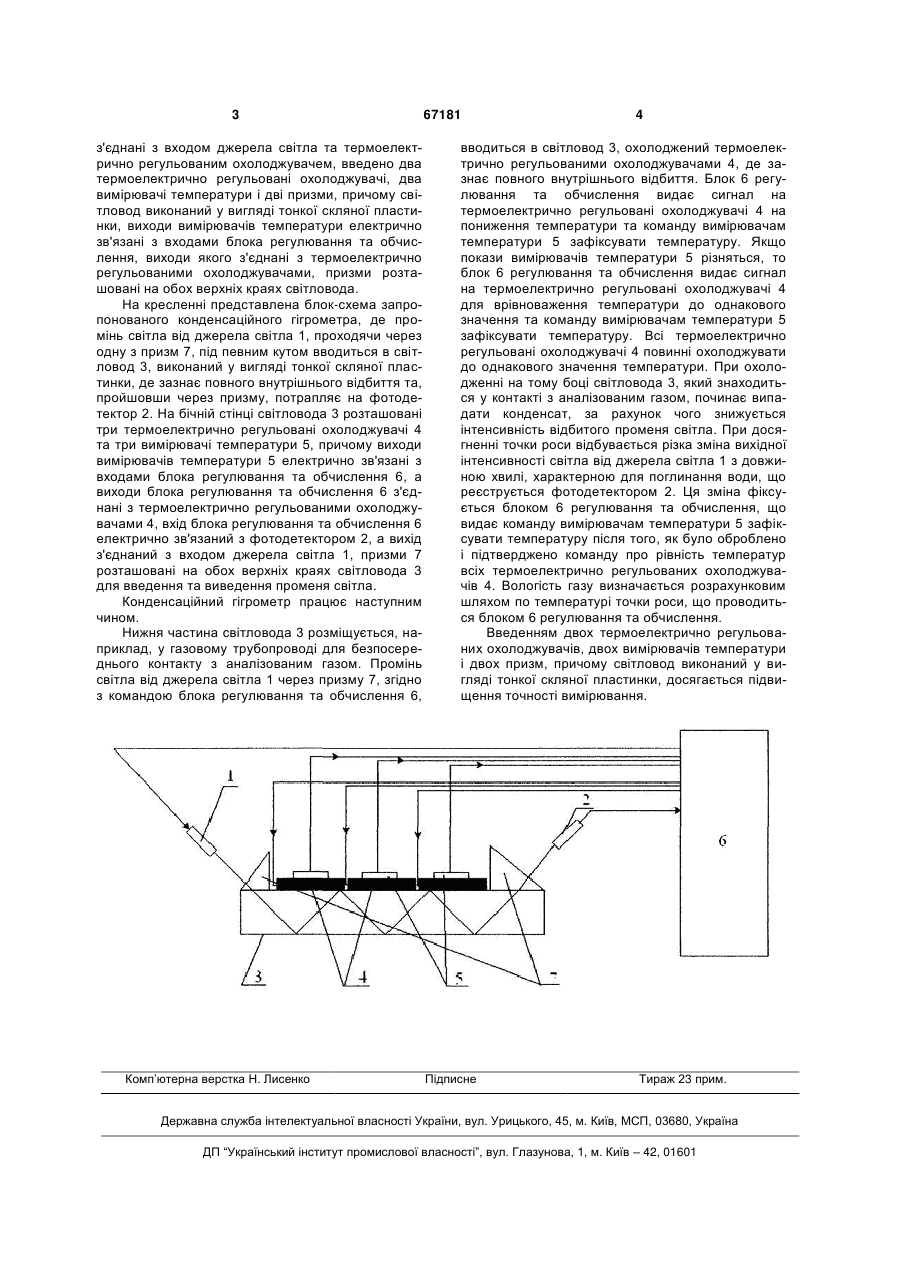

Конденсаційний гігрометр, що містить джерело світла, термоелектрично регульований охолоджувач, вимірювач температури, фотодетектор, блок регулювання та обчислення і порожнистий світловод у вигляді кювети з конусоподібним торцем введення-виведення випромінювання та від 3 з'єднані з входом джерела світла та термоелектрично регульованим охолоджувачем, введено два термоелектрично регульовані охолоджувачі, два вимірювачі температури і дві призми, причому світловод виконаний у вигляді тонкої скляної пластинки, виходи вимірювачів температури електрично зв'язані з входами блока регулювання та обчислення, виходи якого з'єднані з термоелектрично регульованими охолоджувачами, призми розташовані на обох верхніх краях світловода. На кресленні представлена блок-схема запропонованого конденсаційного гігрометра, де промінь світла від джерела світла 1, проходячи через одну з призм 7, під певним кутом вводиться в світловод 3, виконаний у вигляді тонкої скляної пластинки, де зазнає повного внутрішнього відбиття та, пройшовши через призму, потрапляє на фотодетектор 2. На бічній стінці світловода 3 розташовані три термоелектрично регульовані охолоджувачі 4 та три вимірювачі температури 5, причому виходи вимірювачів температури 5 електрично зв'язані з входами блока регулювання та обчислення 6, а виходи блока регулювання та обчислення 6 з'єднані з термоелектрично регульованими охолоджувачами 4, вхід блока регулювання та обчислення 6 електрично зв'язаний з фотодетектором 2, а вихід з'єднаний з входом джерела світла 1, призми 7 розташовані на обох верхніх краях світловода 3 для введення та виведення променя світла. Конденсаційний гігрометр працює наступним чином. Нижня частина світловода 3 розміщується, наприклад, у газовому трубопроводі для безпосереднього контакту з аналізованим газом. Промінь світла від джерела світла 1 через призму 7, згідно з командою блока регулювання та обчислення 6, Комп’ютерна верстка Н. Лисенко 67181 4 вводиться в світловод 3, охолоджений термоелектрично регульованими охолоджувачами 4, де зазнає повного внутрішнього відбиття. Блок 6 регулювання та обчислення видає сигнал на термоелектрично регульовані охолоджувачі 4 на пониження температури та команду вимірювачам температури 5 зафіксувати температуру. Якщо покази вимірювачів температури 5 різняться, то блок 6 регулювання та обчислення видає сигнал на термоелектрично регульовані охолоджувачі 4 для врівноваження температури до однакового значення та команду вимірювачам температури 5 зафіксувати температуру. Всі термоелектрично регульовані охолоджувачі 4 повинні охолоджувати до однакового значення температури. При охолодженні на тому боці світловода 3, який знаходиться у контакті з аналізованим газом, починає випадати конденсат, за рахунок чого знижується інтенсивність відбитого променя світла. При досягненні точки роси відбувається різка зміна вихідної інтенсивності світла від джерела світла 1 з довжиною хвилі, характерною для поглинання води, що реєструється фотодетектором 2. Ця зміна фіксується блоком 6 регулювання та обчислення, що видає команду вимірювачам температури 5 зафіксувати температуру після того, як було оброблено і підтверджено команду про рівність температур всіх термоелектрично регульованих охолоджувачів 4. Вологість газу визначається розрахунковим шляхом по температурі точки роси, що проводиться блоком 6 регулювання та обчислення. Введенням двох термоелектрично регульованих охолоджувачів, двох вимірювачів температури і двох призм, причому світловод виконаний у вигляді тонкої скляної пластинки, досягається підвищення точності вимірювання. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
