Текучий композиційний матеріал для пломбування зубів підвищеної текучості

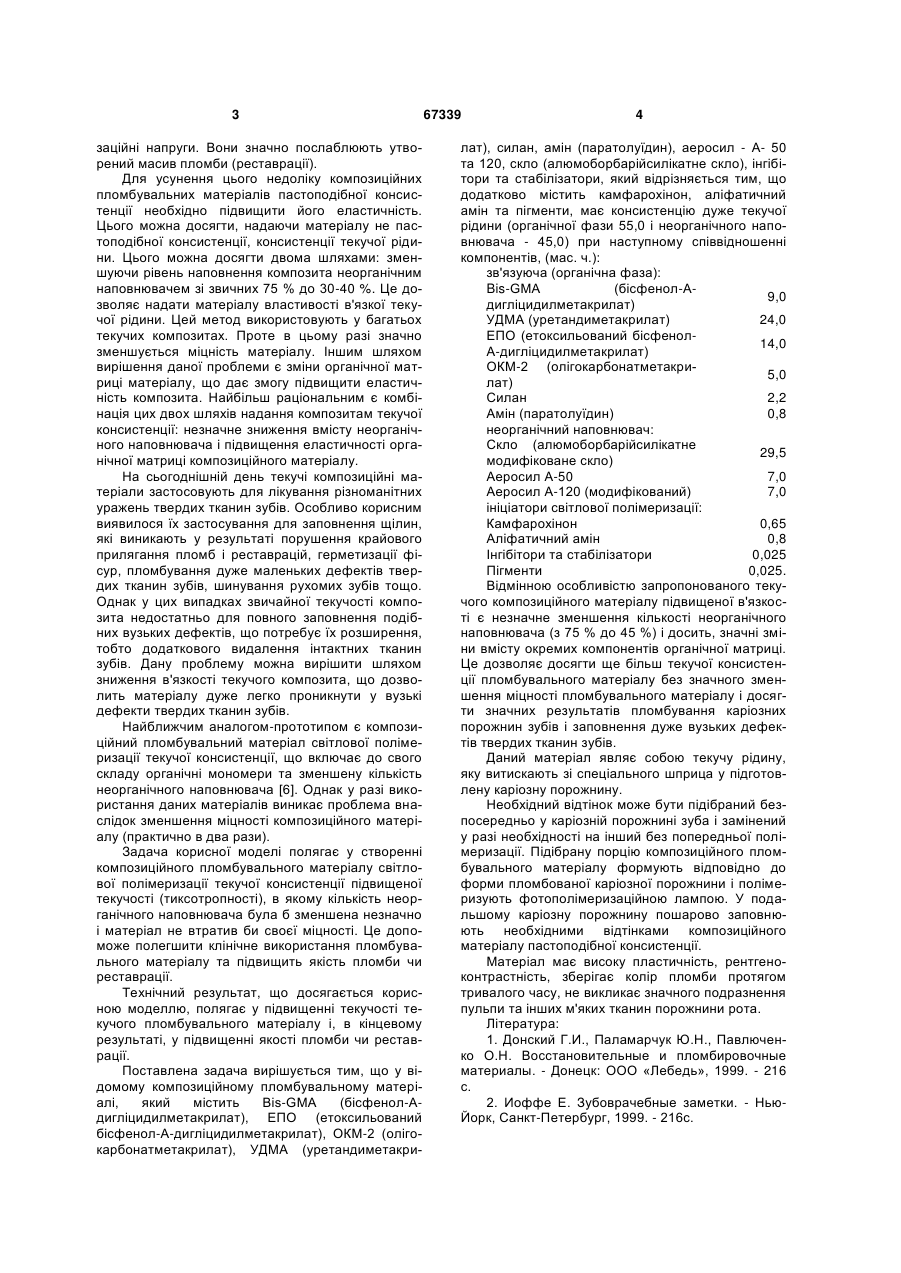

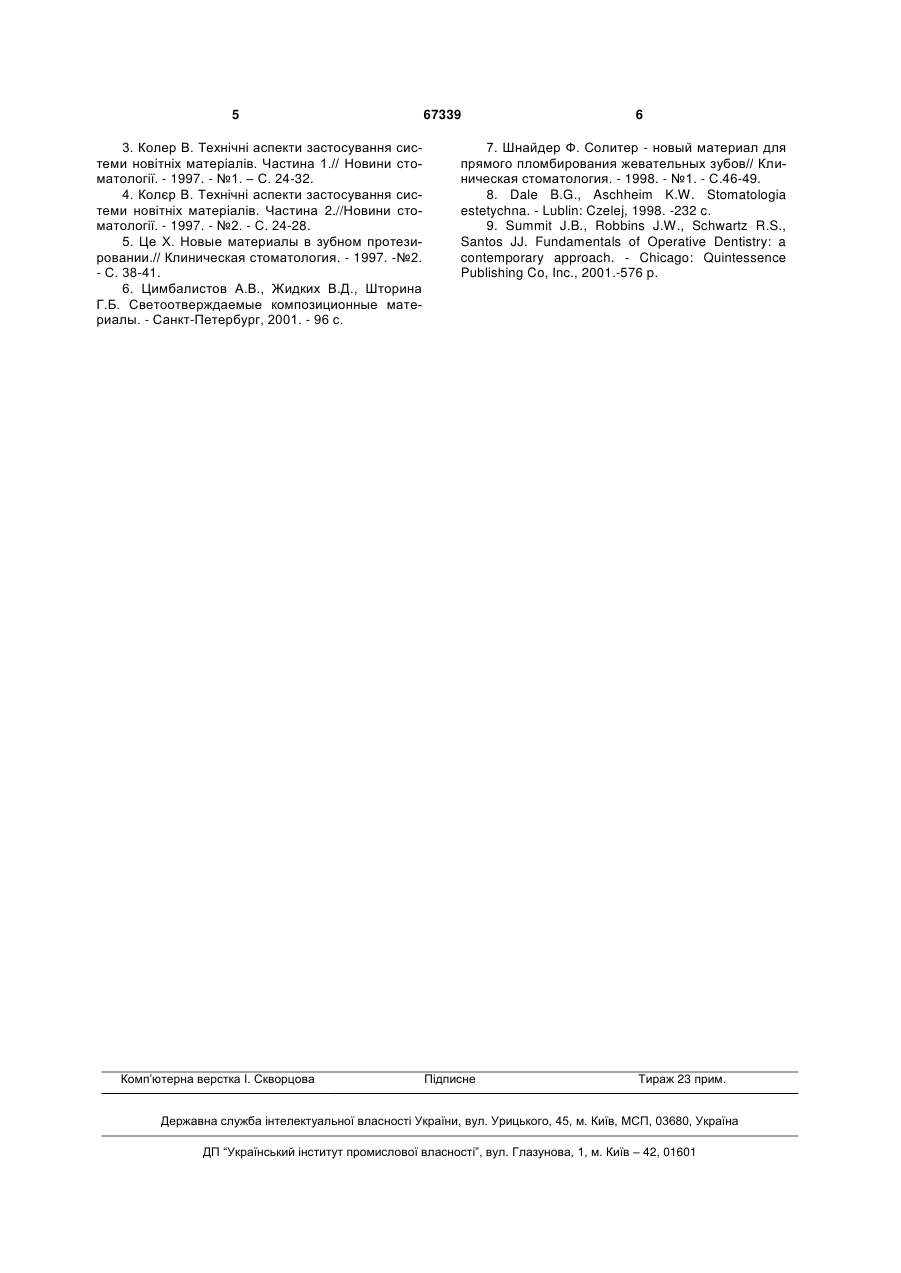

Текучий композиційний матеріал для пломбування зубів підвищеної текучості, що містить BisGMA (бісфенол-А-дигліцидилметакрилат), ΕΠΟ (етоксильований бісфенол-Адигліцидилметакрилат), ОКМ-2 (олігокарбонатметакрилат), УДМА (уретандиметакрилат), силан, амін (паратолуїдин), аеросил - А-50 та 120, скло (алюмоборбарійсилікатне скло), інгібітори та стабілізатори, який відрізняється тим, що додатково містить камфарохінон, аліфатичний амін та пігменти, має консистенцію дуже текучої рідини (органічної фази 55,0 і неорганічного наповнювача - 45,0) U 1 3 заційні напруги. Вони значно послаблюють утворений масив пломби (реставрації). Для усунення цього недоліку композиційних пломбувальних матеріалів пастоподібної консистенції необхідно підвищити його еластичність. Цього можна досягти, надаючи матеріалу не пастоподібної консистенції, консистенції текучої рідини. Цього можна досягти двома шляхами: зменшуючи рівень наповнення композита неорганічним наповнювачем зі звичних 75 % до 30-40 %. Це дозволяє надати матеріалу властивості в'язкої текучої рідини. Цей метод використовують у багатьох текучих композитах. Проте в цьому разі значно зменшується міцність матеріалу. Іншим шляхом вирішення даної проблеми є зміни органічної матриці матеріалу, що дає змогу підвищити еластичність композита. Найбільш раціональним є комбінація цих двох шляхів надання композитам текучої консистенції: незначне зниження вмісту неорганічного наповнювача і підвищення еластичності органічної матриці композиційного матеріалу. На сьогоднішній день текучі композиційні матеріали застосовують для лікування різноманітних уражень твердих тканин зубів. Особливо корисним виявилося їх застосування для заповнення щілин, які виникають у результаті порушення крайового прилягання пломб і реставрацій, герметизації фісур, пломбування дуже маленьких дефектів твердих тканин зубів, шинування рухомих зубів тощо. Однак у цих випадках звичайної текучості композита недостатньо для повного заповнення подібних вузьких дефектів, що потребує їх розширення, тобто додаткового видалення інтактних тканин зубів. Дану проблему можна вирішити шляхом зниження в'язкості текучого композита, що дозволить матеріалу дуже легко проникнути у вузькі дефекти твердих тканин зубів. Найближчим аналогом-прототипом є композиційний пломбувальний матеріал світлової полімеризації текучої консистенції, що включає до свого складу органічні мономери та зменшену кількість неорганічного наповнювача [6]. Однак у разі використання даних матеріалів виникає проблема внаслідок зменшення міцності композиційного матеріалу (практично в два рази). Задача корисної моделі полягає у створенні композиційного пломбувального матеріалу світлової полімеризації текучої консистенції підвищеної текучості (тиксотропності), в якому кількість неорганічного наповнювача була б зменшена незначно і матеріал не втратив би своєї міцності. Це допоможе полегшити клінічне використання пломбувального матеріалу та підвищить якість пломби чи реставрації. Технічний результат, що досягається корисною моделлю, полягає у підвищенні текучості текучого пломбувального матеріалу і, в кінцевому результаті, у підвищенні якості пломби чи реставрації. Поставлена задача вирішується тим, що у відомому композиційному пломбувальному матеріалі, який містить Bis-GMA (бісфенол-Адигліцидилметакрилат), ΕΠΟ (етоксильований бісфенол-А-дигліцидилметакрилат), ОКМ-2 (олігокарбонатметакрилат), УДМА (уретандиметакри 67339 4 лат), силан, амін (паратолуїдин), аеросил - А- 50 та 120, скло (алюмоборбарійсилікатне скло), інгібітори та стабілізатори, який відрізняється тим, що додатково містить камфарохінон, аліфатичний амін та пігменти, має консистенцію дуже текучої рідини (органічної фази 55,0 і неорганічного наповнювача - 45,0) при наступному співвідношенні компонентів, (мас. ч.): зв'язуюча (органічна фаза): Bis-GMA (бісфенол-А9,0 дигліцидилметакрилат) УДMA (уретандиметакрилат) 24,0 ΕΠΟ (етоксильований бісфенол14,0 А-дигліцидилметакрилат) ОКМ-2 (олігокарбонатметакри5,0 лат) Силан 2,2 Амін (паратолуїдин) 0,8 неорганічний наповнювач: Скло (алюмоборбарійсилікатне 29,5 модифіковане скло) Аеросил А-50 7,0 Аеросил А-120 (модифікований) 7,0 ініціатори світлової полімеризації: Камфарохінон 0,65 Аліфатичний амін 0,8 Інгібітори та стабілізатори 0,025 Пігменти 0,025. Відмінною особливістю запропонованого текучого композиційного матеріалу підвищеної в'язкості є незначне зменшення кількості неорганічного наповнювача (з 75 % до 45 %) і досить, значні зміни вмісту окремих компонентів органічної матриці. Це дозволяє досягти ще більш текучої консистенції пломбувального матеріалу без значного зменшення міцності пломбувального матеріалу і досягти значних результатів пломбування каріозних порожнин зубів і заповнення дуже вузьких дефектів твердих тканин зубів. Даний матеріал являє собою текучу рідину, яку витискають зі спеціального шприца у підготовлену каріозну порожнину. Необхідний відтінок може бути підібраний безпосередньо у каріозній порожнині зуба і замінений у разі необхідності на інший без попередньої полімеризації. Підібрану порцію композиційного пломбувального матеріалу формують відповідно до форми пломбованої каріозної порожнини і полімеризують фотополімеризаційною лампою. У подальшому каріозну порожнину пошарово заповнюють необхідними відтінками композиційного матеріалу пастоподібної консистенції. Матеріал має високу пластичність, рентгеноконтрастність, зберігає колір пломби протягом тривалого часу, не викликає значного подразнення пульпи та інших м'яких тканин порожнини рота. Література: 1. Донский Г.И., Паламарчук Ю.Н., Павлюченко О.Н. Восстановительные и пломбировочные материалы. - Донецк: ООО «Лебедь», 1999. - 216 с. 2. Иоффе Е. Зубоврачебные заметки. - НьюЙорк, Санкт-Петербург, 1999. - 216с. 5 3. Колер В. Технічні аспекти застосування системи новітніх матеріалів. Частина 1.// Новини стоматології. - 1997. - №1. – С. 24-32. 4. Колєр В. Технічні аспекти застосування системи новітніх матеріалів. Частина 2.//Новини стоматології. - 1997. - №2. - С. 24-28. 5. Це X. Новые материалы в зубном протезировании.// Клиническая стоматология. - 1997. -№2. - С. 38-41. 6. Цимбалистов А.В., Жидких В.Д., Шторина Г.Б. Светоотверждаемые композиционные материалы. - Санкт-Петербург, 2001. - 96 с. Комп’ютерна верстка І. Скворцова 67339 6 7. Шнайдер Ф. Солитер - новый материал для прямого пломбирования жевательных зубов// Клиническая стоматология. - 1998. - №1. - С.46-49. 8. Dale B.G., Aschheim K.W. Stomatologia estetychna. - Lublin: Czelej, 1998. -232 c. 9. Summit J.B., Robbins J.W., Schwartz R.S., Santos JJ. Fundamentals of Operative Dentistry: a contemporary approach. - Chicago: Quintessence Publishing Co, Inc., 2001.-576 p. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
