Спосіб визначення деформацій підземного трубопроводу і взаємозв’язку деформацій ґрунту і трубопроводу при підземному вийманні вугілля

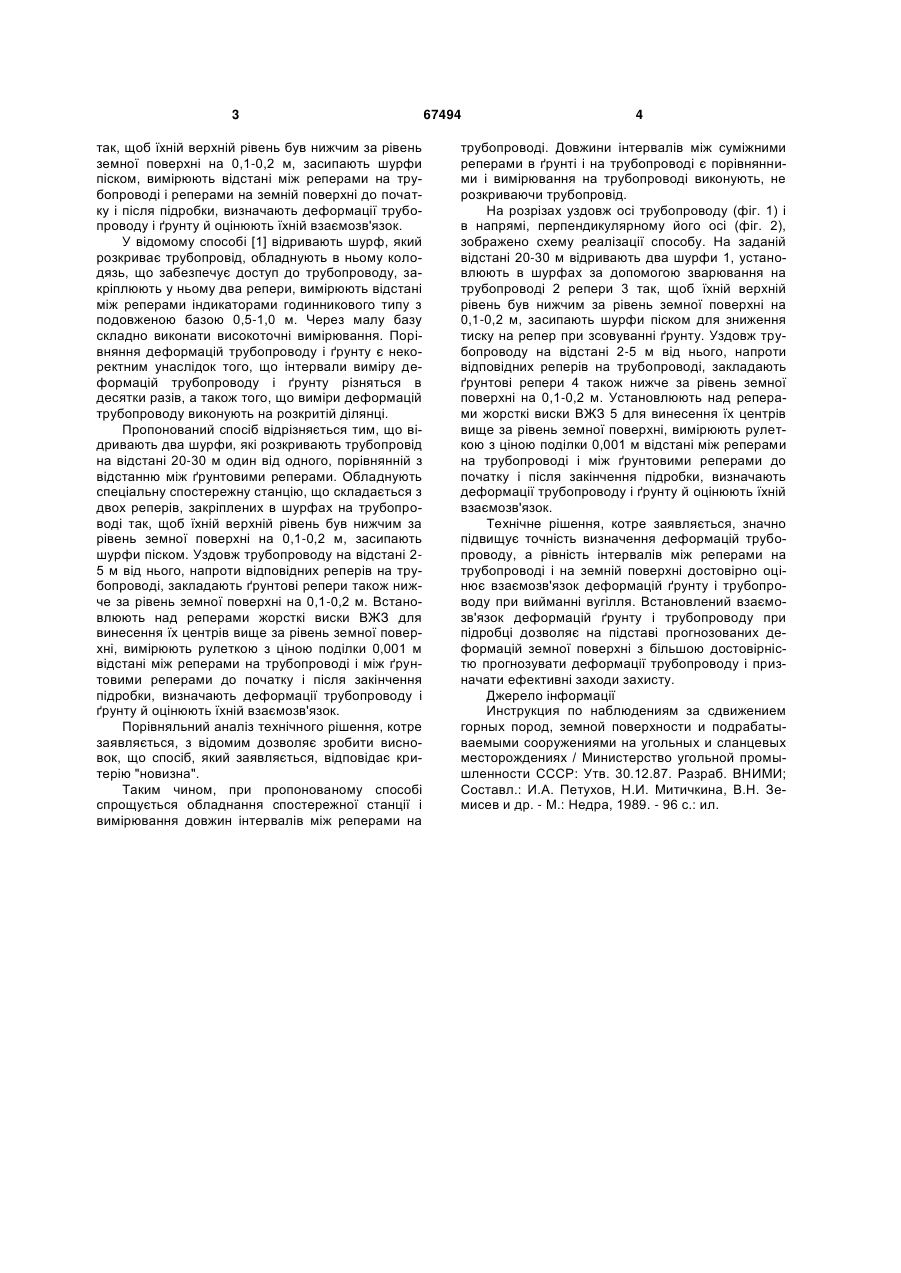

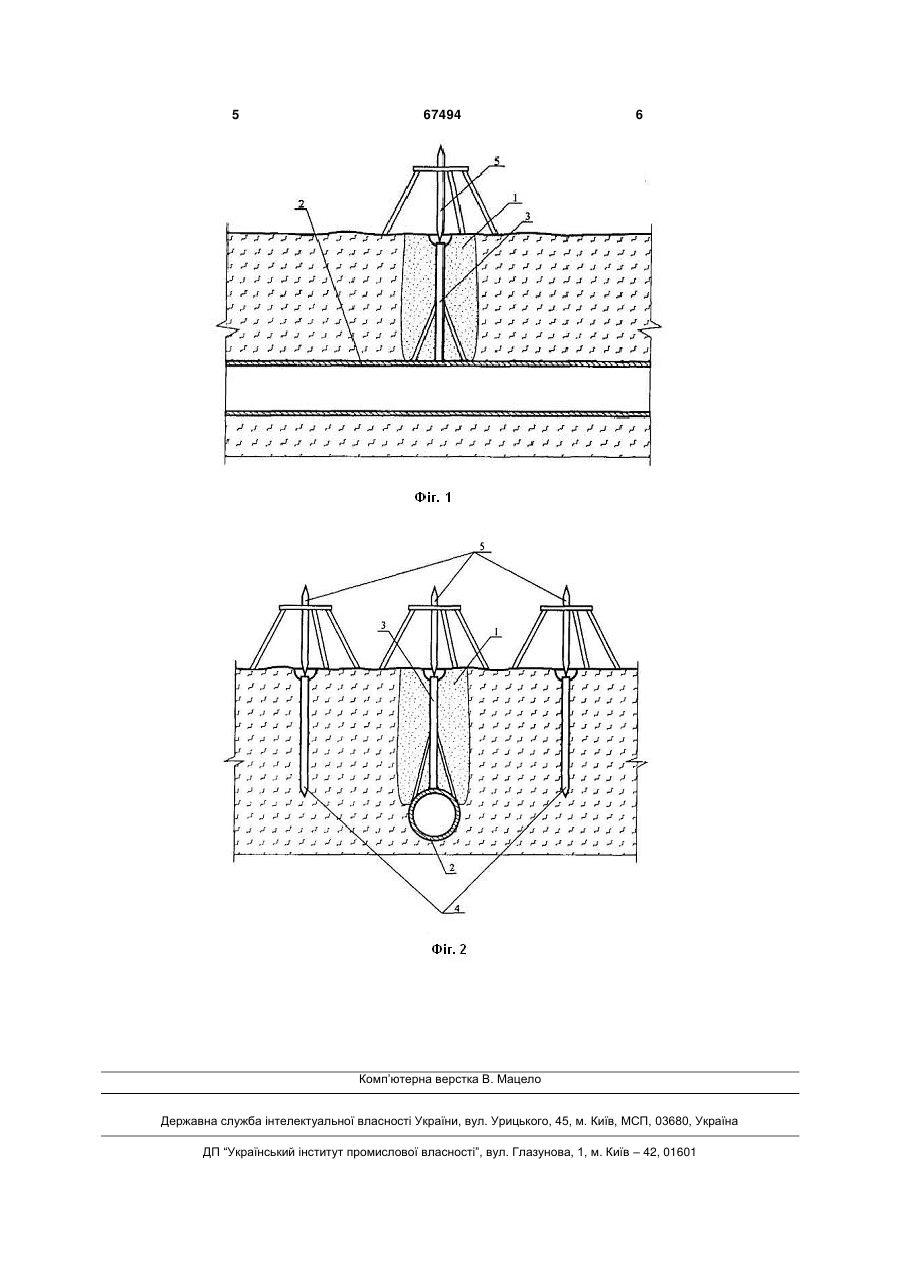

Спосіб визначення деформацій підземного трубопроводу і взаємозв'язку деформацій ґрунту і трубопроводу при підземному вийманні вугілля, 3 так, щоб їхній верхній рівень був нижчим за рівень земної поверхні на 0,1-0,2 м, засипають шурфи піском, вимірюють відстані між реперами на трубопроводі і реперами на земній поверхні до початку і після підробки, визначають деформації трубопроводу і ґрунту й оцінюють їхній взаємозв'язок. У відомому способі [1] відривають шурф, який розкриває трубопровід, обладнують в ньому колодязь, що забезпечує доступ до трубопроводу, закріплюють у ньому два репери, вимірюють відстані між реперами індикаторами годинникового типу з подовженою базою 0,5-1,0 м. Через малу базу складно виконати високоточні вимірювання. Порівняння деформацій трубопроводу і ґрунту є некоректним унаслідок того, що інтервали виміру деформацій трубопроводу і ґрунту різняться в десятки разів, а також того, що виміри деформацій трубопроводу виконують на розкритій ділянці. Пропонований спосіб відрізняється тим, що відривають два шурфи, які розкривають трубопровід на відстані 20-30 м один від одного, порівнянній з відстанню між ґрунтовими реперами. Обладнують спеціальну спостережну станцію, що складається з двох реперів, закріплених в шурфах на трубопроводі так, щоб їхній верхній рівень був нижчим за рівень земної поверхні на 0,1-0,2 м, засипають шурфи піском. Уздовж трубопроводу на відстані 25 м від нього, напроти відповідних реперів на трубопроводі, закладають ґрунтові репери також нижче за рівень земної поверхні на 0,1-0,2 м. Встановлюють над реперами жорсткі виски ВЖЗ для винесення їх центрів вище за рівень земної поверхні, вимірюють рулеткою з ціною поділки 0,001 м відстані між реперами на трубопроводі і між ґрунтовими реперами до початку і після закінчення підробки, визначають деформації трубопроводу і ґрунту й оцінюють їхній взаємозв'язок. Порівняльний аналіз технічного рішення, котре заявляється, з відомим дозволяє зробити висновок, що спосіб, який заявляється, відповідає критерію "новизна". Таким чином, при пропонованому способі спрощується обладнання спостережної станції і вимірювання довжин інтервалів між реперами на 67494 4 трубопроводі. Довжини інтервалів між суміжними реперами в ґрунті і на трубопроводі є порівнянними і вимірювання на трубопроводі виконують, не розкриваючи трубопровід. На розрізах уздовж осі трубопроводу (фіг. 1) і в напрямі, перпендикулярному його осі (фіг. 2), зображено схему реалізації способу. На заданій відстані 20-30 м відривають два шурфи 1, установлюють в шурфах за допомогою зварювання на трубопроводі 2 репери 3 так, щоб їхній верхній рівень був нижчим за рівень земної поверхні на 0,1-0,2 м, засипають шурфи піском для зниження тиску на репер при зсовуванні ґрунту. Уздовж трубопроводу на відстані 2-5 м від нього, напроти відповідних реперів на трубопроводі, закладають ґрунтові репери 4 також нижче за рівень земної поверхні на 0,1-0,2 м. Установлюють над реперами жорсткі виски ВЖЗ 5 для винесення їх центрів вище за рівень земної поверхні, вимірюють рулеткою з ціною поділки 0,001 м відстані між реперами на трубопроводі і між ґрунтовими реперами до початку і після закінчення підробки, визначають деформації трубопроводу і ґрунту й оцінюють їхній взаємозв'язок. Технічне рішення, котре заявляється, значно підвищує точність визначення деформацій трубопроводу, а рівність інтервалів між реперами на трубопроводі і на земній поверхні достовірно оцінює взаємозв'язок деформацій ґрунту і трубопроводу при вийманні вугілля. Встановлений взаємозв'язок деформацій ґрунту і трубопроводу при підробці дозволяє на підставі прогнозованих деформацій земної поверхні з більшою достовірністю прогнозувати деформації трубопроводу і призначати ефективні заходи захисту. Джерело інформації Инструкция по наблюдениям за сдвижением горных пород, земной поверхности и подрабатываемыми сооружениями на угольных и сланцевых месторождениях / Министерство угольной промышленности СССР: Утв. 30.12.87. Разраб. ВНИМИ; Составл.: И.А. Петухов, Н.И. Митичкина, В.Н. Земисев и др. - М.: Недра, 1989. - 96 с.: ил. 5 67494 6 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
