Спосіб визначення коефіцієнтів а,в,с,d чотириполюсника
Номер патенту: 67516
Опубліковано: 27.02.2012
Автори: Агбомассу Виньон Лоран, Китаєв Олександр Васильович, Глухова Валентина Іванівна
Формула / Реферат
Спосіб визначення коефіцієнтів Α, B, C, D чотириполюсника за результатами виміру напруг, струмів і фазових зрушень у режимах холостого ходу й короткого замикання, який відрізняється тим, що визначення шуканих коефіцієнтів здійснюють за показниками амперметра й вольтметрів, що вимірюють у режимах холостого ходу струм і напруги джерела, входу, виходу й поздовжніх опорах чотириполюсника, а також на зразковому опорі, увімкненому послідовно із затисками входу при визначенні коефіцієнта С.
Текст

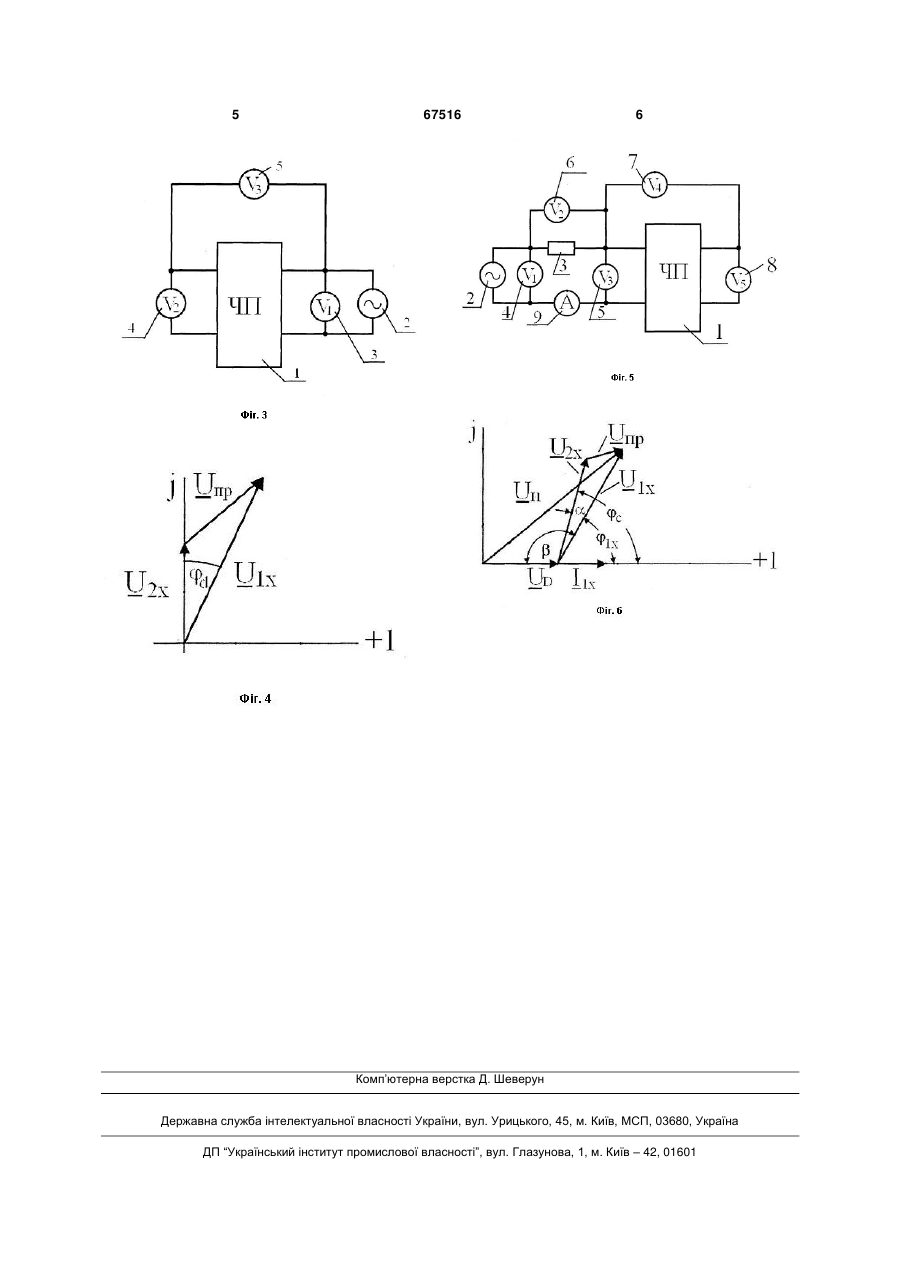

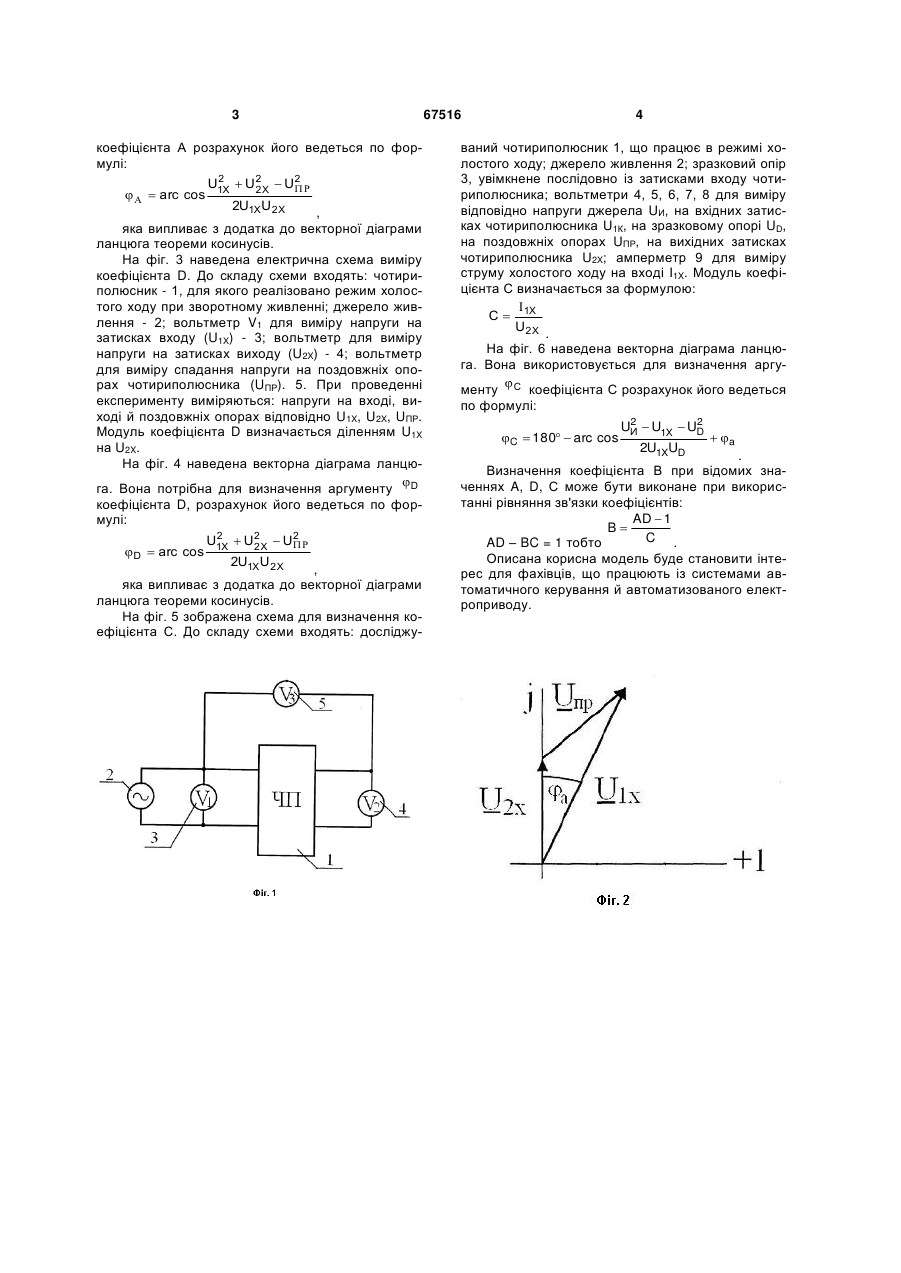

Спосіб визначення коефіцієнтів Α, B, C, D чотириполюсника за результатами виміру напруг, 3 коефіцієнта А розрахунок його ведеться по формулі: arc cos 2 U1X U2 X U2 2 2U1XU2 X , яка випливає з додатка до векторної діаграми ланцюга теореми косинусів. На фіг. 3 наведена електрична схема виміру коефіцієнта D. До складу схеми входять: чотириполюсник - 1, для якого реалізовано режим холостого ходу при зворотному живленні; джерело живлення - 2; вольтметр V1 для виміру напруги на затисках входу (U1X) - 3; вольтметр для виміру напруги на затисках виходу (U2X) - 4; вольтметр для виміру спадання напруги на поздовжніх опорах чотириполюсника (UПР). 5. При проведенні експерименту виміряються: напруги на вході, виході й поздовжніх опорах відповідно U1X, U2X, UПР. Модуль коефіцієнта D визначається діленням U1X на U2X. На фіг. 4 наведена векторна діаграма ланцю га. Вона потрібна для визначення аргументу D коефіцієнта D, розрахунок його ведеться по формулі: D arc cos 2 U1X U2 X U2 2 2U1XU2 X , яка випливає з додатка до векторної діаграми ланцюга теореми косинусів. На фіг. 5 зображена схема для визначення коефіцієнта С. До складу схеми входять: досліджу 67516 4 ваний чотириполюсник 1, що працює в режимі холостого ходу; джерело живлення 2; зразковий опір 3, увімкнене послідовно із затисками входу чотириполюсника; вольтметри 4, 5, 6, 7, 8 для виміру відповідно напруги джерела UИ, на вхідних затисках чотириполюсника U1К, на зразковому опорі UD, на поздовжніх опорах UПР, на вихідних затисках чотириполюсника U2X; амперметр 9 для виміру струму холостого ходу на вході I1X. Модуль коефіцієнта С визначається за формулою: C 1X U2 X . На фіг. 6 наведена векторна діаграма ланцюга. Вона використовується для визначення аргу менту C коефіцієнта С розрахунок його ведеться по формулі: C 180 arc cos 2 2 UИ U1X UD 2U1XUD a . Визначення коефіцієнта В при відомих значеннях A, D, С може бути виконане при використанні рівняння зв'язки коефіцієнтів: AD 1 B C . AD – BC = 1 тобто Описана корисна модель буде становити інтерес для фахівців, що працюють із системами автоматичного керування й автоматизованого електроприводу. 5 67516 6 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for determination of coefficients a, b, c, d of a quadripole
Автори англійськоюKytaiev Oleksandr Vasyliovych, Agbomassu Vinion Loran, Glukhova Valentyna Ivanivna
Назва патенту російськоюСпособ определения коэффициентов а,в,с,d четырехполюсника
Автори російськоюКитаев Александр Васильевич, Агбомассу Виньон Лоран, Глухова Валентина Ивановна
МПК / Мітки
МПК: G01R 27/28
Мітки: спосіб, коефіцієнтів, а,в,с,d, визначення, чотириполюсника
