Інструмент для виготовлення корозійних препаратів судин головного мозку та його оболонок

Завантажити PDF файл.

Формула / Реферат

1. Інструмент для виготовлення корозійних препаратів судин головного мозку та його оболонок, що містить голку, корпус та поршень, який відрізняється тим, що голкоподібна частина має конусоподібний канал, з'єднаний з герметичним корпусом-резервуаром для соляної кислоти та поршнем з пальцевим важелем.

2. Інструмент за п. 1, який відрізняється тим, що голкоподібна частина має списоподібний кінець з бічними різальними краями для руйнування артефактів та непотрібних мозкових тканин.

Текст

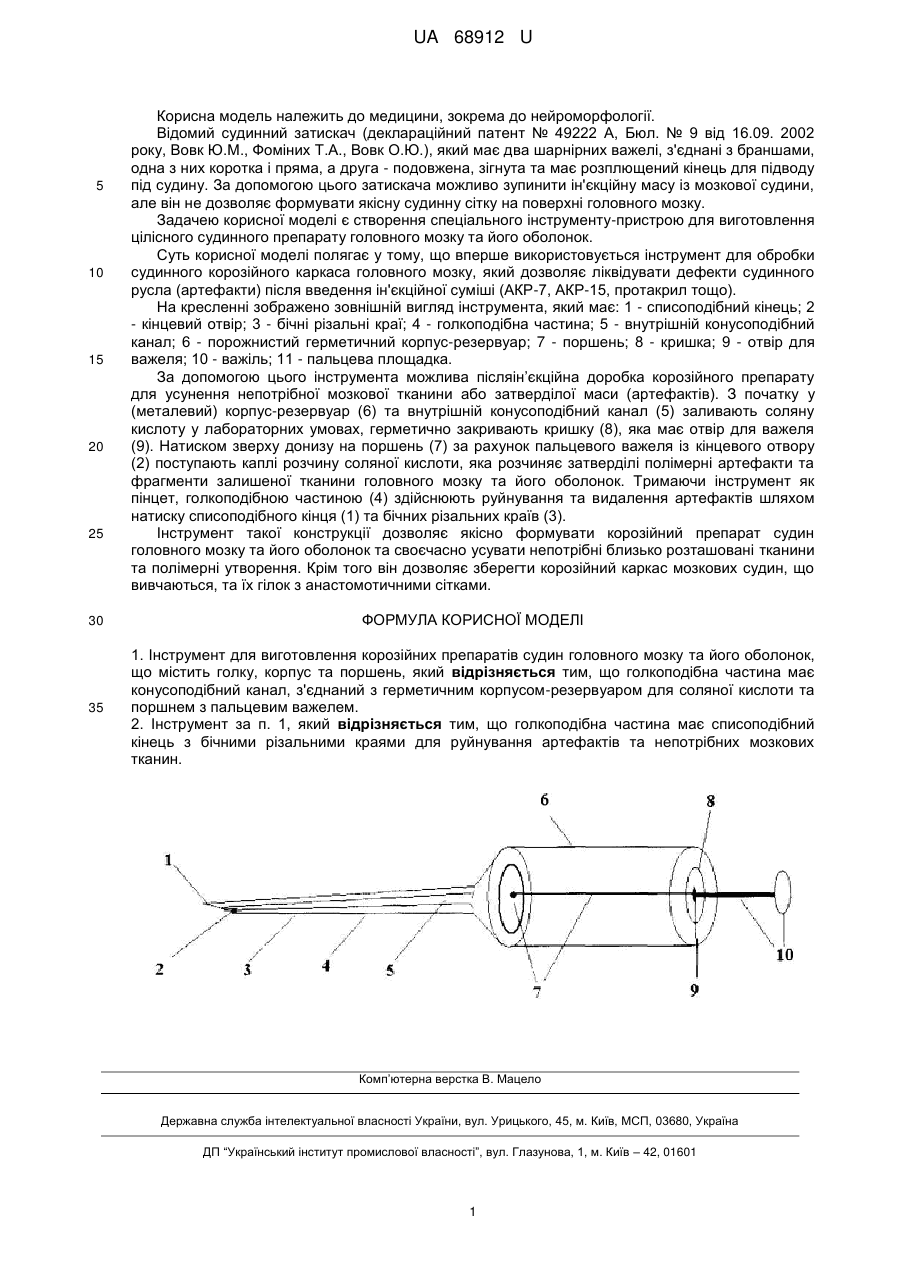

Реферат: Інструмент для виготовлення корозійних препаратів судин головного мозку та його оболонок, що містить голку, корпус та поршень, причому голкоподібна частина має конусоподібний канал, з'єднаний з герметичним корпусом-резервуаром для соляної кислоти та поршнем з пальцевим важелем. UA 68912 U (12) UA 68912 U UA 68912 U 5 10 15 20 25 Корисна модель належить до медицини, зокрема до нейроморфології. Відомий судинний затискач (деклараційний патент № 49222 А, Бюл. № 9 від 16.09. 2002 року, Вовк Ю.М., Фоміних Т.А., Вовк О.Ю.), який має два шарнірних важелі, з'єднані з браншами, одна з них коротка і пряма, а друга - подовжена, зігнута та має розплющений кінець для підводу під судину. За допомогою цього затискача можливо зупинити ін'єкційну масу із мозкової судини, але він не дозволяє формувати якісну судинну сітку на поверхні головного мозку. Задачею корисної моделі є створення спеціального інструменту-пристрою для виготовлення цілісного судинного препарату головного мозку та його оболонок. Суть корисної моделі полягає у тому, що вперше використовується інструмент для обробки судинного корозійного каркаса головного мозку, який дозволяє ліквідувати дефекти судинного русла (артефакти) після введення ін'єкційної суміші (АКР-7, АКР-15, протакрил тощо). На кресленні зображено зовнішній вигляд інструмента, який має: 1 - списоподібний кінець; 2 - кінцевий отвір; 3 - бічні різальні краї; 4 - голкоподібна частина; 5 - внутрішній конусоподібний канал; 6 - порожнистий герметичний корпус-резервуар; 7 - поршень; 8 - кришка; 9 - отвір для важеля; 10 - важіль; 11 - пальцева площадка. За допомогою цього інструмента можлива післяін’єкційна доробка корозійного препарату для усунення непотрібної мозкової тканини або затверділої маси (артефактів). З початку у (металевий) корпус-резервуар (6) та внутрішній конусоподібний канал (5) заливають соляну кислоту у лабораторних умовах, герметично закривають кришку (8), яка має отвір для важеля (9). Натиском зверху донизу на поршень (7) за рахунок пальцевого важеля із кінцевого отвору (2) поступають каплі розчину соляної кислоти, яка розчиняє затверділі полімерні артефакти та фрагменти залишеної тканини головного мозку та його оболонок. Тримаючи інструмент як пінцет, голкоподібною частиною (4) здійснюють руйнування та видалення артефактів шляхом натиску списоподібного кінця (1) та бічних різальних країв (3). Інструмент такої конструкції дозволяє якісно формувати корозійний препарат судин головного мозку та його оболонок та своєчасно усувати непотрібні близько розташовані тканини та полімерні утворення. Крім того він дозволяє зберегти корозійний каркас мозкових судин, що вивчаються, та їх гілок з анастомотичними сітками. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 1. Інструмент для виготовлення корозійних препаратів судин головного мозку та його оболонок, що містить голку, корпус та поршень, який відрізняється тим, що голкоподібна частина має конусоподібний канал, з'єднаний з герметичним корпусом-резервуаром для соляної кислоти та поршнем з пальцевим важелем. 2. Інструмент за п. 1, який відрізняється тим, що голкоподібна частина має списоподібний кінець з бічними різальними краями для руйнування артефактів та непотрібних мозкових тканин. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1

Дивитися

Додаткова інформація

Назва патенту англійською

Instrument for preparing corrosive specimens of blood vessels of brains and cerebral meninges

Автори англійською

Vovk Oleh Yuriiovych, Cherno Valerii Stepanovych, Shmarhaliov Andrii Oleksandrovych

Назва патенту російською

Инструмент для изготовления коррозийных препаратов сосудов головного мозга и его оболочек

Автори російською

Вовк Олег Юрьевич, Черно Валерий Степанович, Шмаргалев Андрей Александрович

МПК / Мітки

МПК: A61B 17/00

Мітки: оболонок, виготовлення, мозку, головного, препаратів, інструмент, корозійних, судин
