Радіальний відстійник

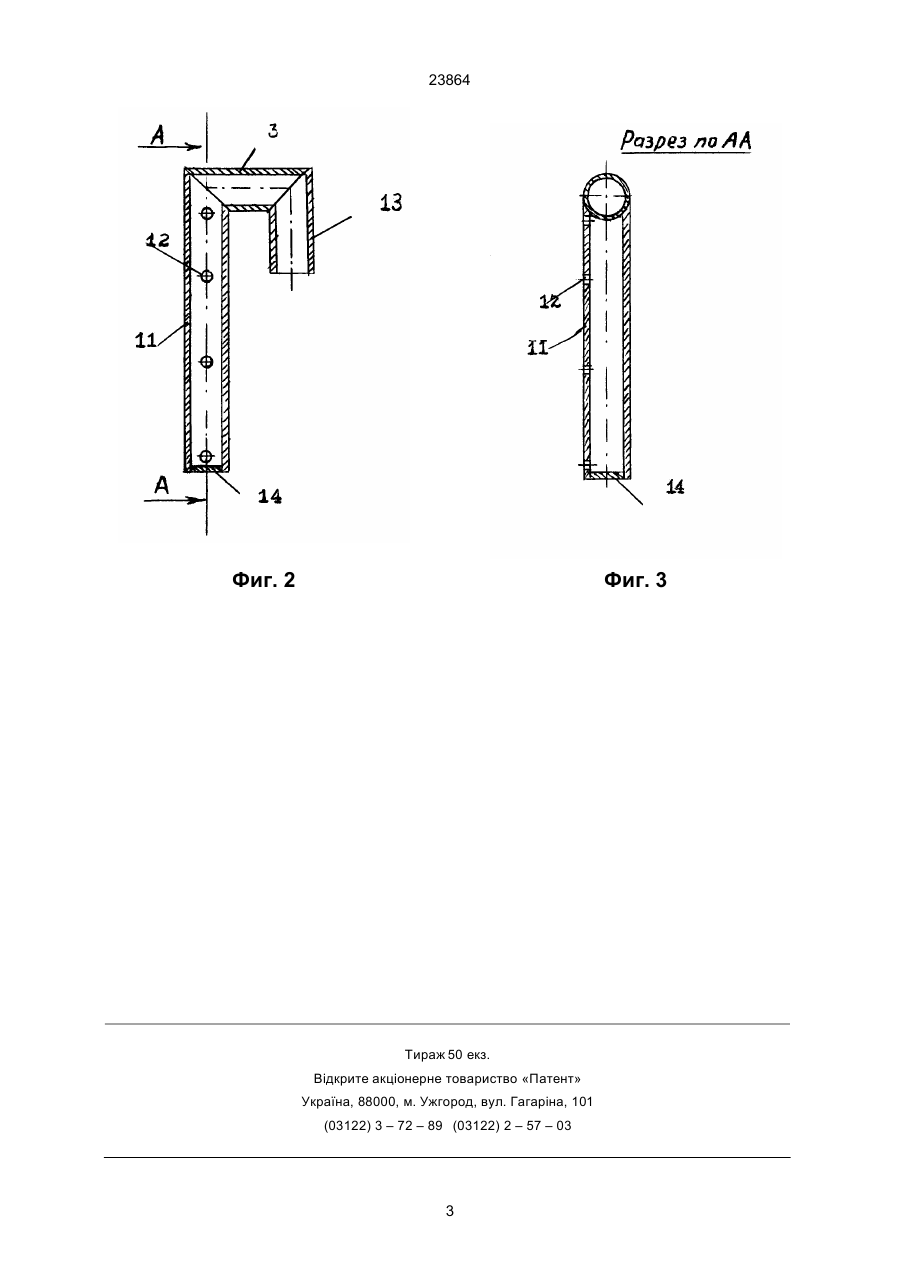

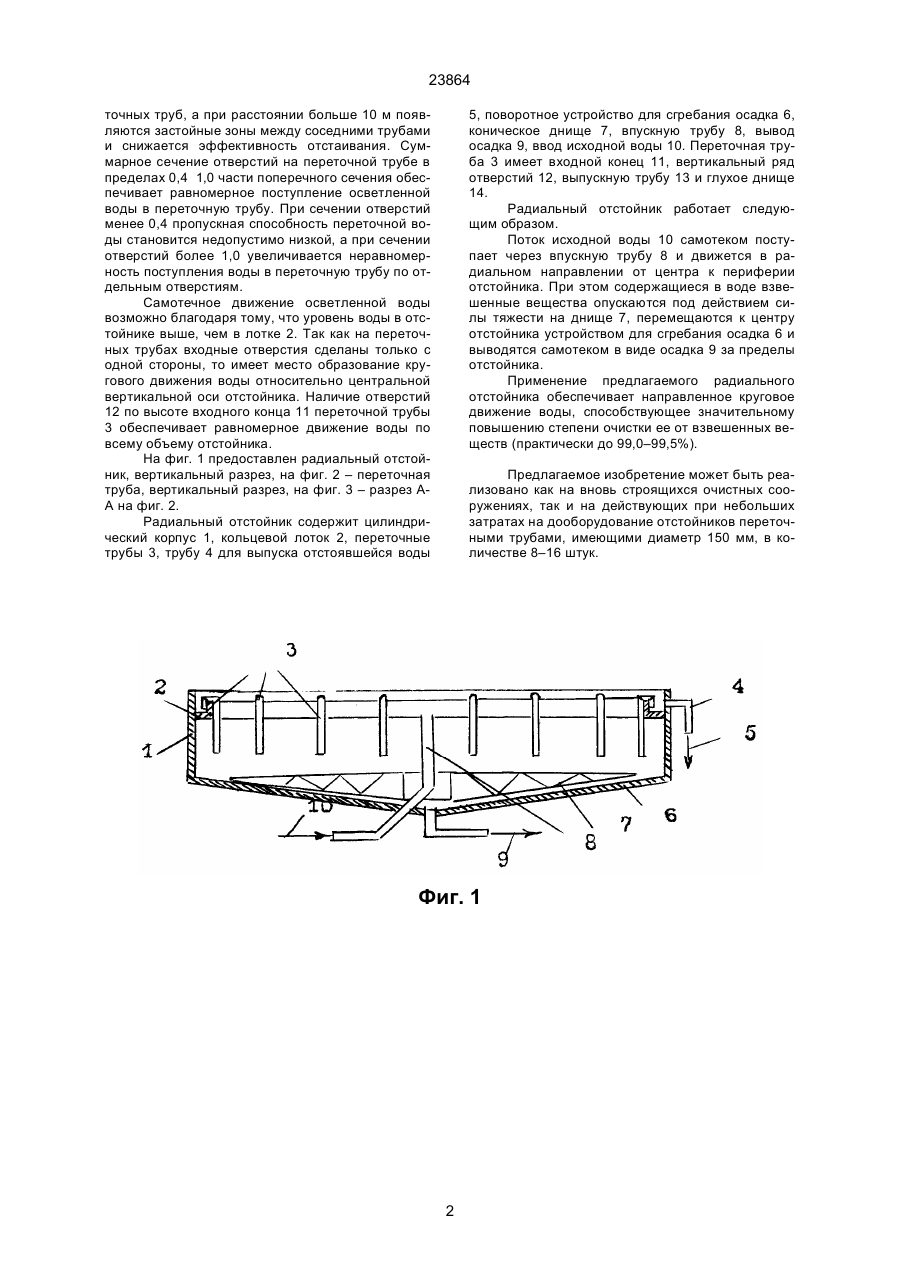

Радиальный отстойник, содержащий цилиндрический железобетонный корпус с коническим дном и центральным распределительным устройством, представляющим собой вертикальную тру бу, переходящую в расширяющийся раструб, выполненный в виде цилиндрической дырчатой перегородки, скребковый механизм, прикрепленный к размещенной в центральной части вращающейся ферме, периферийный сборный лоток, образующий с бортом отстойника кольцевую зону, отличающийся тем, что по периметру сборного лотка с шагом, равным 4 – 10 м, установлены переточные трубы, нижние концы которых опущены в отстойник вертикально вниз на глубину, равную 0,5 - 0,8 его высоты, при этом каждая из труб выполнена с глухим днищем и с вертикальным рядом отверстий, поперечные сечения которых находятся в плоскости, перпендикулярной стенке лотка, и равны по величине 0,4 - 1,0 поперечного сечения трубы. В.Ш. (13) 23864 (11) UA его высоты, при этом каждая из труб выполнена с глухим днищем и с вертикальным рядом отверстий, поперечные сечения которых находятся в плоскости, перпендикулярной стенке лотка и равны по величине 0,4–1,0 поперечного сечения трубы. Поперечные трубы отбирают осветленную воду из глубинных слоев отстойника и тем самым повышают эффективность отстаивания, так как входящие концы труб опущены вертикально вниз на 0,5–0,8 части глубины отстойника, в то время как лоток в прототипе устройства обеспечивает сбор воды в тонком поверхностном слое, равном 0,02–0,04 м. Опускать входной конец ниже 0,8 части глубины отстойника недопустимо из-за возможного попадания в переточную трубу осадка, а выше 0,5 части не будет обеспечиваться высокая степень отстаивания из-за сохранения застойных зон в нижней половине отстойника. Наличие глухого днища позволяет пропускать больше воды через вертикальный ряд отверстий на входом конце переточной трубы. Эти отверстия и их расположение относительно лотка обеспечивают возникновение кругового движения воды вдоль корпуса отстойника и лотка. Тем самым достигается возможность установки переточных труб на расстоянии друг от друга 4–10 м. Причем, делать это расстояние меньше 4 м нецелесообразно из-за большого расхода материала на изготовление пере (19) Изобретение относится к технике отстаивания жидкостей и может найти применение на станциях биологической очистки бытовых и промышленных сточных вод. Наиболее близким по своей сущности и достигаемому результату является радиальный отстойник, содержащий корпус с днищем, устройства для центрального ввода и распределения исходной воды, периферийный лоток для сбора и отвода осветленной воды, устройство для отвода осадка [1]. Недостаток известного устройства состоит в том, что эффективность отстаивания воды не превышает 60% из-за наличия обширных застойных зон в средних и низких слоях воды под лотком. В основу изобретения поставлена задача усовершенствования устройства путем увеличения объема активной зоны отстойника, что приведет к повышению степени осветления воды. Поставленная задача решается тем, что в радиальном отстойнике, содержащем цилиндрический корпус с коническим днищем, устройство для центрального ввода и распределения исходной воды, периферийный кольцевой лоток для сбора и отвода осветленной воды, устройство для удаления осадка, по периметру кольцевого лотка с шагом равным 4–10 м установлены переточные трубы, нижние концы которых опущены в отстойник вертикально вниз на глубину, равную 0,5–0,8 C2 ____________________ 23864 точных труб, а при расстоянии больше 10 м появляются застойные зоны между соседними трубами и снижается эффективность отстаивания. Суммарное сечение отверстий на переточной трубе в пределах 0,4 1,0 части поперечного сечения обеспечивает равномерное поступление осветленной воды в переточную трубу. При сечении отверстий менее 0,4 пропускная способность переточной воды становится недопустимо низкой, а при сечении отверстий более 1,0 увеличивается неравномерность поступления воды в переточную трубу по отдельным отверстиям. Самотечное движение осветленной воды возможно благодаря тому, что уровень воды в отстойнике выше, чем в лотке 2. Так как на переточных трубах входные отверстия сделаны только с одной стороны, то имеет место образование кругового движения воды относительно центральной вертикальной оси отстойника. Наличие отверстий 12 по высоте входного конца 11 переточной трубы 3 обеспечивает равномерное движение воды по всему объему отстойника. На фиг. 1 предоставлен радиальный отстойник, вертикальный разрез, на фиг. 2 – переточная труба, вертикальный разрез, на фиг. 3 – разрез АА на фиг. 2. Радиальный отстойник содержит цилиндрический корпус 1, кольцевой лоток 2, переточные трубы 3, трубу 4 для выпуска отстоявшейся воды 5, поворотное устройство для сгребания осадка 6, коническое днище 7, впускную трубу 8, вывод осадка 9, ввод исходной воды 10. Переточная труба 3 имеет входной конец 11, вертикальный ряд отверстий 12, выпускную трубу 13 и глухое днище 14. Радиальный отстойник работает следующим образом. Поток исходной воды 10 самотеком поступает через впускную трубу 8 и движется в радиальном направлении от центра к периферии отстойника. При этом содержащиеся в воде взвешенные вещества опускаются под действием силы тяжести на днище 7, перемещаются к центру отстойника устройством для сгребания осадка 6 и выводятся самотеком в виде осадка 9 за пределы отстойника. Применение предлагаемого радиального отстойника обеспечивает направленное круговое движение воды, способствующее значительному повышению степени очистки ее от взвешенных веществ (практически до 99,0–99,5%). Предлагаемое изобретение может быть реализовано как на вновь строящихся очистных сооружениях, так и на действующих при небольших затратах на дооборудование отстойников переточными трубами, имеющими диаметр 150 мм, в количестве 8–16 штук. Фиг. 1 2 23864 Фиг. 2 Фиг. 3 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 3
