Кумулятивний замикаючий пристрій

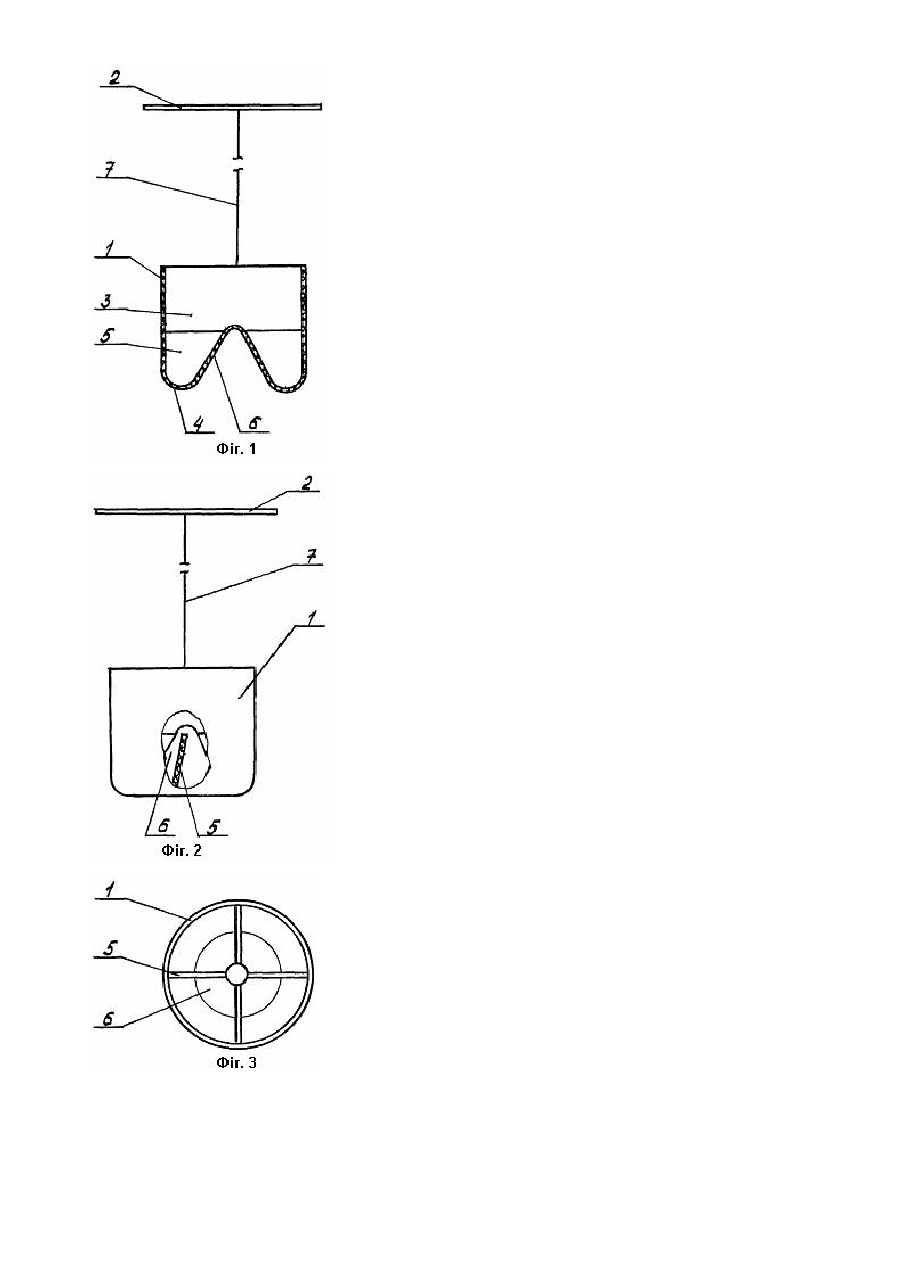

Корисна модель використовується при проведенні буропідривних робіт, наприклад, у гірничорудній промисловості при вибуховому руйн уванні гірничих порід. Відомий пристрій, призначений для розосередження заряду вибухово ї речовини повітряним проміжком [див. патент України № 1876, МПК7 F42D1/02, F42D3/040], який містить порожнистий затвор з еластичного матеріалу, і опору, з'єднану з затвором. Затвор оснащений днищем, виконаним із симетричною увігнутістю у бік порожнини затвора. Недоліком конструкції відомого пристрою є необхідність виготовлення затвора зі стовщеним днищем, щоб забезпечити конструктивну міцність затвора. Це не тільки підвищує матеріалоємність пристрою, але й, що найважливіше, не дозволяє концентрувати енергію вибуху в одному напрямку, тому що під впливом високого тиску, створюваного вибухом, стовщена оболонка затвора лише частково переходить у рідкий стан і частина вибухової енергії витрачається на деформацію увігн утості дни ща затвора. В основу корисної моделі поставлена задача створити такий кумулятивний замикаючий пристрій, у якому нове конструктивне виконання затвора дозволило б зосередити всю енергію вибуху в потужний кумулятивний струмінь, тим самим забезпечити більш ефективне руйнування порід у зоні повітряного проміжку. Поставлена задача вирішується тим, що в кум улятивному замикаючому пристрої, який містить порожнистий затвор з еластичного матеріалу, оснащений днищем, виконаним із симетричною увігнутістю у бік порожнини затвора, і опору, з'єднану з затвором, відповідно до корисної моделі затвор оснащений ребрами, розміщеними в порожнині і жорстко з'єднаними з днищем і стінками затвора. У затворі ребра можуть бути розміщені радіально у вертикальній площині або радіально і похило щодо вертикальної площини, або тангенціально до увігнутості й у вертикальній площині, або тангенціально до увігн утості і похило щодо вертикальної площини. Суть кумулятивного замикаючого пристрою пояснюється представленими фігурами креслення. На Фіг.1 показаний кумулятивний замикаючий пристрій у розрізі; на Фіг.2 - вид пристрою збоку з виривом, у якому показане ребро, розташоване радіально і під нахилом до вертикальної площини; на Фіг.3 - вид пристрою зверху, у затворі якого ребра розташовані радіально; на Фіг.4 - вид пристрою зверху, у затворі якого ребра розташовані тангенціальне. Кумулятивний замикаючий пристрій містить затвор 1 з еластичного матеріалу, наприклад з поліетилену, поліпропілену, полістиролу і т.п., і опору 2. Затвор 1 виконаний з порожниною 3 і оснащений днищем 4 і ребрами 5. Затвор 1 має круглий переріз і може бути виконаний, наприклад, циліндричним (Фіг.1, 2) або конусоподібним зі звуженням конуса у бік днища 4, або циліндричним з переходом біля днища 4 в усічений конус (на кресленнях не показано). Днище 4 оснащене симетричною увігнутістю 6, направленою у бік порожнини 3 затвора 1. Увігнутість 6 виконана співвісною затвору 1 і має, наприклад, конусоподібну або сферичну форму. Ребра 5 розміщені в порожнині 3 затвора 1 і жорстко з'єднані зі стінками затвора 1 і днищем 4. Затвор 1 оснащений щонайменше двома ребрами. Ребра 5 можуть бути розташовані радіально у вертикальній площині (Фіг.1, 3), або радіально і похилими щодо вертикальної площини (Фіг.2). Ребра 5 можуть бути розташовані тангенціальне до увігн утості й у вертикальній площині (Фіг.4), або тангенціальне до увігнутості і похилими щодо вертикальної площини. Така конструкція пристрою дозволяє виготовляти затвор 1 з більш тонкими днищем 4 і стінками, при цьому зберегти міцність затвора 1. Опора 2 з'єднана з затвором 1 гнучким зв'язком, наприклад мотузкою 7, закріпленою на днище 4 затвора 1. Кумулятивний замикаючий пристрій працює в такий спосіб. Формують свердловинний заряд. Для цього в нижню частину свердловини засипають певну кількість вибухової речовини і одночасно на детонуючому шнурі встановлюють у ньому бойовик. Потім у свердловину за допомогою мотузки 7 опускають затвор 1 днищем 4 униз так, щоб між зарядом і затвором 1 утворився повітряний проміжок необхідного розміру. Фіксують положення затвора 1 за допомогою опори 2. після чого формують вер хній заряд вибухової речовини. Після детонації вибухової речовини під дією високого тиску тонка оболонка затвора 1 переходить у рідкий стан, а увігн утість днища легко деформується без додаткових витрат енергії вибуху на її де формацію, і вся енергія вибуху концентрується в напрямку повітряного проміжку, ефективно руйнуючи гірничу породу в зоні повітряного проміжку.
