Замикаючий пристрій для перемикального важеля

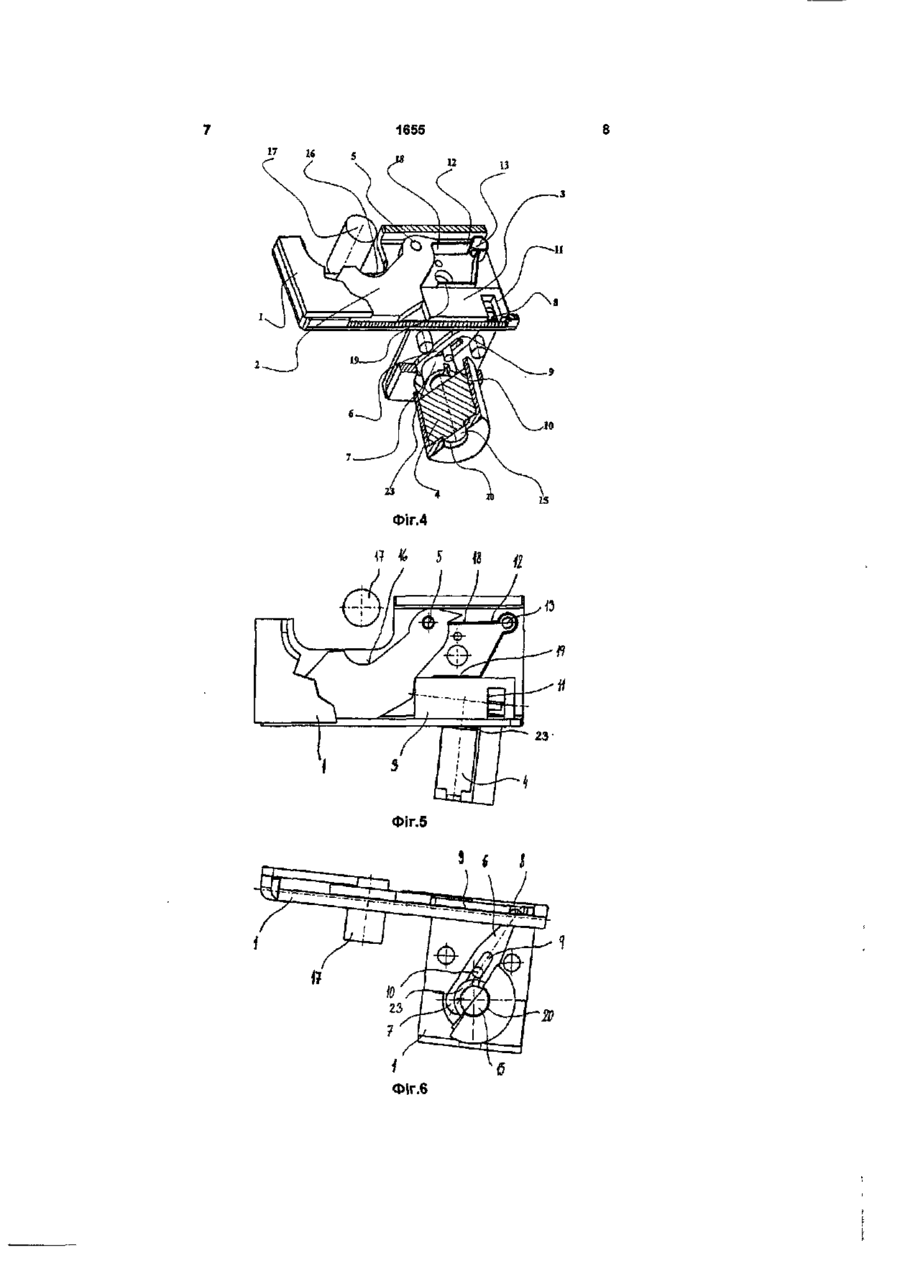

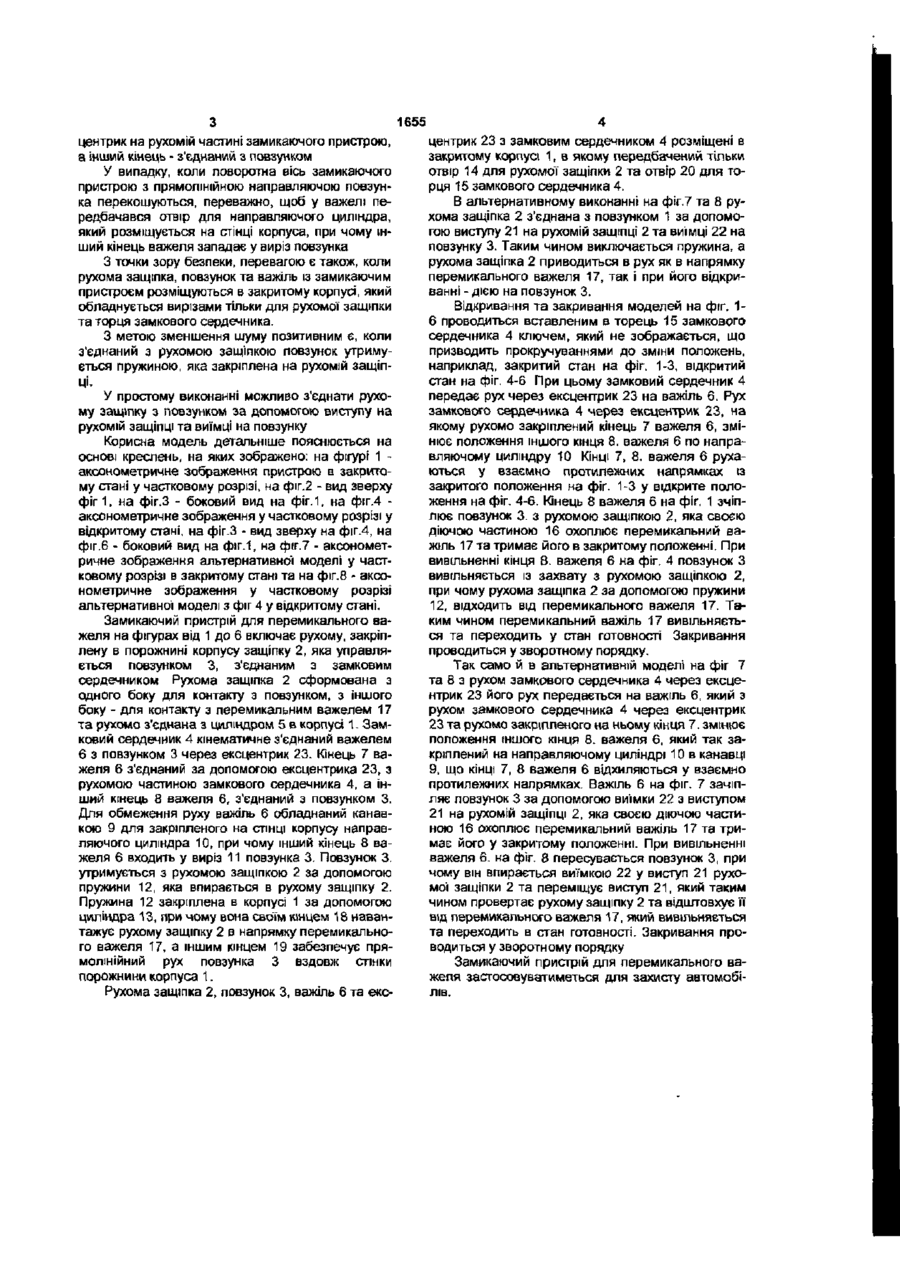

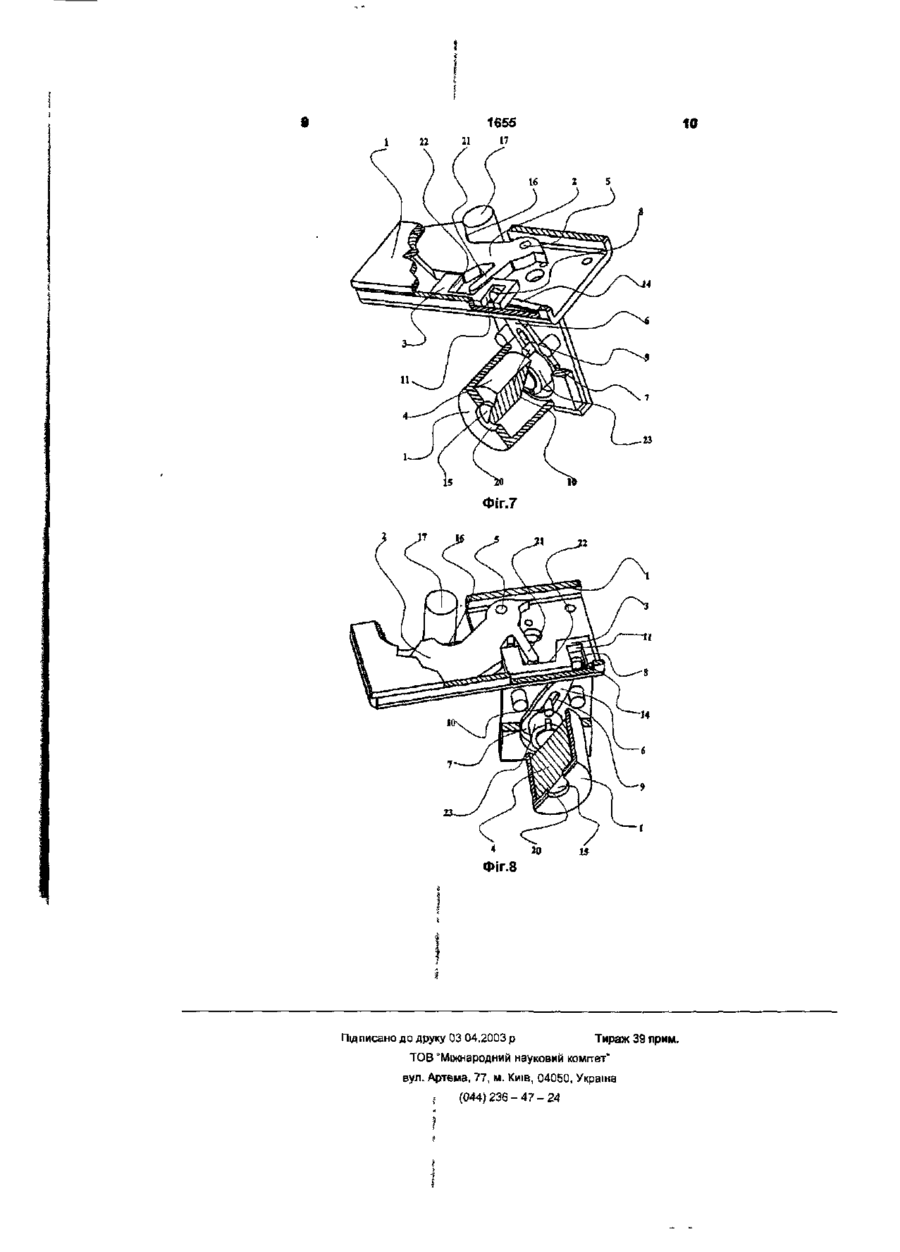

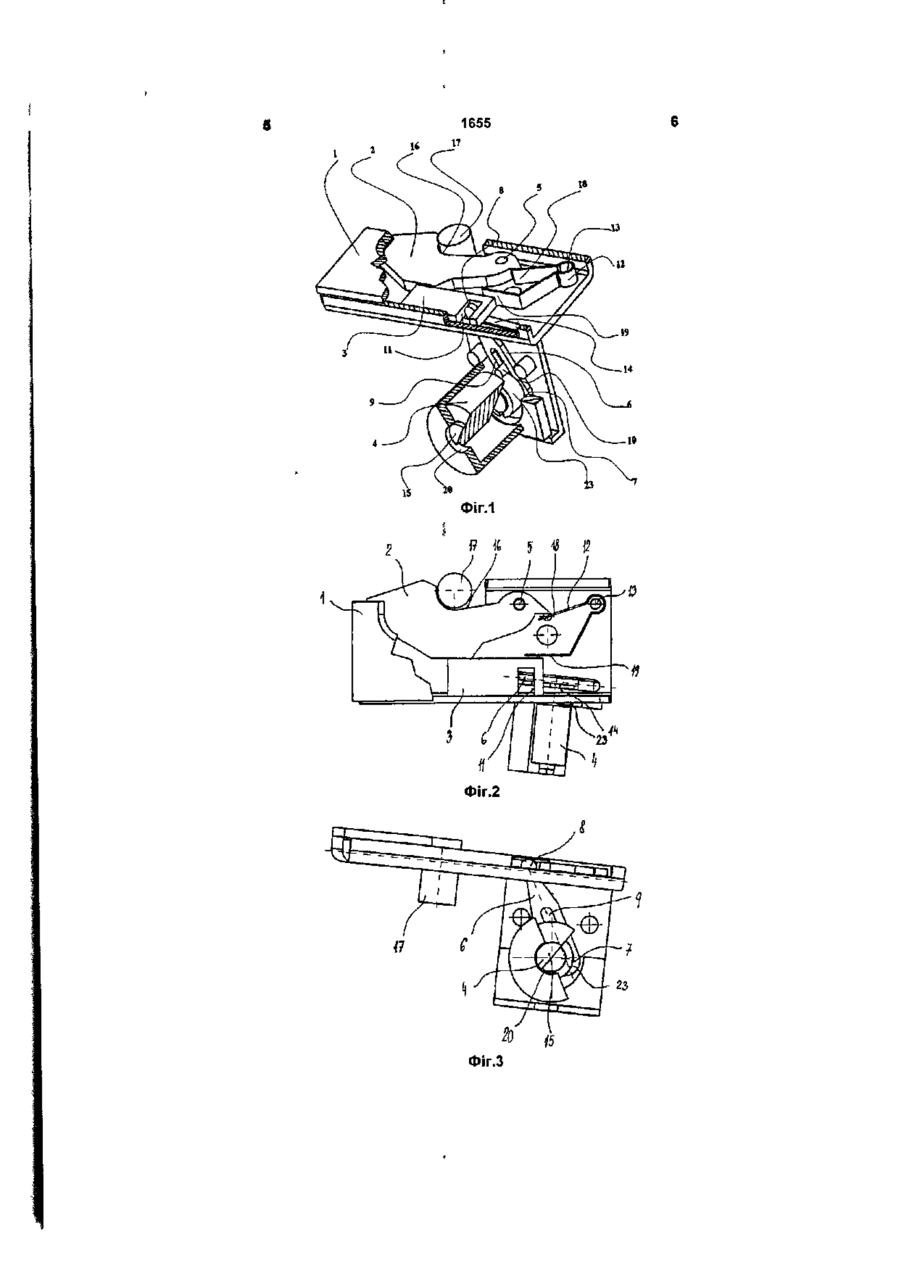

1. Замикаючий пристрій для перемикального важеля, який містить в корпусі рухому защіпку, яка керується з'єднаним з замковим сердечником повзунком, який відрізняється тим, що замковий сердечник (4) кінематично з'єднується через ексцентрик (23) з повзунком (3) та важелем (6), кінець (7) якого рухомо закріплений через ексцентрик (23) з рухомою частиною замкового сердечника (4), а інший кінець (8) зчеплений з повзунком (3), 2. Пристрій за п. 1, який відрізняється тим, що у важелі (6) з канавкою (9) закріплений направляючий циліндр (10) на стінці корпусу (1), причому інший кінець (8) важеля (6) попадає у виріз (11) повзунка^). 3. Пристрій за пп. 1 та 2, який відрізняється тим, що рухома защіпка (2), повзунок (3) та важіль (6) із замковим сердечником (4) розміщені в закритому корпусі (1), в якому передбачені отвори (14, 20) для рухомої защіпки (2) та торця (15) замкового сердечника (4). 4 Пристрій за пп. 1, 2 та 3, який відрізняється тим, що повзунок (3) з'єднується з рухомою защіпкою (2) за допомогою пружини (12), яка впирається в рухому защіпку (2). 5. Пристрій за пп. 1, 2 та 3, який відрізняється тим, що рухома защіпка (2) з'єднується з повзунком (3) за допомогою виступу (21) на рухомій защіпці (2) та виїмці (22) на повзунку (3). Корисна модель стосується замикаючого пристрою для перемикального важеля, який включає розміщену у корпусі скеровану рухому защіпку, яка управпяється з'єднаним з замковим сердечником повзунком. Вже відомі замикаючі пристрої подібної конструкції (див. патент на винахід № US 1,818,997, патент на корисну модель № CZ 6786, патент на корисну модель № AT 002723). Найближчим аналогом заявник виділяє об'єкт - замикаючий пристрій, який захищається патентом на корисну модель Чеської Республіки № 9944. В даному замикаючому пристрої рухома защіпка в закритому стані налягає на перемикальний важіль та в цій позици блокується повзунком, рух якого керується замикаючим пристроєм Для з'єднання замикаючого пристрою з рухомим повзунком використовують вкладений в направляючий механізм гнучкий, переважно броньований елемент. Ці відомі пристрої, які признані дієвими для забезпечення безпеки автомобілів та можуть бути пристосовані для ряду різних моделей автомобілів, виявляють певні недоліки, які випливають із з'єднання між замикаючим пристроєм та защіпкою за допомогою гнучкого елементу, Конструкція пристрою розподіляється таким чином на дві основні частими, тобто, на замкову частину та консоль, з чого постають при установці проблеми з точним регулюванням частин, проблеми з демонтажем частин та з фіксуючими циліндрами. Недоліками є також використання гнучкого епементу через його складне з'єднання з замикаючим пристроєм та повзунком, як і його гнучкість та необхідність точного регулювання його довжини. Завданням створення корисної моделі є максимальне усунення наведених недоліків у замикаючих пристроях для перемикальних важелів в автомобілях з метою покращення жорсткості та стійкості проти механічних пошкоджень, підвищення точності встановлення та спрощення процесу виготовлення. Це буде досягнуте в такому замикаючому пристрої для перемикальних важелів, який включає розміщену у корпусі скеровану рухому защіпку, яка управляється з'єднаним з замковим сердечником повзунком, суть якого полягає саме в тому, що замикаючий пристрій з повзунком з'єднуються кінематично за допомогою важеля, один кінець якого рухомо закріплений через екс ю ю со 1655 центрик на рухомій частині замикаючого пристрою, а інший кінець - з'єднаний з повзунком У випадку, коли поворотна вісь замикаючого пристрою з прямолінійною направляючою повзунка перекошуються, переважно, щоб у важелі передбачався отвір для направляючого циліндра, який розміщується на стінці корпуса, при чому інший кінець важеля западає у виріз повзунка З точки зору безпеки, перевагою є також, коли рухома защіпка, повзунок та важіль із замикаючим пристроєм розміщуються в закритому корпусі, який обладнується вирізами тільки для рухомої защіпки та торця замкового сердечника. З метою зменшення шуму позитивним є, коли з'єднаний з рухомою защіпкою повзунок утримується пружиною, яка закріплена на рухомій защіпці. У простому виконанні можливо з'єднати рухому защіпку з повзунком за допомогою виступу на рухомій защіпці та виїмці на повзунку Корисна модель детальніше пояснюється на основі креслень, на яких зображено: на фігурі 1 аксонометричне зображення пристрою в закритому стані у частковому розрізі, на фіг.2 - вид зверху фіг 1, на фіг.З - боковий вид на фіг. 1. на фіг.4 аксонометричне зображення у частковому розрізі у відкритому стані, на фіг.З - вид зверху на фіг.4, на фіг.6 - боковий вид на фіг.1, на фіг.7 - аксонометричне зображення альтернативної моделі у частковому розрізі в закритому стані та на фіг.8 - аксонометричне зображення у частковому розрізі альтернативної моделі з фіг 4 у відкритому стані. Замикаючий пристрій для перемикального важеля на фігурах від 1 до 6 включає рухому, закріплену в порожнині корпусу защіпку 2, яка управляється повзунком 3, з'єднаним з замковим сердечником Рухома защіпка 2 сформована з одного боку для контакту з повзунком, з іншого боку - для контакту з перемикальним важелем 17 та рухомо з'єднана з циліндром 5 в корпусі 1. Замковий сердечник 4 кінематичне з'єднаний важелем 6 з повзунком 3 через ексцентрик 23. Кінець 7 важеля 6 з'єднаний за допомогою ексцентрика 23, з рухомою частиною замкового сердечника 4, а інший кінець 8 важеля 6, з'єднаний з повзунком 3. Для обмеження руху важіль 6 обладнаний канавкою 9 для закріпленого на стінці корпусу направляючого циліндра 10, при чому інший кінець 8 важеля 6 входить у виріз 11 повзунка 3. Повзунок 3. утримується з рухомою защіпкою 2 за допомогою пружини 12, яка впирається в рухому защіпку 2. Пружина 12 закріплена в корпусі 1 за допомогою циліндра 13, при чому вона своїм кінцем 18 навантажує рухому защіпку 2 в напрямку перемикального важеля 17, а іншим кінцем 19 забезпечує прямолінійний рух повзунка 3 вздовж стінки порожнини корпуса 1. Рухома защіпка 2, повзунок 3, важіль 6 та екс центрик 23 з замковим сердечником 4 розміщені в закритому корпусі 1, в якому передбачений тільки отвір 14 для рухомої защіпки 2 та отвір 20 для торця 15 замкового сердечника 4. В альтернативному виконанні на фіг.7 та 8 рухома защіпка 2 з'єднана з повзунком 1 за допомогою виступу 21 на рухомій защіпці 2 та виїмці 22 на повзунку 3. Таким чином виключається пружина, а рухома защіпка 2 приводиться в рух як в напрямку перемикального важеля 17, так і при його відкриванні - дією на повзунок 3. Відкривання та закривання моделей на фіг. 16 проводиться вставленим в торець 15 замкового сердечника 4 ключем, який не зображається, що призводить прокручуваннями до зміни положень, наприклад, закритий стан на фіг. 1-3, відкритий стан на фіг. 4-6 При цьому замковий сердечник 4 передає рух через ексцентрик 23 на важіль 6. Рух замкового сердечника 4 через ексцентрик 23, на якому рухомо закріплений кінець 7 важеля 6, змінює положення іншого кінця 8. важеля 6 по направляючому циліндру 10 Кінці 7, 8. важеля 6 рухаються у взаємно протилежних напрямках із закритого положення на фіг. 1-3 у відкрите положення на фіг. 4-6. Кінець 8 важеля 6 на фіг. 1 зчіплює повзунок 3. з рухомою защіпкою 2, яка своєю діючою частиною 16 охоплює перемикальний важіль 17 та тримає його в закритому положенні. При вивільненні кінця 8. важеля 6 на фіг. 4 повзунок З вивільняється із захвату з рухомою защіпкою 2, при чому рухома защіпка 2 за допомогою пружини 12, відходить від перемикального важеля 17. Таким чином перемикальний важіль 17 вивільняється та переходить у стан готовності Закривання проводиться у зворотному порядку. Так само й в альтернативній моделі на фіг 7 та 8 з рухом замкового сердечника 4 через ексцентрик 23 його рух передається на важіль 6, який з рухом замкового сердечника 4 через ексцентрик 23 та рухомо закріпленого на ньому кінця 7. змінює положення іншого кінця 8. важеля Є, який так закріплений на направляючому циліндрі 10 в канавці 9, що кінці 7, 8 важеля 6 відхиляються у взаємно протилежних напрямках. Важіль 6 на фіг. 7 зачіпляє повзунок 3 за допомогою виїмки 22 з виступом 21 на рухомій защіпці 2, яка своєю діючою частиною 16 охоплює перемикальний важіль 17 та тримає його у закритому положенні. При вивільненні важеля 6. на фіг. В пересувається повзунок 3, при чому він впирається виїмкою 22 у виступ 21 рухомої защіпки 2 та переміщує виступ 21, який таким чином провертає рухому защіпку 2 та відштовхує її від перемикального важеля 17, який вивільняється та переходить в стан готовності. Закривання проводиться у зворотному порядку Замикаючий пристрій для перемикального важеля застосовуватиметься для захисту автомобілів. 1655 ФІГ.1 Фіг.2 22, Фіг.З 1655 17 lfi Фіг.4 23 Фіг.5 Фіг.6 10 Фіг.7 Підписано до Друку 03 04.2003 р Тираж 39 прим. ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна (044) 236 -47-24
