Напрямні вугледобувного комбайна

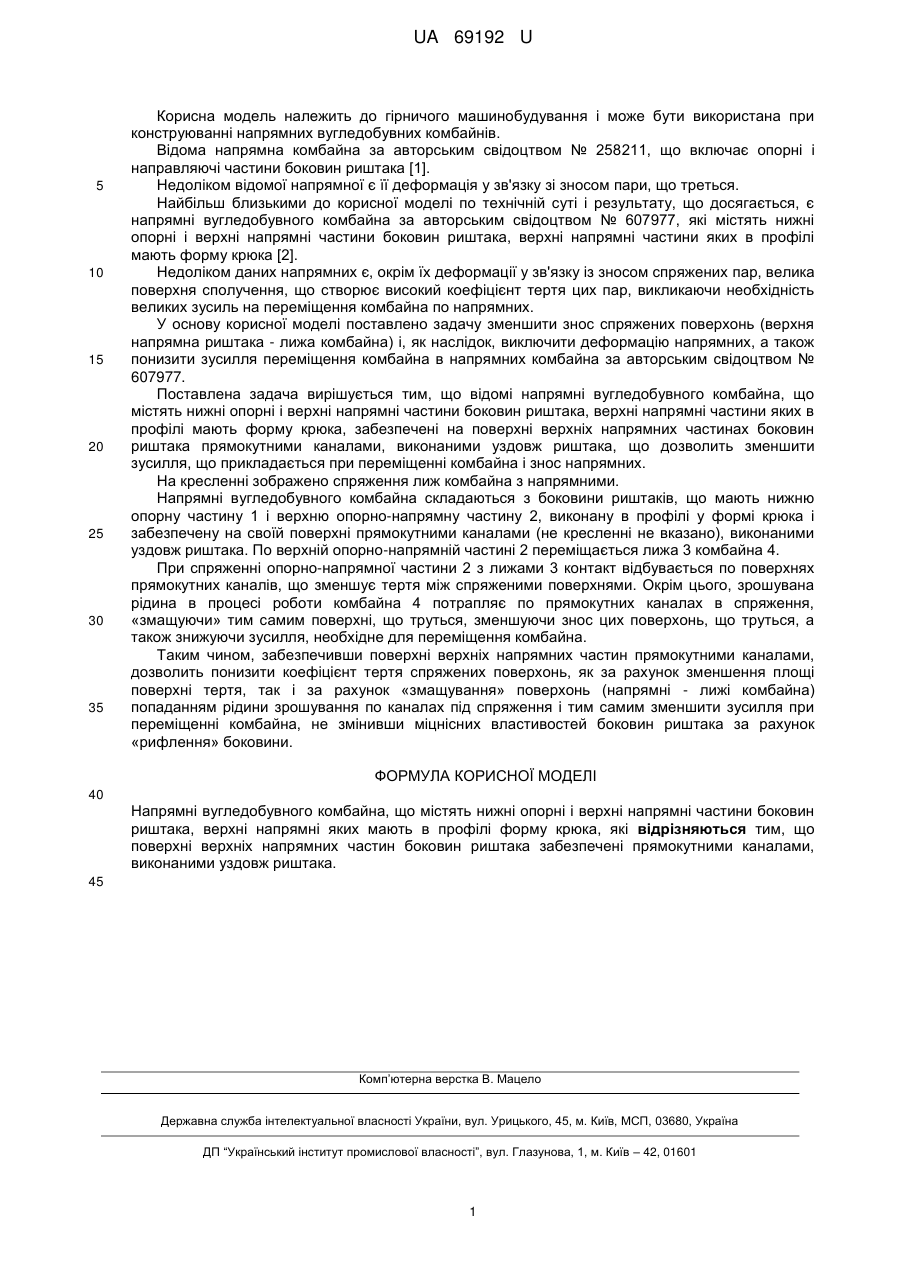

Реферат: Напрямні вугледобувного комбайна, що містять нижні опорні і верхні напрямні частини боковин риштака, верхні напрямні яких мають в профілі форму крюка, причому поверхні верхніх напрямних частин боковин риштака забезпечені прямокутними каналами, виконаними уздовж риштака. UA 69192 U (54) НАПРЯМНІ ВУГЛЕДОБУВНОГО КОМБАЙНА UA 69192 U UA 69192 U 5 10 15 20 25 30 35 Корисна модель належить до гірничого машинобудування і може бути використана при конструюванні напрямних вугледобувних комбайнів. Відома напрямна комбайна за авторським свідоцтвом № 258211, що включає опорні і направляючі частини боковин риштака [1]. Недоліком відомої напрямної є її деформація у зв'язку зі зносом пари, що треться. Найбільш близькими до корисної моделі по технічній суті і результату, що досягається, є напрямні вугледобувного комбайна за авторським свідоцтвом № 607977, які містять нижні опорні і верхні напрямні частини боковин риштака, верхні напрямні частини яких в профілі мають форму крюка [2]. Недоліком даних напрямних є, окрім їх деформації у зв'язку із зносом спряжених пар, велика поверхня сполучення, що створює високий коефіцієнт тертя цих пар, викликаючи необхідність великих зусиль на переміщення комбайна по напрямних. У основу корисної моделі поставлено задачу зменшити знос спряжених поверхонь (верхня напрямна риштака - лижа комбайна) і, як наслідок, виключити деформацію напрямних, а також понизити зусилля переміщення комбайна в напрямних комбайна за авторським свідоцтвом № 607977. Поставлена задача вирішується тим, що відомі напрямні вугледобувного комбайна, що містять нижні опорні і верхні напрямні частини боковин риштака, верхні напрямні частини яких в профілі мають форму крюка, забезпечені на поверхні верхніх напрямних частинах боковин риштака прямокутними каналами, виконаними уздовж риштака, що дозволить зменшити зусилля, що прикладається при переміщенні комбайна і знос напрямних. На кресленні зображено спряження лиж комбайна з напрямними. Напрямні вугледобувного комбайна складаються з боковини риштаків, що мають нижню опорну частину 1 і верхню опорно-напрямну частину 2, виконану в профілі у формі крюка і забезпечену на своїй поверхні прямокутними каналами (не кресленні не вказано), виконаними уздовж риштака. По верхній опорно-напрямній частині 2 переміщається лижа 3 комбайна 4. При спряженні опорно-напрямної частини 2 з лижами 3 контакт відбувається по поверхнях прямокутних каналів, що зменшує тертя між спряженими поверхнями. Окрім цього, зрошувана рідина в процесі роботи комбайна 4 потрапляє по прямокутних каналах в спряження, «змащуючи» тим самим поверхні, що труться, зменшуючи знос цих поверхонь, що труться, а також знижуючи зусилля, необхідне для переміщення комбайна. Таким чином, забезпечивши поверхні верхніх напрямних частин прямокутними каналами, дозволить понизити коефіцієнт тертя спряжених поверхонь, як за рахунок зменшення площі поверхні тертя, так і за рахунок «змащування» поверхонь (напрямні - лижі комбайна) попаданням рідини зрошування по каналах під спряження і тим самим зменшити зусилля при переміщенні комбайна, не змінивши міцнісних властивостей боковин риштака за рахунок «рифлення» боковини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Напрямні вугледобувного комбайна, що містять нижні опорні і верхні напрямні частини боковин риштака, верхні напрямні яких мають в профілі форму крюка, які відрізняються тим, що поверхні верхніх напрямних частин боковин риштака забезпечені прямокутними каналами, виконаними уздовж риштака. 45 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
