Навісний подрібнювач стебельчатих продуктів до зернозбирального комбайна
Номер патенту: 60831
Опубліковано: 25.06.2011
Автори: ПАВЛЮКОВИЧ ВАЛЕРІЯ ІГОРЕВНА, Шаповалов Віктор Іванович
Формула / Реферат
Навісний подрібнювач стебельчатих продуктів до зернозбирального комбайна, що містить подрібнюючий апарат, який має подрібнюючий барабан з протирізом, розташований під ним у кожуху поперечний шнек, вентилятор з пневмотрубопроводом, скатну дошку і розкидач соломи, який відрізняється тим, що в нижній частині подрібнюючий барабан має кожух, ізолюючий барабан від шнека, скатної дошки, вентилятора i направляє подрібнену солому на криволінійні напрямні розкидача соломи.
Текст

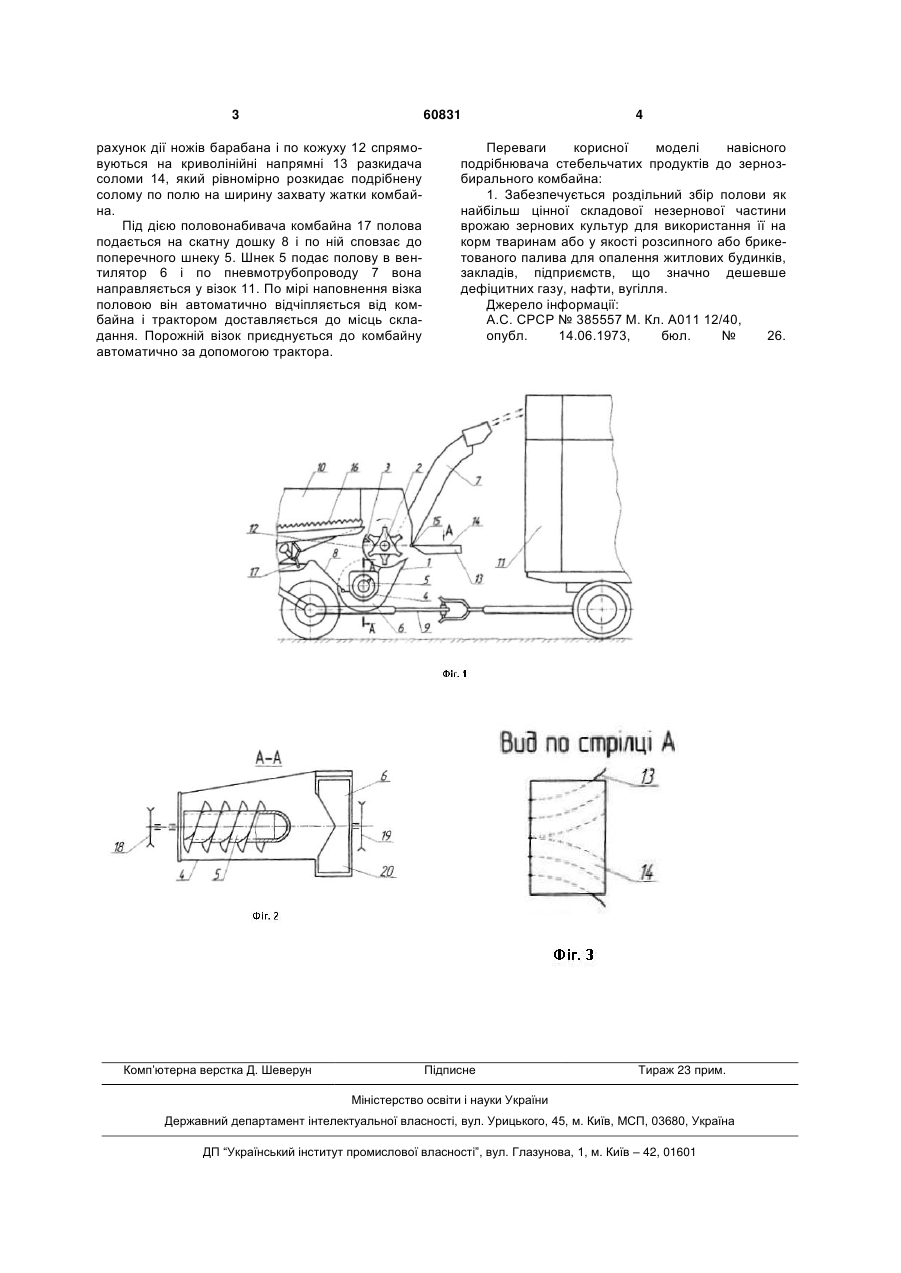

Навісний подрібнювач стебельчатих продуктів до зернозбирального комбайна, що містить подрі 3 60831 рахунок дії ножів барабана і по кожуху 12 спрямовуються на криволінійні напрямні 13 разкидача соломи 14, який рівномірно розкидає подрібнену солому по полю на ширину захвату жатки комбайна. Під дією половонабивача комбайна 17 полова подається на скатну дошку 8 і по ній сповзає до поперечного шнеку 5. Шнек 5 подає полову в вентилятор 6 і по пневмотрубопроводу 7 вона направляється у візок 11. По мірі наповнення візка половою він автоматично відчіпляється від комбайна і трактором доставляється до місць складання. Порожній візок приєднується до комбайну автоматично за допомогою трактора. Комп’ютерна верстка Д. Шеверун 4 Переваги корисної моделі навісного подрібнювача стебельчатих продуктів до зернозбирального комбайна: 1. Забезпечується роздільний збір полови як найбільш цінної складової незернової частини врожаю зернових культур для використання її на корм тваринам або у якості розсипного або брикетованого палива для опалення житлових будинків, закладів, підприємств, що значно дешевше дефіцитних газу, нафти, вугілля. Джерело інформації: А.С. СРСР № 385557 М. Кл. А011 12/40, опубл. 14.06.1973, бюл. № 26. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMounted shredder of stem products of grain combined harvester
Автори англійськоюSHAPOVALOV VIKTOR IVANOVYCH, PAVLIUKOVYCH VALERIA IHORIVNA
Назва патенту російськоюНавесной измельчитель стеблевых продуктов к зерноуборочному комбайну
Автори російськоюШАПОВАЛОВ ВИКТОР ИВАНОВИЧ, ПАВЛЮКОВИЧ ВАЛЕРИЯ ИГОРЕВНА
МПК / Мітки
МПК: A01F 12/40
Мітки: продуктів, стебельчатих, зернозбирального, подрібнювач, комбайна, навісний
