Пристрій для опромінювання сипких матеріалів

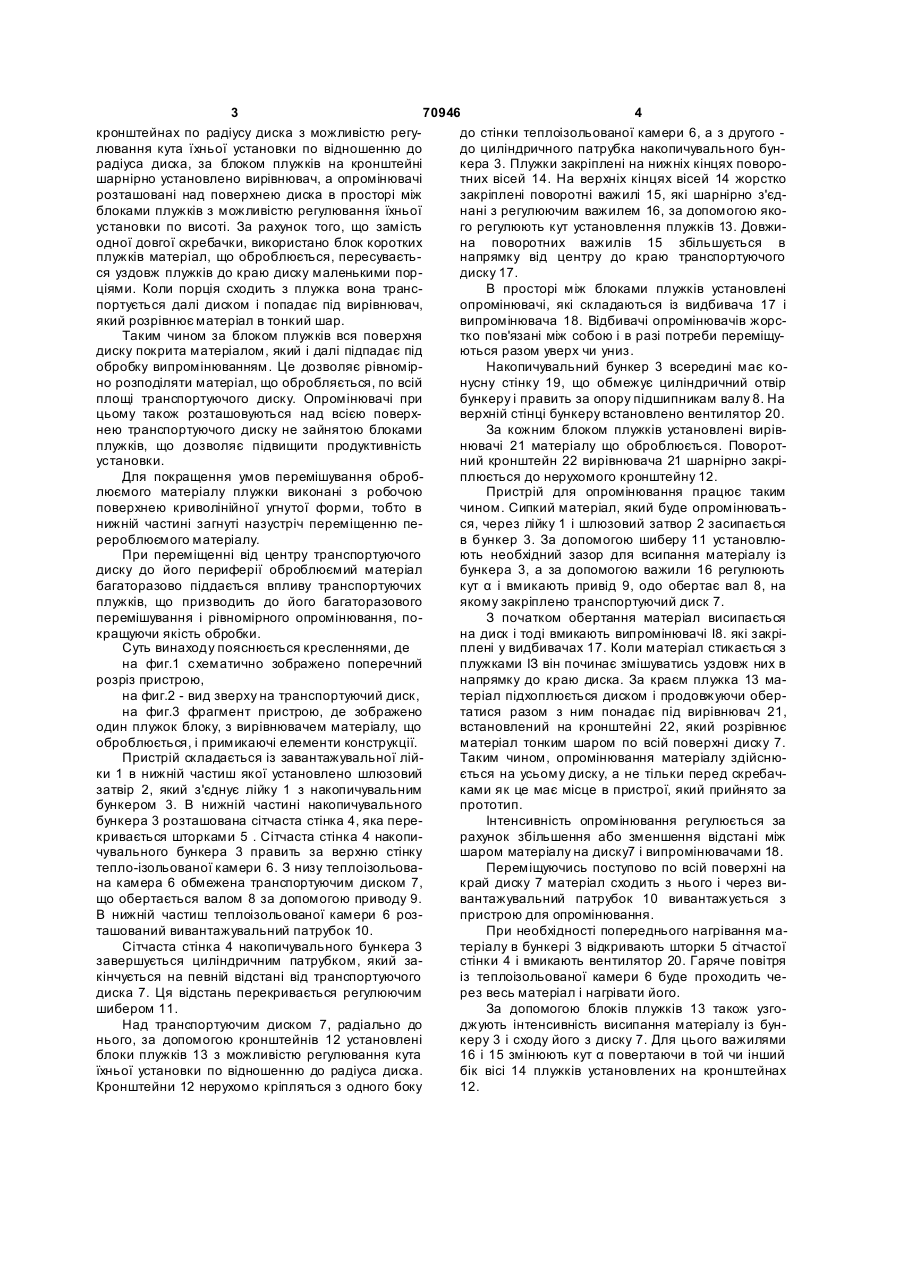

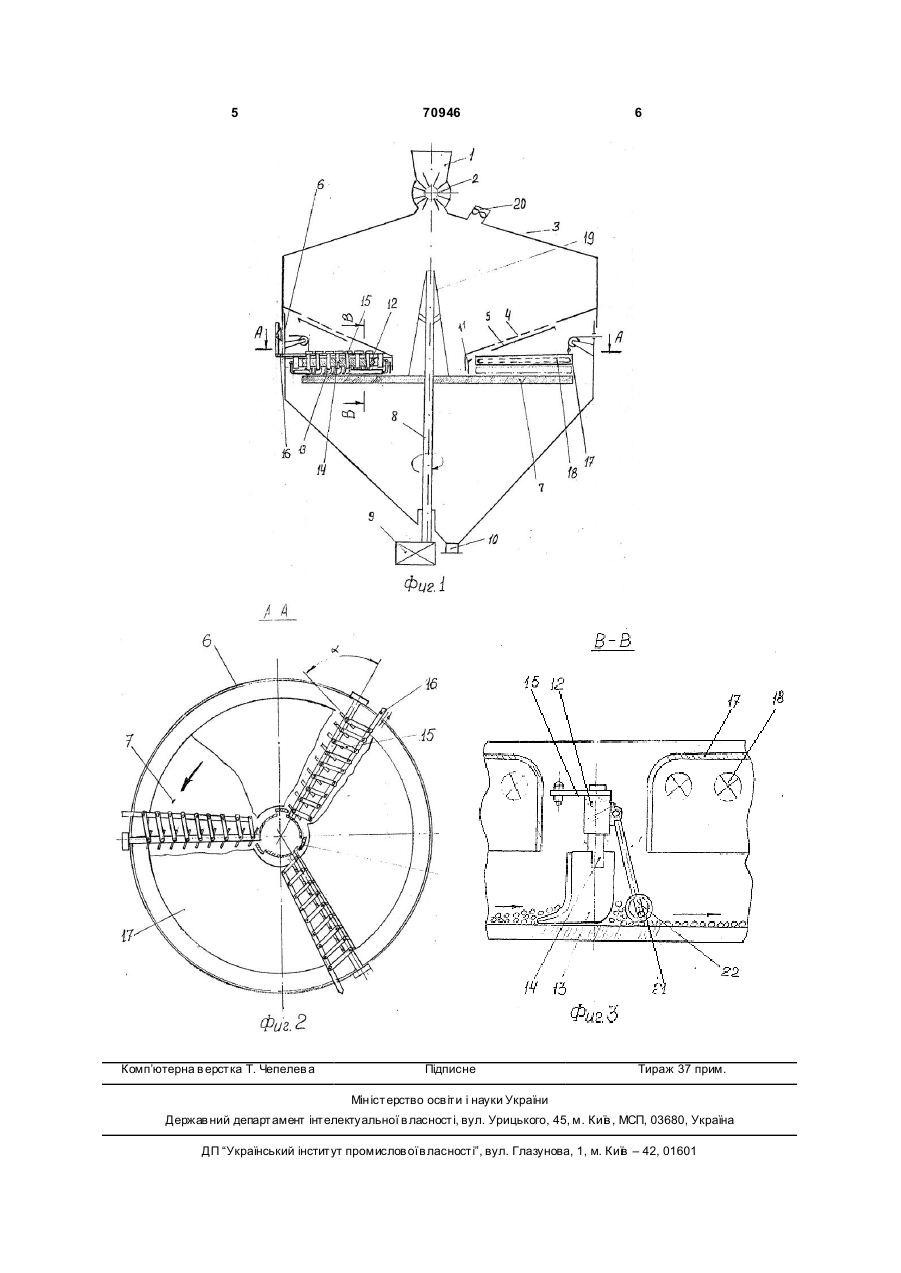

1. Пристрій для опромінювання сипких матеріалів, що містить бункер, теплоізольовану камеру із зонами завантаження і вивантаження, основою у вигляді диска, що обертається, скребачками і опромінювачами, розташованими 3 70946 4 кронштейнах по радіусу диска з можливістю регудо стінки теплоізольованої камери 6, а з другого лювання кута їхньої установки по відношенню до до циліндричного патрубка накопичувального бунрадіуса диска, за блоком плужків на кронштейні кера 3. Плужки закріплені на нижніх кінцях поворошарнірно установлено вирівнювач, а опромінювачі тних вісей 14. На верхніх кінцях вісей 14 жорстко розташовані над поверхнею диска в просторі між закріплені поворотні важилі 15, які шарнірно з'єдблоками плужків з можливістю регулювання їхньої нані з регулюючим важилем 16, за допомогою якоустановки по висоті. За рахунок того, що замість го регулюють кут установлення плужків 13. Довжиодної довгої скребачки, використано блок коротких на поворотних важилів 15 збільшується в плужків матеріал, що оброблюється, пересуваєтьнапрямку від центру до краю транспортуючого ся уздовж плужків до краю диску маленькими пордиску 17. ціями. Коли порція сходить з плужка вона трансВ просторі між блоками плужків установлені портується далі диском і попадає під вирівнювач, опромінювачі, які складаються із видбивача 17 і який розрівнює матеріал в тонкий шар. випромінювача 18. Відбивачі опромінювачів жорсТаким чином за блоком плужків вся поверхня тко пов'язані між собою і в разі потреби переміщудиску покрита матеріалом, який і далі підпадає під ються разом уверх чи униз. обробку випромінюванням. Це дозволяє рівномірНакопичувальний бункер 3 всередині має коно розподіляти матеріал, що обробляється, по всій нусну стінку 19, що обмежує циліндричний отвір площі транспортуючого диску. Опромінювачі при бункеру і править за опору підшипникам валу 8. На цьому також розташовуються над всією поверхверхній стінці бункеру встановлено вентилятор 20. нею транспортуючого диску не зайнятою блоками За кожним блоком плужків установлені вирівплужків, що дозволяє підвищити продуктивність нювачі 21 матеріалу що оброблюється. Поворотустановки. ний кронштейн 22 вирівнювача 21 шарнірно закріДля покращення умов перемішування обробплюється до нерухомого кронштейну 12. люємого матеріалу плужки виконані з робочою Пристрій для опромінювання працює таким поверхнею криволінійної угнутої форми, тобто в чином. Сипкий матеріал, який буде опромінюватьнижній частині загнуті назустріч переміщенню песя, через лійку 1 і шлюзовий затвор 2 засипається рероблюємого матеріалу. в бункер 3. За допомогою шиберу 11 установлюПри переміщенні від центру транспортуючого ють необхідний зазор для всипання матеріалу із диску до його периферії оброблюємий матеріал бункера 3, а за допомогою важили 16 регулюють багаторазово піддається впливу транспортуючих кут α і вмикають привід 9, одо обертає вал 8, на плужків, що призводить до його багаторазового якому закріплено транспортуючий диск 7. перемішування і рівномірного опромінювання, поЗ початком обертання матеріал висипається кращуючи якість обробки. на диск і тоді вмикають випромінювачі І8. які закріСуть винаходу пояснюється кресленнями, де плені у видбивачах 17. Коли матеріал стикається з на фиг.1 схематично зображено поперечний плужками ІЗ він починає змішуватись уздовж них в розріз пристрою, напрямку до краю диска. За краєм плужка 13 мана фиг.2 - вид зверху на транспортуючий диск, теріал підхоплюється диском і продовжуючи оберна фиг.3 фрагмент пристрою, де зображено татися разом з ним понадає під вирівнювач 21, один плужок блоку, з вирівнювачем матеріалу, що встановлений на кронштейні 22, який розрівнює оброблюється, і примикаючі елементи конструкції. матеріал тонким шаром по всій поверхні диску 7. Пристрій складається із завантажувальної лійТаким чином, опромінювання матеріалу здійснюки 1 в нижній частиш якої установлено шлюзовий ється на усьому диску, а не тільки перед скребачзатвір 2, який з'єднує лійку 1 з накопичувальним ками як це має місце в пристрої, який прийнято за бункером 3. В нижній частині накопичувального прототип. бункера 3 розташована сітчаста стінка 4, яка переІнтенсивність опромінювання регулюється за кривається шторками 5 . Сітчаста стінка 4 накопирахунок збільшення або зменшення відстані між чувального бункера 3 править за верхню стінку шаром матеріалу на диску7 і випромінювачами 18. тепло-ізольованої камери 6. З низу теплоізольоваПереміщуючись поступово по всій поверхні на на камера 6 обмежена транспортуючим диском 7, край диску 7 матеріал сходить з нього і через вищо обертається валом 8 за допомогою приводу 9. вантажувальний патрубок 10 вивантажується з В нижній частиш теплоізольованої камери 6 розпристрою для опромінювання. ташований вивантажувальний патрубок 10. При необхідності попереднього нагрівання маСітчаста стінка 4 накопичувального бункера 3 теріалу в бункері 3 відкривають шторки 5 сітчастої завершується циліндричним патрубком, який застінки 4 і вмикають вентилятор 20. Гаряче повітря кінчується на певній відстані від транспортуючого із теплоізольованої камери 6 буде проходить чедиска 7. Ця відстань перекривається регулюючим рез весь матеріал і нагрівати його. шибером 11. За допомогою блоків плужків 13 також узгоНад транспортуючим диском 7, радіально до джують інтенсивність висипання матеріалу із буннього, за допомогою кронштейнів 12 установлені керу 3 і сходу його з диску 7. Для цього важилями блоки плужків 13 з можливістю регулювання кута 16 і 15 змінюють кут α повертаючи в той чи інший їхньої установки по відношенню до радіуса диска. бік вісі 14 плужків установлених на кронштейнах Кронштейни 12 нерухомо кріпляться з одного боку 12. 5 Комп’ютерна в ерстка Т. Чепелев а 70946 6 Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
