Пневмовідцентровий пристрій для розсівання сипких матеріалів

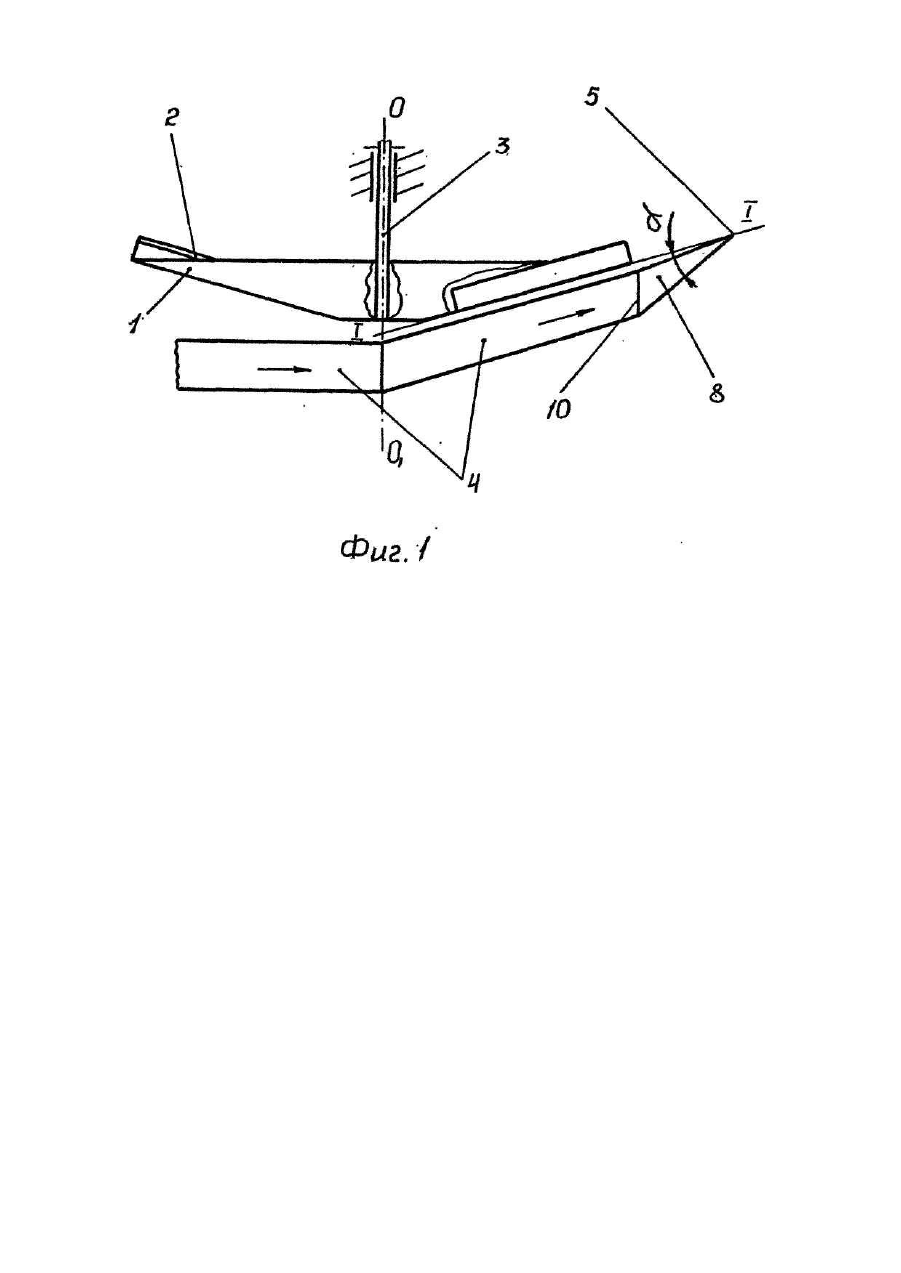

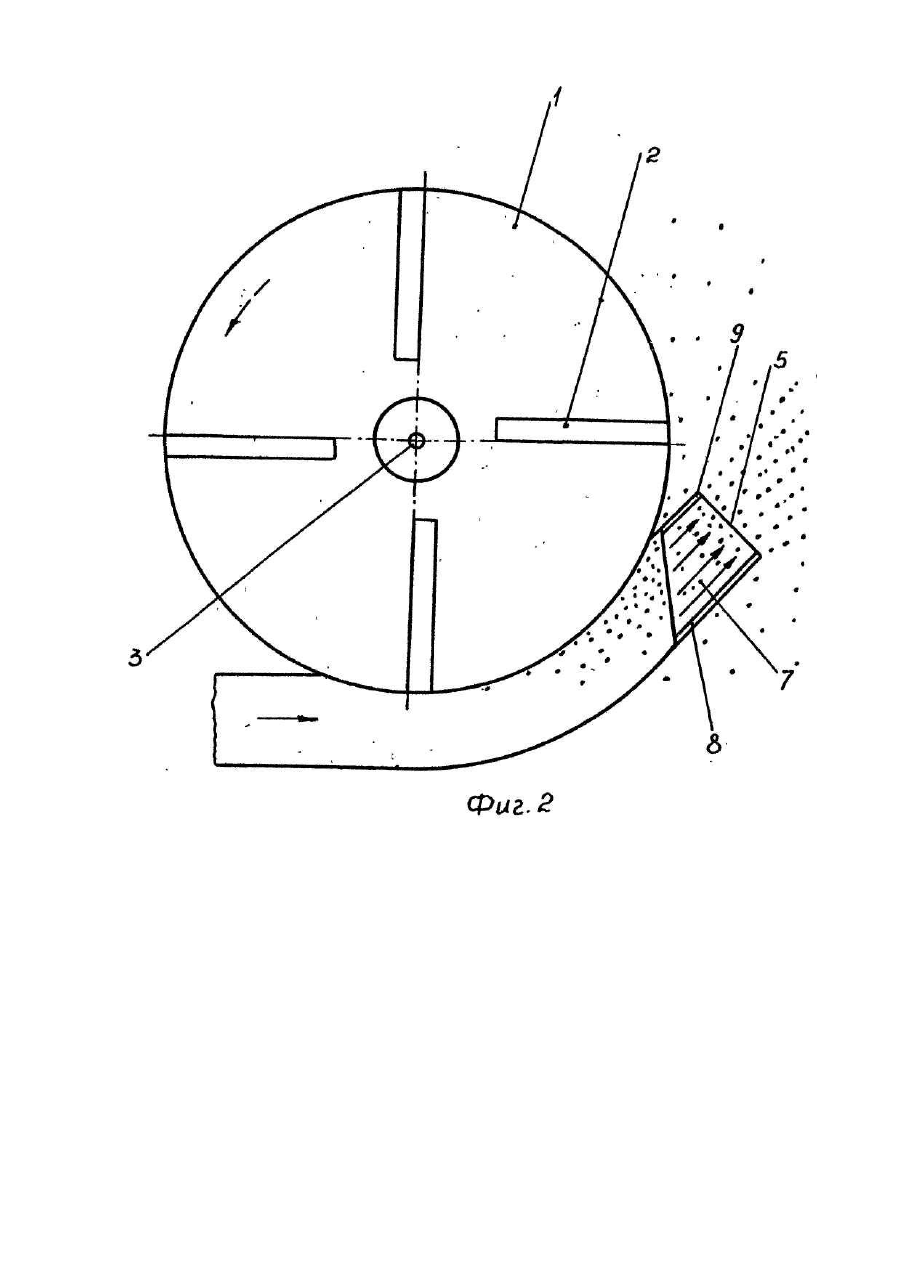

Изобретение относится к области сельскохозяйственного машиностроения, в частности к машинам для внесения в почву сыпучих материалов: удобрений, извести, гипсосодержащих веществ, а также может быть использовано для разбрасывания песка, соли, измельченных отходов доменного производства и других материалов. Наиболее близким по технической сущности к заявляемому устройству является пневмоцентробежное устройство для рассеивания сыпучих материалов [1]. Недостатком известного пневмоцентробежного устройства является большая неравномерность распределения рассеиваемого им сыпучего материала по ширине захвата. В основу изобретения поставлена задача создать пневмоцентробежное устройство для рассеивания сыпучих материалов, в котором путем изменения конструкции воздухонаправителя и его положения относительно центробежного диска, позволило бы устранить торможение рассеиваемого материала, исключить локальное концентрирование его высева и тем самым повысить равномерность его распределения. Поставленная задача решается благодаря тому, что пневмоцентробежное устройство для рассеивания сыпучих материалов, включающее центробежный диск с лопатками, закрепленными на его верхней поверхности и расположенный под ним воздуховод, заканчивающийся воздухонаправителем, установленным с подъемом относительно плоскости вращения центробежного диска под острым углом к его верхней поверхности и выступающим за его наружную кромку, согласно изобретению отличается тем, что, воздухонаправитель выполнен в виде открытого сверху коробообразного желоба, высота боковых стенок которого уменьшается от основания, примыкающего к воздуховоду, к периферии, причем, воздухонаправитель установлен по отношению к центробежному диску таким образом, что верхние кромки его боковых стенок расположены ниже касательных, проведенных к верхней поверхности центробежного диска через точки, лежащие на его наружной кромке и оси вращения. Так как частицы материала, двигаясь вдоль лопаток центробежного диска, приобретают радиальную составляющую скорости схода, направленную вдоль касательных, проведенных через точки на наружной кромке верхней поверхности диска и оси его вращения, а верхние кромки боковых стенок воздухонаправителя расположены ниже этих касательных, частицы рассеиваемого материала после схода с центробежного диска проходят над воздухонаправителем без ударов и трения об элементы его конструкции, расходуя весь первоначальный запас кинетической энергии на преодоление сопротивления полету в атмосфере. Воздушный поток подается снизу через открытый сверху воздухонаправитель под поток частиц, слетевших с центробежного диска, повышает дальность их рассеивания, особенно частиц мелких фракций. Таким образом в предложенном устройстве максимально используется первоначальный запас кинетической энергии частиц, слетевши х с центробежного диска и устраняется локальный концентрированный высев материала из-за их торможения элементами воздухонаправителя, что приводит к повышению равномерности распределения материала по ширине захвата. На чертеже схематично изображено пневмоцентробежное устройство для рассеивания сыпучих материалов, где на фиг. 1 изображено устройство, вид сбоку; на фиг. 2 - устройство, вид сверху. Пневмоцентробежное устройство для рассеивания сыпучих материалов содержит центробежный диск 1, на верхней поверхности которого закреплены лопатки 2. Центробежный диск установлен на приводном валу 3. Под центробежным диском 1 расположен воздуховод 4. Воздуховод 4 заканчивается воздухонаправителем 5, который выступает за наружную кромку центробежного диска 1. Воздухонаправитель 5 установлен с подъемом относительно плоскости вращения центробежного диска 1 под острым углом к его верхней поверхности. Воздухонаправитель 5 выполнен в виде открытого сверху коробообразного желоба, дно 7 которого наклонено к верхней рабочей поверхности центробежного диска 1 под острым углом a, при этом боковые стенки 8 и 9 выполнены в виде треугольников, которые основаниями 10 примыкают к воздуховоду 4. Таким образом высота боковых стенок воздухонаправителя 5 уменьшается от его основания к периферии. Воздухонаправитель 5 размещен относительно центробежного диска 1 таким образом, что верхние кромки его боковых стенок 8 и 9 расположены ниже касательных к верхней поверхности центробежного диска, проведенных через точки, лежащие соответственно на оси вращения 0-01 центробежного диска и его наружной кромке. Для конического диска это касательные I-І, которые совпадают с образующими его верхней поверхности. Работает пневмоцентробежное устройство для рассеивания сыпучих материалов следующим образом. Рассеиваемый материал разгоняется центробежным диском 1. Под действием центробежных сил частицы материала перемещаются вдоль лопаток 2 к наружной кромке центробежного диска 1. Получив запас кинетической энергии, частицы рассеиваемого материала слетают с центробежного диска 1, образуя сектор схода частиц материала. Путем известной регулировки подачи материала на центробежный диск достигают повышенного схода материала в зону периферийного участка ширины захвата. Одновременно с этим через воздуховод 4 подается сжатый воздух (направление движения воздуха показано стрелками). Воздухонаправитель 5 формирует струю соп утствующего воздушного потока, направленную снизу вверх под острым углом к сектору схода частиц рассеиваемого материала в зону периферийного участка ширины захвата. Частицы материала, имеющие при сходе с центробежного диска 1 направление вектора скорости, совпадающее с осью сформированного воздухонаправителем 5 воздушного потока, смешиваются с ним и, сохранив первоначальную кинетическую энергию, полученную от центробежного диска 1, приобретают дополнительно энергию воздушного потока и высеваются на периферийную зону ширины захвата. Частицы материала, сходящие с центробежного диска под углом к оси воздушного потока, ведут себя в зависимости от и х размеров. Частицы малых размеров вовлекаются в движение воздушного потока: крупные частицы пересекают воздушный поток и движутся за счет запаса кинетической энергии. Частицы рассеиваемого материала, слетающие с центробежного диска 1, за пределами воздухонаправителя 5 рассеиваются обычным образом в ближайшую зону ширины захвата.
