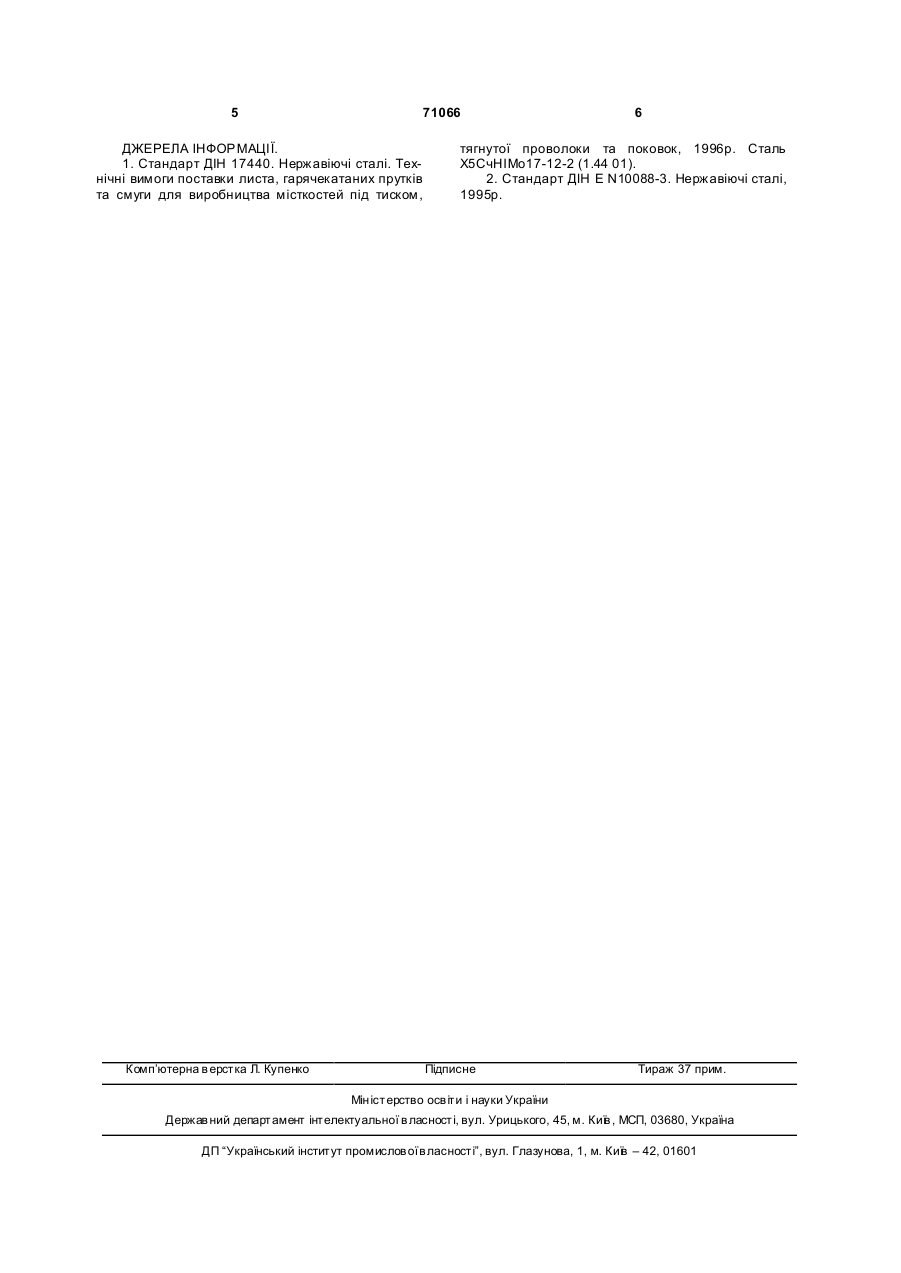

Нержавіюча сталь

Нержавіюча сталь, що містить вуглець, хром, нікель, молібден, кремній, марганець, сірку, азот, 3 71066 4 на зливки масою 50кг та проковані на сорт О Результати досліджень наведені в таблиці 2. 100мм, з якого виготовили проби для дослідження. Як бачимо з наведених даних табл.2, метал, Вивчались сталі, які по своєму складу відповіщо відповідає по складу прототипу, має поверхнедали нижньому, середньому та верхньому вмісту ві дефект, що свідчить про недостатню технологінікелю та відношення кальцію до сірки, а також чну пластичність. Цей метал характеризується перевищені склади у порівнянні з прототипом. також підвищеною засміченістю неметалічними (див.табл.1 ) включеннями та відхиленнями від вимог стандарту В цій таблиці Ni розр.- розрахункова кількість при дослідженнях на розтягування та ударну нікелю, що визначається з виразу формули в’язкість. винаходу: Сталь, котра заявляється (сталі 1,2,3), не має Ni=0.50(Cr+2.5Mo)-15N. Як бачимо з таблиці 1, дефектів поверхні та відповідає вимогам стандаррозрахункова кількість нікелю, є важливим для тів по ударній в’язкості при дослідженнях на розтязабезпечення технологічної пластичності металу, гування та по засміченості неметалічними відповідає або близько фактичному вмісту в сплавключеннями. вах 1,2,3 та відрізняється в більшу сторону в сплаПри відхиленнях в пропонованій сталі по вмісвах 4 та 7. Сплави 5 та 6 мають перевищене відту нікелю (сталь 4), а також відношення CA/S від ношення Ca\S. вимог формули винаходу сталі (4,5,6) мають місце Під час досліджень проб оцінювали наявність незадовільна якість поверхні, а також відхилення поверхневих дефектів, що утворилися в процесі від вимог стандарту по механічним якостям та некування. металічним включенням. Оцінювали також механічні властивості метаТаким чином, використання сталі, що пропонулу при випробуваннях на розрив та ударну ється, дозволить підвищити технологічну пластичв’язкість, а також засміченість металу неметалічність сталі під час деформації при більш економними включеннями по нормам американського ному легуванні нікелем (HQ 0.5-1.5%), понизить стандарту ASTM Е-45 (метод А). відбраковку по неметалічним включенням та собівартості сталі на 125-375грн\тн. Таблиця 1 №№/пп С 1. 2. 3. 4. 5. 6. 7. Сr Ni 0.02 0.05 0.08 0.05 0.05 0.05 0.06 16.5 18.25 20.0 18.0 18.0 18.0 18.0 9.1 10.5 12.1 8.9 10.9 10.9 10.5 2.0 2.5 3.0 2.5 2.5 2.5 2.5 Масова доля елементів, % Si Mn S Ca Mo 0.25 0.6 1.0 0.6 0.6 0.6 0.8 1.0 1.5 2.0 1.5 1.5 1.5 1.0 0.0075 0.0021 0.035 0.021 0.035 0.035 0.028 Ni расч. 0.0015 0.0032 0.0050 0.0032 0.0028 0.0074 0.028 9.1 11.0 12.1 10.9 10.9 10.9 Сa S 0.2 0.15 0.14 0.15 0.08 0.210 11.65 N 0.06 0.008 0.11 0.08 0.08 0.08 0.04 Таблица 2 Механічні Властивості 1 1 2 3 4 5 6 7 Вимоги стандарту Тимчасовий Межа Відно- Робота удару опір розрив у текучості сне в поперечнон/мм2 ΡΙ,0% подо- му напрямку, н/мм2 вже% ння в поздовжньому напрямку, % 2 3 4 5 642 265 70 65 655 262 65 60 634 271 73 67 696 235 38 50 682 679 650 510-710 247 43 250 50 230 87 н.м. 240 н.м. 40 52 60 48 н.м. 50 Тонкі Товсті Тонкі Товсті Тонкі Товсті Тонкі Товсті 6 1,8 2,3 2,6 2,2 7 1,0 1,9 1,5 8 1,6 2,2 2,4 2,1 9 0,7 1,1 1,6 1,0 10 1,4 1,6 1,8 1,5 11 0,5 0,7 1,2 0,7 12 2,0 1,8 1,7 1,7 13 1,5 1,3 1,2 1,2 3,2 2,2 3,1 3,0 2,6 1,7 2,7 2,5 3,1 2,0 2,7 3,0 2,7 1,4 1,9 2,5 2,5 1,6 2,4 3,0 2,0 0,8 1,3 2,5 1,9 3,2 2,3 3,0 1,2 2,7 1,0 2,5 Наяв ність пов ерхнев их дефектів на ков аних пробах 14 нет нет нет тріщини, розривини розрив ини розрив ини розрив ини 5 71066 ДЖЕРЕЛА ІНФОРМАЦІЇ. 1. Стандарт ДІН 17440. Нержавіючі сталі. Технічні вимоги поставки листа, гарячекатаних прутків та смуги для виробництва місткостей під тиском, Комп’ютерна в ерстка Л. Купенко 6 тягнутої проволоки та поковок, 1996р. Сталь Х5СчНІМо17-12-2 (1.44 01). 2. Стандарт ДІН Ε N10088-3. Нержавіючі сталі, 1995р. Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
