Номер патенту: 71199

Опубліковано: 15.11.2004

Автор: Жуков Олександр Борисович

Завантажити PDF файл.

Формула / Реферат

1. Гармата детонаційно-газова, яка містить ствол для детонації газових сумішей, змішувач газів, який містить корпус, канали для підводу робочих газів, патрубок для подачі порошку, запальний пристрій, корпус змішувача із пробками, які містяться на одній осі, яка відрізняється тим, що пробки виконані у вигляді зрізаних конусів і мають можливість осьового переміщення для регулювання щілини між тілом пробки і конгруентною поверхнею корпуса, при цьому між пробками знаходиться камера змішування газів, а на зовнішній поверхні корпусу виконані однозахідні або багатозахідні гвинтові канавки, щільно прикриті гільзою, ще у корпусі посередині зроблено отвір, один або декілька, або корпус розрізаний посередині і зібраний у гільзі із зазором між частинами корпусу, при цьому зазор, або отвори, з'єднують камеру змішування газів з багатозахідними канавками, які крізь отвори у гільзі з'єднані трубками з камерою попереднього вибуху, яка підключена до камери вибуху, з'єднаної з стволом для детонації газової суміші, при цьому гази з каналів підводу робочих газів надходять у щілину між пробками та корпусом, потім у камеру змішування, а далі по з'єднанню потрапляють в гвинтові канавки, де потім роз'єднуються навпіл, і окремо кожна частина потоку суміші газів додатково змішується, крізь отвори у гільзі та трубках зустрічні потоки газів потрапляють у камеру попереднього вибуху, де потоки знов з'єднуються, додатково перемішуючись, потрапляють у камеру вибуху і з'єднаний з нею ствол для детонації газів, при цьому запальний пристрій встановлено у камері попереднього вибуху.

2. Гармата по п. 1, яка відрізняється тим, що суміш газів через отвори у гільзі і з'єднані з ними трубки потрапляє зустрічними потоками у камеру вибуху, яка з'єднана з стволом, при цьому запальний пристрій, один або декілька, встановлено у камері вибуху.

Текст

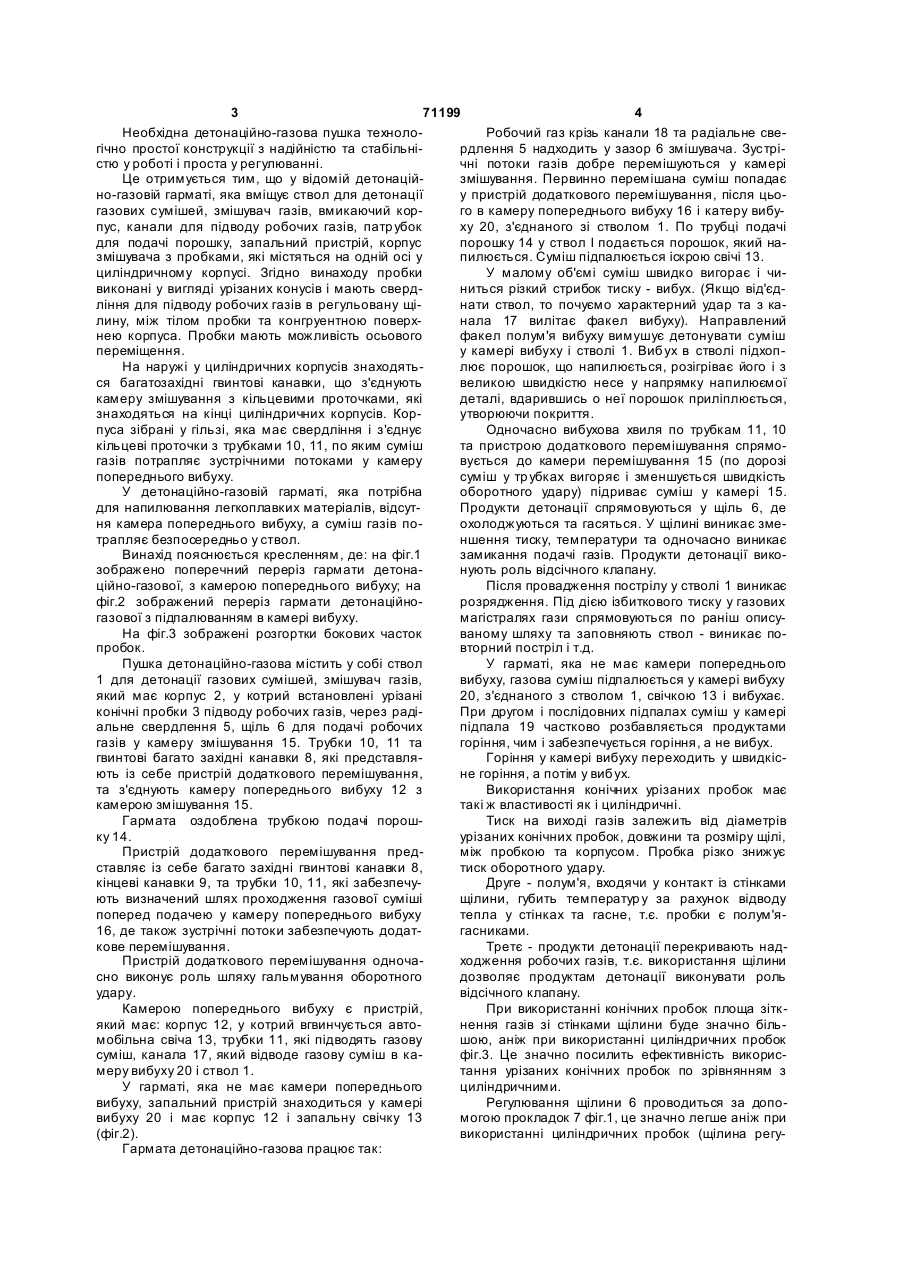

1. Гармата детонаційно-газова, яка містить ствол для детонації газових сумішей, змішувач газів, який містить корпус, канали для підводу робочих газів, патр убок для подачі порошку, запальний пристрій, корпус змішувача із пробками, які містяться на одній осі, яка відрізняється тим, що пробки виконані у вигляді зрізаних конусів і мають можливість осьового переміщення для регулювання щілини між тілом пробки і конгруентною поверхнею корпуса, при цьому між пробками знаходиться камера змішування газів, а на зовнішній поверхні корпусу виконані однозахідні або багатозахідні гвинтові канавки, щільно прикриті гільзою, ще у корпусі посередині зроблено отвір, один або декілька, або корпус розрізаний посередині і зібраний у гільзі із зазором між частинами корпусу, при цьому зазор, або отвори, з'єднують камеру A 2 (19) 1 3 71199 4 Необхідна детонаційно-газова пушка технолоРобочий газ крізь канали 18 та радіальне свегічно простої конструкції з надійністю та стабільнірдлення 5 надходить у зазор 6 змішувача. Зустрістю у роботі і проста у регулюванні. чні потоки газів добре перемішуються у камері Це отримується тим, що у відомій детонаційзмішування. Первинно перемішана суміш попадає но-газовій гарматі, яка вміщує ствол для детонації у пристрій додаткового перемішування, після цьогазових сумішей, змішувач газів, вмикаючий корго в камеру попереднього вибуху 16 і катеру вибупус, канали для підводу робочих газів, патр убок ху 20, з'єднаного зі стволом 1. По трубці подачі для подачі порошку, запальний пристрій, корпус порошку 14 у ствол І подається порошок, який назмішувача з пробками, які містяться на одній осі у пилюється. Суміш підпалюється іскрою свічі 13. циліндричному корпусі. Згідно винаходу пробки У малому об'ємі суміш швидко вигорає і чивиконані у вигляді урізаних конусів і мають свердниться різкий стрибок тиску - вибух. (Якщо від'єдління для підводу робочих газів в регульовану щінати ствол, то почуємо характерний удар та з калину, між тілом пробки та конгруентною поверхнала 17 вилітає факел вибуху). Направлений нею корпуса. Пробки мають можливість осьового факел полум'я вибуху вимушує детонувати суміш переміщення. у камері вибуху і стволі 1. Вибух в стволі підхопНа наружі у циліндричних корпусів знаходятьлює порошок, що напилюється, розігріває його і з ся багатозахідні гвинтові канавки, що з'єднують великою швидкістю несе у напрямку напилюємої камеру змішування з кільцевими проточками, які деталі, вдарившись о неї порошок приліплюється, знаходяться на кінці циліндричних корпусів. Корутворюючи покриття. пуса зібрані у гільзі, яка має свердління і з'єднує Одночасно вибухова хвиля по трубкам 11, 10 кільцеві проточки з трубками 10, 11, по яким суміш та пристрою додаткового перемішування спрямогазів потрапляє зустрічними потоками у камеру вується до камери перемішування 15 (по дорозі попереднього вибуху. суміш у тр убках вигоряє і зменшується швидкість У детонаційно-газовій гарматі, яка потрібна оборотного удару) підриває суміш у камері 15. для напилювання легкоплавких матеріалів, відсутПродукти детонації спрямовуються у щіль 6, де ня камера попереднього вибуху, а суміш газів поохолоджуються та гасяться. У щілині виникає зметрапляє безпосередньо у ствол. ншення тиску, температури та одночасно виникає Винахід пояснюється кресленням, де: на фіг.1 замикання подачі газів. Продукти детонації викозображено поперечний переріз гармати детонанують роль відсічного клапану. ційно-газової, з камерою попереднього вибуху; на Після провадження пострілу у стволі 1 виникає фіг.2 зображений переріз гармати детонаційнорозрядження. Під дією ізбиткового тиску у газових газової з підпалюванням в камері вибуху. магістралях гази спрямовуються по раніш описуНа фіг.3 зображені розгортки бокових часток ваному шляху та заповняють ствол - виникає попробок. вторний постріл і т.д. Пушка детонаційно-газова містить у собі ствол У гарматі, яка не має камери попереднього 1 для детонації газових сумішей, змішувач газів, вибуху, газова суміш підпалюється у камері вибуху який має корпус 2, у котрий встановлені урізані 20, з'єднаного з стволом 1, свічкою 13 і вибухає. конічні пробки 3 підводу робочих газів, через радіПри другом і послідовних підпалах суміш у камері альне свердлення 5, щіль 6 для подачі робочих підпала 19 частково розбавляється продуктами газів у камеру змішування 15. Трубки 10, 11 та горіння, чим і забезпечується горіння, а не вибух. гвинтові багато західні канавки 8, які представляГоріння у камері вибуху переходить у швидкісють із себе пристрій додаткового перемішування, не горіння, а потім у вибух. та з'єднують камеру попереднього вибуху 12 з Використання конічних урізаних пробок має камерою змішування 15. такі ж властивості як і циліндричні. Гармата оздоблена трубкою подачі порошТиск на виході газів залежить від діаметрів ку 14. урізаних конічних пробок, довжини та розміру щілі, Пристрій додаткового перемішування предміж пробкою та корпусом. Пробка різко знижує ставляє із себе багато західні гвинтові канавки 8, тиск оборотного удару. кінцеві канавки 9, та трубки 10, 11, які забезпечуДруге - полум'я, входячи у контакт із стінками ють визначений шлях проходження газової суміші щілини, губить температур у за рахунок відводу поперед подачею у камеру попереднього вибуху тепла у стінках та гасне, т.є. пробки є полум'я16, де також зустрічні потоки забезпечують додатгасниками. кове перемішування. Третє - продукти детонації перекривають надПристрій додаткового перемішування одночаходження робочих газів, т.є. використання щілини сно виконує роль шляху гальмування оборотного дозволяє продуктам детонації виконувати роль удару. відсічного клапану. Камерою попереднього вибуху є пристрій, При використанні конічних пробок площа зіткякий має: корпус 12, у котрий вгвинчується автонення газів зі стінками щілини буде значно більмобільна свіча 13, трубки 11, які підводять газову шою, аніж при використанні циліндричних пробок суміш, канала 17, який відводе газову суміш в кафіг.3. Це значно посилить ефективність викорисмеру вибуху 20 і ствол 1. тання урізаних конічних пробок по зрівнянням з У гарматі, яка не має камери попереднього циліндричними. вибуху, запальний пристрій знаходиться у камері Регулювання щілини 6 проводиться за доповибуху 20 і має корпус 12 і запальну свічку 13 могою прокладок 7 фіг.1, це значно легше аніж при (фіг.2). використанні циліндричних пробок (щілина регуГармата детонаційно-газова працює так: 5 71199 6 люється за рахунок механічної підгонки діаметру вибуху, так як там горіння переходить у вибух. За циліндричної пробки). рахунок цього розширюється діапазон регулюванКамера попереднього вибуху постійно обминя режимів напилення. Фаза горіння у стволі випавається (вибуховою) сумішшю газів і достатньо дає, т.є. і відразу виникає вибух. іскри, щоб підірвати суміш. Тим самим поліпшуПри запаленні суміші газів в камері вибуху ються умови підпалу, в порівнянні з підпалом у проходить перехід горіння у швидкісне горіння, а камері вибуху. потім у вибух. Коли напилюються легкоплавкі маДруге - вибухова хвиля викликає ланцюгову теріали пушка з запаленням у стволі більш принареакцію, т.є. вибух зароджується у камері головнодна. го вибуху раніше, чим з підпалом газа в камері Комп’ютерна в ерстка В. Мацело Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Gas-explosion gun

Назва патенту російською

Пушка детонационно-газовая

МПК / Мітки

МПК: B05B 17/00, B05B 7/04

Мітки: гармата, детонаційно-газова
