Безвідкатна гармата підвищеної потужності

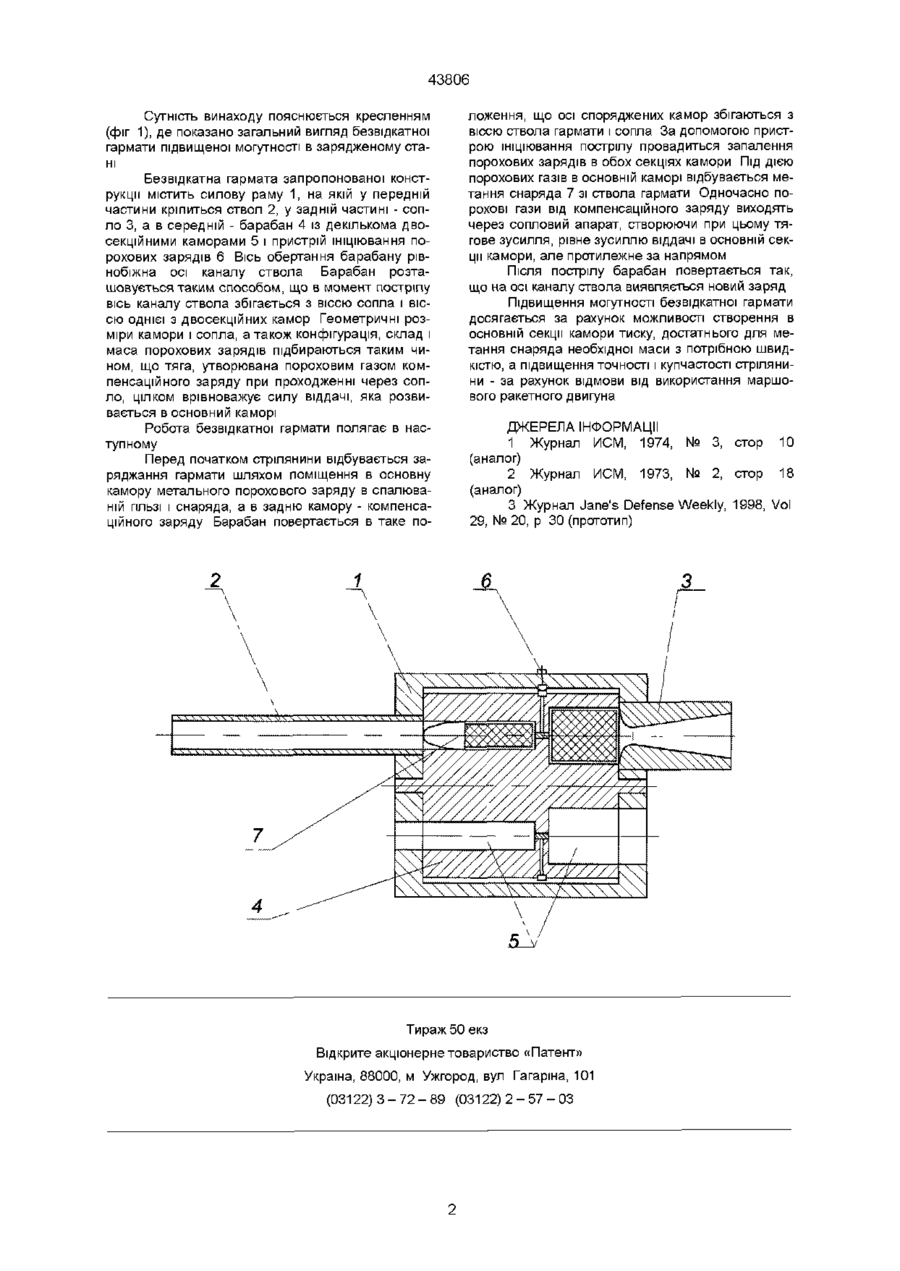

Безвідкатна гармата підвищеної потужності, що містить силову раму, ствол із дуловим гальмом, зарядний пристрій, сопловий апарат і пристрій ініціювання пострілу, який відрізняється тим, що камора ствола розділена жорсткою перегородкою на дві частини, одна з яких з'єднується зі стволом і містить снаряд із метальним зарядом, а інша з'єднується із соплом і містить заряд, який створює зусилля, рівне зусиллю у каморі, але протилежне за напрямком Винахід належить до галузі озброєння, зокрема, до конструкцій артилерійських гармат, і може бути використаний для озброєння повітряних і легких наземних транспортних засобів ВІДОМІ конструкції безвідкатних гармат і гранатометів побудовані за принципом динамореактивних гармат [1] Снаряди цих гармат містять пороховий маршовий ракетний двигун, що забезпечує досягнення необхідної швидкості на зовнішньобалістичній траєкторії Для викиду снаряда зі ствола гармати і надання йому деякої початкової швидкості використовується додатковий виштовхуючий заряд Недоліком відомих безвідкатних гармат і гранатометів є те, що швидкість польоту їхніх снарядів знаходиться в діапазоні від 150 до 700 м/с, при цьому корисна вага в снаряді складає менше 50%, а внаслідок використання порохового маршового двигуна точність і купчастість бою таких гармат значно поступаються звичайним гарматам, виконаним за класичною схемою Найбільш близьким технічним рішенням, обраним як прототип, є безвідкатна гармата револьверного типу [2], що містить несучу силову раму, на якій кріпиться ствол із дуловим гальмом, зарядний пристрій барабанного типу, сопловий апарат і пристрій ініціювання пострілу Недоліком безвідкатної гармати, обраної як прототип, є те, що камора гармати з'єднується одночасно з каналом ствола і сопловим апаратом, внаслідок чого характер розподілу тиску порохових газів при пострілі уздовж стволу і динаміка його зміни в часі такі, що швидкість польоту снаряда гармати істотно менша аналогічного показника ар тилерійських систем, виготовлених за класичною схемою В основу винаходу поставлено задачу підвищення дулової швидкості снаряда, корисної маси, що метається, точності і купчастості стрілянини до параметрів, що відповідають традиційним артилерійським системам, при відсутності зусилля віддачі Вирішенням поставленої технічної задачі є використання двосекційної (у подовжньому напряму) камори, при цьому секції розділяються жорсткою стінкою на камору для розміщення снаряда з метальним зарядом (основну) і на камору з зарядом, що створює при пострілі зусилля, рівне тяговому зусиллю в першій каморі і спрямоване в протилежному напрямку (компенсаційну) Порівнянний аналіз пристрою, що заявляється, з прототипом показує, що безвідкатна гармата підвищеної могутності, що заявляється, відрізняється тим, що її камора складається з двох розділених жорсткою стінкою секцій, одна з яких з'єднується зі стволом і містить снаряд із метальним зарядом, а інша з'єднується із соплом і містить компенсаційний заряд, причому стрілянина ведеться снарядами, які не містять маршового ракетного двигуна Таким чином, технічне вирішення, що заявляється, відповідає критерію винаходу "новизна" Аналіз відомих технічних рішень у зазначеній галузі техніки дозволяє зробити висновок, що в них відсутні ознаки, подібні з ВІДМІТНИМИ ознаками безвідкатної гармати підвищеної могутності, що заявляється, і визнати технічне рішення, яке ю заявляється, ВІДПОВІДНИМ критерію "ІСТОТНІ ВІДМІННОСТІ" (О о 00 со 43806 Сутність винаходу пояснюється кресленням (фіг 1), де показано загальний вигляд безвідкатної гармати підвищеної могутності в зарядженому стані Безвідкатна гармата запропонованої конструкції містить силову раму 1, на якій у передній частини кріпиться ствол 2, у задній частині - сопло 3, а в середній - барабан 4 із декількома двосекційними каморами 5 і пристрій ініціювання порохових зарядів 6 Вісь обертання барабану рівнобіжна осі каналу ствола Барабан розташовується таким способом, що в момент пострілу вісь каналу ствола збігається з віссю сопла і віссю однієї з двосекційних камор Геометричні розміри камори і сопла, а також конфігурація, склад і маса порохових зарядів підбираються таким чином, що тяга, утворювана пороховим газом компенсаційного заряду при проходженні через сопло, цілком врівноважує силу віддачі, яка розвивається в основний каморі ложення, що осі споряджених камор збігаються з віссю ствола гармати і сопла За допомогою пристрою ініціювання пострілу провадиться запалення порохових зарядів в обох секціях камори Під дією порохових газів в основній каморі відбувається метання снаряда 7 зі ствола гармати Одночасно порохові гази від компенсаційного заряду виходять через сопловий апарат, створюючи при цьому тягове зусилля, рівне зусиллю віддачі в основній секції камори, але протилежне за напрямом Після пострілу барабан повертається так, що на осі каналу ствола виявляється новий заряд Підвищення могутності безвідкатної гармати досягається за рахунок можливості створення в основній секції камори тиску, достатнього для метання снаряда необхідної маси з потрібною швидкістю, а підвищення точності і купчастості стрілянини - за рахунок відмови від використання маршового ракетного двигуна Робота безвідкатної гармати полягає в наступному Перед початком стрілянини відбувається заряджання гармати шляхом поміщення в основну камору метального порохового заряду в спалюваній ГІЛЬЗІ і снаряда, а в задню камору - компенсаційного заряду Барабан повертається в таке по ДЖЕРЕЛА ІНФОРМАЦІЇ 1 Журнал ИСМ, 1974, № 3, стор 10 (аналог) 2 Журнал ИСМ, 1973, № 2, стор 18 (аналог) 3 Журнал Jane's Defense Weekly, 1998, Vol 29, № 20, p ЗО (прототип) SJy Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3
