Рулонний прес для сільськогосподарської рослинницької продукції

Номер патенту: 71537

Опубліковано: 15.12.2004

Автори: Віфель Маркус, Німерг Хайнц

Завантажити PDF файл.

Формула / Реферат

1. Рулонний прес для пакування сільськогосподарської рослинницької продукції, що має намотувальні валки,  які утворюють пресувальну камеру, а суміжна з нею розмотувальна станція призначена для прийому i зберігання рулону оболонкової стрічки, причому пресувальна камера має напрямну, по якій оболонкова стрічка спрямована усередину пресувальної камери для формування пакування, який відрізняється тим, що в районі бокової стінки преса до розмотувальної станції приєднаний завантажувальний пристрій, який призначений для прийому рулону оболонкової стрічки i передачі його до розмотувальної станції, причому завантажувальний пристрій виконаний з можливістю повороту із бокового положення прийому у положення подачі.

2. Рулонний прес за п. 1, який відрізняється тим, що має засоби для кріплення завантажувального пристрою для його повороту з боку преса із положення прийому у положення подачі.

3. Рулонний прес за п. 2, який відрізняється тим, що має засоби для блокування завантажувального пристрою в положенні прийому.

4. Рулонний прес за п. 2, який відрізняється тим, що завантажувальний пристрій виконаний з можливістю повороту навколо вертикальної oci за допомогою засобів для кріплення.

5. Рулонний прес за п. 1, який відрізняється тим, що має передавальний механізм для повороту завантажувального пристрою навколо горизонтальної oci для подачі рулону у розмотувальну станцію.

6. Рулонний прес за п. 1, який відрізняється тим, що завантажувальний пристрій виконаний у вигляді жолоба, який має стінку, нижній кінець якої забезпечує підтримування рулону оболонкової стрічки.

7. Рулонний прес за п. 6, який відрізняється тим, що жолоб має щонайменше один паз, в якому розташований ролик для полегшення повороту рулону оболонкової стрічки.

8. Рулонний прес за п. 6, який відрізняється тим, що має засоби для кріплення жолоба, які забезпечують можливість його повороту навколо вертикальної oci.

9. Рулонний прес за п. 8, який відрізняється тим, що засоби для кріплення жолоба являють собою нижній i верхній кронштейни.

10. Рулонний прес за п. 9, який відрізняється тим, що нижній кронштейн є довшим за верхній.

11. Рулонний прес за п. 1, який відрізняється тим, що завантажувальний пристрій має кожух для закриття його у положенні прийому i засоби для шарнірного кріплення кожуха до нього.

12. Рулонний прес за п. 6, який відрізняється тим, що має засоби для підтримування оболонкової стрічки у жолобі.

13. Рулонний прес за п. 6, який відрізняється тим, що має в верхній частині жолоба бандаж i засоби для шарнірного кріплення жолоба до опори.

14. Рулонний прес за п. 13, який відрізняється тим, що має другий бандаж, розташований в нижній частині жолоба, i засоби для підтримування жолоба в ньому.

15. Рулонний прес за п. 14, який відрізняється тим, що другий бандаж виконаний у формі вилки.

16. Рулонний прес за п. 13, який відрізняється тим, що до жолоба приєднаний виконавчий механізм для повороту його в положення, при якому рулон оболонкової стрічки має можливість подаватися до розмотувальної станції.

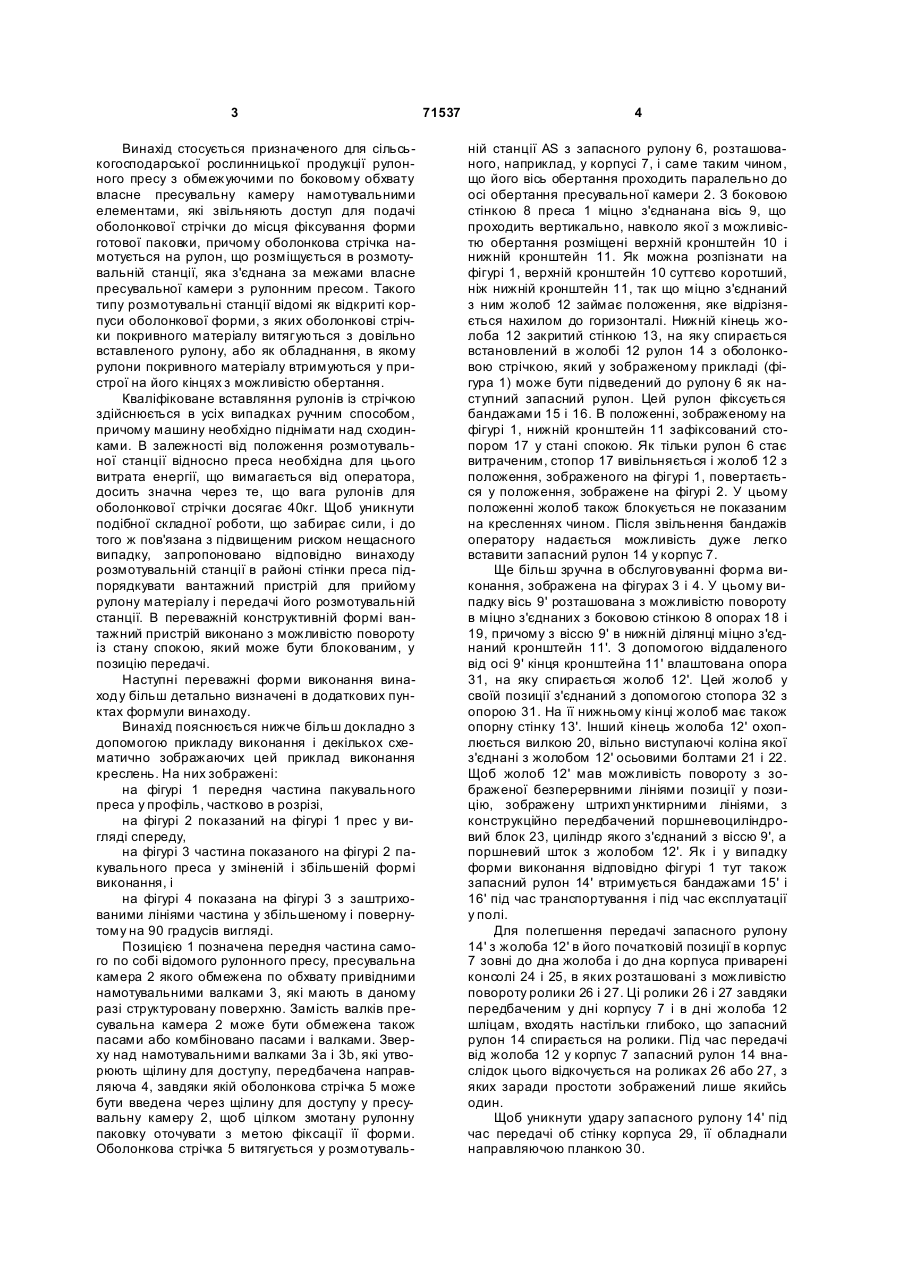

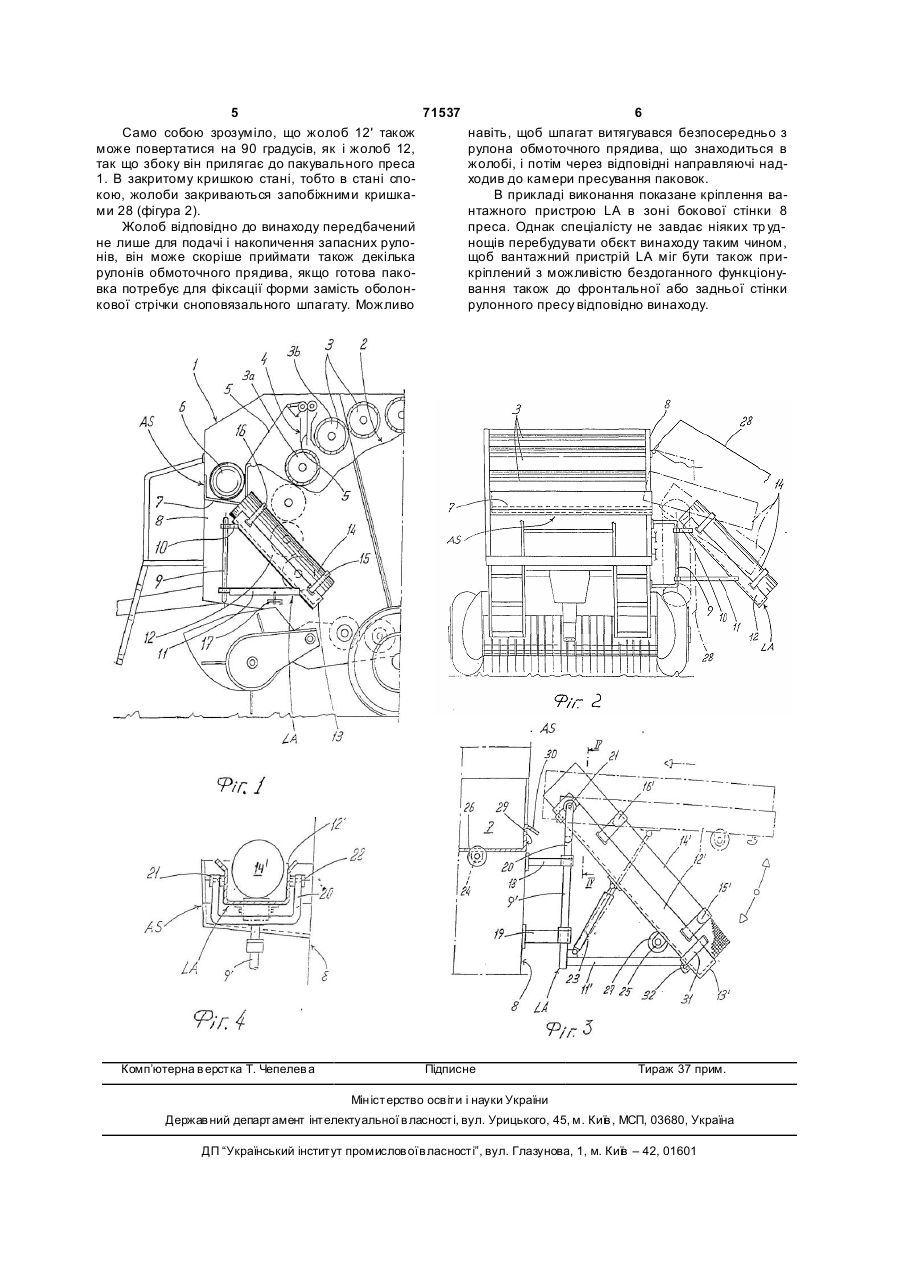

Текст

1. Рулонний прес для пакування сільськогосподарської рослинницької продукції, що має намотувальні валки, які утворюють пресувальну камеру, а суміжна з нею розмотувальна станція призначена для прийому i зберігання рулону оболонкової стрічки, причому пресувальна камера має напрямну, по якій оболонкова стрічка спрямована усередину пресувальної камери для формування пакування, який відрізняється тим, що в районі бокової стінки преса до розмотувальної станції приєднаний завантажувальний пристрій, який призначений для прийому рулону оболонкової стрічки i передачі його до розмотувальної станції, причому завантажувальний пристрій виконаний з можливістю повороту із бокового положення прийому у положення подачі. 2. Рулонний прес за П.1, який відрізняється тим, що має засоби для кріплення завантажувального пристрою для його повороту з боку преса із положення прийому у положення подачі. 3. Рулонний прес за П.2, який відрізняється тим, що має засоби для блокування завантажувального пристрою в положенні прийому. 4. Рулонний прес за П.2, який відрізняється тим, що завантажувальний пристрій виконаний з можливістю повороту навколо вертикальної oci за допомогою засобів для кріплення. 5. Рулонний прес за П.1, який відрізняється тим, що має передавальний механізм для повороту 2 (19) 1 3 Винахід стосується призначеного для сільськогосподарської рослинницької продукції рулонного пресу з обмежуючими по боковому обхвату власне пресувальну камеру намотувальними елементами, які звільняють доступ для подачі оболонкової стрічки до місця фіксування форми готової паковки, причому оболонкова стрічка намотується на рулон, що розміщується в розмотувальній станції, яка з'єднана за межами власне пресувальної камери з рулонним пресом. Такого типу розмотувальні станції відомі як відкриті корпуси оболонкової форми, з яких оболонкові стрічки покривного матеріалу витягуються з довільно вставленого рулону, або як обладнання, в якому рулони покривного матеріалу втримуються у пристрої на його кінцях з можливістю обертання. Кваліфіковане вставляння рулонів із стрічкою здійснюється в усіх випадках ручним способом, причому машину необхідно піднімати над сходинками. В залежності від положення розмотувальної станції відносно преса необхідна для цього витрата енергії, що вимагається від оператора, досить значна через те, що вага рулонів для оболонкової стрічки досягає 40кг. Щоб уникнути подібної складної роботи, що забирає сили, і до того ж пов'язана з підвищеним риском нещасного випадку, запропоновано відповідно винаходу розмотувальній станції в районі стінки преса підпорядкувати вантажний пристрій для прийому рулону матеріалу і передачі його розмотувальній станції. В переважній конструктивній формі вантажний пристрій виконано з можливістю повороту із стану спокою, який може бути блокованим, у позицію передачі. Наступні переважні форми виконання винаходу більш детально визначені в додаткових пунктах формули винаходу. Винахід пояснюється нижче більш докладно з допомогою прикладу виконання і декількох схематично зображаючих цей приклад виконання креслень. На них зображені: на фігурі 1 передня частина пакувального преса у профіль, частково в розрізі, на фігурі 2 показаний на фігурі 1 прес у вигляді спереду, на фігурі 3 частина показаного на фігурі 2 пакувального преса у зміненій і збільшеній формі виконання, і на фігурі 4 показана на фігурі 3 з заштрихованими лініями частина у збільшеному і повернутому на 90 градусів вигляді. Позицією 1 позначена передня частина самого по собі відомого рулонного пресу, пресувальна камера 2 якого обмежена по обхвату привідними намотувальними валками 3, які мають в даному разі структуровану поверхню. Замість валків пресувальна камера 2 може бути обмежена також пасами або комбіновано пасами і валками. Зверху над намотувальними валками 3а і 3b, які утворюють щілину для доступу, передбачена направляюча 4, завдяки якій оболонкова стрічка 5 може бути введена через щілину для доступу у пресувальну камеру 2, щоб цілком змотану рулонну паковку оточувати з метою фіксації її форми. Оболонкова стрічка 5 витягується у розмотуваль 71537 4 ній станції AS з запасного рулону 6, розташованого, наприклад, у корпусі 7, і саме таким чином, що його вісь обертання проходить паралельно до осі обертання пресувальної камери 2. З боковою стінкою 8 преса 1 міцно з'єднанана вісь 9, що проходить вертикально, навколо якої з можливістю обертання розміщені верхній кронштейн 10 і нижній кронштейн 11. Як можна розпізнати на фігурі 1, верхній кронштейн 10 суттєво коротший, ніж нижній кронштейн 11, так що міцно з'єднаний з ним жолоб 12 займає положення, яке відрізняється нахилом до горизонталі. Нижній кінець жолоба 12 закритий стінкою 13, на яку спирається встановлений в жолобі 12 рулон 14 з оболонковою стрічкою, який у зображеному прикладі (фігура 1) може бути підведений до рулону 6 як наступний запасний рулон. Цей рулон фіксується бандажами 15 і 16. В положенні, зображеному на фігурі 1, нижній кронштейн 11 зафіксований стопором 17 у стані спокою. Як тільки рулон 6 стає витраченим, стопор 17 вивільняється і жолоб 12 з положення, зображеного на фігурі 1, повертається у положення, зображене на фігурі 2. У цьому положенні жолоб також блокується не показаним на кресленнях чином. Після звільнення бандажів оператору надається можливість дуже легко вставити запасний рулон 14 у корпус 7. Ще більш зручна в обслуговуванні форма виконання, зображена на фігурах 3 і 4. У цьому випадку вісь 9' розташована з можливістю повороту в міцно з'єднаних з боковою стінкою 8 опорах 18 і 19, причому з віссю 9' в нижній ділянці міцно з'єднаний кронштейн 11'. З допомогою віддаленого від осі 9' кінця кронштейна 11' влаштована опора 31, на яку спирається жолоб 12'. Цей жолоб у своїй позиції з'єднаний з допомогою стопора 32 з опорою 31. На її нижньому кінці жолоб має також опорну стінку 13'. Інший кінець жолоба 12' охоплюється вилкою 20, вільно виступаючі коліна якої з'єднані з жолобом 12' осьовими болтами 21 і 22. Щоб жолоб 12' мав можливість повороту з зображеної безперервними лініями позиції у позицію, зображену штрихп унктирними лініями, з конструкційно передбачений поршневоциліндровий блок 23, циліндр якого з'єднаний з віссю 9', а поршневий шток з жолобом 12'. Як і у випадку форми виконання відповідно фігурі 1 тут також запасний рулон 14' втримується бандажами 15' і 16' під час транспортування і під час експлуатації у полі. Для полегшення передачі запасного рулону 14' з жолоба 12' в його початковій позиції в корпус 7 зовні до дна жолоба і до дна корпуса приварені консолі 24 і 25, в яких розташовані з можливістю повороту ролики 26 і 27. Ці ролики 26 і 27 завдяки передбаченим у дні корпусу 7 і в дні жолоба 12 шліцам, входять настільки глибоко, що запасний рулон 14 спирається на ролики. Під час передачі від жолоба 12 у корпус 7 запасний рулон 14 внаслідок цього відкочується на роликах 26 або 27, з яких заради простоти зображений лише якийсь один. Щоб уникнути удару запасного рулону 14' під час передачі об стінку корпуса 29, її обладнали направляючою планкою 30. 5 71537 6 Само собою зрозуміло, що жолоб 12' також навіть, щоб шпагат витягувався безпосередньо з може повертатися на 90 градусів, як і жолоб 12, рулона обмоточного прядива, що знаходиться в так що збоку він прилягає до пакувального преса жолобі, і потім через відповідні направляючі над1. В закритому кришкою стані, тобто в стані споходив до камери пресування паковок. кою, жолоби закриваються запобіжними кришкаВ прикладі виконання показане кріплення вами 28 (фігура 2). нтажного пристрою LA в зоні бокової стінки 8 Жолоб відповідно до винаходу передбачений преса. Однак спеціалісту не завдає ніяких тр удне лише для подачі і накопичення запасних рулонощів перебудувати обєкт винаходу таким чином, нів, він може скоріше приймати також декілька щоб вантажний пристрій LA міг бути також прирулонів обмоточного прядива, якщо готова пакокріплений з можливістю бездоганного функціонувка потребує для фіксації форми замість оболонвання також до фронтальної або задньої стінки кової стрічки сноповязального шпагату. Можливо рулонного пресу відповідно винаходу. Комп’ютерна в ерстка Т. Чепелев а Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Roll press for agricultural crop production output

Назва патенту російською

Рулонный пресс для сельскохозяйственной растениеводческой продукции

МПК / Мітки

МПК: A01F 15/00, B65B 63/00

Мітки: рулонний, прес, продукції, сільськогосподарсько, рослинницької
