Пристрій для вібраційної обробки сільськогосподарської продукції

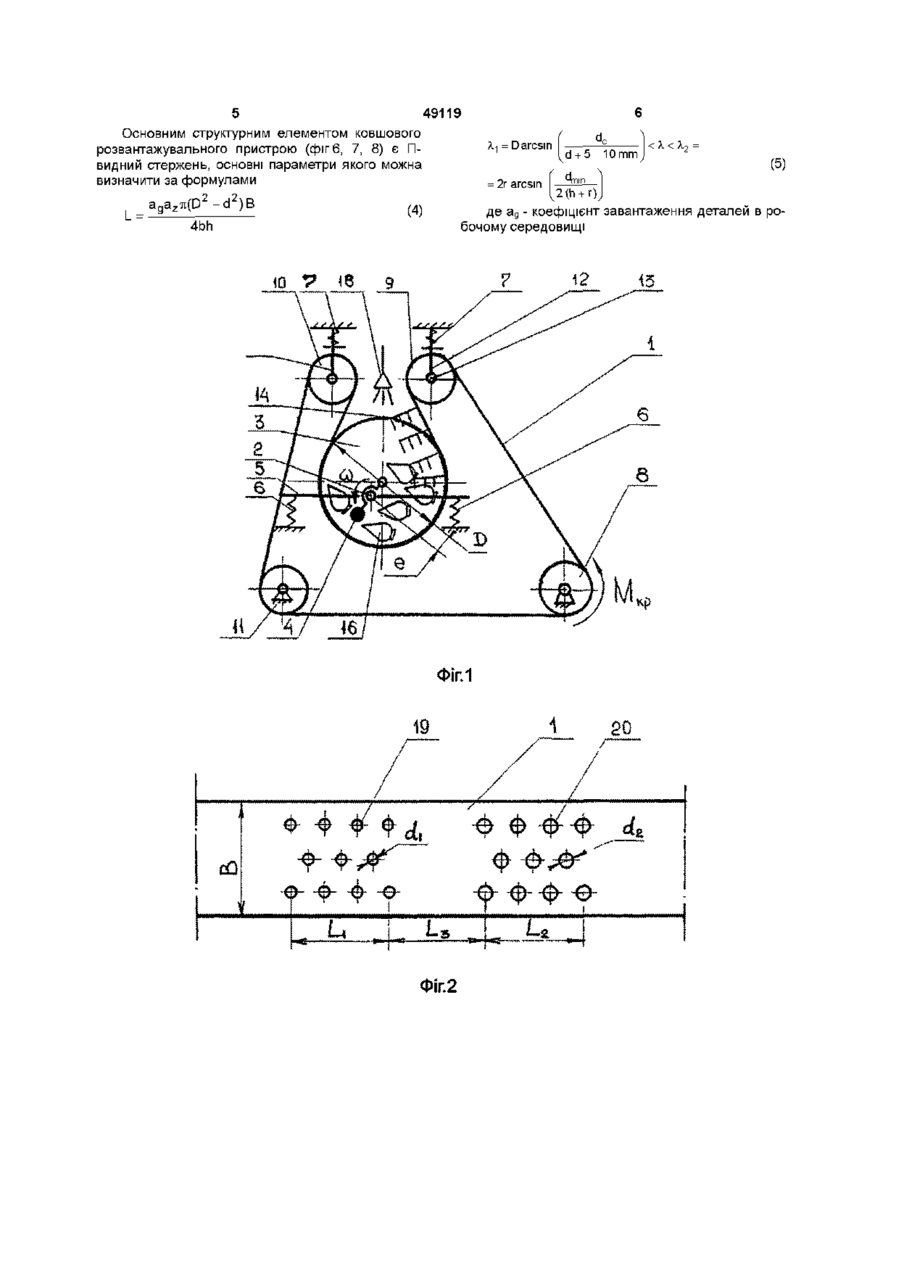

Пристрій для вібраційної обробки сільськогосподарської продукції має пружно підвішений робочий контейнер і нескінченну гнучку стрічку, яка охоплює систему опорних роликів і бічні стінки робочої камери, створюючи таким чином рухоме днище контейнера, який відрізняється тим, що при здійсненні процесів миття та очищення сільськогосподарської продукції в машині передбачено застосування зрошувальної системи та розвантажувального пристрою, жорстко закріпленого на поверхні гнучкої стрічки, а при реалізації процесу сепарації сипучої сільськогосподарської продукції в конструкції машини передбачено виконання нескінченного полотна стрічки у вигляді перфорованих ділянок з отворами різного діаметра Винахід відноситься до пристроїв для поверхневої обробки сільськогосподарської продукції в процесах и первинної переробки, зокрема для здійснення миття та очищення поверхневого покриву продукції, розділення маси сипучої сировини на фракції, видалення небажаних ДОМІШКІВ ВІДОМІ вібраційні машини для обробки продукції, що забезпечують мінімальні її пошкодження в процесі обробки (зокрема, а с СРСР № 761244, № 580094, № 496164), в яких несучу поверхню для продукції складає еластична стрічка Серед недоліків цих пристроїв можна відзначити те, що саме наявність подібного гнучкого елемента ускладнює конструкцію і регулювання робочих режимів Крім того, має місце низька ступінь механізації розвантажувальних робіт Найбільш близьким по технічній суті до заявленого є пристрій (а с СРСР № 1321560), в якому має місце раціональна компоновка конструкції за рахунок утворення транспортуючою стрічкою бічної поверхні контейнера Кінематично здійснюється збудження коливань в робочій ємкості, а також переміщення еластичного органа по напрямним роликам Основним недоліком такої машини є те, що подібне конструктивне виконання забезпечує можливість обробки продукції тільки в закріпленому стані, і тільки у визначеному діапазоні робочих параметрів, які обмежуються умовами зчеплення стрічки та опорних елементів напрямної частини вирішувати комплекс операцій по первинній переробці сипучої та мілкокускової продукції за умови мінімізації и пошкоджуваності при обробці та раціональної компоновки основних структурних елементів, пристрою Задача, яка ставиться, вирішується за рахунок використання конвеєрного вібраційного пристрою, що містить нескінченну гнучку рухому поверхню, застосування конструкцій, закріплених на поверхні стрічки для забезпечення механізації розвантажувальних операцій по закінченні обробки, виконання певних перфорацій на поверхні стрічки з метою здійснення операцій фракціонування та просіювання сипучої продукції Крім того, такі конструктивні особливості пристрою, як розміщення джерела вібрації в центрі і з бічних сторін робочої камери, простота форми контейнера зумовлюють підвищення кінцевого технологічного результату при достатньо простій конструкції вібраційного пристрою В основу винаходу покладено задачу створення пристрою для вібраційної обробки, здатного В описанні винаходу представлені 8 креслень На фіг 1 зображена принципова схема вібраційного пристрою для обробки сільськогосподарської продукції, на фіг 2 представлені схеми перфорованих ділянок на поверхні рухомої стрічки пристрою для сепарації та просіювання сипучих неоднорідних систем, на фіг 3 показана схема розташування розвантажувальних елементів ковшового типу на стрічці, на фіг 4 та фіг 5 - ВІДПОВІДНО схеми руху ковшових розвантажувальних елементів у робочій камері пристрою та при 49119 обкочуванні опорного роликів, на фіг 6 - схеми розташування П-видних розвантажувальних елементів на стрічці вібраційного пристрою, на фіг 7 та фіг 8 - ВІДПОВІДНО схеми руху П-видних розвантажувальних елементів у робочій камері пристрою та при обкочуванні опорного ролика Вібраційний пристрій містить виконувальні органи, віброзбуджувач, несучу та пружну системи Виконувальні органи пристрою складають нескінченна стрічка 1 (фіг1), ексцентрично умонтований привідний вал 2, робочий контейнер, стіни якого утворені бічними дисками 3 та поверхнею стрічки 1 У пристрої використаний механічний віброзбуджувач, який функціонує за рахунок наявності привідного валу 2, установленого на платформі з ексцентриситетом - є - ВІДПОВІДНО осі робочого контейнера Противаги 4 дозволяють демпфірувати вигинаючі інерційні навантаження на опори пристрою Платформа 5 через пружні елементи 6 опирається на раму вібраційного пристрою Другий пружний зв'язок виконувальних органів пристрою реалізований через пружини 7 ПІДВІСНОГО елементу Несуча система утворена зварною рамою, що складена із стандартних металоконструкцій та опорними рамками 8, 9, 10, 11, на які опирається гнучка стрічка 1 Опорний ролик 8 виконаний привідним та приводиться до руху від спеціального механізму, а ролики 9, 10 через стержні 12 пружно підвішені на рамі Вісь 13 стержня 12 змонтована з можливістю як провертання ролика 9 або (10), так і переміщення його, забезпечуючи необхідний натяг стрічки Розвантажувальні елементи ковшового типу 14 або П-видної форми 15 жорстко закріплюються на поверхні гнучкої стрічки 1 вібраційного пристрою Для зменшування пошкоджуваності продукції 16 поверхні дисків 3 втулки 17, яка покриває привідний вал 2, футеровані гумою Для забезпечення реалізації певних процесів переробки сільськогосподарської продукції у вібраційному пристрої передбачено використання або розпилювача 18, або спеціальних перфорованих ділянок на стрічці 1 з розташованими на них отворами 19, 20 (фіг 2), що виконані з необхідними лічної дії потоку рідини, що подається розпилювачем 18 Бруд, що отримується в процесі обробки, видаляється разом з рідиною через перфоровані отвори 19 (або 20) на поверхні стрічки 1 Після необхідного очищення регенерована рідина подається до розпилювача 18 для повторного використання При реалізації процесів сепарації або просіювання сипучих мас сільськогосподарської продукції у робочу зону вібраційного пристрою рухом гнучкої стрічки подаються навперемінно перфоровані ділянки При цьому спочатку у робочу камеру вводиться ділянка з отворами 19 (фіг 2) меншого діаметра di Одночасно під поверхнею робочої камери встановлюється піддон для збирання відокремленої фракції Далі робочі камеру заповнюють сипучою масою, що сепарується По закінченні необхідного технологічного циклу обробки знову вмикають привід еластичної стрічки та підводять у зону обробки перфоровану ділянку з отвором діаметром d2 Після ЦЬОГО ЦИКЛ обробки повторюється, в результаті чого отримується нова фракція продукції Аналогічно використовуючи необхідну КІЛЬКІСТЬ перфорованих ділянок, можна отримати потрібну КІЛЬКІСТЬ фракцій сипучої сировини Обробка сільськогосподарської продукції у вібраційному ПОЛІ ДОЗВОЛЯЄ ПІДВИЩИТИ ОСНОВНІ ТЄХНІКО-ЄКОНОМІЧНІ характеристики процесу обробки за рахунок значного підвищення енергетичного потенціалу технологічного завантаження При цьому частина продукції утягується як у загальний циркуляційний рух маси завантаження (у макрорух), так і у інтенсивний їх рух одна навколо одної (у мікрорух) Для реалізації розглянутих вище технологічних процесів пропонуються два види розвантажувальних засобів елеваторного і ковшового типів, які безпосередньо кріпляться на стрічці Основним структурним елементом розвантажувального пристрою елеваторного типу є ковшик, геометричні параметри якого представлені на фіг 3, 4, 5 За умови вилучення з робочої камери всієї продукції, яка оброблюється, значення даних параметрів можна визначити за формулами діаметрами ВІДПОВІДНО d-i, 62 Пристрій працює наступним чином Перед початком обробки продукція подається у порожнину, створену бічними дисками 3, втулкою 17 та поверхню гнучкої стрічки 1 Вмикаючи електродвигун приводу у робочій зоні пристрою створюється вібраційне поле При цьому бічні диски З, втулка 17 та поверхня стрічки 1 набувають коливального руху у вертикальній площині При здійсненні операції миття або очищення поверхневого покриву продукції під час обробки вмикають розпилювач 18 Одночасно вмикають механізм приводу ролика 8, створюючи на його осі крутний момент Мкр, необхідний для просування еластичної стрічки між напрямними поверхнями Таким чином спрямовують надходження перфорованої ділянки на поверхні стрічки 1 до робочої зони вібраційного пристрою Миття або очищення поверхневого покриву продукції здійснюється за рахунок впливу сил тертя, що виникають при контакті взаємодіючих поверхонь продукту між собою та стінками робочої камери, так і наслідок гідрав L az7i(D2-d2)B 4ahb -1 X (1) Я,-, = 0 , 5 D a r c t g — < X t * - і — -cfs 1 •TPTTTM" 14 L . J L Фіг-3 Фіг.4 10 1 14 Фіг. 5 J. 1 •#*4гш*п#ііііппгвмш.*яі**'жтйг ** •-• *тмію*Ж** ФІГ.6 J 49119 10 В ФІГ.8 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
