Пристрій підбирання врожайної маси для зернозбирального комбайна
Формула / Реферат
1. Пристрій підбирання врожайної маси для зернозбирального комбайна, що обладнаний захватними органами, які містять гідропривід, що складається з двигуна та насоса, який відрізняється тим, що привідним насосом для двигуна захватного органа є гідронасос з продуктивністю, безступенево регульованою перевідним важелем, а двигун захватного органа працює у режимі циркуляції мастила у замкнутому контурі.
2. Пристрій підбирання врожайної маси за п. 1, який відрізняється тим, що від трубопроводу, що йде від приводу ходової частини з боку низького тиску, відходить трубопровід до боку впуску та інший трубопровід до боку випуску гідронасоса, у яких встановлено по одному зворотному клапану, пропускаючому зворотний потік мастила від гідронасоса до трубопроводу, що йде від гідростатичного приводу ходової частини.
3. Пристрій підбирання врожайної маси за пп. 1 і 2, який відрізняється тим, що від трубопроводу, який при нормальному, зумовленому двигуном потоці врожайної маси йде до гідронасоса, відгалужується заправний трубопровід, у якому встановлений перепускний клапан.
4. Пристрій підбирання врожайної маси за п. 3, який відрізняється тим, що перепускний клапан виконаний з можливістю автоматичного закривання у період реверсування захватного органа.
5. Пристрій підбирання врожайної маси за пп. 3 і 4, який відрізняється тим, що перепускний клапан виконаний з можливістю закривання потоком мастила, який проходить для реверсування захватного органа від гідронасоса до двигуна.
6. Пристрій підбирання врожайної маси за пп. 1-5, який відрізняється тим, що перевідний важіль гідронасоса приводиться лінійним приводом, наприклад, гідравлічною циліндро-поршневою групою через 3-3-ходовий клапан таким чином, щоб перевідний важіль переводився з нейтрального положення тільки в один бік.
7. Пристрій підбирання врожайної маси за пп. 1-6, який відрізняється тим, що подача робочого мастила проводиться з живильного контуру гідросистеми приводу ходової частини.
Текст

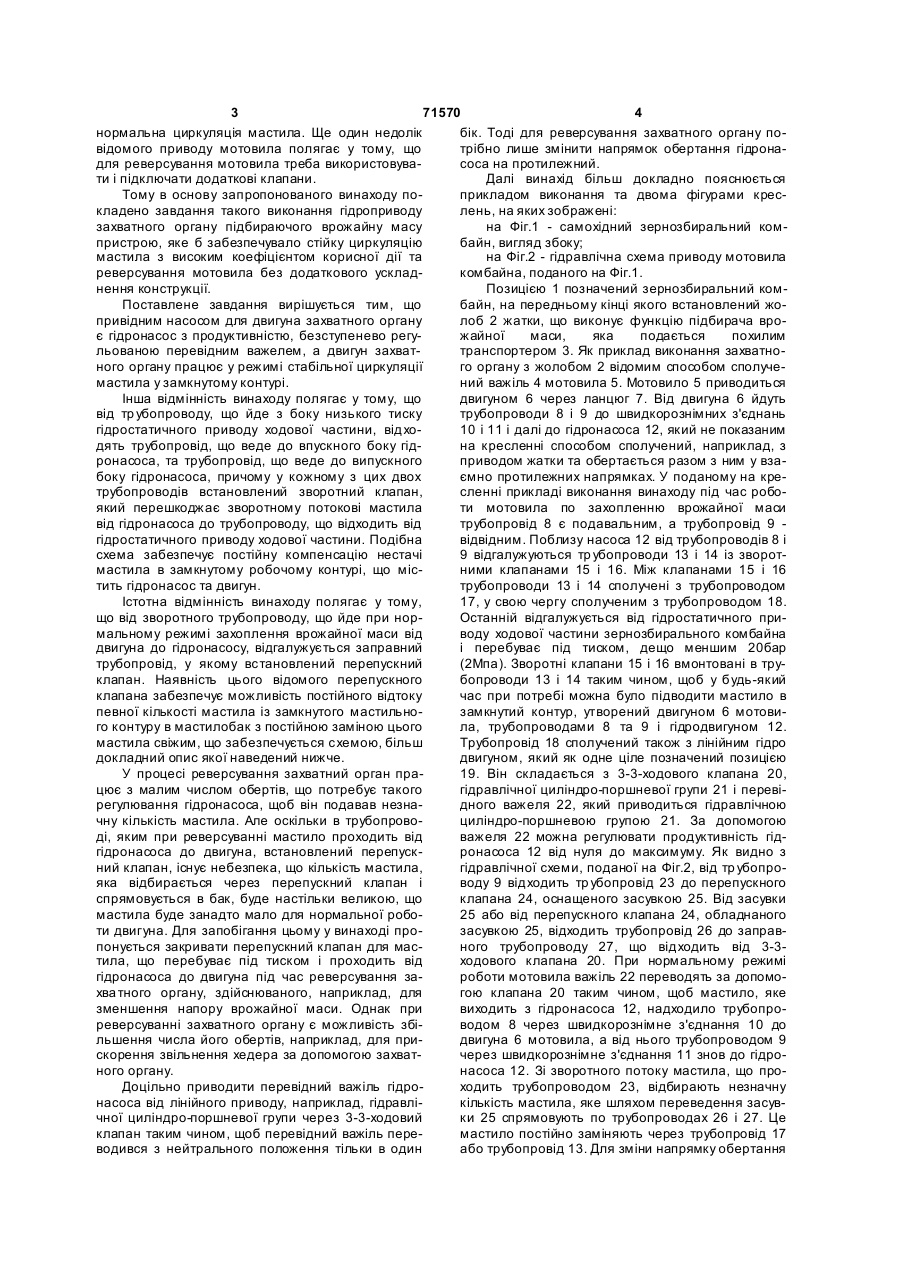

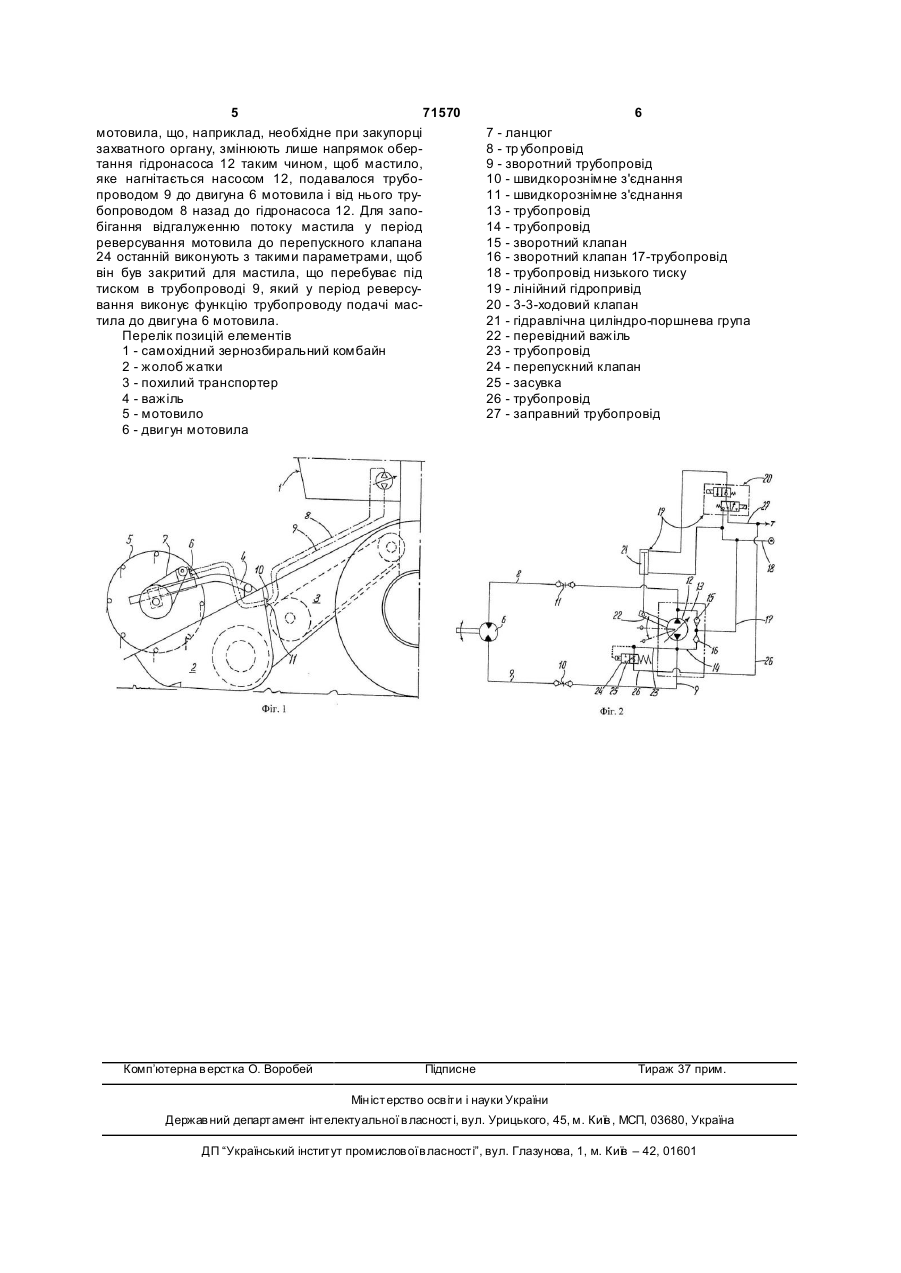

1. Пристрій підбирання врожайної маси для зернозбирального комбайна, що обладнаний захва тними органами, які містять гідропривід, що складається з двигуна та насоса, який відрізняється тим, що привідним насосом для двигуна захватного органа є гідронасос з продуктивністю, безступенево регульованою перевідним важелем, а двигун захватного органа працює у режимі циркуляції мастила у замкнутому контурі. 2. Пристрій підбирання врожайної маси за п.1, який відрізняється тим, що від тр убопроводу, що йде від приводу ходової частини з боку низького тиску, відходить трубопровід до боку впуску та інший трубопровід до боку випуску гідронасоса, у яких встановлено по одному зворотному клапану, пропускаючому зворотний потік мастила від гідро C2 2 71570 1 3 71570 4 нормальна циркуляція мастила. Ще один недолік бік. Тоді для реверсування захватного органу повідомого приводу мотовила полягає у тому, що трібно лише змінити напрямок обертання гідронадля реверсування мотовила треба використовувасоса на протилежний. ти і підключати додаткові клапани. Далі винахід більш докладно пояснюється Тому в основу запропонованого винаходу поприкладом виконання та двома фігурами крескладено завдання такого виконання гідроприводу лень, на яких зображені: захватного органу підбираючого врожайну масу на Фіг.1 - самохідний зернозбиральний компристрою, яке б забезпечувало стійку циркуляцію байн, вигляд збоку; мастила з високим коефіцієнтом корисної дії та на Фіг.2 - гідравлічна схема приводу мотовила реверсування мотовила без додаткового ускладкомбайна, поданого на Фіг.1. нення конструкції. Позицією 1 позначений зернозбиральний комПоставлене завдання вирішується тим, що байн, на передньому кінці якого встановлений жопривідним насосом для двигуна захватного органу лоб 2 жатки, що виконує функцію підбирача вроє гідронасос з продуктивністю, безступенево регужайної маси, яка подається похилим льованою перевідним важелем, а двигун захваттранспортером 3. Як приклад виконання захватноного органу працює у режимі стабільної циркуляції го органу з жолобом 2 відомим способом сполучемастила у замкнутому контурі. ний важіль 4 мотовила 5. Мотовило 5 приводиться Інша відмінність винаходу полягає у тому, що двигуном 6 через ланцюг 7. Від двигуна 6 йдуть від тр убопроводу, що йде з боку низького тиску трубопроводи 8 і 9 до швидкорознімних з'єднань гідростатичного приводу ходової частини, відхо10 і 11 і далі до гідронасоса 12, який не показаним дять трубопровід, що веде до впускного боку гідна кресленні способом сполучений, наприклад, з ронасоса, та трубопровід, що веде до випускного приводом жатки та обертається разом з ним у взабоку гідронасоса, причому у кожному з цих двох ємно протилежних напрямках. У поданому на кретрубопроводів встановлений зворотний клапан, сленні прикладі виконання винаходу під час робоякий перешкоджає зворотному потокові мастила ти мотовила по захопленню врожайної маси від гідронасоса до трубопроводу, що відходить від трубопровід 8 є подавальним, а трубопровід 9 гідростатичного приводу ходової частини. Подібна відвідним. Поблизу насоса 12 від трубопроводів 8 і схема забезпечує постійну компенсацію нестачі 9 відгалужуються тр убопроводи 13 і 14 із зворотмастила в замкнутому робочому контурі, що місними клапанами 15 і 16. Між клапанами 15 і 16 тить гідронасос та двигун. трубопроводи 13 і 14 сполучені з трубопроводом Істотна відмінність винаходу полягає у тому, 17, у свою чергу сполученим з трубопроводом 18. що від зворотного трубопроводу, що йде при норОстанній відгалужується від гідростатичного примальному режимі захоплення врожайної маси від воду ходової частини зернозбирального комбайна двигуна до гідронасосу, відгалужується заправний і перебуває під тиском, дещо меншим 20бар трубопровід, у якому встановлений перепускний (2Мпа). Зворотні клапани 15 і 16 вмонтовані в труклапан. Наявність цього відомого перепускного бопроводи 13 і 14 таким чином, щоб у будь-який клапана забезпечує можливість постійного відтоку час при потребі можна було підводити мастило в певної кількості мастила із замкнутого мастильнозамкнутий контур, утворений двигуном 6 мотовиго контуру в мастилобак з постійною заміною цього ла, трубопроводами 8 та 9 і гідродвигуном 12. мастила свіжим, що забезпечується схемою, більш Трубопровід 18 сполучений також з лінійним гідро докладний опис якої наведений нижче. двигуном, який як одне ціле позначений позицією У процесі реверсування захватний орган пра19. Він складається з 3-3-ходового клапана 20, цює з малим числом обертів, що потребує такого гідравлічної циліндро-поршневої групи 21 і перевірегулювання гідронасоса, щоб він подавав незнадного важеля 22, який приводиться гідравлічною чну кількість мастила. Але оскільки в трубопровоциліндро-поршневою групою 21. За допомогою ді, яким при реверсуванні мастило проходить від важеля 22 можна регулювати продуктивність гідгідронасоса до двигуна, встановлений перепускронасоса 12 від нуля до максимуму. Як видно з ний клапан, існує небезпека, що кількість мастила, гідравлічної схеми, поданої на Фіг.2, від тр убопрояка відбирається через перепускний клапан і воду 9 відходить тр убопровід 23 до перепускного спрямовується в бак, буде настільки великою, що клапана 24, оснащеного засувкою 25. Від засувки мастила буде занадто мало для нормальної робо25 або від перепускного клапана 24, обладнаного ти двигуна. Для запобігання цьому у винаході прозасувкою 25, відходить трубопровід 26 до заправпонується закривати перепускний клапан для масного трубопроводу 27, що відходить від 3-3тила, що перебуває під тиском і проходить від ходового клапана 20. При нормальному режимі гідронасоса до двигуна під час реверсування зароботи мотовила важіль 22 переводять за допомохва тного органу, здійснюваного, наприклад, для гою клапана 20 таким чином, щоб мастило, яке зменшення напору врожайної маси. Однак при виходить з гідронасоса 12, надходило трубопрореверсуванні захватного органу є можливість збіводом 8 через швидкорознімне з'єднання 10 до льшення числа його обертів, наприклад, для придвигуна 6 мотовила, а від нього трубопроводом 9 скорення звільнення хедера за допомогою захватчерез швидкорознімне з'єднання 11 знов до гідроного органу. насоса 12. Зі зворотного потоку мастила, що проДоцільно приводити перевідний важіль гідроходить трубопроводом 23, відбирають незначну насоса від лінійного приводу, наприклад, гідравлікількість мастила, яке шляхом переведення засувчної циліндро-поршневої групи через 3-3-ходовий ки 25 спрямовують по трубопроводах 26 і 27. Це клапан таким чином, щоб перевідний важіль перемастило постійно заміняють через трубопровід 17 водився з нейтрального положення тільки в один або трубопровід 13. Для зміни напрямку обертання 5 71570 мотовила, що, наприклад, необхідне при закупорці захватного органу, змінюють лише напрямок обертання гідронасоса 12 таким чином, щоб мастило, яке нагнітається насосом 12, подавалося трубопроводом 9 до двигуна 6 мотовила і від нього трубопроводом 8 назад до гідронасоса 12. Для запобігання відгалуженню потоку мастила у період реверсування мотовила до перепускного клапана 24 останній виконують з такими параметрами, щоб він був закритий для мастила, що перебуває під тиском в трубопроводі 9, який у період реверсування виконує функцію трубопроводу подачі мастила до двигуна 6 мотовила. Перелік позицій елементів 1 - самохідний зернозбиральний комбайн 2 - жолоб жатки 3 - похилий транспортер 4 - важіль 5 - мотовило 6 - двигун мотовила Комп’ютерна в ерстка О. Воробей 6 7 - ланцюг 8 - тр убопровід 9 - зворотний трубопровід 10 - швидкорознімне з'єднання 11 - швидкорознімне з'єднання 13 - трубопровід 14 - трубопровід 15 - зворотний клапан 16 - зворотний клапан 17-трубопровід 18 - трубопровід низького тиску 19 - лінійний гідропривід 20 - 3-3-ходовий клапан 21 - гідравлічна циліндро-поршнева група 22 - перевідний важіль 23 - трубопровід 24 - перепускний клапан 25 - засувка 26 - трубопровід 27 - заправний трубопровід Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for picking a harvest mass for a grain combine harvester
Автори англійськоюStrieker Norbert
Назва патенту російськоюУстройство подборки урожайной массы для зерноуборочного комбайна
Автори російськоюШтрикер Норберт
МПК / Мітки
МПК: A01D 69/00, A01D 57/00
Мітки: пристрій, маси, зернозбирального, комбайна, підбирання, врожайної
