Пристрій до зернозбирального комбайна для укладання у валок незернової частини урожаю

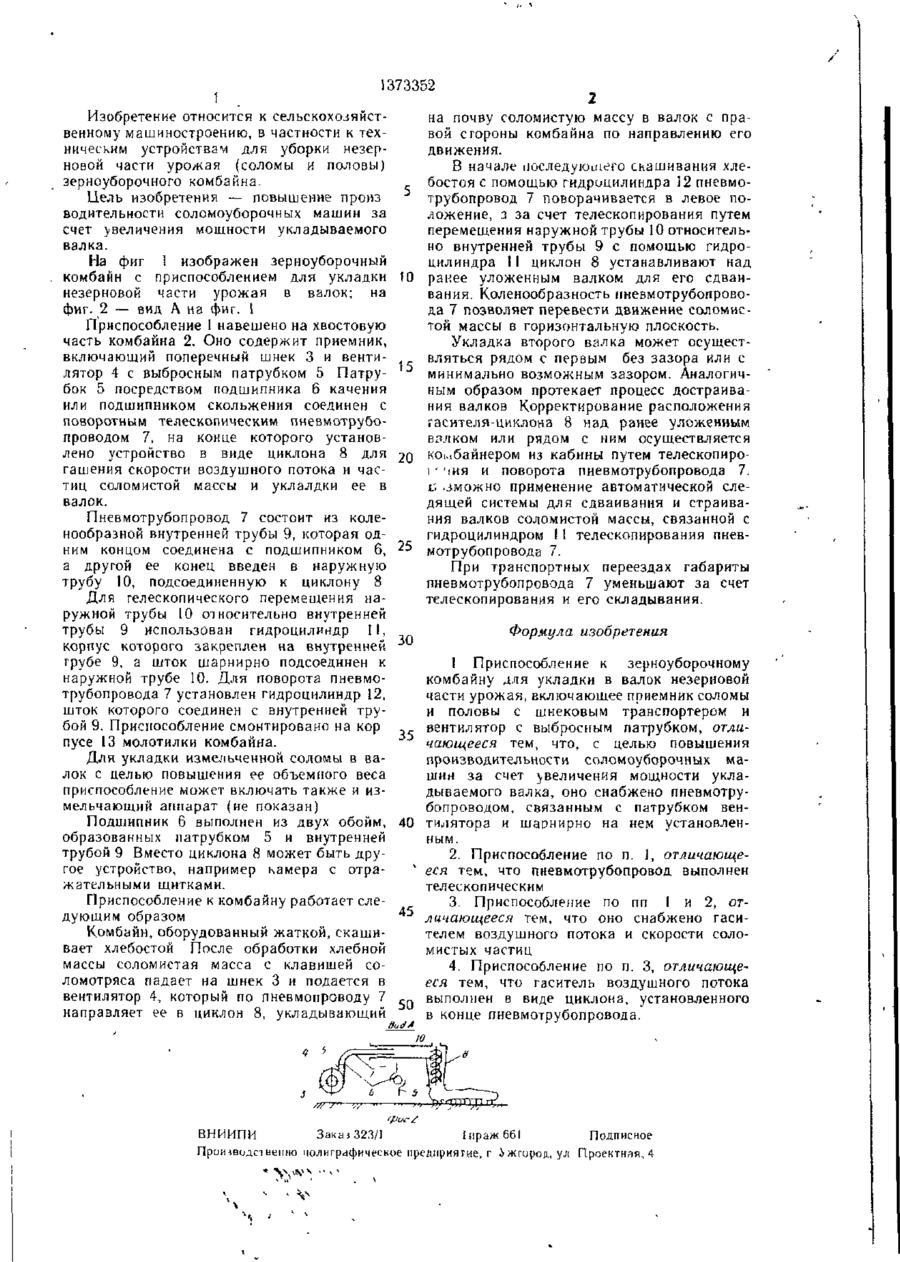

Изобретение относится к области сельскохозяйственного машиностроения Цель изобретения — повышение производительности соломоуборочных машин за счет увеличения мощности укладываемого валка Приспособление включает приемник, состоя щий из поперечного шнека 3 и вентилятора 4 с выбросным патрубком Для сдваивания и сіраивания валков соломистой массы выбросной патрубок вентилятора посредством подшипника соединен с телеско пическим пневмотрубопроводом 7, снабженным на концевом участке устройством для гашения скорости воздушного потока и частиц соломистой массы и укладки ее в валок, выполненным в виде циклона 8 Солома и полова, попадающие в приемник, шпеком направляются к вентилятору, который через телескопический пневмотрубопро вод 7 подает их в устройство для гашения скорости воздушного потока и уклад кн в валок При сдваивании валков пнев мотрубопровод разворачивается из одного положения в другое 3 з п ф-лы, 2 ил (Л M M : ! ІІЛАМ со СО со СП 1373352 Изобретение относится к сельскохозяйственному машиностроению, в частности к техническим устройствам для уборки незерновой части урожая (соломы и половы) зерноуборочного комбайна. Цель изобретения — повышение произ водительности соломоуборочных машин за счет увеличения мощности укладываемого валка. На фиг 1 изображен зерноуборочный комбайн с приспособлением для укладки незерновой части урожая в валок; на фиг. 2 — вид А на фиг. 1 Приспособление 1 навешено на хвостовую часть комбайна 2. Оно содержит приемник, включающий поперечный шнек 3 и вентилятор 4 с выбросным патрубком 5 Патрубок 5 посредством подшипника 6 качения или подшипником скольжения соединен с поворотным телескопическим пневмотрубопроводом 7, на конце которого установлено устройство в виде циклона 8 для гашения скорости воздушного потока и частиц соломистой массы и уклалдки ее в валок, Пневмотрубопровод 7 состоит из коленообразной внутренней трубы 9, которая одним концом соединена с подшипником б, а другой ее конец введен в наружную трубу 10, подсоединенную к циклону 8 Для телескопического перемещения наружной трубы 10 относительно внутренней трубы 9 использован гидроцилиндр II, корпус которого закреплен на внутренней грубе 9, а шток шарнирно подсоединен к наружной трубе 10. Для поворота пневмотрубопровода 7 установлен гидроцилиндр 12, шток которого соединен с внутренней трубой 9. Приспособление смонтировано на кор пусе 13 молотилки комбайна. Для укладки измельченной соломы в валок с целью повышения ее объемного веса приспособление может включать также и измельчающий аппарат (не показан) Подшипник 6 выполнен из двух обойм, образован ных патрубком 5 и внутренней трубой 9 Вместо циклона 8 может быть другое устройство, например камера с отражательными щитками. Приспособление к комбайну работает следующим образом Комбайн, оборудованный жаткой, скашивает хлебостой После обработки хлебной массы соломистая масса с клавишей соломотряса падает на шнек 3 и подается в вентилятор 4, который по пневмопроводу 7 направляет ее в циклон 8, укладывающий на почву соломистую массу в валок с правой стороны комбайна по направлению его движения. В начале последующего скашивания хлебостоя с помощью гидроцилиндра 12 пневмотрубопровод 7 поворачивается в левое положение, з за счет телескопирования путем перемещения наружной трубы 10 относительно внутренней трубы 9 с помощью гидроцилиндра 11 циклон 8 устанавливают над 10 ранее уложенным валком для его сдваивания. Коленообразность пневмотрубопровода 7 позволяет перевести движение соломистой массы в горизонтальную плоскость. Укладка второго валка может осуществляться рядом с первым без зазора или с минимально возможным зазором. Аналогичным образом протекает процесс достраивания валков Корректирование расположения гасителя-циклона 8 над ранее уложенным валком или рядом с ним осуществляется комбайнером из кабины путем телескопиро20 \ - '
