Формула / Реферат

Газотурбінна установка, що містить газотурбінний двигун, який є приводом споживача потужності, сполучений  з утилізаційним контуром, що включає конденсатор води вихлопних газів, яка відрізняється тим, що  містить пристрій вприскування води в компресор газотурбінного двигуна,  сполучений із конденсатором води вихлопних газів, і регенератор тепла вихлопних газів,  сполучений  з камерою згоряння газотурбінного двигуна і підключений між вихідним пристроєм турбіни газотурбінного двигуна і водогрійним котлом з конденсатором води вихлопних газів.

Текст

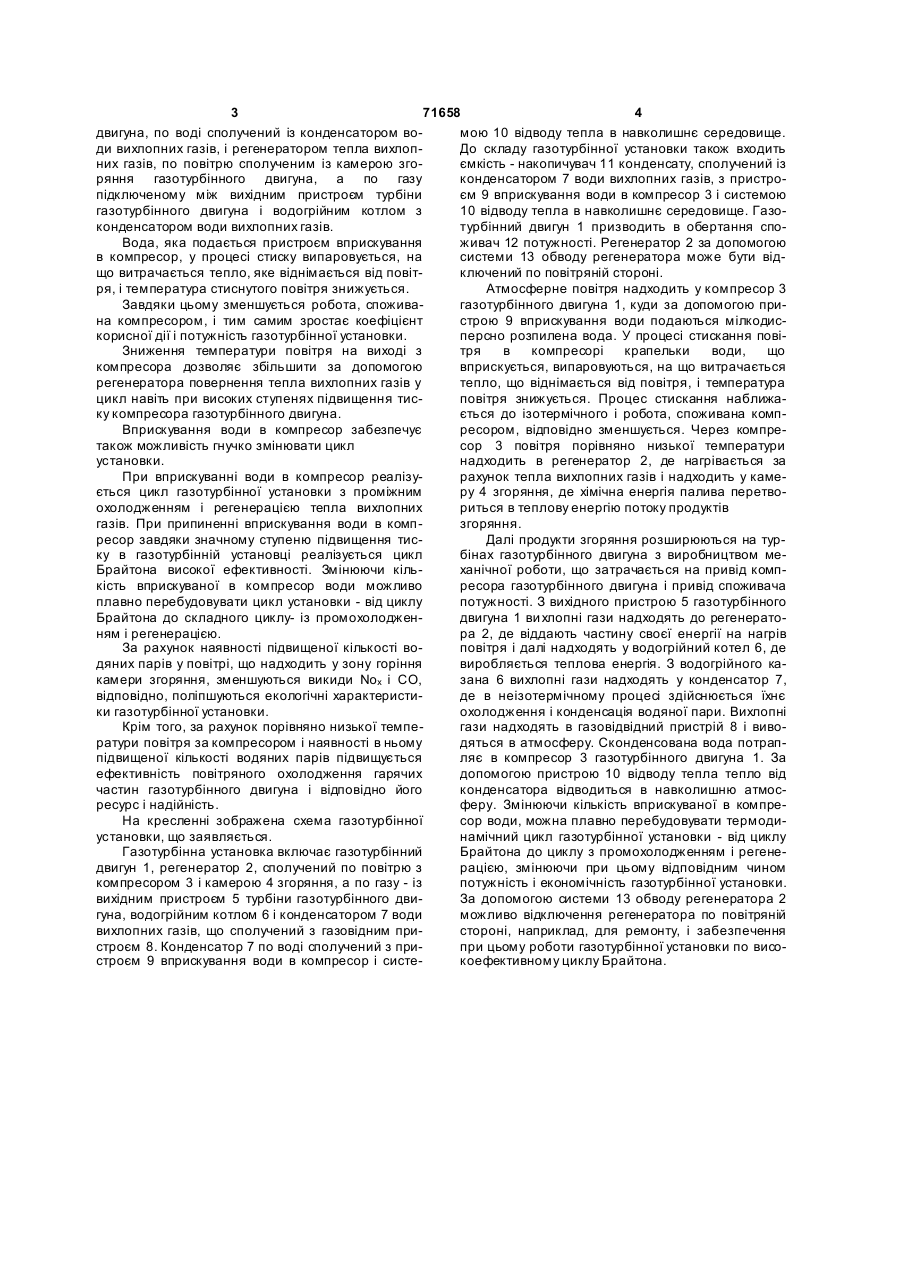

Газотурбінна установка, що містить газотурбінний двигун, який є приводом споживача потужності, сполучений з утилізаційним контуром, що включає конденсатор води вихлопних газів, яка відрізняє ться тим, що містить пристрій вприскування води в компресор газотурбінного двигуна, сполучений із конденсатором води вихлопних газів, і регенератор тепла вихлопних газів, сполучений з камерою згоряння газотурбінного двигуна і підключений між вихідним пристроєм турбіни газотурбінного двигуна і водогрійним котлом з конденсатором води вихлопних газів. (19) (21) 2002075872 (22) 16.07.2002 (24) 15.12.2004 (46) 15.12.2004, Бюл. № 12, 2004 р. (72) Кучеренко Олег Спиридонович, Філоненко Олександр Олексійович (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО "Н АУКОВОВИРОБНИЧИЙ КОМПЛЕКС ГАЗОТУРБОБУДУВАННЯ "ЗОРЯ"-"МАШПРОЕКТ" (56) Романов В. І., Кривуца В. А. Комбінована газотурбінна установка потужністю 16-25 МВт з утилізацією теплоти відхідних газів та регенерацією води із парогазового потоку. Промислова теплотехніка. Том 17, №6, 1995, с. 89-96 3 71658 4 двигуна, по воді сполучений із конденсатором вомою 10 відводу тепла в навколишнє середовище. ди вихлопних газів, і регенератором тепла вихлопДо складу газотурбінної установки також входить них газів, по повітрю сполученим із камерою згоємкість - накопичувач 11 конденсату, сполучений із ряння газотурбінного двигуна, а по газу конденсатором 7 води вихлопних газів, з пристропідключеному між вихідним пристроєм турбіни єм 9 вприскування води в компресор 3 і системою газотурбінного двигуна і водогрійним котлом з 10 відводу тепла в навколишнє середовище. Газоконденсатором води вихлопних газів. турбінний двигун 1 призводить в обертання споВода, яка подається пристроєм вприскування живач 12 потужності. Регенератор 2 за допомогою в компресор, у процесі стиску випаровується, на системи 13 обводу регенератора може бути відщо витрачається тепло, яке віднімається від повітключений по повітряній стороні. ря, і температура стиснутого повітря знижується. Атмосферне повітря надходить у компресор 3 Завдяки цьому зменшується робота, споживагазотурбінного двигуна 1, куди за допомогою прина компресором, і тим самим зростає коефіцієнт строю 9 вприскування води подаються мілкодискорисної дії і потужність газотурбінної установки. персно розпилена вода. У процесі стискання повіЗниження температури повітря на виході з тря в компресорі крапельки води, що компресора дозволяє збільшити за допомогою вприскується, випаровуються, на що витрачається регенератора повернення тепла вихлопних газів у тепло, що віднімається від повітря, і температура цикл навіть при високих ступенях підвищення тисповітря знижується. Процес стискання наближаку компресора газотурбінного двигуна. ється до ізотермічного і робота, споживана компВприскування води в компресор забезпечує ресором, відповідно зменшується. Через компретакож можливість гнучко змінювати цикл сор 3 повітря порівняно низької температури установки. надходить в регенератор 2, де нагрівається за При вприскуванні води в компресор реалізурахунок тепла вихлопних газів і надходить у камеється цикл газотурбінної установки з проміжним ру 4 згоряння, де хімічна енергія палива перетвоохолодженням і регенерацією тепла вихлопних риться в теплову енергію потоку продуктів газів. При припиненні вприскування води в компзгоряння. ресор завдяки значному ступеню підвищення тисДалі продукти згоряння розширюються на турку в газотурбінній установці реалізується цикл бінах газотурбінного двигуна з виробництвом меБрайтона високої ефективності. Змінюючи кільханічної роботи, що затрачається на привід компкість вприскуваної в компресор води можливо ресора газотурбінного двигуна і привід споживача плавно перебудовувати цикл установки - від циклу потужності. З вихідного пристрою 5 газотурбінного Брайтона до складного циклу- із промохолоджендвигуна 1 ви хлопні гази надходять до регенератоням і регенерацією. ра 2, де віддають частину своєї енергії на нагрів За рахунок наявності підвищеної кількості воповітря і далі надходять у водогрійний котел 6, де дяних парів у повітрі, що надходить у зону горіння виробляється теплова енергія. З водогрійного какамери згоряння, зменшуються викиди Nox i CO, зана 6 вихлопні гази надходять у конденсатор 7, відповідно, поліпшуються екологічні характеристиде в неізотермічному процесі здійснюється їхнє ки газотурбінної установки. охолодження і конденсація водяної пари. Вихлопні Крім того, за рахунок порівняно низької темпегази надходять в газовідвідний пристрій 8 і виворатури повітря за компресором і наявності в ньому дяться в атмосферу. Сконденсована вода потраппідвищеної кількості водяних парів підвищується ляє в компресор 3 газотурбінного двигуна 1. За ефективність повітряного охолодження гарячих допомогою пристрою 10 відводу тепла тепло від частин газотурбінного двигуна і відповідно його конденсатора відводиться в навколишню атмосресурс і надійність. феру. Змінюючи кількість вприскуваної в компреНа кресленні зображена схема газотурбінної сор води, можна плавно перебудовувати термодиустановки, що заявляється. намічний цикл газотурбінної установки - від циклу Газотурбінна установка включає газотурбінний Брайтона до циклу з промохолодженням і регенедвигун 1, регенератор 2, сполучений по повітрю з рацією, змінюючи при цьому відповідним чином компресором 3 і камерою 4 згоряння, а по газу - із потужність і економічність газотурбінної установки. вихідним пристроєм 5 турбіни газотурбінного двиЗа допомогою системи 13 обводу регенератора 2 гуна, водогрійним котлом 6 і конденсатором 7 води можливо відключення регенератора по повітряній вихлопних газів, що сполучений з газовідним пристороні, наприклад, для ремонту, і забезпечення строєм 8. Конденсатор 7 по воді сполучений з припри цьому роботи газотурбінної установки по висостроєм 9 вприскування води в компресор і систекоефективному циклу Брайтона. 5 Комп’ютерна в ерстка Л. Купенко 71658 6 Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Gas-turbine unit

Автори англійською

Kucherenko Oleh Spyrydonovych, Filonenko Oleksandr Oleksiiovych

Назва патенту російською

Газотурбинная установка

Автори російською

Кучеренко Олег Спиридонович, Филоненко Александр Алексеевич

МПК / Мітки

МПК: F02C 3/00

Мітки: газотурбінна, установка
