Конструктивний вузол з петлею для дверей, вікна і т.п. та двері, вікно і т.п.

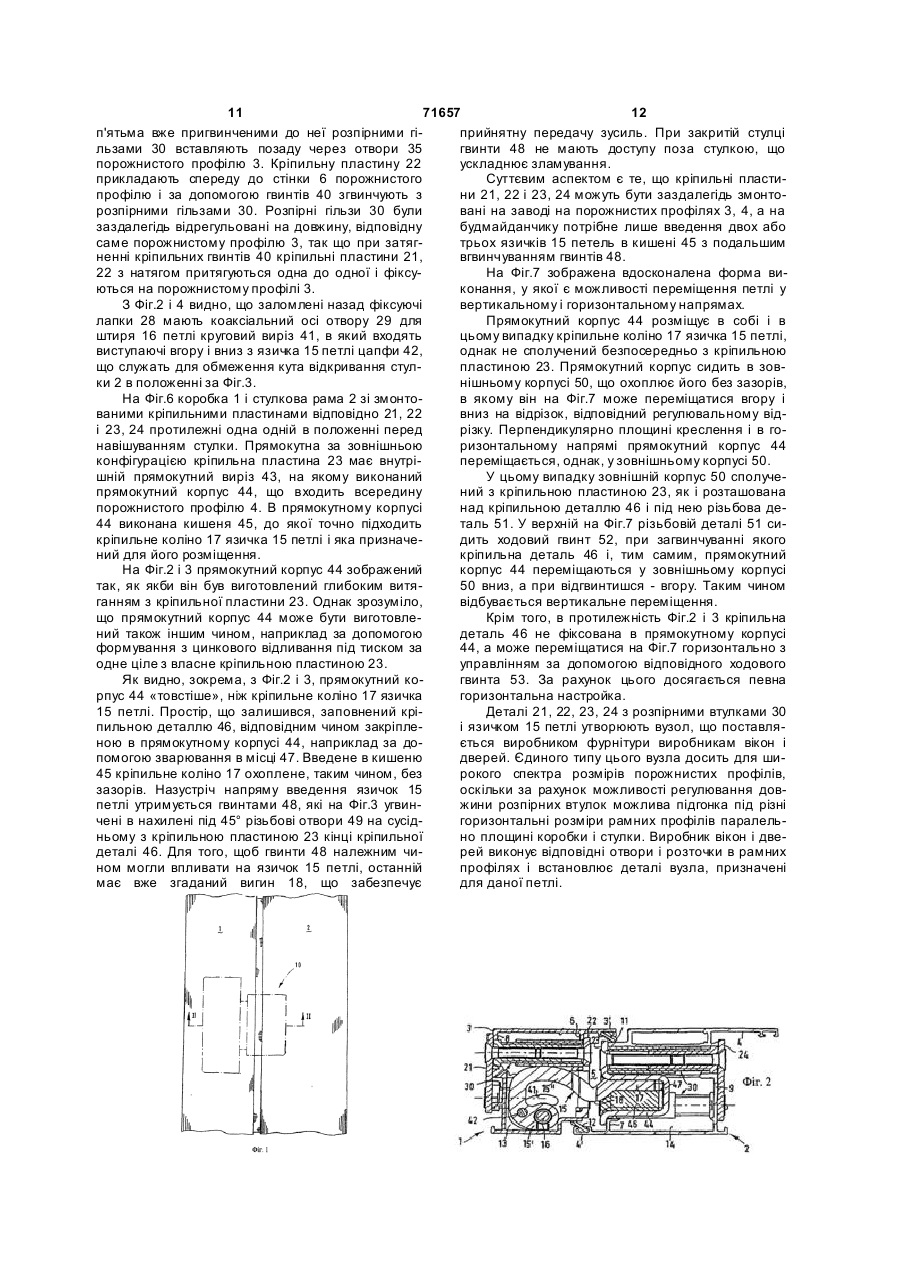

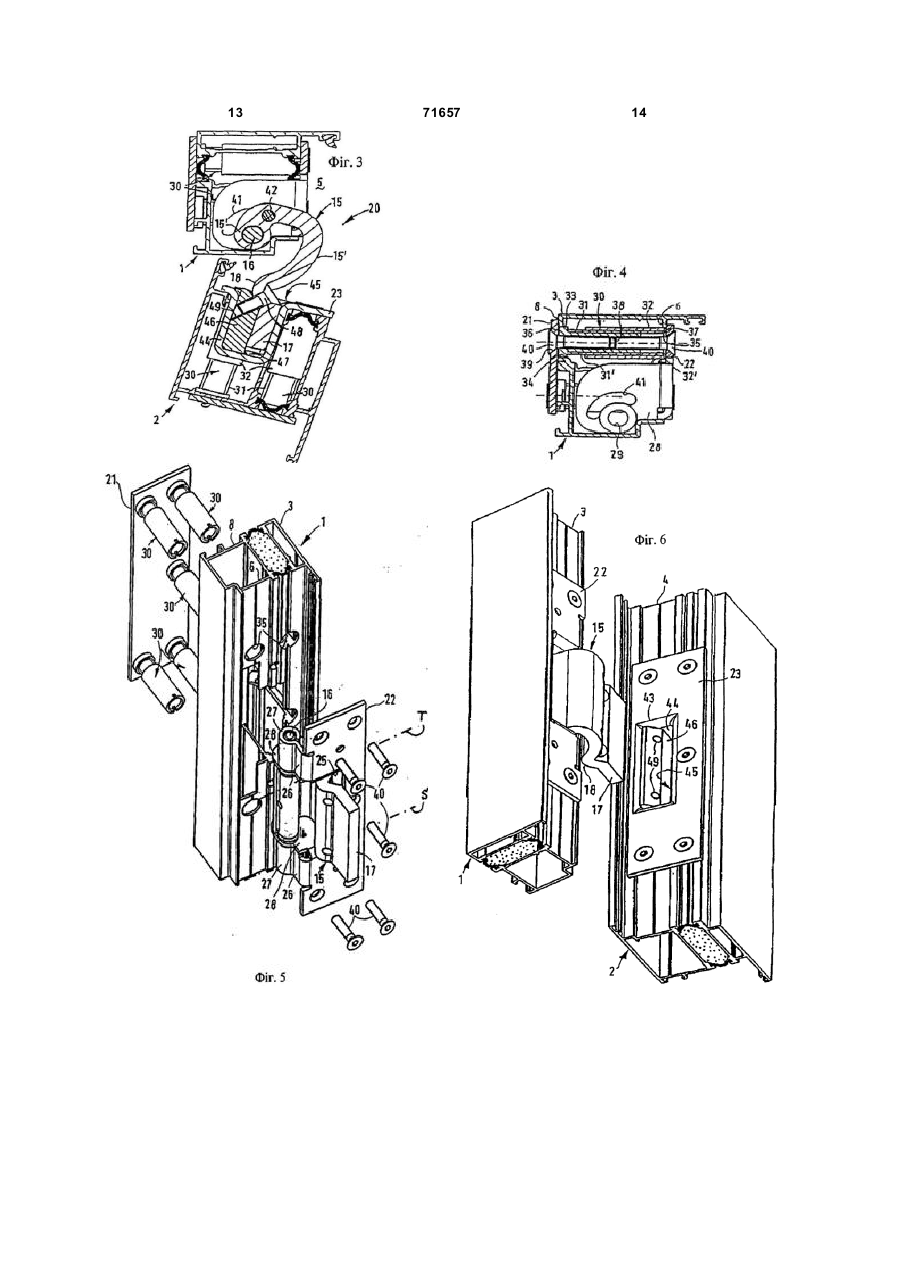

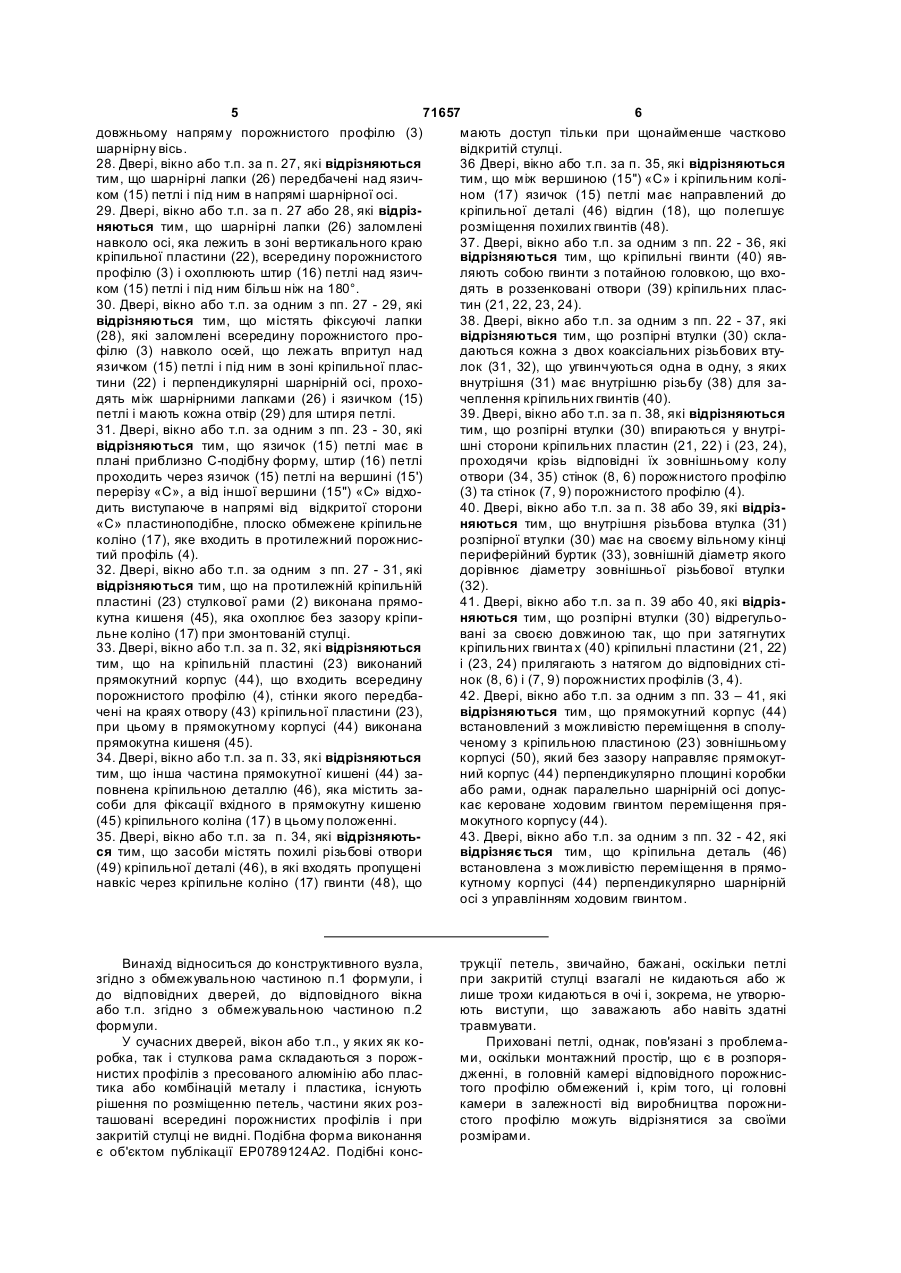

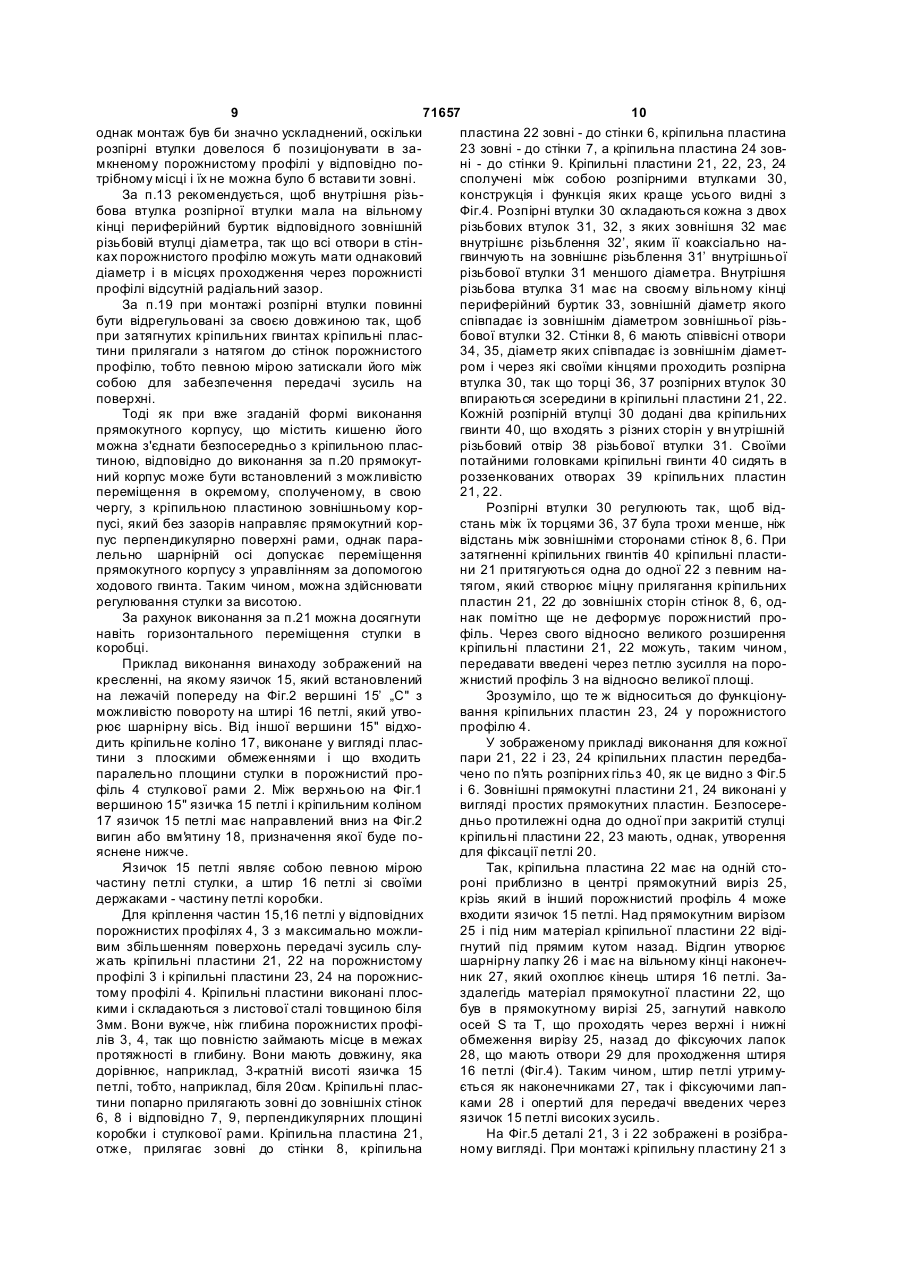

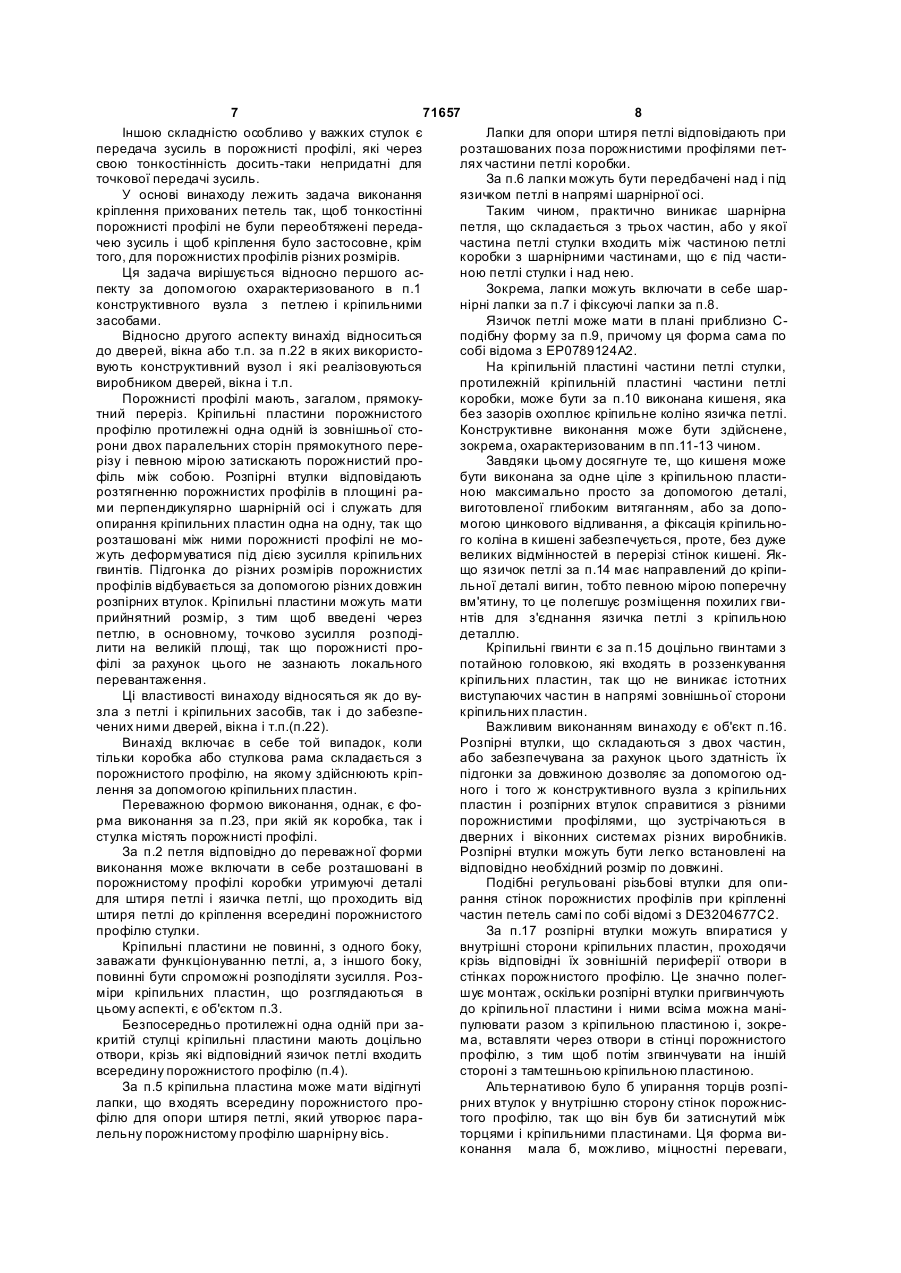

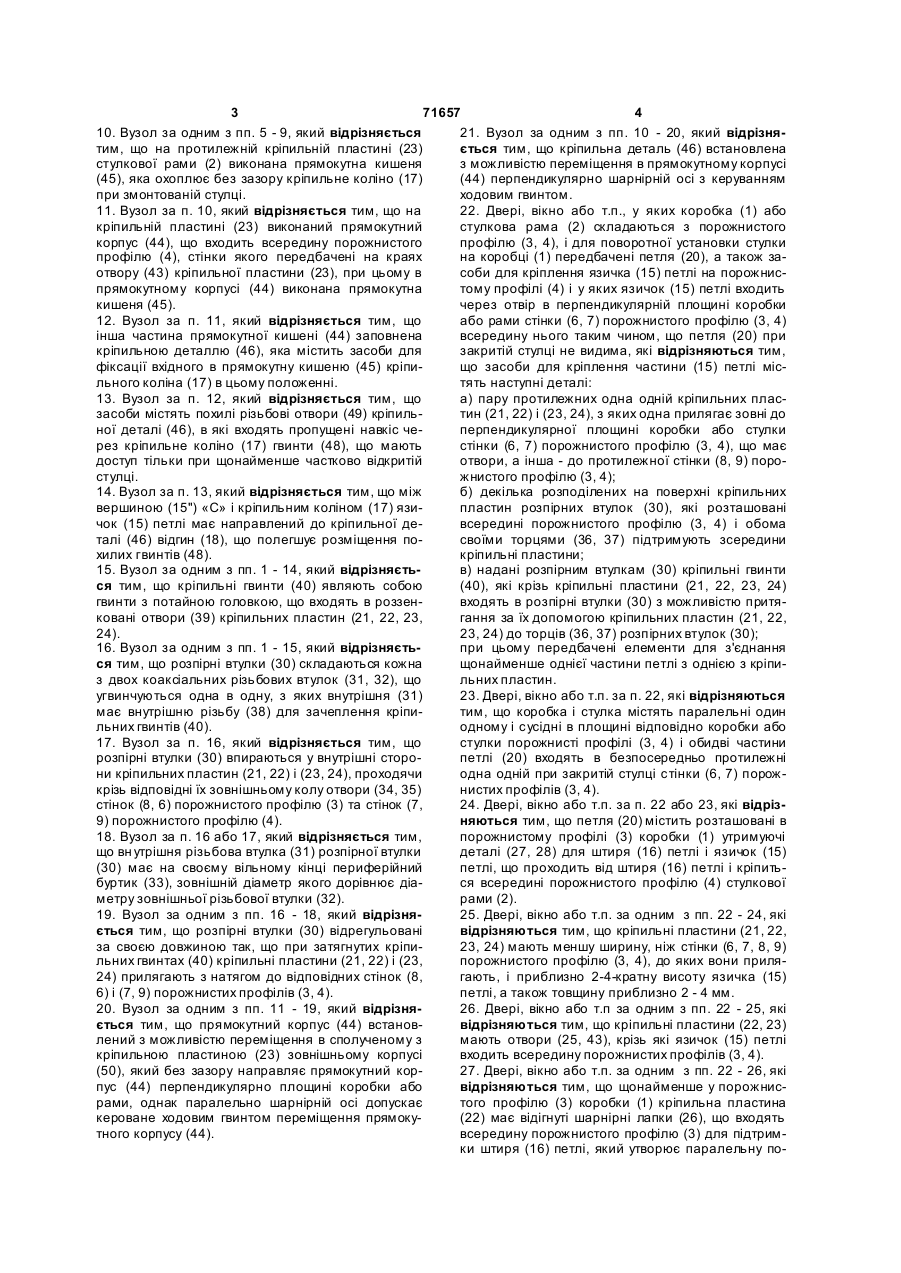

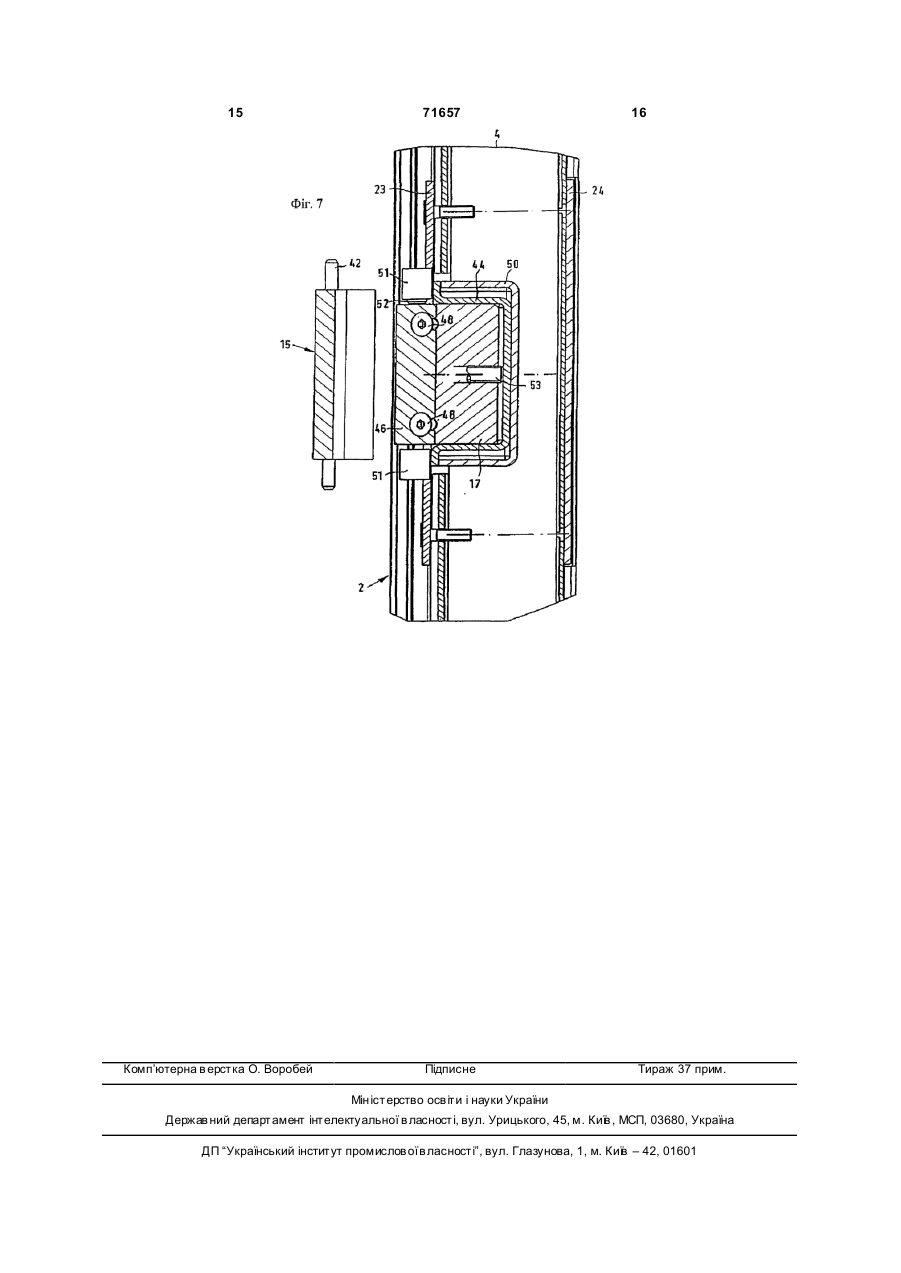

1. Конструктивний вузол з петлею (20) для дверей, вікна або т.п., який включає в себе засоби для кріплення язичка (15) петлі на порожнистому профілі (3, 4) коробки (1) або стулкової рами і в якому язичок (15) петлі призначений для введення через отвір в перпендикулярній площині коробки або рами стінки (6, 7), по суті, прямокутного в перерізі порожнистого профілю (3, 4) всередину нього таким чином, що закріплена петля (20) при закритій стулці не видима зовні, який відрізняється тим, що засоби для кріплення язичка (15) петлі містять наступні деталі: а) пару протилежних одна одній кріпильних пластин (21, 22) і (23, 24), з яких одна (22, 23) призначена для прилягаючого зовні до стінки (6, 7), що має отвір, порожнистого профілю (3, 4), а інша для прилягаючого зовні до протилежної стінки (8, 9) порожнистого профілю (4, 3); б) декілька розподілених на поверхні кріпильних пластин розпірних втулок (30) для розташування всередині порожнистого профілю (3, 4), які перпендикулярні кріпильним пластинам (21, 22) і відповідно (23, 24), і обома своїми кінцями призначені для обпирання кріпильних пластин (21, 22) і (23, 24) зсередини одна на одну; в) надані розпірним втулкам (30) кріпильні гвинти (40), які крізь кріпильні пластини (21, 22, 23, 24) входять в розпірні втулки (30) з можливістю притягання за їх допомогою кріпильних пластин (21, 22, 23, 24) до торців (36, 37) розпірних втулок; при цьому передбачені елементи для з'єднання щонайменше однієї частини петлі з однією з кріпильних пластин. 2 (19) 1 3 71657 4 10. Вузол за одним з пп. 5 - 9, який відрізняється 21. Вузол за одним з пп. 10 - 20, який відрізнятим, що на протилежній кріпильній пластині (23) ється тим, що кріпильна деталь (46) встановлена стулкової рами (2) виконана прямокутна кишеня з можливістю переміщення в прямокутному корпусі (45), яка охоплює без зазору кріпильне коліно (17) (44) перпендикулярно шарнірній осі з керуванням при змонтованій стулці. ходовим гвинтом. 11. Вузол за п. 10, який відрізняється тим, що на 22. Двері, вікно або т.п., у яких коробка (1) або кріпильній пластині (23) виконаний прямокутний стулкова рама (2) складаються з порожнистого корпус (44), що входить всередину порожнистого профілю (3, 4), і для поворотної установки стулки профілю (4), стінки якого передбачені на краях на коробці (1) передбачені петля (20), а також заотвору (43) кріпильної пластини (23), при цьому в соби для кріплення язичка (15) петлі на порожниспрямокутному корпусі (44) виконана прямокутна тому профілі (4) і у яких язичок (15) петлі входить кишеня (45). через отвір в перпендикулярній площині коробки 12. Вузол за п. 11, який відрізняється тим, що або рами стінки (6, 7) порожнистого профілю (3, 4) інша частина прямокутної кишені (44) заповнена всередину нього таким чином, що петля (20) при кріпильною деталлю (46), яка містить засоби для закритій стулці не видима, які відрізняються тим, фіксації вхідного в прямокутну кишеню (45) кріпищо засоби для кріплення частини (15) петлі місльного коліна (17) в цьому положенні. тять наступні деталі: 13. Вузол за п. 12, який відрізняється тим, що а) пару протилежних одна одній кріпильних пласзасоби містять похилі різьбові отвори (49) кріпильтин (21, 22) і (23, 24), з яких одна прилягає зовні до ної деталі (46), в які входять пропущені навкіс чеперпендикулярної площині коробки або стулки рез кріпильне коліно (17) гвинти (48), що мають стінки (6, 7) порожнистого профілю (3, 4), що має доступ тільки при щонайменше частково відкритій отвори, а інша - до протилежної стінки (8, 9) поростулці. жнистого профілю (3, 4); 14. Вузол за п. 13, який відрізняється тим, що між б) декілька розподілених на поверхні кріпильних вершиною (15") «С» і кріпильним коліном (17) язипластин розпірних втулок (30), які розташовані чок (15) петлі має направлений до кріпильної девсередині порожнистого профілю (3, 4) і обома талі (46) відгин (18), що полегшує розміщення посвоїми торцями (36, 37) підтримують зсередини хилих гвинтів (48). кріпильні пластини; 15. Вузол за одним з пп. 1 - 14, який відрізняєтьв) надані розпірним втулкам (30) кріпильні гвинти ся тим, що кріпильні гвинти (40) являють собою (40), які крізь кріпильні пластини (21, 22, 23, 24) гвинти з потайною головкою, що входять в роззенвходять в розпірні втулки (30) з можливістю притяковані отвори (39) кріпильних пластин (21, 22, 23, гання за їх допомогою кріпильних пластин (21, 22, 24). 23, 24) до торців (36, 37) розпірних втулок (30); 16. Вузол за одним з пп. 1 - 15, який відрізняєтьпри цьому передбачені елементи для з'єднання ся тим, що розпірні втулки (30) складаються кожна щонайменше однієї частини петлі з однією з кріпиз двох коаксіальних різьбових втулок (31, 32), що льних пластин. угвинчуються одна в одну, з яких внутрішня (31) 23. Двері, вікно або т.п.за п. 22, які відрізняються має внутрішню різьбу (38) для зачеплення кріпитим, що коробка і стулка містять паралельні один льних гвинтів (40). одному і сусідні в площині відповідно коробки або 17. Вузол за п. 16, який відрізняється тим, що стулки порожнисті профілі (3, 4) і обидві частини розпірні втулки (30) впираються у внутрішні сторопетлі (20) входять в безпосередньо протилежні ни кріпильних пластин (21, 22) і (23, 24), проходячи одна одній при закритій стулці стінки (6, 7) порожкрізь відповідні їх зовнішньому колу отвори (34, 35) нистих профілів (3, 4). стінок (8, 6) порожнистого профілю (3) та стінок (7, 24. Двері, вікно або т.п. за п. 22 або 23, які відріз9) порожнистого профілю (4). няються тим, що петля (20) містить розташовані в 18. Вузол за п. 16 або 17, який відрізняється тим, порожнистому профілі (3) коробки (1) утримуючі що вн утрішня різьбова втулка (31) розпірної втулки деталі (27, 28) для штиря (16) петлі і язичок (15) (30) має на своєму вільному кінці периферійний петлі, що проходить від штиря (16) петлі і кріпитьбуртик (33), зовнішній діаметр якого дорівнює діася всередині порожнистого профілю (4) стулкової метру зовнішньої різьбової втулки (32). рами (2). 19. Вузол за одним з пп. 16 - 18, який відрізня25. Двері, вікно або т.п. за одним з пп. 22 - 24, які ється тим, що розпірні втулки (30) відрегульовані відрізняються тим, що кріпильні пластини (21, 22, за своєю довжиною так, що при затягнутих кріпи23, 24) мають меншу ширину, ніж стінки (6, 7, 8, 9) льних гвинтах (40) кріпильні пластини (21, 22) і (23, порожнистого профілю (3, 4), до яких вони приля24) прилягають з натягом до відповідних стінок (8, гають, і приблизно 2-4-кратну висоту язичка (15) 6) і (7, 9) порожнистих профілів (3, 4). петлі, а також товщину приблизно 2 - 4 мм. 20. Вузол за одним з пп. 11 - 19, який відрізня26. Двері, вікно або т.п за одним з пп. 22 - 25, які ється тим, що прямокутний корпус (44) встановвідрізняються тим, що кріпильні пластини (22, 23) лений з можливістю переміщення в сполученому з мають отвори (25, 43), крізь які язичок (15) петлі кріпильною пластиною (23) зовнішньому корпусі входить всередину порожнистих профілів (3, 4). (50), який без зазору направляє прямокутний кор27. Двері, вікно або т.п. за одним з пп. 22 - 26, які пус (44) перпендикулярно площині коробки або відрізняються тим, що щонайменше у порожнисрами, однак паралельно шарнірній осі допускає того профілю (3) коробки (1) кріпильна пластина кероване ходовим гвинтом переміщення прямоку(22) має відігнуті шарнірні лапки (26), що входять тного корпусу (44). всередину порожнистого профілю (3) для підтримки штиря (16) петлі, який утворює паралельну по 5 71657 6 довжньому напряму порожнистого профілю (3) мають доступ тільки при щонайменше частково шарнірну вісь. відкритій стулці. 28. Двері, вікно або т.п. за п. 27, які відрізняються 36 Двері, вікно або т.п. за п. 35, які відрізняються тим, що шарнірні лапки (26) передбачені над язичтим, що між вершиною (15") «С» і кріпильним коліком (15) петлі і під ним в напрямі шарнірної осі. ном (17) язичок (15) петлі має направлений до 29. Двері, вікно або т.п. за п. 27 або 28, які відрізкріпильної деталі (46) відгин (18), що полегшує няються тим, що шарнірні лапки (26) заломлені розміщення похилих гвинтів (48). навколо осі, яка лежить в зоні вертикального краю 37. Двері, вікно або т.п. за одним з пп. 22 - 36, які кріпильної пластини (22), всередину порожнистого відрізняються тим, що кріпильні гвинти (40) явпрофілю (3) і охоплюють штир (16) петлі над язичляють собою гвинти з потайною головкою, що вхоком (15) петлі і під ним більш ніж на 180°. дять в роззенковані отвори (39) кріпильних плас30. Двері, вікно або т.п. за одним з пп. 27 - 29, які тин (21, 22, 23, 24). відрізняються тим, що містять фіксуючі лапки 38. Двері, вікно або т.п. за одним з пп. 22 - 37, які (28), які заломлені всередину порожнистого провідрізняються тим, що розпірні втулки (30) склафілю (3) навколо осей, що лежать впритул над даються кожна з двох коаксіальних різьбових втуязичком (15) петлі і під ним в зоні кріпильної пласлок (31, 32), що угвинчуються одна в одну, з яких тини (22) і перпендикулярні шарнірній осі, проховнутрішня (31) має внутрішню різьбу (38) для задять між шарнірними лапками (26) і язичком (15) чеплення кріпильних гвинтів (40). петлі і мають кожна отвір (29) для штиря петлі. 39. Двері, вікно або т.п. за п. 38, які відрізняються 31. Двері, вікно або т.п. за одним з пп. 23 - 30, які тим, що розпірні втулки (30) впираються у внутрівідрізняються тим, що язичок (15) петлі має в шні сторони кріпильних пластин (21, 22) і (23, 24), плані приблизно С-подібну форму, штир (16) петлі проходячи крізь відповідні їх зовнішньому колу проходить через язичок (15) петлі на вершині (15') отвори (34, 35) стінок (8, 6) порожнистого профілю перерізу «С», а від іншої вершини (15") «С» відхо(3) та стінок (7, 9) порожнистого профілю (4). дить виступаюче в напрямі від відкритої сторони 40. Двері, вікно або т.п. за п. 38 або 39, які відріз«С» пластиноподібне, плоско обмежене кріпильне няються тим, що внутрішня різьбова втулка (31) коліно (17), яке входить в протилежний порожнисрозпірної втулки (30) має на своєму вільному кінці тий профіль (4). периферійний буртик (33), зовнішній діаметр якого 32. Двері, вікно або т.п. за одним з пп. 27 - 31, які дорівнює діаметру зовнішньої різьбової втулки відрізняються тим, що на протилежній кріпильній (32). пластині (23) стулкової рами (2) виконана прямо41. Двері, вікно або т.п. за п. 39 або 40, які відрізкутна кишеня (45), яка охоплює без зазору кріпиняються тим, що розпірні втулки (30) відрегульольне коліно (17) при змонтованій стулці. вані за своєю довжиною так, що при затягнутих 33. Двері, вікно або т.п. за п. 32, які відрізняються кріпильних гвинта х (40) кріпильні пластини (21, 22) тим, що на кріпильній пластині (23) виконаний і (23, 24) прилягають з натягом до відповідних стіпрямокутний корпус (44), що входить всередину нок (8, 6) і (7, 9) порожнистих профілів (3, 4). порожнистого профілю (4), стінки якого передба42. Двері, вікно або т.п. за одним з пп. 33 – 41, які чені на краях отвору (43) кріпильної пластини (23), відрізняються тим, що прямокутний корпус (44) при цьому в прямокутному корпусі (44) виконана встановлений з можливістю переміщення в сполупрямокутна кишеня (45). ченому з кріпильною пластиною (23) зовнішньому 34. Двері, вікно або т.п. за п. 33, які відрізняються корпусі (50), який без зазору направляє прямокуттим, що інша частина прямокутної кишені (44) заний корпус (44) перпендикулярно площині коробки повнена кріпильною деталлю (46), яка містить заабо рами, однак паралельно шарнірній осі допуссоби для фіксації вхідного в прямокутну кишеню кає кероване ходовим гвинтом переміщення пря(45) кріпильного коліна (17) в цьому положенні. мокутного корпусу (44). 35. Двері, вікно або т.п. за п. 34, які відрізняють43. Двері, вікно або т.п. за одним з пп. 32 - 42, які ся тим, що засоби містять похилі різьбові отвори відрізняє ться тим, що кріпильна деталь (46) (49) кріпильної деталі (46), в які входять пропущені встановлена з можливістю переміщення в прямонавкіс через кріпильне коліно (17) гвинти (48), що кутному корпусі (44) перпендикулярно шарнірній осі з управлінням ходовим гвинтом. Винахід відноситься до конструктивного вузла, згідно з обмежувальною частиною п.1 формули, і до відповідних дверей, до відповідного вікна або т.п. згідно з обмежувальною частиною п.2 формули. У сучасних дверей, вікон або т.п., у яких як коробка, так і стулкова рама складаються з порожнистих профілів з пресованого алюмінію або пластика або комбінацій металу і пластика, існують рішення по розміщенню петель, частини яких розташовані всередині порожнистих профілів і при закритій стулці не видні. Подібна форма виконання є об'єктом публікації ЕР0789124А2. Подібні конс трукції петель, звичайно, бажані, оскільки петлі при закритій стулці взагалі не кидаються або ж лише трохи кидаються в очі і, зокрема, не утворюють виступи, що заважають або навіть здатні травмувати. Приховані петлі, однак, пов'язані з проблемами, оскільки монтажний простір, що є в розпорядженні, в головній камері відповідного порожнистого профілю обмежений і, крім того, ці головні камери в залежності від виробництва порожнистого профілю можуть відрізнятися за своїми розмірами. 7 71657 8 Іншою складністю особливо у важких стулок є Лапки для опори штиря петлі відповідають при передача зусиль в порожнисті профілі, які через розташованих поза порожнистими профілями петсвою тонкостінність досить-таки непридатні для лях частини петлі коробки. точкової передачі зусиль. За п.6 лапки можуть бути передбачені над і під У основі винаходу лежить задача виконання язичком петлі в напрямі шарнірної осі. кріплення прихованих петель так, щоб тонкостінні Таким чином, практично виникає шарнірна порожнисті профілі не були переобтяжені передапетля, що складається з трьох частин, або у якої чею зусиль і щоб кріплення було застосовне, крім частина петлі стулки входить між частиною петлі того, для порожнистих профілів різних розмірів. коробки з шарнірними частинами, що є під частиЦя задача вирішується відносно першого асною петлі стулки і над нею. пекту за допомогою охарактеризованого в п.1 Зокрема, лапки можуть включати в себе шарконструктивного вузла з петлею і кріпильними нірні лапки за п.7 і фіксуючі лапки за п.8. засобами. Язичок петлі може мати в плані приблизно СВідносно другого аспекту винахід відноситься подібну форму за п.9, причому ця форма сама по додверей, вікна або т.п. за п.22 в яких використособі відома з ЕР0789124А2. вують конструктивний вузол і які реалізовуються На кріпильній пластині частини петлі стулки, виробником дверей, вікна і т.п. протилежній кріпильній пластині частини петлі Порожнисті профілі мають, загалом, прямокукоробки, може бути за п.10 виконана кишеня, яка тний переріз. Кріпильні пластини порожнистого без зазорів охоплює кріпильне коліно язичка петлі. профілю протилежні одна одній із зовнішньої стоКонструктивне виконання може бути здійснене, рони двох паралельних сторін прямокутного перезокрема, охарактеризованим в пп.11-13 чином. різу і певною мірою затискають порожнистий проЗавдяки цьому досягнуте те, що кишеня може філь між собою. Розпірні втулки відповідають бути виконана за одне ціле з кріпильною пластирозтягненню порожнистих профілів в площині раною максимально просто за допомогою деталі, ми перпендикулярно шарнірній осі і служать для виготовленої глибоким витяганням, або за допоопирання кріпильних пластин одна на одну, так що могою цинкового відливання, а фіксація кріпильнорозташовані між ними порожнисті профілі не мого коліна в кишені забезпечується, проте, без дуже жуть деформуватися під дією зусилля кріпильних великих відмінностей в перерізі стінок кишені. Якгвинтів. Підгонка до різних розмірів порожнистих що язичок петлі за п.14 має направлений до кріпипрофілів відбувається за допомогою різних довжин льної деталі вигин, тобто певною мірою поперечну розпірних втулок. Кріпильні пластини можуть мати вм'ятину, то це полегшує розміщення похилих гвиприйнятний розмір, з тим щоб введені через нтів для з'єднання язичка петлі з кріпильною петлю, в основному, точково зусилля розподідеталлю. лити на великій площі, так що порожнисті проКріпильні гвинти є за п.15 доцільно гвинтами з філі за рахунок цього не зазнають локального потайною головкою, які входять в роззенкування перевантаження. кріпильних пластин, так що не виникає істотних Ці властивості винаходу відносяться як до вувиступаючих частин в напрямі зовнішньої сторони зла з петлі і кріпильних засобів, так і до забезпекріпильних пластин. чених ними дверей, вікна і т.п.(п.22). Важливим виконанням винаходу є об'єкт п.16. Винахід включає в себе той випадок, коли Розпірні втулки, що складаються з двох частин, тільки коробка або стулкова рама складається з або забезпечувана за рахунок цього здатність їх порожнистого профілю, на якому здійснюють кріппідгонки за довжиною дозволяє за допомогою одлення за допомогою кріпильних пластин. ного і того ж конструктивного вузла з кріпильних Переважною формою виконання, однак, є фопластин і розпірних втулок справитися з різними рма виконання за п.23, при якій як коробка, так і порожнистими профілями, що зустрічаються в стулка містять порожнисті профілі. дверних і віконних системах різних виробників. За п.2 петля відповідно до переважної форми Розпірні втулки можуть бути легко встановлені на виконання може включати в себе розташовані в відповідно необхідний розмір по довжині. порожнистому профілі коробки утримуючі деталі Подібні регульовані різьбові втулки для опидля штиря петлі і язичка петлі, що проходить від рання стінок порожнистих профілів при кріпленні штиря петлі до кріплення всередині порожнистого частин петель самі по собі відомі з DE3204677С2. профілю стулки. За п.17 розпірні втулки можуть впиратися у Кріпильні пластини не повинні, з одного боку, внутрішні сторони кріпильних пластин, проходячи заважати функціонуванню петлі, а, з іншого боку, крізь відповідні їх зовнішній периферії отвори в повинні бути спроможні розподіляти зусилля. Розстінках порожнистого профілю. Це значно полегміри кріпильних пластин, що розглядаються в шує монтаж, оскільки розпірні втулки пригвинчують цьому аспекті, є об'єктом п.3. до кріпильної пластини і ними всіма можна маніБезпосередньо протилежні одна одній при запулювати разом з кріпильною пластиною і, зокрекритій стулці кріпильні пластини мають доцільно ма, вставляти через отвори в стінці порожнистого отвори, крізь які відповідний язичок петлі входить профілю, з тим щоб потім згвинчувати на іншій всередину порожнистого профілю (п.4). стороні з тамтешньою кріпильною пластиною. За п.5 кріпильна пластина може мати відігнуті Альтернативою було б упирання торців розпілапки, що входять всередину порожнистого прорних втулок у внутрішню сторону стінок порожнисфілю для опори штиря петлі, який утворює паратого профілю, так що він був би затиснутий між лельну порожнистому профілю шарнірну вісь. торцями і кріпильними пластинами. Ця форма виконання мала б, можливо, міцностні переваги, 9 71657 10 однак монтаж був би значно ускладнений, оскільки пластина 22 зовні - до стінки 6, кріпильна пластина розпірні втулки довелося б позиціонувати в за23 зовні - до стінки 7, а кріпильна пластина 24 зовмкненому порожнистому профілі у відповідно поні - до стінки 9. Кріпильні пластини 21, 22, 23, 24 трібному місці і їх не можна було б встави ти зовні. сполучені між собою розпірними втулками 30, За п.13 рекомендується, щоб внутрішня різьконструкція і функція яких краще усього видні з бова втулка розпірної втулки мала на вільному Фіг.4. Розпірні втулки 30 складаються кожна з двох кінці периферійний буртик відповідного зовнішній різьбових втулок 31, 32, з яких зовнішня 32 має різьбовій втулці діаметра, так що всі отвори в стінвнутрішнє різьблення 32’, яким її коаксіально наках порожнистого профілю можуть мати однаковий гвинчують на зовнішнє різьблення 31’ внутрішньої діаметр і в місцях проходження через порожнисті різьбової втулки 31 меншого діаметра. Внутрішня профілі відсутній радіальний зазор. різьбова втулка 31 має на своєму вільному кінці За п.19 при монтажі розпірні втулки повинні периферійний буртик 33, зовнішній діаметр якого бути відрегульовані за своєю довжиною так, щоб співпадає із зовнішнім діаметром зовнішньої різьпри затягнутих кріпильних гвинтах кріпильні пласбової втулки 32. Стінки 8, 6 мають співвісні отвори тини прилягали з натягом до стінок порожнистого 34, 35, діаметр яких співпадає із зовнішнім діаметпрофілю, тобто певною мірою затискали його між ром і через які своїми кінцями проходить розпірна собою для забезпечення передачі зусиль на втулка 30, так що торці 36, 37 розпірних втулок 30 поверхні. впираються зсередини в кріпильні пластини 21, 22. Тоді як при вже згаданій формі виконання Кожній розпірній втулці 30 додані два кріпильних прямокутного корпусу, що містить кишеню його гвинти 40, що входять з різних сторін у вн утрішній можна з'єднати безпосередньо з кріпильною пласрізьбовий отвір 38 різьбової втулки 31. Своїми тиною, відповідно до виконання за п.20 прямокутпотайними головками кріпильні гвинти 40 сидять в ний корпус може бути встановлений з можливістю роззенкованих отворах 39 кріпильних пластин переміщення в окремому, сполученому, в свою 21, 22. чергу, з кріпильною пластиною зовнішньому корРозпірні втулки 30 регулюють так, щоб відпусі, який без зазорів направляє прямокутний корстань між їх торцями 36, 37 була трохи менше, ніж пус перпендикулярно поверхні рами, однак паравідстань між зовнішніми сторонами стінок 8, 6. При лельно шарнірній осі допускає переміщення затягненні кріпильних гвинтів 40 кріпильні пластипрямокутного корпусу з управлінням за допомогою ни 21 притягуються одна до одної 22 з певним находового гвинта. Таким чином, можна здійснювати тягом, який створює міцну прилягання кріпильних регулювання стулки за висотою. пластин 21, 22 до зовнішніх сторін стінок 8, 6, одЗа рахунок виконання за п.21 можна досягнути нак помітно ще не деформує порожнистий пронавіть горизонтального переміщення стулки в філь. Через свого відносно великого розширення коробці. кріпильні пластини 21, 22 можуть, таким чином, Приклад виконання винаходу зображений на передавати введені через петлю зусилля на порокресленні, на якому язичок 15, який встановлений жнистий профіль 3 на відносно великої площі. на лежачій попереду на Фіг.2 вершині 15’ „С" з Зрозуміло, що те ж відноситься до функціонуможливістю повороту на штирі 16 петлі, який утвовання кріпильних пластин 23, 24 у порожнистого рює шарнірну вісь. Від іншої вершини 15" відхопрофілю 4. дить кріпильне коліно 17, виконане у вигляді пласУ зображеному прикладі виконання для кожної тини з плоскими обмеженнями і що входить пари 21, 22 і 23, 24 кріпильних пластин передбапаралельно площини стулки в порожнистий прочено по п'я ть розпірних гільз 40, як це видно з Фіг.5 філь 4 стулкової рами 2. Між верхньою на Фіг.1 і 6. Зовнішні прямокутні пластини 21, 24 виконані у вершиною 15" язичка 15 петлі і кріпильним коліном вигляді простих прямокутних пластин. Безпосере17 язичок 15 петлі має направлений вниз на Фіг.2 дньо протилежні одна до одної при закритій стулці вигин або вм'ятину 18, призначення якої буде покріпильні пластини 22, 23 мають, однак, утворення яснене нижче. для фіксації петлі 20. Язичок 15 петлі являє собою певною мірою Так, кріпильна пластина 22 має на одній сточастину петлі стулки, а штир 16 петлі зі своїми роні приблизно в центрі прямокутний виріз 25, держаками - частину петлі коробки. крізь який в інший порожнистий профіль 4 може Для кріплення частин 15,16 петлі у відповідних входити язичок 15 петлі. Над прямокутним вирізом порожнистих профілях 4, 3 з максимально можли25 і під ним матеріал кріпильної пластини 22 відівим збільшенням поверхонь передачі зусиль слугнутий під прямим кутом назад. Відгин утворює жать кріпильні пластини 21, 22 на порожнистому шарнірну лапку 26 і має на вільному кінці наконечпрофілі 3 і кріпильні пластини 23, 24 на порожнисник 27, який охоплює кінець штиря 16 петлі. Затому профілі 4. Кріпильні пластини виконані плосздалегідь матеріал прямокутної пластини 22, що кими і складаються з листової сталі товщиною біля був в прямокутному вирізі 25, загнутий навколо 3мм. Вони вужче, ніж глибина порожнистих профіосей S та Т, що проходять через верхні і нижні лів 3, 4, так що повністю займають місце в межах обмеження вирізу 25, назад до фіксуючих лапок протяжності в глибину. Вони мають довжину, яка 28, що мають отвори 29 для проходження штиря дорівнює, наприклад, 3-кратній висоті язичка 15 16 петлі (Фіг.4). Таким чином, штир петлі утримупетлі, тобто, наприклад, біля 20см. Кріпильні пласється як наконечниками 27, так і фіксуючими лаптини попарно прилягають зовні до зовнішніх стінок ками 28 і опертий для передачі введених через 6, 8 і відповідно 7, 9, перпендикулярних площині язичок 15 петлі високих зусиль. коробки і стулкової рами. Кріпильна пластина 21, На Фіг.5 деталі 21, 3 і 22 зображені в розібраотже, прилягає зовні до стінки 8, кріпильна ному вигляді. При монтажі кріпильну пластину 21 з 11 71657 12 п'ятьма вже пригвинченими до неї розпірними гіприйнятну передачу зусиль. При закритій стулці льзами 30 вставляють позаду через отвори 35 гвинти 48 не мають доступу поза стулкою, що порожнистого профілю 3. Кріпильну пластину 22 ускладнює зламування. прикладають спереду до стінки 6 порожнистого Суттєвим аспектом є те, що кріпильні пластипрофілю і за допомогою гвинтів 40 згвинчують з ни 21, 22 і 23, 24 можуть бути заздалегідь змонторозпірними гільзами 30. Розпірні гільзи 30 були вані на заводі на порожнистих профілях 3, 4, а на заздалегідь відрегульовані на довжину, відповідну будмайданчику потрібне лише введення двох або саме порожнистому профілю 3, так що при затягтрьох язичків 15 петель в кишені 45 з подальшим ненні кріпильних гвинтів 40 кріпильні пластини 21, вгвинчуванням гвинтів 48. 22 з натягом притягуються одна до одної і фіксуНа Фіг.7 зображена вдосконалена форма виються на порожнистому профілі 3. конання, у якої є можливості переміщення петлі у З Фіг.2 і 4 видно, що заломлені назад фіксуючі вертикальному і горизонтальному напрямах. лапки 28 мають коаксіальний осі отвору 29 для Прямокутний корпус 44 розміщує в собі і в штиря 16 петлі круговий виріз 41, в який входять цьому випадку кріпильне коліно 17 язичка 15 петлі, виступаючі вгору і вниз з язичка 15 петлі цапфи 42, однак не сполучений безпосередньо з кріпильною що служать для обмеження кута відкривання стулпластиною 23. Прямокутний корпус сидить в зовки 2 в положенні за Фіг.3. нішньому корпусі 50, що охоплює його без зазорів, На Фіг.6 коробка 1 і стулкова рама 2 зі змонтов якому він на Фіг.7 може переміщатися вгору і ваними кріпильними пластинами відповідно 21, 22 вниз на відрізок, відповідний регулювальному віді 23, 24 протилежні одна одній в положенні перед різку. Перпендикулярно площині креслення і в гонавішуванням стулки. Прямокутна за зовнішньою ризонтальному напрямі прямокутний корпус 44 конфігурацією кріпильна пластина 23 має внутріпереміщається, однак, у зовнішньому корпусі 50. шній прямокутний виріз 43, на якому виконаний У цьому випадку зовнішній корпус 50 сполучепрямокутний корпус 44, що входить всередину ний з кріпильною пластиною 23, як і розташована порожнистого профілю 4. В прямокутному корпусі над кріпильною деталлю 46 і під нею різьбова де44 виконана кишеня 45, до якої точно підходить таль 51. У верхній на Фіг.7 різьбовій деталі 51 сикріпильне коліно 17 язичка 15 петлі і яка призначедить ходовий гвинт 52, при загвинчуванні якого ний для його розміщення. кріпильна деталь 46 і, тим самим, прямокутний На Фіг.2 і 3 прямокутний корпус 44 зображений корпус 44 переміщаються у зовнішньому корпусі так, як якби він був виготовлений глибоким витя50 вниз, а при відгвинтишся - вгору. Таким чином ганням з кріпильної пластини 23. Однак зрозуміло, відбувається вертикальне переміщення. що прямокутний корпус 44 може бути виготовлеКрім того, в протилежність Фіг.2 і 3 кріпильна ний також іншим чином, наприклад за допомогою деталь 46 не фіксована в прямокутному корпусі формування з цинкового відливання під тиском за 44, а може переміщатися на Фіг.7 горизонтально з одне ціле з власне кріпильною пластиною 23. управлінням за допомогою відповідного ходового Як видно, зокрема, з Фіг.2 і 3, прямокутний когвинта 53. За рахунок цього досягається певна рпус 44 «товстіше», ніж кріпильне коліно 17 язичка горизонтальна настройка. 15 петлі. Простір, що залишився, заповнений кріДеталі 21, 22, 23, 24 з розпірними втулками 30 пильною деталлю 46, відповідним чином закріплеі язичком 15 петлі утворюють вузол, що поставляною в прямокутному корпусі 44, наприклад за доється виробником фурнітури виробникам вікон і помогою зварювання в місці 47. Введене в кишеню дверей. Єдиного типу цього вузла досить для ши45 кріпильне коліно 17 охоплене, таким чином, без рокого спектра розмірів порожнистих профілів, зазорів. Назустріч напряму введення язичок 15 оскільки за рахунок можливості регулювання довпетлі утримується гвинтами 48, які на Фіг.3 угвинжини розпірних втулок можлива підгонка під різні чені в нахилені під 45° різьбові отвори 49 на сусідгоризонтальні розміри рамних профілів паралельньому з кріпильною пластиною 23 кінці кріпильної но площині коробки і стулки. Виробник вікон і дведеталі 46. Для того, щоб гвинти 48 належним чирей виконує відповідні отвори і розточки в рамних ном могли впливати на язичок 15 петлі, останній профілях і встановлює деталі вузла, призначені має вже згаданий вигин 18, що забезпечує для даної петлі. 13 71657 14 15 Комп’ютерна в ерстка О. Воробей 71657 Підписне 16 Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
