Шпалопідбивна машина
Формула / Реферат

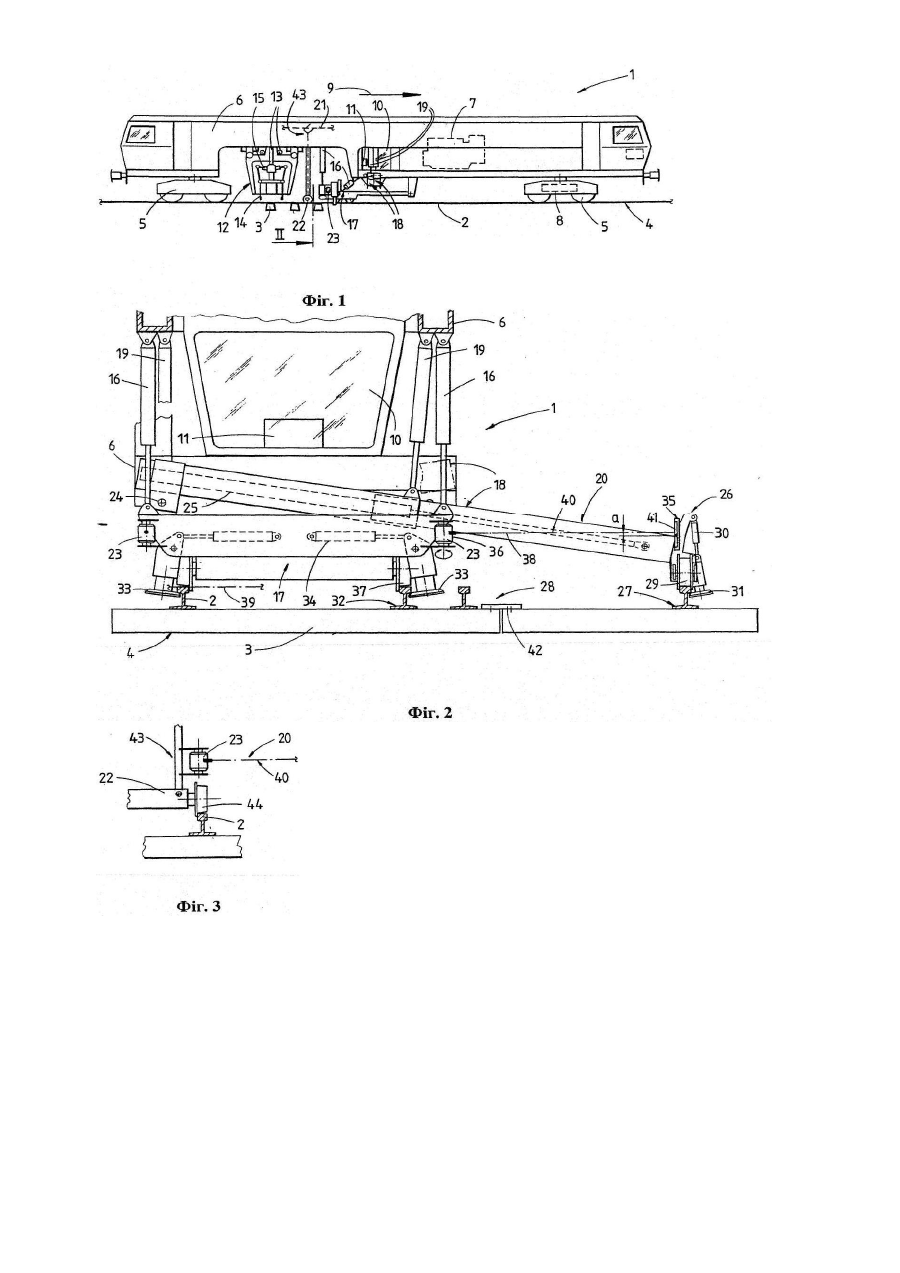

1. Шпалопідбивна машина (1) для підбивки шпал рейкової колії (4), що має колієпідйомний агрегат (17), призначений для нівелювання й вирівнювання головної колії (32), який утворює площину рейкової колії (39) й по якому рухаються ходові механізми (5), встановлений між ходовими механізмами (5) та, якщо дивитись у робочому напрямі машини (1), безпосередньо перед підбивним агрегатом, (12) виконаний з можливістю пересування по висоті за допомогою приводів (16), а також допоміжного підйомного пристрою (18) для підйому відхідного від головної колії (32) відгалуження (27) стрілкового переводу (28), причому з колієпідйомним агрегатом (17) та допоміжним підйомним пристроєм (18) з'єднана спільна вимірювальна система (20) для контролю за підйомом стрілкового переводу (28), яка відрізняється тим, що спільна вимірювальна система (20) складається з вимірювального генератора (23), який контактує з головною рейковою колією (32) й утворює лінію відліку (38), яка формується світловим променем й проходить паралельно площині рейкової колії (39) й вимірювального приймача (35), який контактує з відгалуженням (27) й реєструє лінію відліку (38).
2. Машина по п. 1, яка відрізняється тим, що вимірювальний генератор (23) складається із лазера, що обертається (36), який формує вимірювальну площину (40), паралельну площині рейкової колії (39) й містить лінію відліку (38), а вимірювальний приймач (35) складається із лазерного сприймаючого елемента (41).
3. Машина по п. 1 або п. 2, яка відрізняється тим, що вимірювальний генератор (23) зв'язаний з колієпідйомним агрегатом (17), а вимірювальний приймач (35) зв'язаний із допоміжним підйомним пристроєм (18).
4. Машина по п. 1 або п. 2, яка відрізняється тим, що вимірювальний генератор (23) знаходиться на вимірювальній осі (22), яка розташована між підбивним агрегатом (12) та колієпідйомним агрегатом (17), має ролики з гребенем (44) для пересування по головній колії (32) й виконана з можливістю пересування по висоті.
5. Машина по одному з пп. 1 - 4, яка відрізняється тим, що вимірювальний приймач (35) виконаний для подачі за допомогою пристрою керування (11) навантаження на підйомний привід (19), що зв'язаний з допоміжним підйомним пристроєм (18) й піднімає відгалуження (27).
Додаткова інформація
Назва патенту англійськоюTie-tamper machine
Назва патенту російськоюШпалоподбивочная машина
МПК / Мітки
МПК: E01B 35/00, E01B 27/16
Мітки: машина, шпалопідбивна
