Автомобільна перегородка (варіанти)

Номер патенту: 1489

Опубліковано: 15.11.2002

Автор: Бєляєв Сергій Анатолійович

Завантажити PDF файл.

Формула / Реферат

1. Автомобільна перегородка для встановлення за спинкою сидіння водія та розділення кузова автомобіля на водійський і пасажирський відсіки, що складається із захисного елемента і розміщених на ньому елементів кріплення, яка відрізняється тим, що місця розміщення елементів кріплення співпадають з місцями кріплення ременів безпеки на стойках кузова автомобіля.

2. Автомобільна перегородка за п. 1, яка відрізняється тим, що захисний елемент включає захисний екран, виконаний у вигляді сітки.

3. Автомобільна перегородка за п. 1, яка відрізняється тим, що захисний елемент включає захисний екран, виконаний у вигляді панелі, що пристосована для встановлення на підлозі автомобіля.

4. Автомобільна перегородка за п. 1, яка відрізняється тим, що захисний елемент включає захисний екран, виконаний у вигляді панелі, що утворює нижню частину екрана, і на якій встановлена сітка, що утворює верхню частину екрана.

5. Автомобільна перегородка за будь-яким з пп. 2-4, яка відрізняється тим, що елементи кріплення виконані з можливістю переміщення захисного елемента вздовж кузова автомобіля.

6. Автомобільна перегородка за будь-яким з пп. 2-5, яка відрізняється тим, що захисний елемент забезпечений фіксуючими елементами для кріплення до підлоги і даху автомобіля.

7. Автомобільна перегородка за будь-яким з пп. 1-6, яка відрізняється тим, що захисний елемент включає дві бокові стойки, на яких розміщені елементи кріплення.

8. Автомобільна перегородка за будь-яким з пп. 1-7, яка відрізняється тим, що захисний елемент включає раму, на якій розміщені елементи кріплення.

9. Автомобільна перегородка для встановлення за спинкою сидіння водія та розділення кузова автомобіля на водійський і пасажирський відсіки, що складається із захисного елемента і розміщених на ньому елементів кріплення, яка відрізняється тим, що елементи кріплення пристосовані для кріплення до передніх сидінь автомобіля.

10. Автомобільна перегородка за п. 9, яка відрізняється тим, що захисний елемент включає захисний екран, виконаний у вигляді сітки.

11. Автомобільна перегородка за п. 9, яка відрізняється тим, що захисний елемент включає захисний екран, виконаний у вигляді панелі, що пристосована для встановлення на підлозі автомобіля.

12. Автомобільна перегородка за п. 9, яка відрізняється тим, що захисний елемент включає захисний екран, виконаний у вигляді панелі, що утворює нижню частину екрана, і на якій встановлена сітка, яка утворює верхню частину екрана.

13. Автомобільна перегородка за будь-яким з пп. 10-12, яка відрізняється тим, що захисний екран забезпечений фіксуючими елементами, виконаними з можливістю переміщення захисного елемента вздовж кузова автомобіля.

14. Автомобільна перегородка за будь-яким з пп. 9-13, яка відрізняється тим, що захисний елемент включає дві бокові стойки, на яких розміщені елементи кріплення.

15. Автомобільна перегородка за будь-яким з пп. 9-14, яка відрізняється тим, що захисний елемент включає раму, на якій розміщені елементи кріплення.

Текст

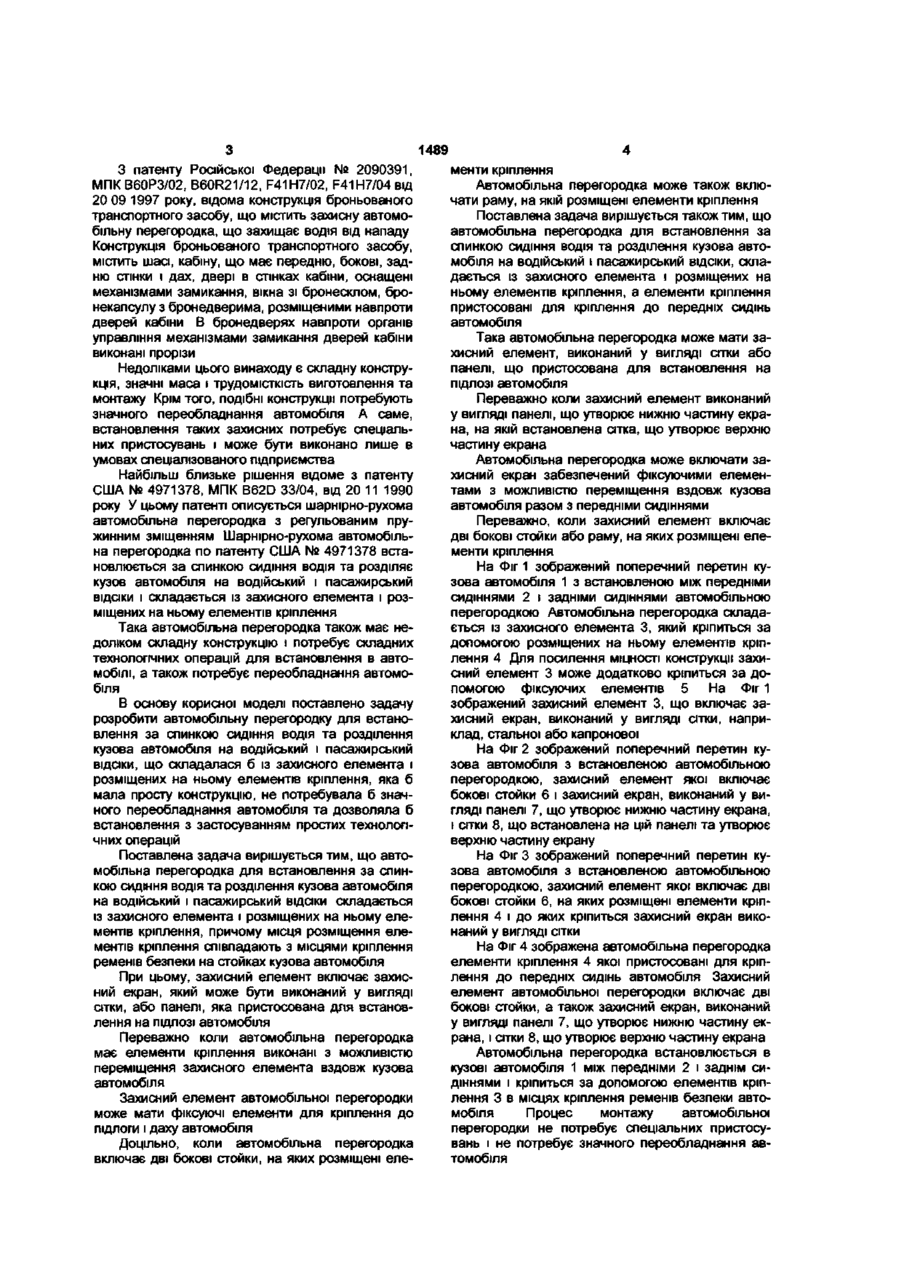

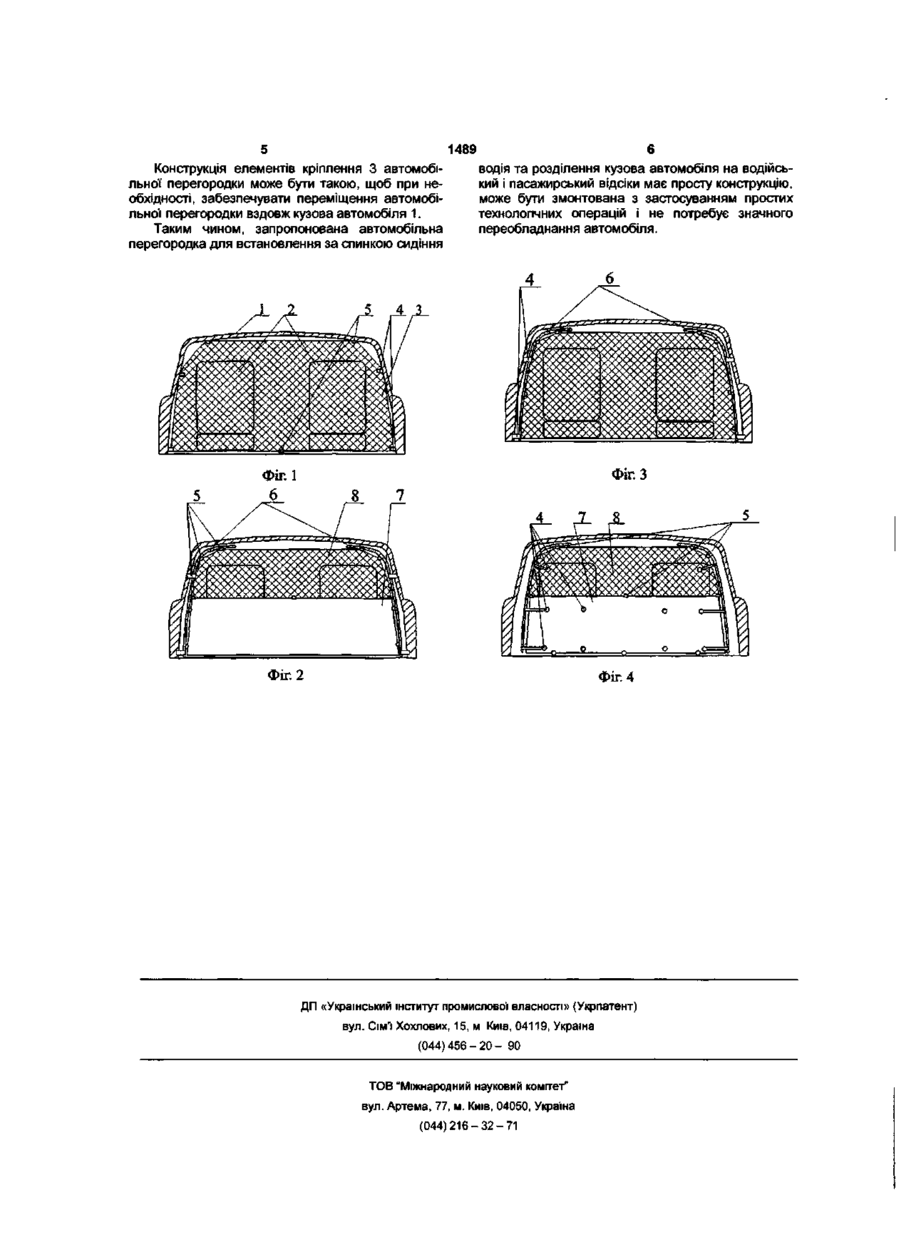

1 Автомобільна перегородка для встановлення за спинкою сидіння водія та розділення кузова автомобіля на водійський і пасажирський ВІДСІКИ, що складається із захисного елемента і розміщених на ньому елементів кріплення, яка відрізняється тим, що місця розміщення елементів кріплення співпадають з місцями кріплення ременів безпеки на стойках кузова автомобіля 2 Автомобільна перегородка за п 1, яка відрізняється тим, що захисний елемент включає захисний екран, виконаний у вигляді сітки 3 Автомобільна перегородка за п 1, яка відрізняється тим, що захисний елемент включає захисний екран, виконаний у вигляді панелі, що пристосована для встановлення на ПІДЛОЗІ автомобіля 4 Автомобільна перегородка за п 1, яка відрізняється тим, що захисний елемент включає захисний екран, виконаний у вигляді панелі, що утворює нижню частину екрана, і на якій встановлена сітка, що утворює верхню частину екрана 5 Автомобільна перегородка за будь-яким з пп 24, яка відрізняється тим, що елементи кріплення виконані з можливістю переміщення захисного елемента вздовж кузова автомобіля 6 Автомобільна перегородка за будь-яким з пп 25, яка відрізняється тим, що захисний елемент забезпечений фіксуючими елементами для кріплення до підлоги і даху автомобіля 7 Автомобільна перегородка за будь-яким з пп 16, яка відрізняється тим, що захисний елемент включає дві бокові стойки, на яких розміщені елементи кріплення 8 Автомобільна перегородка за будь-яким з пп 17, яка відрізняється тим, що захисний елемент включає раму, на якій розміщені елементи кріплення 9 Автомобільна перегородка для встановлення за слинкою сидіння водія та розділення кузова автомобіля на водійський і пасажирський ВІДСІКИ, ЩО складається із захисного елемента і розміщених на ньому елементів кріплення, яка відрізняється тим, що елементи кріплення пристосовані для кріплення до передніх сидінь автомобіля 10 Автомобільна перегородка за п 9, яка відрізняється тим, що захисний елемент включає захисний екран, виконаний у вигляді сітки 11 Автомобільна перегородка за п 9, яка відрізняється тим, що захисний елемент включає захисний екран, виконаний у вигляді панелі, що пристосована для встановлення на ПІДЛОЗІ автомобіля 12 Автомобільна перегородка за п 9, яка відрізняється тим, що захисний елемент включає захисний екран, виконаний у вигляді панелі, що утворює нижню частину екрана, і на якій встановлена сітка, яка утворює верхню частину екрана 13 Автомобільна перегородка за будь-яким з пп 10-12, яка відрізняється тим, що захисний екран забезпечений фіксуючими елементами, виконаними з можливістю переміщення захисного елемента вздовж кузова автомобіля 14 Автомобільна перегородка за будь-яким з пп 9-13, яка відрізняється тим, що захисний елемент включає дві бокові стойки, на яких розміщені елементи кріплення 15 Автомобільна перегородка за будь-яким з пп 9-14, яка відрізняється тим, що захисний елемент включає раму, на якій розміщені елементи кріплення Корисна модель відноситься до конструктивних елементів транспортних засобів Більш детально корисна модель відноситься до автомобільних перегородок, що встановлюються за спинкою сидіння водія та розділяють кузов автомобіля на водійський і пасажирський ВІДСІКИ Автомобільна перегородка призначена для за хисту водія від нападу з заднього сидіння автомобіля без застосування вогнепальної зброї, а також обмежує ворожі дії пасажира на задньому СИДІННІ автомобіля з застосуванням холодної зброї ВІДОМІ конструкції захисних конструктивних елементів, які складаються із захисного елемента і розміщених на ньому елементів кріплення 0» 00 1489 З патенту Російської Федерації № 2090391, МПК В60РЗ/02, B60R21/12, F41H7/02, F41H7/04 від 20 09 1997 року, відома конструкція броньованого транспортного засобу, що містить захисну автомобільну перегородка, що захищає водія від нападу Конструкція броньованого транспортного засобу, містить шасі, кабіну, що має передню, бокові, задню стінки і дах, двері в стінках кабіни, оснащені механізмами замикання, вікна зі бронесклом, бронекапсулу з бронедверима, розміщеними навпроти дверей кабіни В бронедверях навпроти органів управління механізмами замикання дверей кабіни виконані прорізи Недоліками цього винаходу є складну конструкція, значні маса і трудомісткість виготовлення та монтажу Крім того, подібні конструкції потребують значного переобладнання автомобіля А саме, встановлення таких захисних потребує спеціальних пристосувань і може бути виконано лише в умовах спеціалізованого підприємства Найбільш близьке рішення відоме з патенту США № 4971378, МПК B62D 33/04, від 20 11 1990 року У цьому патенті описується шарнірно-рухома автомобільна перегородка з регульованим пружинним зміщенням Шарнірно-рухома автомобільна перегородка по патенту США № 4971378 встановлюється за спинкою сидіння водія та розділяє кузов автомобіля на водійський і пасажирський ВІДСІКИ і складається із захисного елемента і розміщених на ньому елементів кріплення Така автомобільна перегородка також має недоліком складну конструкцію і потребує складних технологічних операцій для встановлення в автомобілі, а також потребує переобладнання автомобіля В основу корисної моделі поставлено задачу розробити автомобільну перегородку для встановлення за спинкою сидіння водія та розділення кузова автомобіля на водійський і пасажирський ВІДСІКИ, що складалася б із захисного елемента і розміщених на ньому елементів кріплення, яка б мала просту конструкцію, не потребувала б значного переобладнання автомобіля та дозволяла б встановлення з застосуванням простих технологічних операцій Поставлена задача вирішується тим, що автомобільна перегородка для встановлення за спинкою сидіння водія та розділення кузова автомобіля на водійський і пасажирський ВІДСІКИ складається із захисного елемента і розміщених на ньому елементів кріплення, причому місця розміщення елементів кріплення співпадають з місцями кріплення ременів безпеки на стойках кузова автомобіля При цьому, захисний елемент включає захисний екран, який може бути виконаний у вигляді сітки, або панелі, яка пристосована для встановлення на ПІДЛОЗІ автомобіля Переважно коли автомобільна перегородка має елементи кріплення виконані з можливістю переміщення захисного елемента вздовж кузова автомобіля Захисний елемент автомобільної перегородки може мати фіксуючі елементи для кріплення до підлоги і даху автомобіля Доцільно, КОЛИ автомобільна перегородка включає дві бокові стойки, на яких розміщені еле менти кріплення Автомобільна перегородка може також включати раму, на якій розміщені елементи кріплення Поставлена задача вирішується також тим, що автомобільна перегородка для встановлення за спинкою сидіння водія та розділення кузова автомобіля на водійський і пасажирський ВІДСІКИ, складається із захисного елемента і розміщених на ньому елементів кріплення, а елементи кріплення пристосовані для кріплення до передніх сидінь автомобіля Така автомобільна перегородка може мати захисний елемент, виконаний у вигляді сітки або панелі, що пристосована для встановлення на ПІДЛОЗІ автомобіля Переважно коли захисний елемент виконаний у вигляді панелі, що утворює нижню частину екрана, на якій встановлена сітка, що утворює верхню частину екрана Автомобільна перегородка може включати захисний екран забезпечений фіксуючими елементами з можливістю переміщення вздовж кузова автомобіля разом з передніми сидіннями Переважно, коли захисний елемент включає дві бокові стойки або раму, на яких розміщені елементи кріплення На Фіг 1 зображений поперечний перетин кузова автомобіля 1 з встановленою між передніми сидіннями 2 і задніми сидіннями автомобільною перегородкою Автомобільна перегородка складається із захисного елемента 3, який кріпиться за допомогою розміщених на ньому елементів кріплення 4 Для посилення МІЦНОСТІ конструкції захисний елемент 3 може додатково кріпиться за допомогою фіксуючих елементів 5 На Фіг 1 зображений захисний елемент 3, що включає захисний екран, виконаний у вигляді сітки, наприклад, стальної або капронової На Фіг 2 зображений поперечний перетин кузова автомобіля з встановленою автомобільною перегородкою, захисний елемент якої включає бокові стойки 6 і захисний екран, виконаний у вигляді панелі 7, що утворює нижню частину екрана, і сітки 8, що встановлена на цій панелі та утворює верхню частину екрану На Фіг 3 зображений поперечний перетин кузова автомобіля з встановленою автомобільною перегородкою, захисний елемент якої включає дві бокові стойки 6, на яких розміщені елементи кріплення 4 і до яких кріпиться захисний екран виконаний у вигляді сітки На Фіг 4 зображена автомобільна перегородка елементи кріплення 4 якої пристосовані для кріплення до передніх сидінь автомобіля Захисний елемент автомобільної перегородки включає дві бокові стойки, а також захисний екран, виконаний у вигляді панелі 7, що утворює нижню частину екрана, і сітки 8, що утворює верхню частину екрана Автомобільна перегородка встановлюється в кузові автомобіля 1 між передніми 2 і заднім сидіннями і кріпиться за допомогою елементів кріплення 3 в місцях кріплення ременів безпеки автомобіля Процес монтажу автомобільної перегородки не потребує спеціальних пристосувань і не потребує значного переобладнання автомобіля 1489 Конструкція елементів кріплення 3 автомобільної перегородки може бути такою, щоб при необхідності, забезпечувати переміщення автомобільної перегородки вздовж кузова автомобіля 1. Таким чином, запропонована автомобільна перегородка для встановлення за спинкою сидіння водія та розділення кузова автомобіля на водійський і пасажирський відсіки має просту конструкцію, може бути змонтована з застосуванням простих технологічних операцій і не потребує значного переобладнання автомобіля. Фіг. З Фіг. 2 Фіг. 4 ДП «Український інститут промислової власності» (Укрпатент) вул. Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна (044)216-32-71

Дивитися

Додаткова інформація

МПК / Мітки

МПК: B60R 21/02

Мітки: автомобільна, перегородка, варіанти
