Самоконтрівна гайка
Номер патенту: 73515
Опубліковано: 15.08.2005
Автори: Бочаров Андрій Анатолійович, Бочаров Анатолій Олексійович, Ричка Василь Лукич
Формула / Реферат

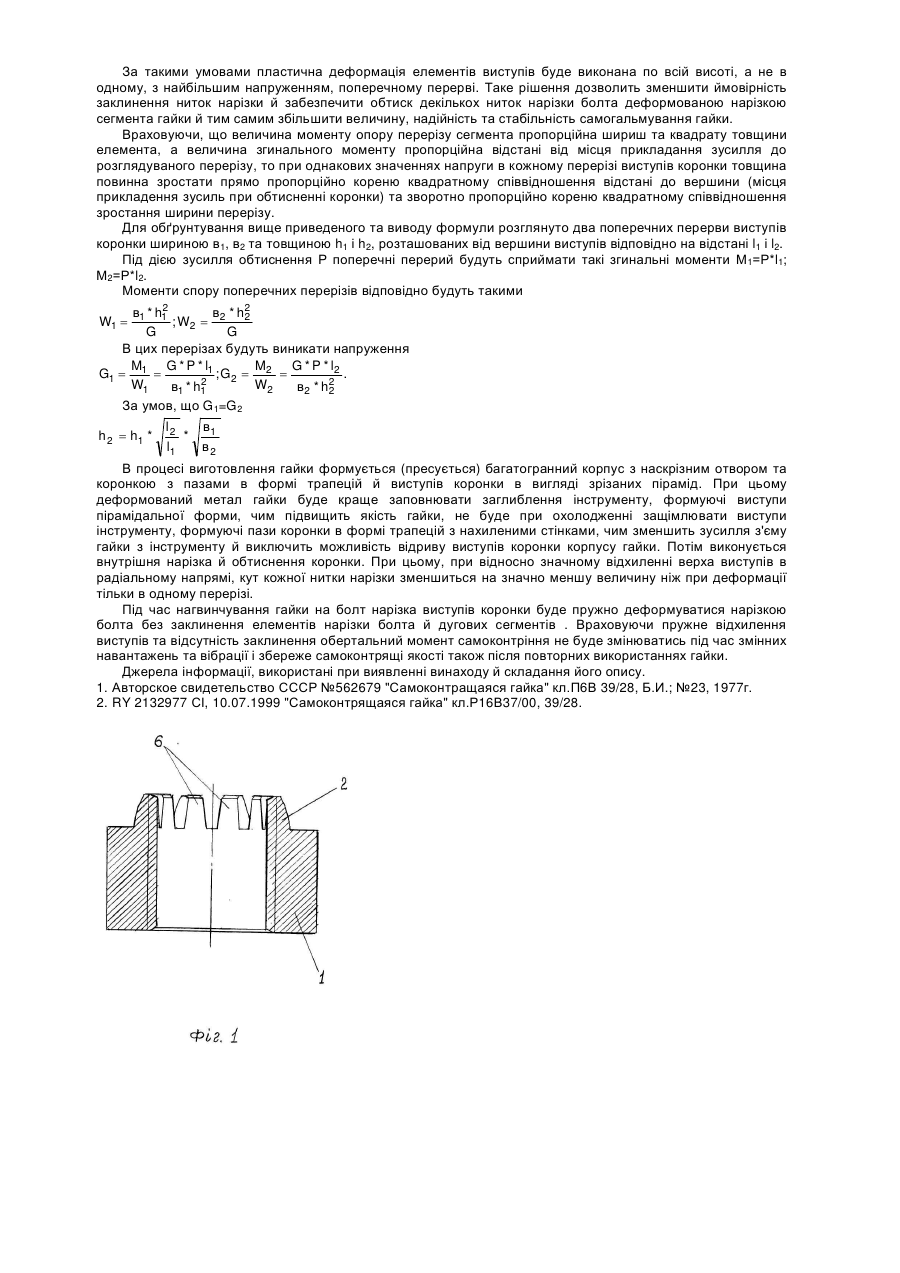

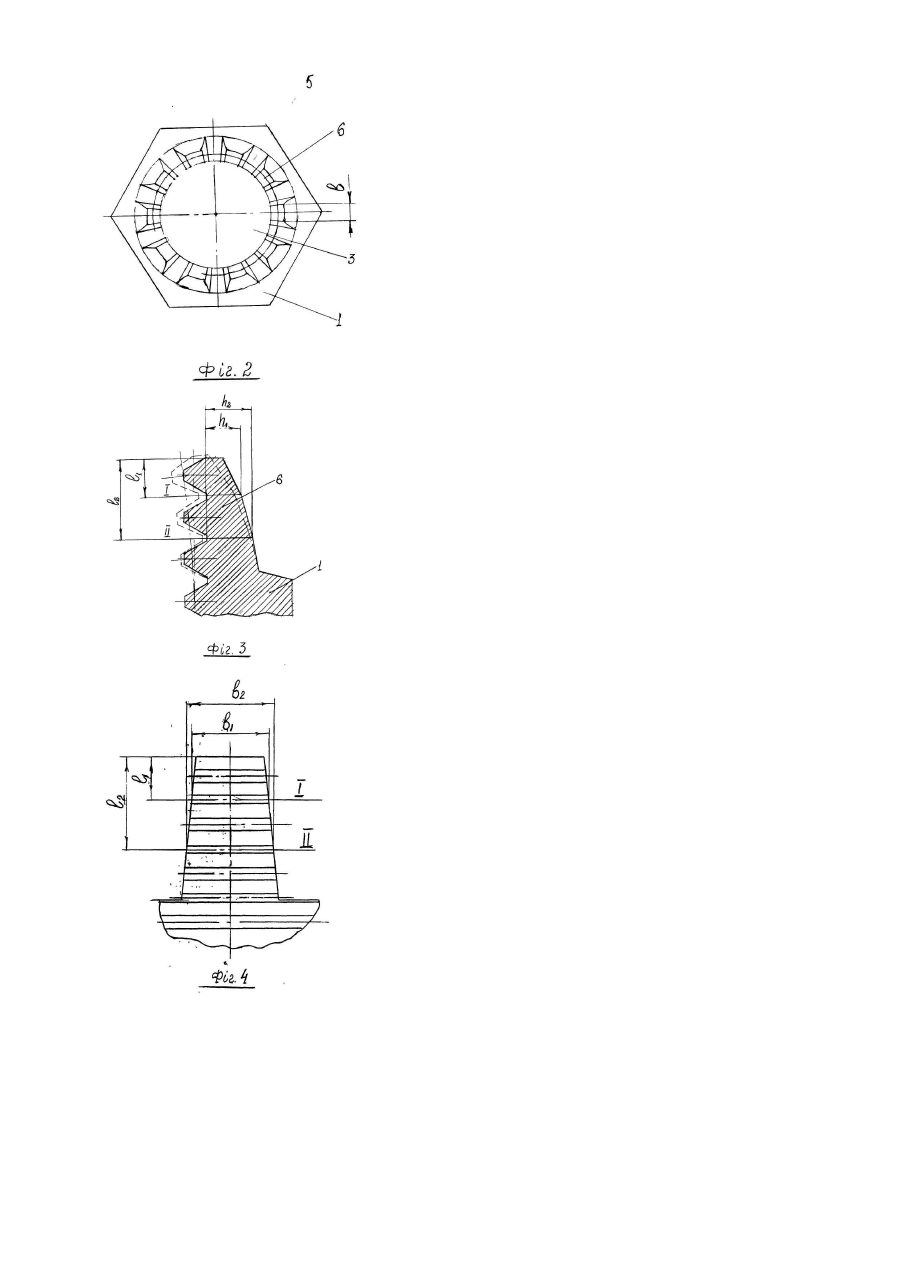

1. Самоконтрівна гайка, що містить багатогранний корпус, обтиснену коронку з пазами й наскрізний отвір з нарізкою на всю висоту, яка відрізняється тим, що в обтисненій коронці пази виконані в формі трапецій, а стінки пазів утворюють виступи коронки в вигляді зрізаних пірамід з зростаючими до корпусу гайки шириною та товщиною стінок.
2. Самоконтрівна гайка за п. 1, яка відрізняється тим, що товщина стінок h виступів коронки в напрямі нарізки зростає до корпусу прямо пропорційно кореню квадратному співвідношення зростання відстані від вершини l та зворотно пропорційно кореню квадратному співвідношення зростання ширини b виступу коронки за формулою:
де
- відстань від вершини виступу до поперечного перерізу І;
- відстань від вершини виступу до поперечного перерізу ІІ;
- товщина виступу коронки в поперечному перерізі І;
- товщина виступу коронки в поперечному перерізі ІІ ;
- ширина виступу коронки в поперечному перерізі І;
- ширина виступу коронки в поперечному перерізі ІІ.
Додаткова інформація
Назва патенту англійськоюSelf-locking nut
Автори англійськоюRychka Vasyl Lukych
Назва патенту російськоюСамоконтрконтрующаяся гайка
Автори російськоюРичка Василий Лукич
МПК / Мітки
МПК: F16B 39/32, F16B 39/34, F16B 39/30
Мітки: самоконтрівна, гайка
