Пристрій для визначення паралельності розташування зубів

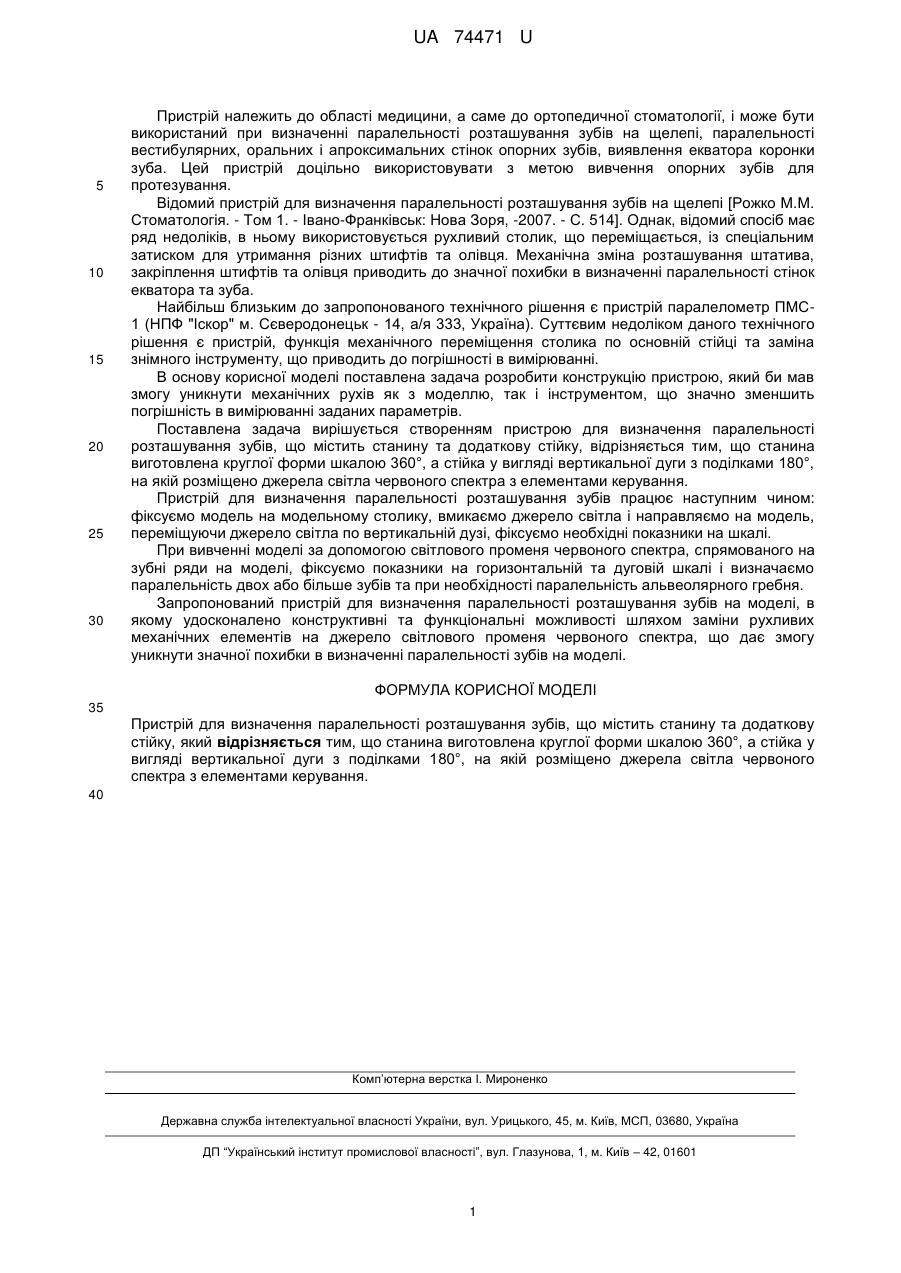

Реферат: Пристрій для визначення паралельності розташування зубів містить станину та додаткову стійку. Cтанина виготовлена круглої форми шкалою 360°, а стійка у вигляді вертикальної дуги з поділками 180°, на якій розміщено джерела світла червоного спектра з елементами керування. UA 74471 U (12) UA 74471 U UA 74471 U 5 10 15 20 25 30 Пристрій належить до області медицини, а саме до ортопедичної стоматології, і може бути використаний при визначенні паралельності розташування зубів на щелепі, паралельності вестибулярних, оральних і апроксимальних стінок опорних зубів, виявлення екватора коронки зуба. Цей пристрій доцільно використовувати з метою вивчення опорних зубів для протезування. Відомий пристрій для визначення паралельності розташування зубів на щелепі [Рожко М.М. Стоматологія. - Том 1. - Івано-Франківськ: Нова Зоря, -2007. - С. 514]. Однак, відомий спосіб має ряд недоліків, в ньому використовується рухливий столик, що переміщається, із спеціальним затиском для утримання різних штифтів та олівця. Механічна зміна розташування штатива, закріплення штифтів та олівця приводить до значної похибки в визначенні паралельності стінок екватора та зуба. Найбільш близьким до запропонованого технічного рішення є пристрій паралелометр ПМС1 (НПФ "Іскор" м. Сєверодонецьк - 14, а/я 333, Україна). Суттєвим недоліком даного технічного рішення є пристрій, функція механічного переміщення столика по основній стійці та заміна знімного інструменту, що приводить до погрішності в вимірюванні. В основу корисної моделі поставлена задача розробити конструкцію пристрою, який би мав змогу уникнути механічних рухів як з моделлю, так і інструментом, що значно зменшить погрішність в вимірюванні заданих параметрів. Поставлена задача вирішується створенням пристрою для визначення паралельності розташування зубів, що містить станину та додаткову стійку, відрізняється тим, що станина виготовлена круглої форми шкалою 360°, а стійка у вигляді вертикальної дуги з поділками 180°, на якій розміщено джерела світла червоного спектра з елементами керування. Пристрій для визначення паралельності розташування зубів працює наступним чином: фіксуємо модель на модельному столику, вмикаємо джерело світла і направляємо на модель, переміщуючи джерело світла по вертикальній дузі, фіксуємо необхідні показники на шкалі. При вивченні моделі за допомогою світлового променя червоного спектра, спрямованого на зубні ряди на моделі, фіксуємо показники на горизонтальній та дуговій шкалі і визначаємо паралельність двох або більше зубів та при необхідності паралельність альвеолярного гребня. Запропонований пристрій для визначення паралельності розташування зубів на моделі, в якому удосконалено конструктивні та функціональні можливості шляхом заміни рухливих механічних елементів на джерело світлового променя червоного спектра, що дає змогу уникнути значної похибки в визначенні паралельності зубів на моделі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Пристрій для визначення паралельності розташування зубів, що містить станину та додаткову стійку, який відрізняється тим, що станина виготовлена круглої форми шкалою 360°, а стійка у вигляді вертикальної дуги з поділками 180°, на якій розміщено джерела світла червоного спектра з елементами керування. 40 Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
