Пристрій для визначення параметрів вестибулярного розташування зубів

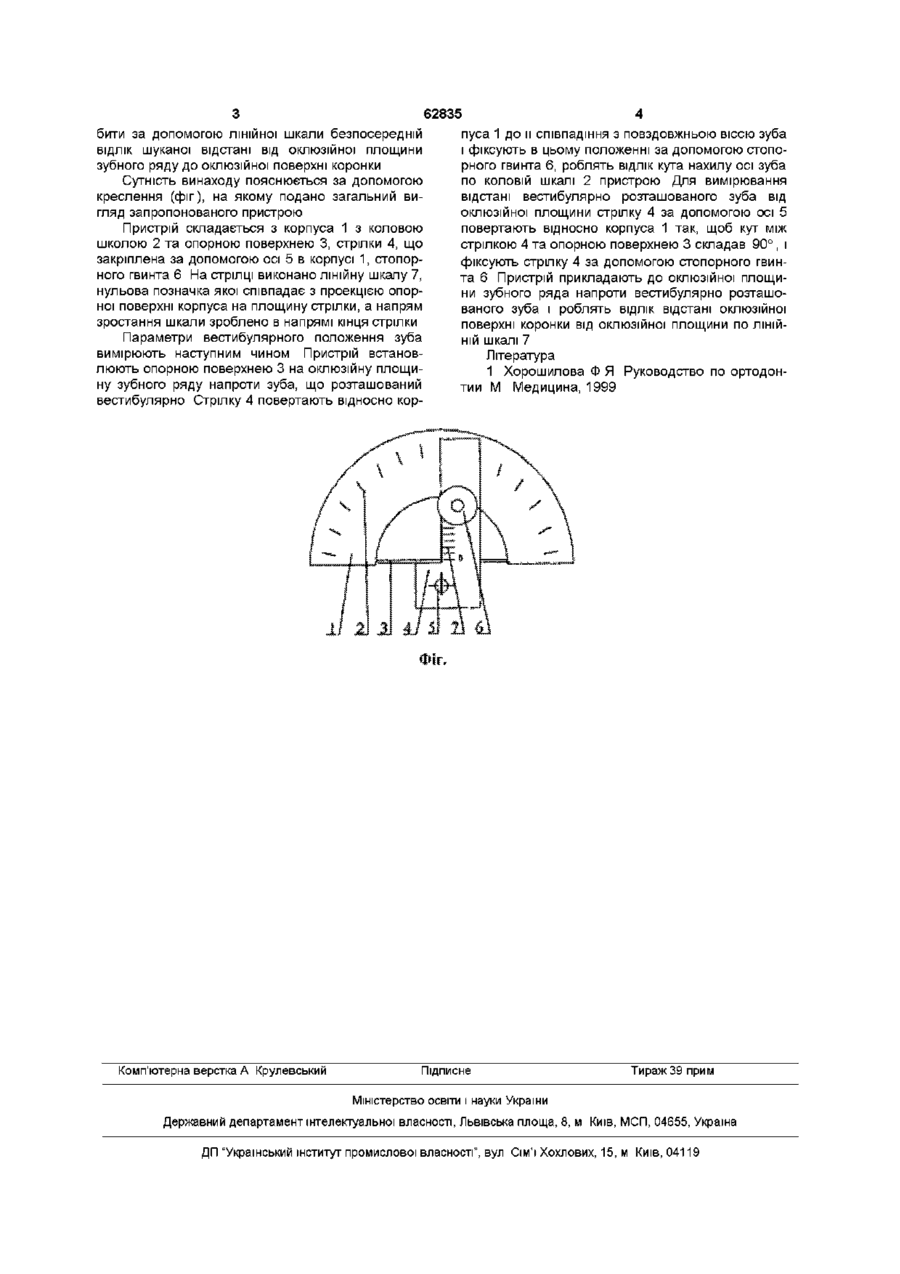

Пристрій для визначення параметрів вестибулярного розташування зубів, який містить корпус з коловою шкалою та опорною площиною, який відрізняється тим, що містить стрілку, стопорний гвинт для її фіксації, причому центр обертання стрілки відносно корпуса співпадає з центром колової шкали, на стрілці виконано лінійну шкалу, нульова позначка якої співпадає з проекцією опорної площини корпуса на площину стрілки, а напрям зростання шкали співпадає з напрямом кінця стрілки Винахід відноситься до медицини, зокрема до ортодонтм, а точніше до пристроїв, що призначені для визначення параметрів вестибулярного (тобто за межею зубного ряду) положення зубів За допомогою винаходу визначається кут нахилу осі зуба та його відстань від оклюзійної площини зубного ряду Ці параметри визначаються з мстою конкретизації методики виправлення вестибулярного положення зубів пацієнта Найбільш близьким за технічною сутністю до пристрою, що заявляється, є пристрій для визначення параметрів вестибулярного положення зубів [1], що містить корпус з коловою шкалою та опорною площиною Опорна поверхня призначена для базування на площині, відносно якої визначається кут нахилу зуба Після встановлення пристрою робиться ВІДЛІК кута нахилу зуба, що знаходиться в вестибулярному положенні Недоліком прототипу є неможливість виміряти ним відстань зуба до оклюзійної площини і недостатня точність вимірювання кута нахилу зуба, яка спричинена віддаленням осі зуба від шкали пристрою Винахід, що заявляється, вирішує задачу вдосконалення методики виправлення вестибулярного положення зуба за рахунок більш точного вимірювання параметрів його розташування Технічний результат, що досягається, полягає в підвищенні точності вимірювання кута нахилу осі зуба та можливості вимірювання відстані зуба від оклюзійної площини Зазначена задача вирішується завдяки тому, що запропонований пристрій для визначення па раметрів вестибулярного розташування зубів, що містить корпус з коловою шкалою та опорною поверхнею, стрілку, стопорний гвинт для фіксації стрілки, причому на стрілці виконано лінійну шкалу, нульова позначка якої співпадає з проекцією опорної площини корпуса на площину стрілки, а напрям зростання шкали співпадає з напрямом кінця стрілки ВІДМІННОЮ особливістю пристрою, який заявляється, є те, що запропонований пристрій містить стопорний гвинт для фіксації стрілки, стрілку, центр обертання якої відносно корпуса співпадає з центром колової шкали, при чому на стрілці виконано лінійну шкалу, нульова позначка якої співпадає з проекцією опорної площини корпуса на площину стрілки, а напрям зростання шкали співпадає з напрямом кінця стрілки Наявність стопорного гвинта дає можливість фіксувати стрілку для вимірювання відстані зуба від оклюзійної площини і для того, що б робити ВІДЛІК кута нахилу зуба за межами зубного ряду Наявність стрілки дозволяє підвищити точність визначення куга нахилу осі зуба за рахунок того, що бокова поверхня стрілки при співставленні її з повздовжньою віссю вестибулярно розташованого зуба вказує на коловій шкалі величину вимірюваного значення Завдяки тому, що на стрілці пристрою виконано лінійну шкалу, з'являється можливість вимірювати ЛІНІЙНІ відстані вздовж стрілки Оскільки нульова позначка лінійної шкали співпадає з проекцією опорної площини корпуса на площину стрілки і напрям зростання шкали співпадає з напрямом кінця стрілки, що дає можливість ро ю C O 00 сч (О 62835 бити за допомогою лінійної шкали безпосередній пуса 1 до и співпадшня з повздовжньою віссю зуба ВІДЛІК шуканої відстані від оклюзійної площини і фіксують в цьому положенні за допомогою стопозубного ряду до оклюзійної поверхні коронки рного гвинта 6, роблять ВІДЛІК кута нахилу осі зуба Сутність винаходу пояснюється за допомогою по коловій шкалі 2 пристрою Для вимірювання креслення (фіг), на якому подано загальний вивідстані вестибулярно розташованого зуба від гляд запропонованого пристрою оклюзійної площини стрілку 4 за допомогою осі 5 Пристрій складається з корпуса 1 з коловою повертають відносно корпуса 1 так, щоб кут між школою 2 та опорною поверхнею 3, стрілки 4, що стрілкою 4 та опорною поверхнею 3 складав 90° , і закріплена за допомогою осі 5 в корпусі 1, стопорфіксують стрілку 4 за допомогою стопорного гвинного гвинта 6 На стрілці виконано лінійну шкалу 7, та 6 Пристрій прикладають до оклюзійної площинульова позначка якої співпадає з проекцією опорни зубного ряда напроти вестибулярно розташоної поверхні корпуса на площину стрілки, а напрям ваного зуба і роблять ВІДЛІК відстані оклюзійної зростання шкали зроблено в напрямі кінця стрілки поверхні коронки від оклюзійної площини по ЛІНІЙПараметри вестибулярного положення зуба НІЙ шкалі 7 вимірюють наступним чином Пристрій встановЛітература люють опорною поверхнею 3 на оклюзійну площи1 Хорошилова Ф Я Руководство по ортодонну зубного ряду напроти зуба, що розташований тии М Медицина, 1999 вестибулярно Стрілку 4 повертають відносно кор Комп'ютерна верстка А Крулевський Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
