Накат периферичний

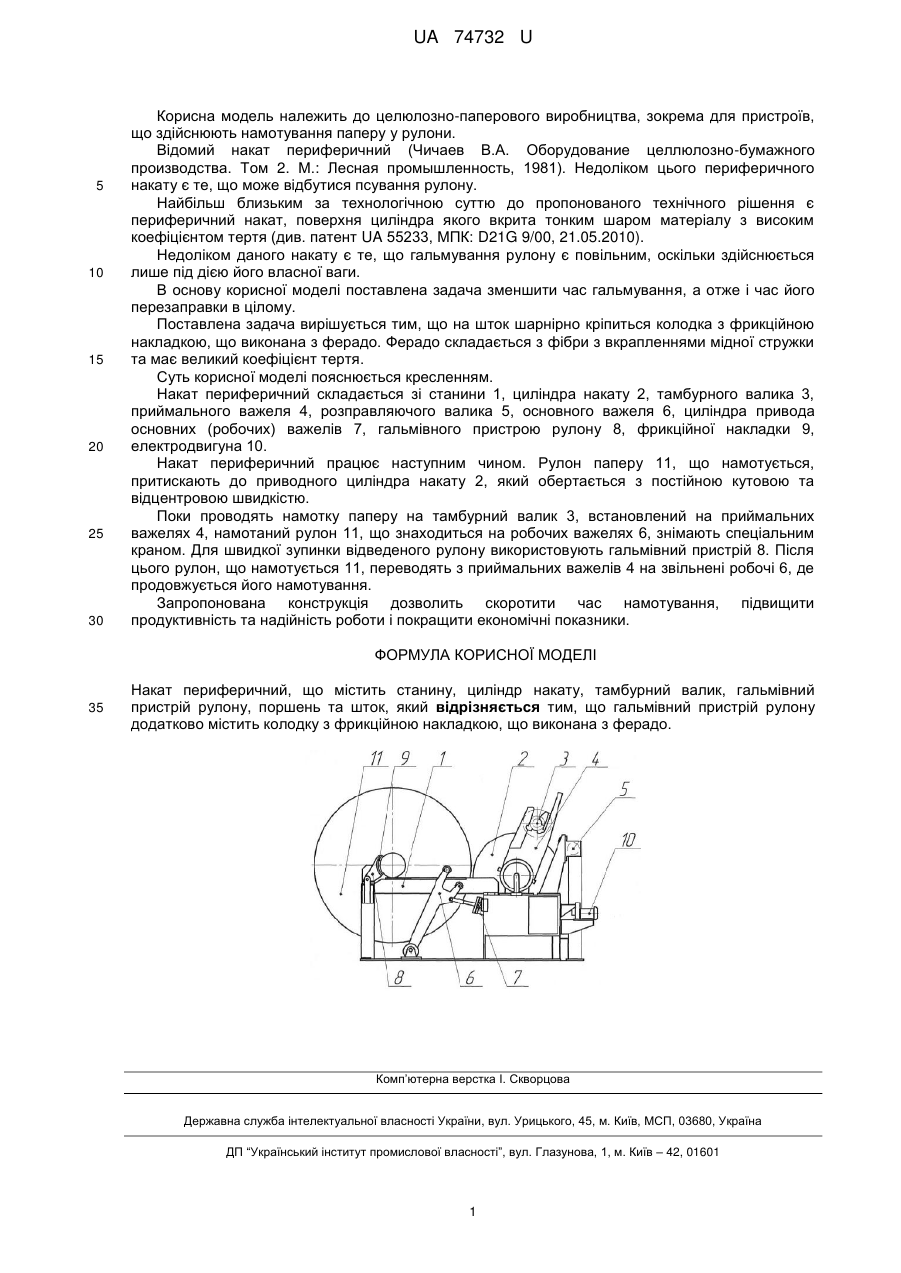

Реферат: Накат периферичний містить станину, циліндр накату, тамбурний валик, гальмівний пристрій рулону, поршень та шток. Гальмівний пристрій рулону додатково містить колодку з фрикційною накладкою, що виконана з ферадо. UA 74732 U (54) НАКАТ ПЕРИФЕРИЧНИЙ UA 74732 U UA 74732 U 5 10 15 20 25 30 Корисна модель належить до целюлозно-паперового виробництва, зокрема для пристроїв, що здійснюють намотування паперу у рулони. Відомий накат периферичний (Чичаев В.А. Оборудование целлюлозно-бумажного производства. Том 2. М.: Лесная промышленность, 1981). Недоліком цього периферичного накату є те, що може відбутися псування рулону. Найбільш близьким за технологічною суттю до пропонованого технічного рішення є периферичний накат, поверхня циліндра якого вкрита тонким шаром матеріалу з високим коефіцієнтом тертя (див. патент UA 55233, МПК: D21G 9/00, 21.05.2010). Недоліком даного накату є те, що гальмування рулону є повільним, оскільки здійснюється лише під дією його власної ваги. В основу корисної моделі поставлена задача зменшити час гальмування, а отже і час його перезаправки в цілому. Поставлена задача вирішується тим, що на шток шарнірно кріпиться колодка з фрикційною накладкою, що виконана з ферадо. Ферадо складається з фібри з вкрапленнями мідної стружки та має великий коефіцієнт тертя. Суть корисної моделі пояснюється кресленням. Накат периферичний складається зі станини 1, циліндра накату 2, тамбурного валика 3, приймального важеля 4, розправляючого валика 5, основного важеля 6, циліндра привода основних (робочих) важелів 7, гальмівного пристрою рулону 8, фрикційної накладки 9, електродвигуна 10. Накат периферичний працює наступним чином. Рулон паперу 11, що намотується, притискають до приводного циліндра накату 2, який обертається з постійною кутовою та відцентровою швидкістю. Поки проводять намотку паперу на тамбурний валик 3, встановлений на приймальних важелях 4, намотаний рулон 11, що знаходиться на робочих важелях 6, знімають спеціальним краном. Для швидкої зупинки відведеного рулону використовують гальмівний пристрій 8. Після цього рулон, що намотується 11, переводять з приймальних важелів 4 на звільнені робочі 6, де продовжується його намотування. Запропонована конструкція дозволить скоротити час намотування, підвищити продуктивність та надійність роботи і покращити економічні показники. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Накат периферичний, що містить станину, циліндр накату, тамбурний валик, гальмівний пристрій рулону, поршень та шток, який відрізняється тим, що гальмівний пристрій рулону додатково містить колодку з фрикційною накладкою, що виконана з ферадо. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
