Пружинний блок

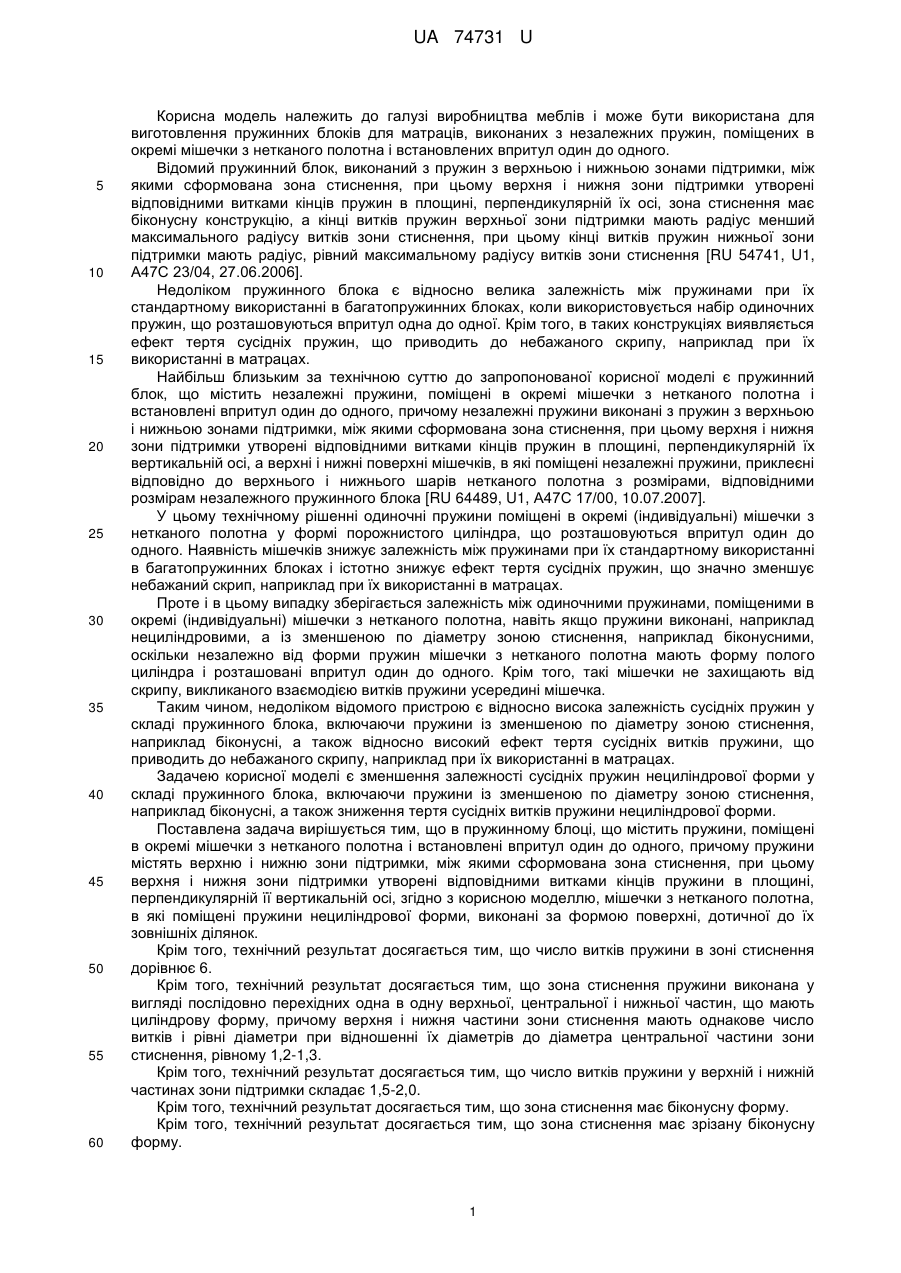

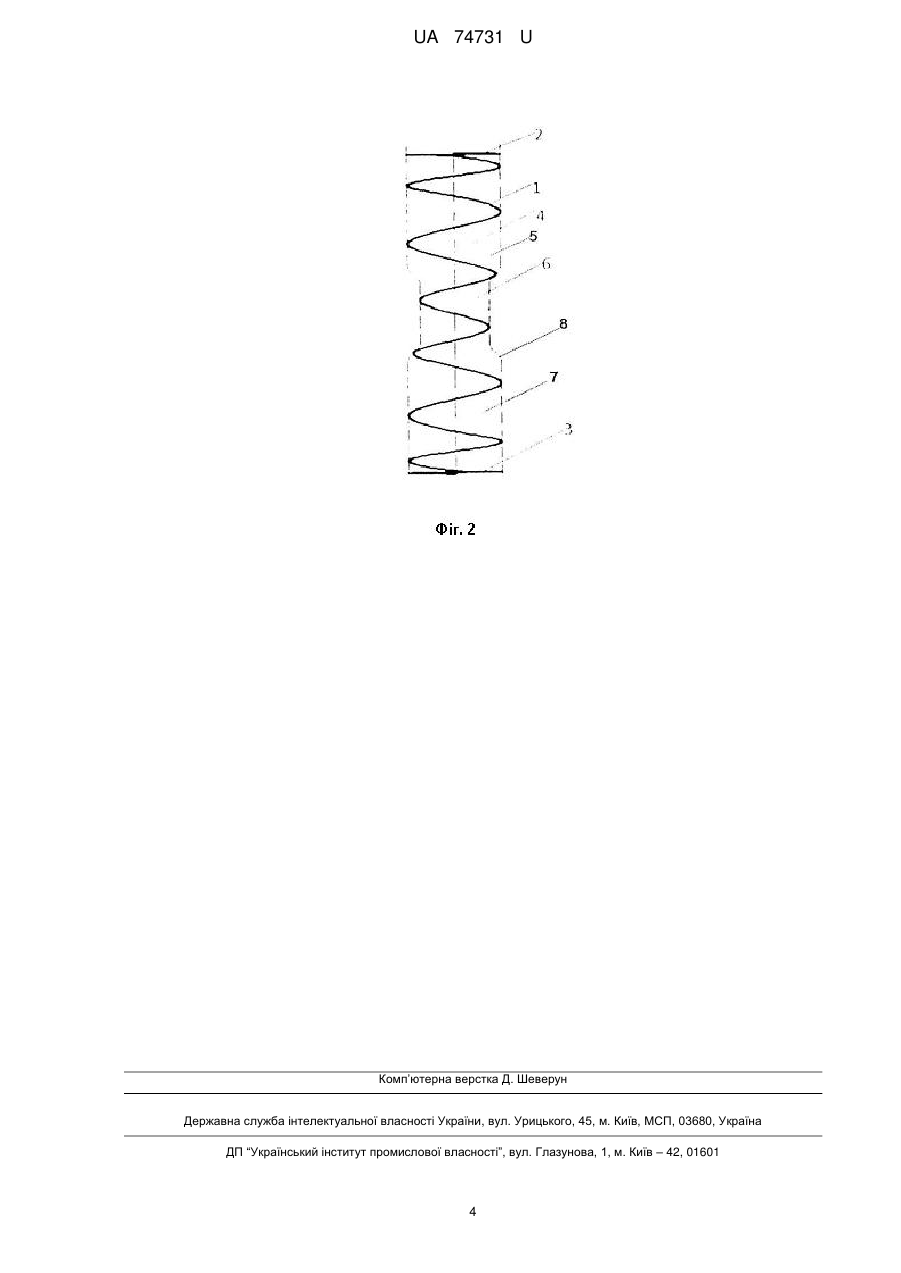

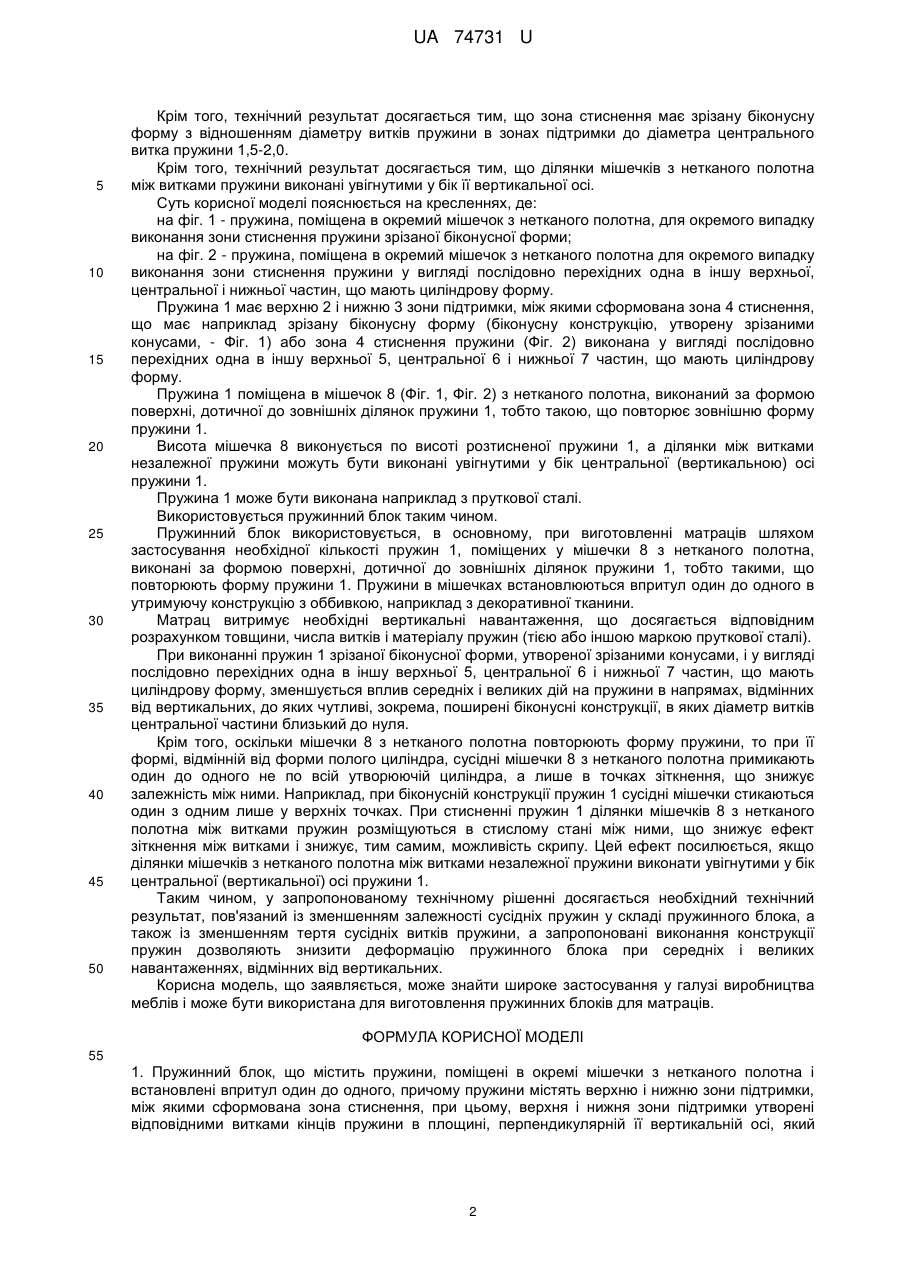

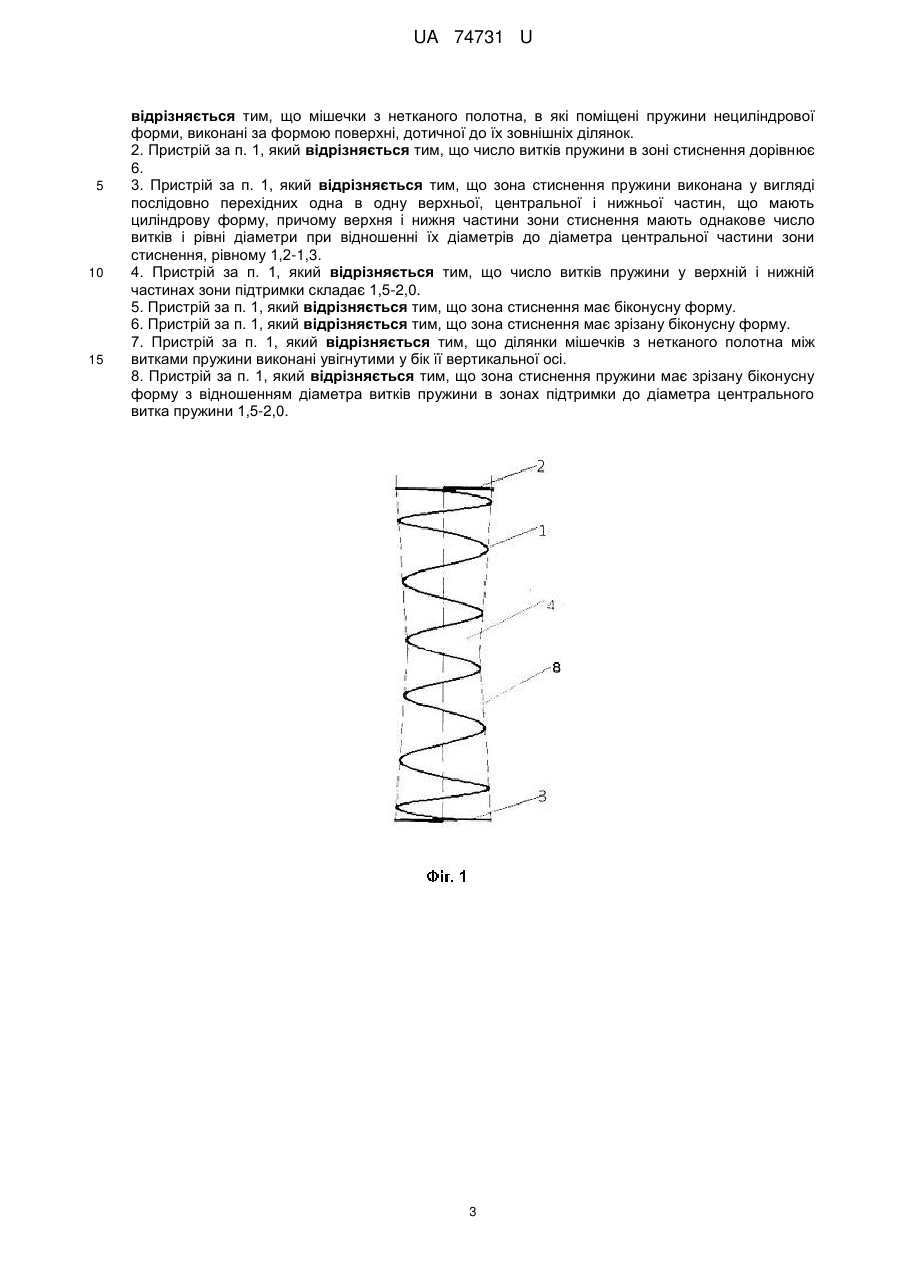

Реферат: Пружинний блок містить пружини, що складаються з верхньої і нижньої зон підтримки, між якими сформована зона стиснення, при цьому, зони підтримки утворені відповідними витками кінців пружини в площині, перпендикулярній її вертикальній осі. При цьому пружини поміщені в окремі мішечки з нетканого полотна, виконані за формою поверхні, дотичної до зовнішніх ділянок пружин, і встановлені впритул один до одного. UA 74731 U (54) ПРУЖИННИЙ БЛОК UA 74731 U UA 74731 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі виробництва меблів і може бути використана для виготовлення пружинних блоків для матраців, виконаних з незалежних пружин, поміщених в окремі мішечки з нетканого полотна і встановлених впритул один до одного. Відомий пружинний блок, виконаний з пружин з верхньою і нижньою зонами підтримки, між якими сформована зона стиснення, при цьому верхня і нижня зони підтримки утворені відповідними витками кінців пружин в площині, перпендикулярній їх осі, зона стиснення має біконусну конструкцію, а кінці витків пружин верхньої зони підтримки мають радіус менший максимального радіусу витків зони стиснення, при цьому кінці витків пружин нижньої зони підтримки мають радіус, рівний максимальному радіусу витків зони стиснення [RU 54741, U1, А47С 23/04, 27.06.2006]. Недоліком пружинного блока є відносно велика залежність між пружинами при їх стандартному використанні в багатопружинних блоках, коли використовується набір одиночних пружин, що розташовуються впритул одна до одної. Крім того, в таких конструкціях виявляється ефект тертя сусідніх пружин, що приводить до небажаного скрипу, наприклад при їх використанні в матрацах. Найбільш близьким за технічною суттю до запропонованої корисної моделі є пружинний блок, що містить незалежні пружини, поміщені в окремі мішечки з нетканого полотна і встановлені впритул один до одного, причому незалежні пружини виконані з пружин з верхньою і нижньою зонами підтримки, між якими сформована зона стиснення, при цьому верхня і нижня зони підтримки утворені відповідними витками кінців пружин в площині, перпендикулярній їх вертикальній осі, а верхні і нижні поверхні мішечків, в які поміщені незалежні пружини, приклеєні відповідно до верхнього і нижнього шарів нетканого полотна з розмірами, відповідними розмірам незалежного пружинного блока [RU 64489, U1, А47С 17/00, 10.07.2007]. У цьому технічному рішенні одиночні пружини поміщені в окремі (індивідуальні) мішечки з нетканого полотна у формі порожнистого циліндра, що розташовуються впритул один до одного. Наявність мішечків знижує залежність між пружинами при їх стандартному використанні в багатопружинних блоках і істотно знижує ефект тертя сусідніх пружин, що значно зменшує небажаний скрип, наприклад при їх використанні в матрацах. Проте і в цьому випадку зберігається залежність між одиночними пружинами, поміщеними в окремі (індивідуальні) мішечки з нетканого полотна, навіть якщо пружини виконані, наприклад нециліндровими, а із зменшеною по діаметру зоною стиснення, наприклад біконусними, оскільки незалежно від форми пружин мішечки з нетканого полотна мають форму полого циліндра і розташовані впритул один до одного. Крім того, такі мішечки не захищають від скрипу, викликаного взаємодією витків пружини усередині мішечка. Таким чином, недоліком відомого пристрою є відносно висока залежність сусідніх пружин у складі пружинного блока, включаючи пружини із зменшеною по діаметру зоною стиснення, наприклад біконусні, а також відносно високий ефект тертя сусідніх витків пружини, що приводить до небажаного скрипу, наприклад при їх використанні в матрацах. Задачею корисної моделі є зменшення залежності сусідніх пружин нециліндрової форми у складі пружинного блока, включаючи пружини із зменшеною по діаметру зоною стиснення, наприклад біконусні, а також зниження тертя сусідніх витків пружини нециліндрової форми. Поставлена задача вирішується тим, що в пружинному блоці, що містить пружини, поміщені в окремі мішечки з нетканого полотна і встановлені впритул один до одного, причому пружини містять верхню і нижню зони підтримки, між якими сформована зона стиснення, при цьому верхня і нижня зони підтримки утворені відповідними витками кінців пружини в площині, перпендикулярній її вертикальній осі, згідно з корисною моделлю, мішечки з нетканого полотна, в які поміщені пружини нециліндрової форми, виконані за формою поверхні, дотичної до їх зовнішніх ділянок. Крім того, технічний результат досягається тим, що число витків пружини в зоні стиснення дорівнює 6. Крім того, технічний результат досягається тим, що зона стиснення пружини виконана у вигляді послідовно перехідних одна в одну верхньої, центральної і нижньої частин, що мають циліндрову форму, причому верхня і нижня частини зони стиснення мають однакове число витків і рівні діаметри при відношенні їх діаметрів до діаметра центральної частини зони стиснення, рівному 1,2-1,3. Крім того, технічний результат досягається тим, що число витків пружини у верхній і нижній частинах зони підтримки складає 1,5-2,0. Крім того, технічний результат досягається тим, що зона стиснення має біконусну форму. Крім того, технічний результат досягається тим, що зона стиснення має зрізану біконусну форму. 1 UA 74731 U 5 10 15 20 25 30 35 40 45 50 Крім того, технічний результат досягається тим, що зона стиснення має зрізану біконусну форму з відношенням діаметру витків пружини в зонах підтримки до діаметра центрального витка пружини 1,5-2,0. Крім того, технічний результат досягається тим, що ділянки мішечків з нетканого полотна між витками пружини виконані увігнутими у бік її вертикальної осі. Суть корисної моделі пояснюється на кресленнях, де: на фіг. 1 - пружина, поміщена в окремий мішечок з нетканого полотна, для окремого випадку виконання зони стиснення пружини зрізаної біконусної форми; на фіг. 2 - пружина, поміщена в окремий мішечок з нетканого полотна для окремого випадку виконання зони стиснення пружини у вигляді послідовно перехідних одна в іншу верхньої, центральної і нижньої частин, що мають циліндрову форму. Пружина 1 має верхню 2 і нижню 3 зони підтримки, між якими сформована зона 4 стиснення, що має наприклад зрізану біконусну форму (біконусну конструкцію, утворену зрізаними конусами, - Фіг. 1) або зона 4 стиснення пружини (Фіг. 2) виконана у вигляді послідовно перехідних одна в іншу верхньої 5, центральної 6 і нижньої 7 частин, що мають циліндрову форму. Пружина 1 поміщена в мішечок 8 (Фіг. 1, Фіг. 2) з нетканого полотна, виконаний за формою поверхні, дотичної до зовнішніх ділянок пружини 1, тобто такою, що повторює зовнішню форму пружини 1. Висота мішечка 8 виконується по висоті розтисненої пружини 1, а ділянки між витками незалежної пружини можуть бути виконані увігнутими у бік центральної (вертикальною) осі пружини 1. Пружина 1 може бути виконана наприклад з пруткової сталі. Використовується пружинний блок таким чином. Пружинний блок використовується, в основному, при виготовленні матраців шляхом застосування необхідної кількості пружин 1, поміщених у мішечки 8 з нетканого полотна, виконані за формою поверхні, дотичної до зовнішніх ділянок пружини 1, тобто такими, що повторюють форму пружини 1. Пружини в мішечках встановлюються впритул один до одного в утримуючу конструкцію з оббивкою, наприклад з декоративної тканини. Матрац витримує необхідні вертикальні навантаження, що досягається відповідним розрахунком товщини, числа витків і матеріалу пружин (тією або іншою маркою пруткової сталі). При виконанні пружин 1 зрізаної біконусної форми, утвореної зрізаними конусами, і у вигляді послідовно перехідних одна в іншу верхньої 5, центральної 6 і нижньої 7 частин, що мають циліндрову форму, зменшується вплив середніх і великих дій на пружини в напрямах, відмінних від вертикальних, до яких чутливі, зокрема, поширені біконусні конструкції, в яких діаметр витків центральної частини близький до нуля. Крім того, оскільки мішечки 8 з нетканого полотна повторюють форму пружини, то при її формі, відмінній від форми полого циліндра, сусідні мішечки 8 з нетканого полотна примикають один до одного не по всій утворюючій циліндра, а лише в точках зіткнення, що знижує залежність між ними. Наприклад, при біконусній конструкції пружин 1 сусідні мішечки стикаються один з одним лише у верхніх точках. При стисненні пружин 1 ділянки мішечків 8 з нетканого полотна між витками пружин розміщуються в стислому стані між ними, що знижує ефект зіткнення між витками і знижує, тим самим, можливість скрипу. Цей ефект посилюється, якщо ділянки мішечків з нетканого полотна між витками незалежної пружини виконати увігнутими у бік центральної (вертикальної) осі пружини 1. Таким чином, у запропонованому технічному рішенні досягається необхідний технічний результат, пов'язаний із зменшенням залежності сусідніх пружин у складі пружинного блока, а також із зменшенням тертя сусідніх витків пружини, а запропоновані виконання конструкції пружин дозволяють знизити деформацію пружинного блока при середніх і великих навантаженнях, відмінних від вертикальних. Корисна модель, що заявляється, може знайти широке застосування у галузі виробництва меблів і може бути використана для виготовлення пружинних блоків для матраців. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Пружинний блок, що містить пружини, поміщені в окремі мішечки з нетканого полотна і встановлені впритул один до одного, причому пружини містять верхню і нижню зони підтримки, між якими сформована зона стиснення, при цьому, верхня і нижня зони підтримки утворені відповідними витками кінців пружини в площині, перпендикулярній її вертикальній осі, який 2 UA 74731 U 5 10 15 відрізняється тим, що мішечки з нетканого полотна, в які поміщені пружини нециліндрової форми, виконані за формою поверхні, дотичної до їх зовнішніх ділянок. 2. Пристрій за п. 1, який відрізняється тим, що число витків пружини в зоні стиснення дорівнює 6. 3. Пристрій за п. 1, який відрізняється тим, що зона стиснення пружини виконана у вигляді послідовно перехідних одна в одну верхньої, центральної і нижньої частин, що мають циліндрову форму, причому верхня і нижня частини зони стиснення мають однакове число витків і рівні діаметри при відношенні їх діаметрів до діаметра центральної частини зони стиснення, рівному 1,2-1,3. 4. Пристрій за п. 1, який відрізняється тим, що число витків пружини у верхній і нижній частинах зони підтримки складає 1,5-2,0. 5. Пристрій за п. 1, який відрізняється тим, що зона стиснення має біконусну форму. 6. Пристрій за п. 1, який відрізняється тим, що зона стиснення має зрізану біконусну форму. 7. Пристрій за п. 1, який відрізняється тим, що ділянки мішечків з нетканого полотна між витками пружини виконані увігнутими у бік її вертикальної осі. 8. Пристрій за п. 1, який відрізняється тим, що зона стиснення пружини має зрізану біконусну форму з відношенням діаметра витків пружини в зонах підтримки до діаметра центрального витка пружини 1,5-2,0. 3 UA 74731 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
