Ортез на гомілку

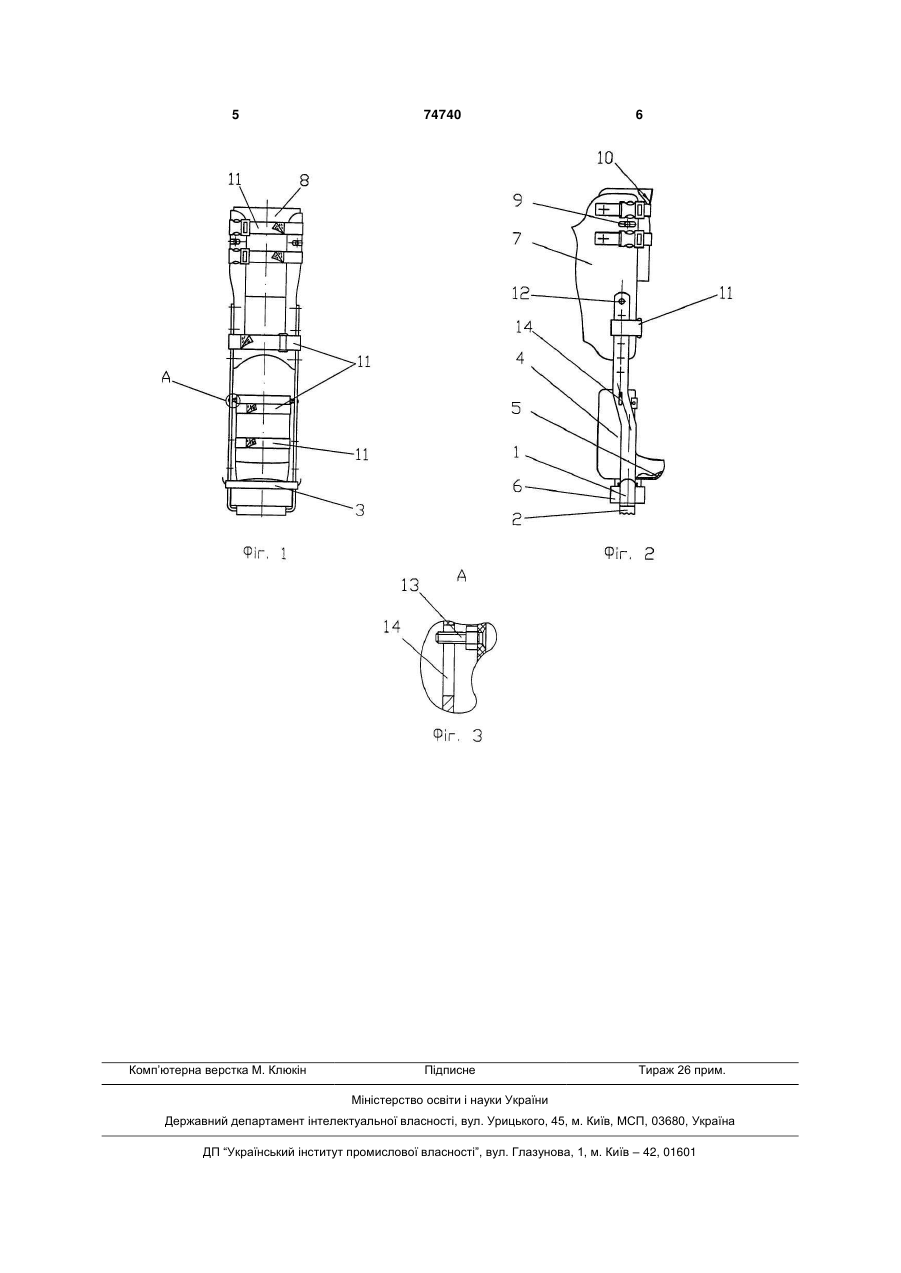

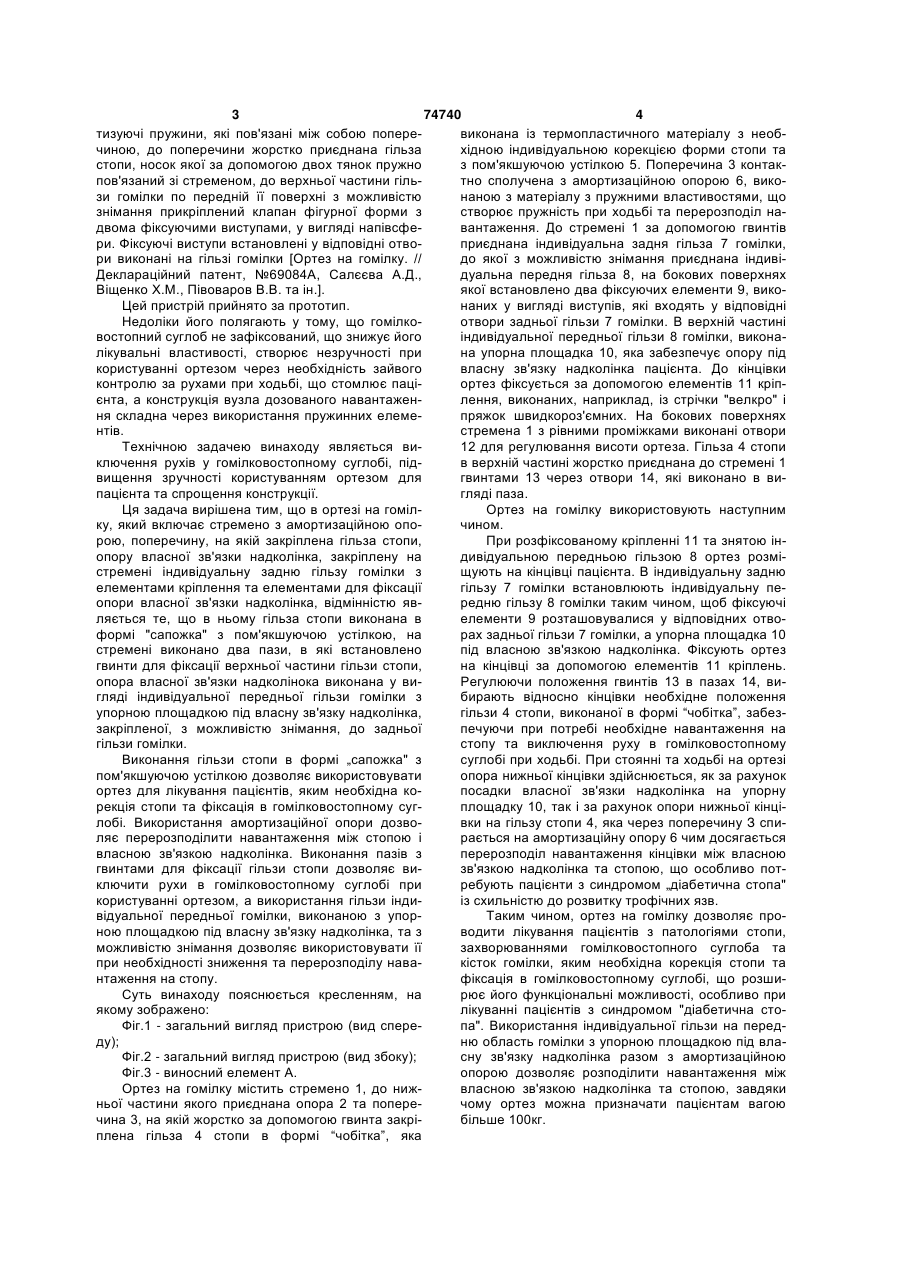

Ортез на гомілку, що включає стремено з амортизаційною опорою, поперечину, на якій закріплена гільза стопи, опору власної зв'язки надколінка з упорною площадкою, задню частину гільзи гомілки з елементами кріплення та елементами для фіксації опори власної зв'язки надколінка, який відрізняється тим, що гільза стопи виконана в формі індивідуального "чобітка" з пом'якшуючою устілкою, а на стремені виконано два пази, в які встановлені гвинти для фіксації верхньої частини гільзи стопи. Винахід відноситься до медичної техніки, а саме, до ортопедії і може бути використаний при лікуванні патологій нижніх кінцівок, зокрема при лікуванні пацієнтів з синдромом „діабетична стопа". Відомий ортез (в оригіналі апарат) на гомілку, який включає стремено з пружною опорою. Із стременом жорстко зв'язані дві безшарнірні шини, до яких прикріплена гільза гомілки, по передній поверхні якої в верхній частині у вигляді металевого напівкільця виконана упорна площадка. На задній поверхні гільзи гомілки виконано шнурування для кріплення ортеза на кінцівці пацієнта [Аппарат на голеностопный сустав со стременем.: Кн. "Конструкции протезно-ортопедических изделий". [Под ред. А.П. Кужекина. - М.: Легкая и пищевая промышленность, 1984. - С. 94-95]. Недоліки цього ортезу полягають у тому, що в ньому не забезпечується розподіл навантаження між власною зв'язкою надколінка та стопою, а кріплення, яке виконане у вигляді шнурівки, викликає незручності для інваліда при користуванні. Відомий ортез на гомілку, який включає стремено з пружною опорою. До стремена жорстко приєднані гільза гомілки і вузол дозованого, динамічного навантаження, який включає дві направ ляючі, два повзуни, дві змінні силові пружини, дві амортизуючі пружини, які пов'язані між собою поперечиною. До поперечини жорстко приєднана гільза стопи, носкова частина якої за допомогою двох тянок пружно пов'язана зі стременом. До гільзи гомілки по передній поверхні з можливістю знімання прикріплено клапан, до якого з двох сторін жорстко прикріплені два фіксуючі елементи, виконані у вигляді штирів, які входять в отвори гільзи гомілки. До гільзи гомілки прикріплені елементи фіксації ортеза на кінцівці пацієнта [Разгружающий ортез на голень с устройством дозированного динамического нагружения. // Orthopädie Technik, № 1. -1988. - С. 24-26]. Недоліками його являються відсутність фіксації у гомілковостопному суглобі в момент стояння та ходьби, що знижує його лікувальні властивості, наявність фіксуючих деталей, які викликають заклинювання в шарнірному сполученні, крім того конструкція вузла дозованого навантаження складна через наявність пружинних елементів. Відомий також ортез на гомілку, який включає стремено з пружною опорою, до якого жорстко приєднані гільза гомілки і вузол дозованого, динамічного навантаження, який має дві направляючі, два повзуни, дві змінні силові пружини, дві амор (19) UA (11) 74740 (13) C2 (21) 20041007960 (22) 01.10.2004 (24) 16.01.2006 (46) 16.01.2006, Бюл. № 1, 2006 р. (72) Салєєва Антоніна Денисівна, Півоваров Віктор Володимирович, Баєв Павло Олександрович, Віщенко Харитон Миколайович, Мікоткіна Тетяна Антонівна, Неділько Юрій Іванович, Дондарєва Ірина Сергіївна (73) Український науково-дослідний інститут протезування, протезобудування та відновлення працездатності (56) UA 69084 A, 15.08.2004 Конструкции протезно-ортопедических изделий/Под ред. ктн Кужекина А.П.-М.: Легкая и пищевая промышленность, 1984 WO 93/07404 A1, 15.04.1993 3 74740 4 тизуючі пружини, які пов'язані між собою поперевиконана із термопластичного матеріалу з необчиною, до поперечини жорстко приєднана гільза хідною індивідуальною корекцією форми стопи та стопи, носок якої за допомогою двох тянок пружно з пом'якшуючою устілкою 5. Поперечина 3 контакпов'язаний зі стременом, до верхньої частини гільтно сполучена з амортизаційною опорою 6, викози гомілки по передній її поверхні з можливістю наною з матеріалу з пружними властивостями, що знімання прикріплений клапан фігурної форми з створює пружність при ходьбі та перерозподіл надвома фіксуючими виступами, у вигляді напівсфевантаження. До стремені 1 за допомогою гвинтів ри. Фіксуючі виступи встановлені у відповідні отвоприєднана індивідуальна задня гільза 7 гомілки, ри виконані на гільзі гомілки [Ортез на гомілку. // до якої з можливістю знімання приєднана індивіДеклараційний патент, №69084А, Салєєва А.Д., дуальна передня гільза 8, на бокових поверхнях Віщенко Х.М., Півоваров В.В. та ін.]. якої встановлено два фіксуючих елементи 9, викоЦей пристрій прийнято за прототип. наних у вигляді виступів, які входять у відповідні Недоліки його полягають у тому, що гомілкоотвори задньої гільзи 7 гомілки. В верхній частині востопний суглоб не зафіксований, що знижує його індивідуальної передньої гільзи 8 гомілки, виконалікувальні властивості, створює незручності при на упорна площадка 10, яка забезпечує опору під користуванні ортезом через необхідність зайвого власну зв'язку надколінка пацієнта. До кінцівки контролю за рухами при ходьбі, що стомлює паціортез фіксується за допомогою елементів 11 кріпєнта, а конструкція вузла дозованого навантаженлення, виконаних, наприклад, із стрічки "велкро" і ня складна через використання пружинних елемепряжок швидкороз'ємних. На бокових поверхнях нтів. стремена 1 з рівними проміжками виконані отвори Технічною задачею винаходу являється ви12 для регулювання висоти ортеза. Гільза 4 стопи ключення рухів у гомілковостопному суглобі, підв верхній частині жорстко приєднана до стремені 1 вищення зручності користуванням ортезом для гвинтами 13 через отвори 14, які виконано в випацієнта та спрощення конструкції. гляді паза. Ця задача вирішена тим, що в ортезі на гомілОртез на гомілку використовують наступним ку, який включає стремено з амортизаційною опочином. рою, поперечину, на якій закріплена гільза стопи, При розфіксованому кріпленні 11 та знятою інопору власної зв'язки надколінка, закріплену на дивідуальною передньою гільзою 8 ортез розмістремені індивідуальну задню гільзу гомілки з щують на кінцівці пацієнта. В індивідуальну задню елементами кріплення та елементами для фіксації гільзу 7 гомілки встановлюють індивідуальну пеопори власної зв'язки надколінка, відмінністю явредню гільзу 8 гомілки таким чином, щоб фіксуючі ляється те, що в ньому гільза стопи виконана в елементи 9 розташовувалися у відповідних отвоформі "сапожка" з пом'якшуючою устілкою, на рах задньої гільзи 7 гомілки, а упорна площадка 10 стремені виконано два пази, в які встановлено під власною зв'язкою надколінка. Фіксують ортез гвинти для фіксації верхньої частини гільзи стопи, на кінцівці за допомогою елементів 11 кріплень. опора власної зв'язки надколінока виконана у виРегулюючи положення гвинтів 13 в пазах 14, вигляді індивідуальної передньої гільзи гомілки з бирають відносно кінцівки необхідне положення упорною площадкою під власну зв'язку надколінка, гільзи 4 стопи, виконаної в формі “чобітка”, забеззакріпленої, з можливістю знімання, до задньої печуючи при потребі необхідне навантаження на гільзи гомілки. стопу та виключення руху в гомілковостопному Виконання гільзи стопи в формі „сапожка" з суглобі при ходьбі. При стоянні та ходьбі на ортезі пом'якшуючою устілкою дозволяє використовувати опора нижньої кінцівки здійснюється, як за рахунок ортез для лікування пацієнтів, яким необхідна копосадки власної зв'язки надколінка на упорну рекція стопи та фіксація в гомілковостопному сугплощадку 10, так і за рахунок опори нижньої кінцілобі. Використання амортизаційної опори дозвовки на гільзу стопи 4, яка через поперечину З спиляє перерозподілити навантаження між стопою і рається на амортизаційну опору 6 чим досягається власною зв'язкою надколінка. Виконання пазів з перерозподіл навантаження кінцівки між власною гвинтами для фіксації гільзи стопи дозволяє визв'язкою надколінка та стопою, що особливо потключити рухи в гомілковостопному суглобі при ребують пацієнти з синдромом „діабетична стопа" користуванні ортезом, а використання гільзи індиіз схильністю до розвитку трофічних язв. відуальної передньої гомілки, виконаною з упорТаким чином, ортез на гомілку дозволяє проною площадкою під власну зв'язку надколінка, та з водити лікування пацієнтів з патологіями стопи, можливістю знімання дозволяє використовувати її захворюваннями гомілковостопного суглоба та при необхідності зниження та перерозподілу навакісток гомілки, яким необхідна корекція стопи та нтаження на стопу. фіксація в гомілковостопному суглобі, що розшиСуть винаходу пояснюється кресленням, на рює його функціональні можливості, особливо при якому зображено: лікуванні пацієнтів з синдромом "діабетична стоФіг.1 - загальний вигляд пристрою (вид сперепа". Використання індивідуальної гільзи на передду); ню область гомілки з упорною площадкою під влаФіг.2 - загальний вигляд пристрою (вид збоку); сну зв'язку надколінка разом з амортизаційною Фіг.3 - виносний елемент А. опорою дозволяє розподілити навантаження між Ортез на гомілку містить стремено 1, до нижвласною зв'язкою надколінка та стопою, завдяки ньої частини якого приєднана опора 2 та поперечому ортез можна призначати пацієнтам вагою чина 3, на якій жорстко за допомогою гвинта закрібільше 100кг. плена гільза 4 стопи в формі “чобітка”, яка 5 Комп’ютерна верстка M. Клюкін 74740 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
