Гумова суміш ( варіанти)

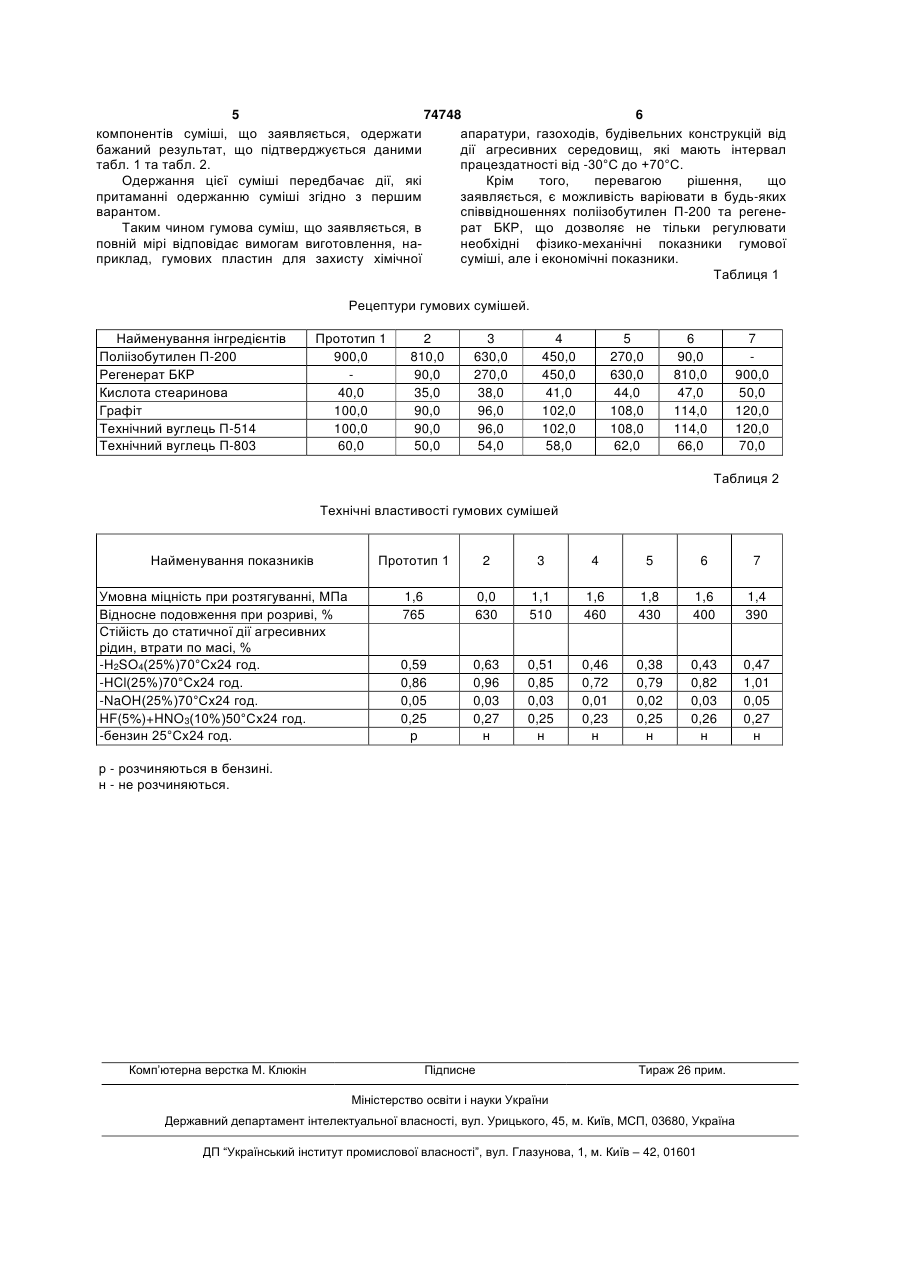

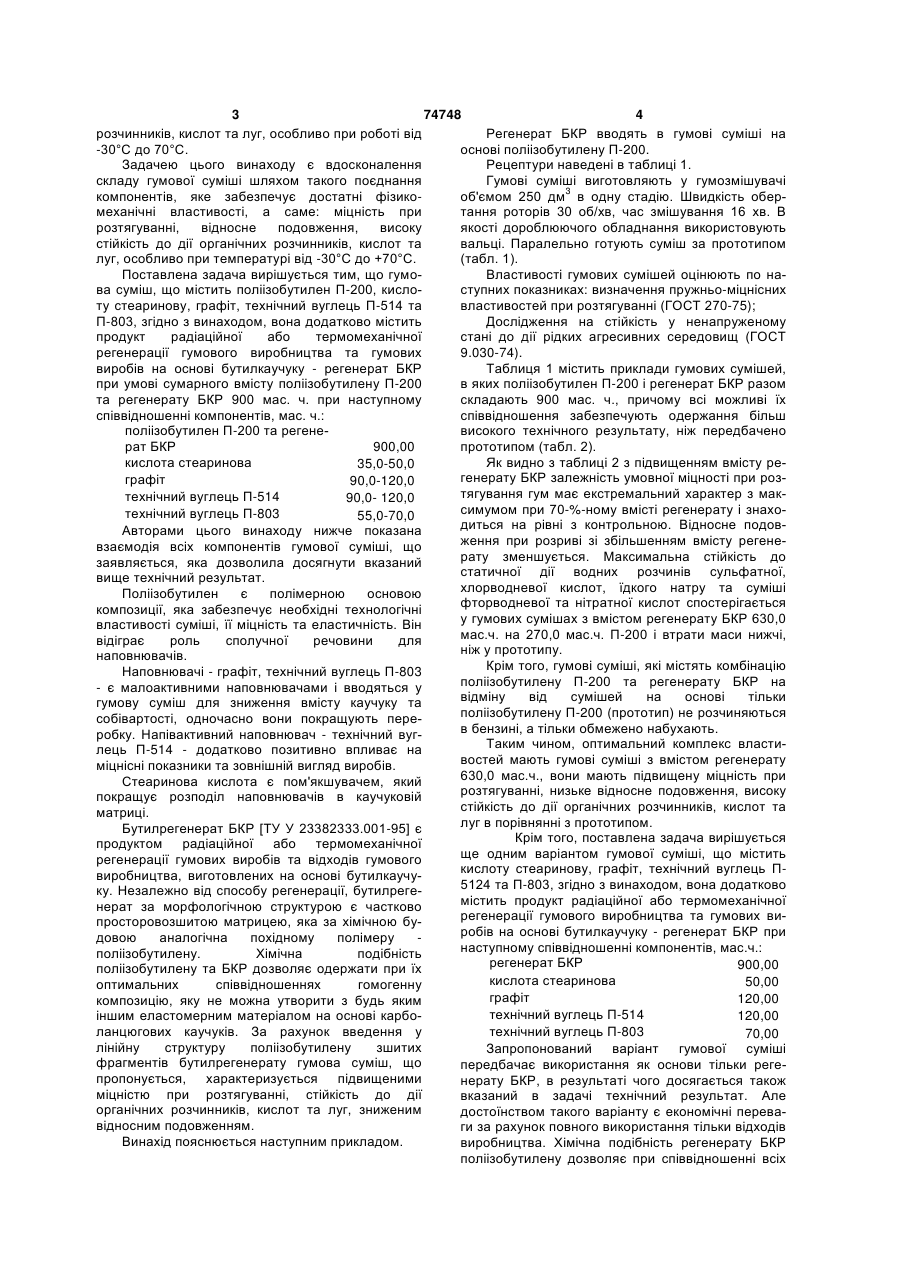

1. Гумова суміш, що містить поліізобутилен П200, кислоту стеаринову, графіт, технічний вуглець П-514 та П-803, яка відрізняється тим, що вона додатково містить продукт радіаційної або термомеханічної регенерації гумового виробництва та гумових виробів на основі бутилкаучуку регенерат БРК за умови сумарного вмісту поліізобутилену П-200 і регенерату БРК 900 мас.ч. C2 1 3 74748 4 розчинників, кислот та луг, особливо при роботі від Регенерат БКР вводять в гумові суміші на -30°С до 70°С. основі поліізобутилену П-200. Задачею цього винаходу є вдосконалення Рецептури наведені в таблиці 1. складу гумової суміші шляхом такого поєднання Гумові суміші виготовляють у гумозмішувачі компонентів, яке забезпечує достатні фізикооб'ємом 250 дм3 в одну стадію. Швидкість обермеханічні властивості, а саме: міцність при тання роторів 30 об/хв, час змішування 16 хв. В розтягуванні, відносне подовження, високу якості дороблюючого обладнання використовують стійкість до дії органічних розчинників, кислот та вальці. Паралельно готують суміш за прототипом луг, особливо при температурі від -30°С до +70°С. (табл. 1). Поставлена задача вирішується тим, що гумоВластивості гумових сумішей оцінюють по нава суміш, що містить поліізобутилен П-200, кислоступних показниках: визначення пружньо-міцнісних ту стеаринову, графіт, технічний вуглець П-514 та властивостей при розтягуванні (ГОСТ 270-75); П-803, згідно з винаходом, вона додатково містить Дослідження на стійкість у ненапруженому продукт радіаційної або термомеханічної стані до дії рідких агресивних середовищ (ГОСТ регенерації гумового виробництва та гумових 9.030-74). виробів на основі бутилкаучуку - регенерат БКР Таблиця 1 містить приклади гумових сумішей, при умові сумарного вмісту поліізобутилену П-200 в яких поліізобутилен П-200 і регенерат БКР разом та регенерату БКР 900 мас. ч. при наступному складають 900 мас. ч., причому всі можливі їх співвідношенні компонентів, мас. ч.: співвідношення забезпечують одержання більш поліізобутилен П-200 та регеневисокого технічного результату, ніж передбачено рат БКР 900,00 прототипом (табл. 2). кислота стеаринова Як видно з таблиці 2 з підвищенням вмісту ре35,0-50,0 генерату БКР залежність умовної міцності при розграфіт 90,0-120,0 тягування гум має екстремальний характер з мактехнічний вуглець П-514 90,0- 120,0 симумом при 70-%-ному вмісті регенерату і знахотехнічний вуглець П-803 55,0-70,0 диться на рівні з контрольною. Відносне подовАвторами цього винаходу нижче показана ження при розриві зі збільшенням вмісту регеневзаємодія всіх компонентів гумової суміші, що рату зменшується. Максимальна стійкість до заявляється, яка дозволила досягнути вказаний статичної дії водних розчинів сульфатної, вище технічний результат. хлорводневої кислот, їдкого натру та суміші Поліізобутилен є полімерною основою фторводневої та нітратної кислот спостерігається композиції, яка забезпечує необхідні технологічні у гумових сумішах з вмістом регенерату БКР 630,0 властивості суміші, її міцність та еластичність. Він мас.ч. на 270,0 мас.ч. П-200 і втрати маси нижчі, відіграє роль сполучної речовини для ніж у прототипу. наповнювачів. Крім того, гумові суміші, які містять комбінацію Наповнювачі - графіт, технічний вуглець П-803 поліізобутилену П-200 та регенерату БКР на - є малоактивними наповнювачами і вводяться у відміну від сумішей на основі тільки гумову суміш для зниження вмісту каучуку та поліізобутилену П-200 (прототип) не розчиняються собівартості, одночасно вони покращують перев бензині, а тільки обмежено набухають. робку. Напівактивний наповнювач - технічний вугТаким чином, оптимальний комплекс властилець П-514 - додатково позитивно впливає на востей мають гумові суміші з вмістом регенерату міцнісні показники та зовнішній вигляд виробів. 630,0 мас.ч., вони мають підвищену міцність при Стеаринова кислота є пом'якшувачем, який розтягуванні, низьке відносне подовження, високу покращує розподіл наповнювачів в каучуковій стійкість до дії органічних розчинників, кислот та матриці. луг в порівнянні з прототипом. Бутилрегенерат БКР [ТУ У 23382333.001-95] є Крім того, поставлена задача вирішується продуктом радіаційної або термомеханічної ще одним варіантом гумової суміші, що містить регенерації гумових виробів та відходів гумового кислоту стеаринову, графіт, технічний вуглець Пвиробництва, виготовлених на основі бутилкаучу5124 та П-803, згідно з винаходом, вона додатково ку. Незалежно від способу регенерації, бутилрегемістить продукт радіаційної або термомеханічної нерат за морфологічною структурою є частково регенераціїгумового виробництва та гумових випросторовозшитою матрицею, яка за хімічною буробів на основі бутилкаучуку - регенерат БКР при довою аналогічна похідному полімеру наступному співвідношенні компонентів, мас.ч.: поліізобутилену. Хімічна подібність регенерат БКР 900,00 поліізобутилену та БКР дозволяє одержати при їх кислота стеаринова 50,00 оптимальних співвідношеннях гомогенну графіт 120,00 композицію, яку не можна утворити з будь яким технічний вуглець П-514 іншим еластомерним матеріалом на основі карбо120,00 ланцюгових каучуків. За рахунок введення у технічний вуглець П-803 70,00 лінійну структуру поліізобутилену зшитих Запропонований варіант гумової суміші фрагментів бутилрегенерату гумова суміш, що передбачає використання як основи тільки регепропонується, характеризується підвищеними нерату БКР, в результаті чого досягається також міцністю при розтягуванні, стійкість до дії вказаний в задачі технічний результат. Але органічних розчинників, кислот та луг, зниженим достоїнством такого варіанту є економічні перевавідносним подовженням. ги за рахунок повного використання тільки відходів Винахід пояснюється наступним прикладом. виробництва. Хімічна подібність регенерату БКР поліізобутилену дозволяє при співвідношенні всіх 5 74748 6 компонентів суміші, що заявляється, одержати апаратури, газоходів, будівельних конструкцій від бажаний результат, що підтверджується даними дії агресивних середовищ, які мають інтервал табл. 1 та табл. 2. працездатності від -30°С до +70°С. Одержання цієї суміші передбачає дії, які Крім того, перевагою рішення, що притаманні одержанню суміші згідно з першим заявляється, є можливість варіювати в будь-яких варантом. співвідношеннях поліізобутилен П-200 та регенеТаким чином гумова суміш, що заявляється, в рат БКР, що дозволяє не тільки регулювати повній мірі відповідає вимогам виготовлення, нанеобхідні фізико-механічні показники гумової приклад, гумових пластин для захисту хімічної суміші, але і економічні показники. Таблиця 1 Рецептури гумових сумішей. Найменування інгредієнтів Поліізобутилен П-200 Регенерат БКР Кислота стеаринова Графіт Технічний вуглець П-514 Технічний вуглець П-803 Прототип 1 900,0 40,0 100,0 100,0 60,0 2 810,0 90,0 35,0 90,0 90,0 50,0 3 630,0 270,0 38,0 96,0 96,0 54,0 4 450,0 450,0 41,0 102,0 102,0 58,0 5 270,0 630,0 44,0 108,0 108,0 62,0 6 90,0 810,0 47,0 114,0 114,0 66,0 7 900,0 50,0 120,0 120,0 70,0 Таблиця 2 Технічні властивості гумових сумішей Найменування показників Умовна міцність при розтягуванні, МПа Відносне подовження при розриві, % Стійість до статичної дії агресивних рідин, втрати по масі, % -H2SO4(25%)70°Сх24 год. -HCl(25%)70°Сх24 год. -NaOH(25%)70°Сх24 год. HF(5%)+HNO3(10%)50°Сх24 год. -бензин 25°Cx24 год. Прототип 1 2 3 4 5 6 7 1,6 765 0,0 630 1,1 510 1,6 460 1,8 430 1,6 400 1,4 390 0,59 0,86 0,05 0,25 p 0,63 0,96 0,03 0,27 н 0,51 0,85 0,03 0,25 н 0,46 0,72 0,01 0,23 н 0,38 0,79 0,02 0,25 н 0,43 0,82 0,03 0,26 н 0,47 1,01 0,05 0,27 н р - розчиняються в бензині. н - не розчиняються. Комп’ютерна верстка М. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
