Гумова суміш для гравіювання

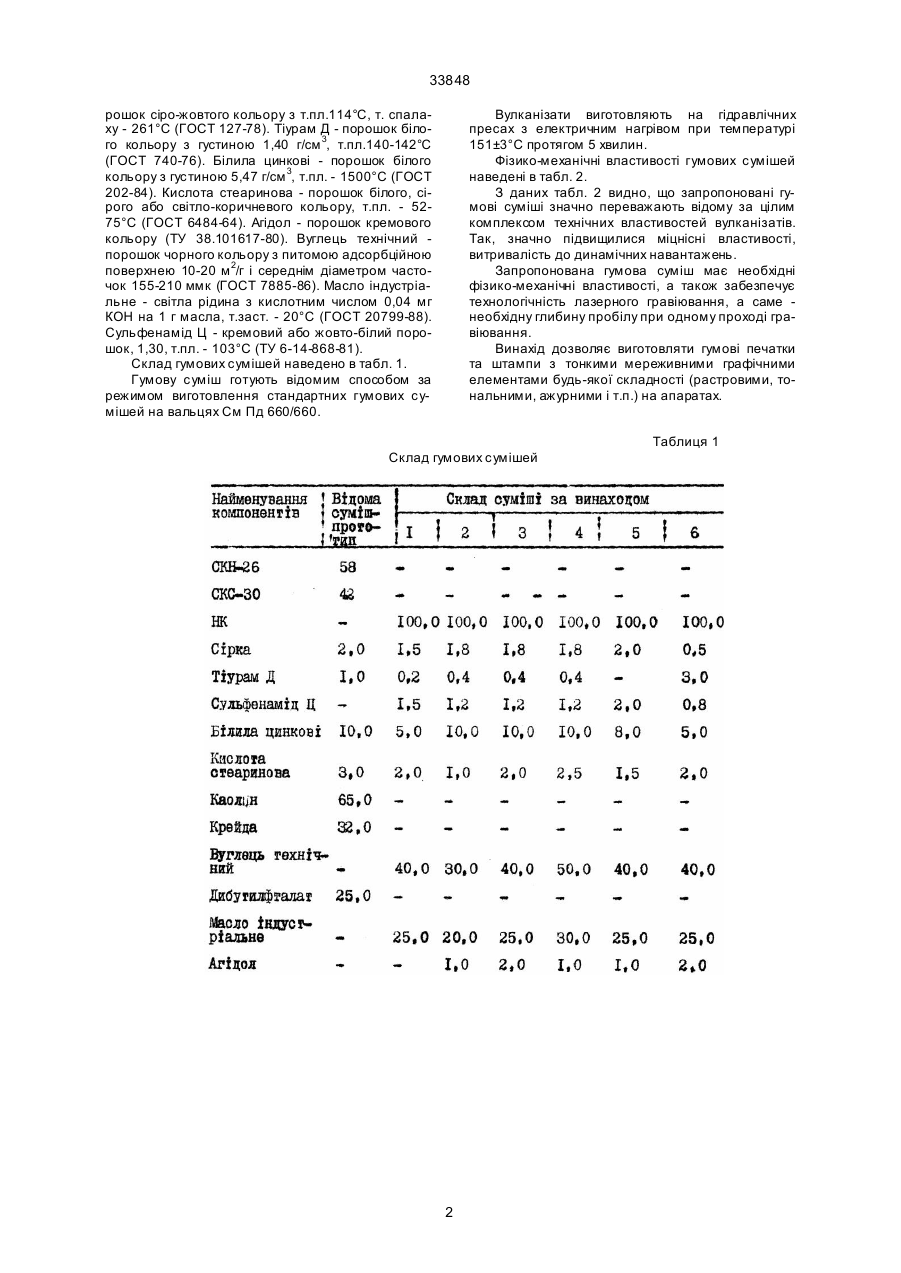

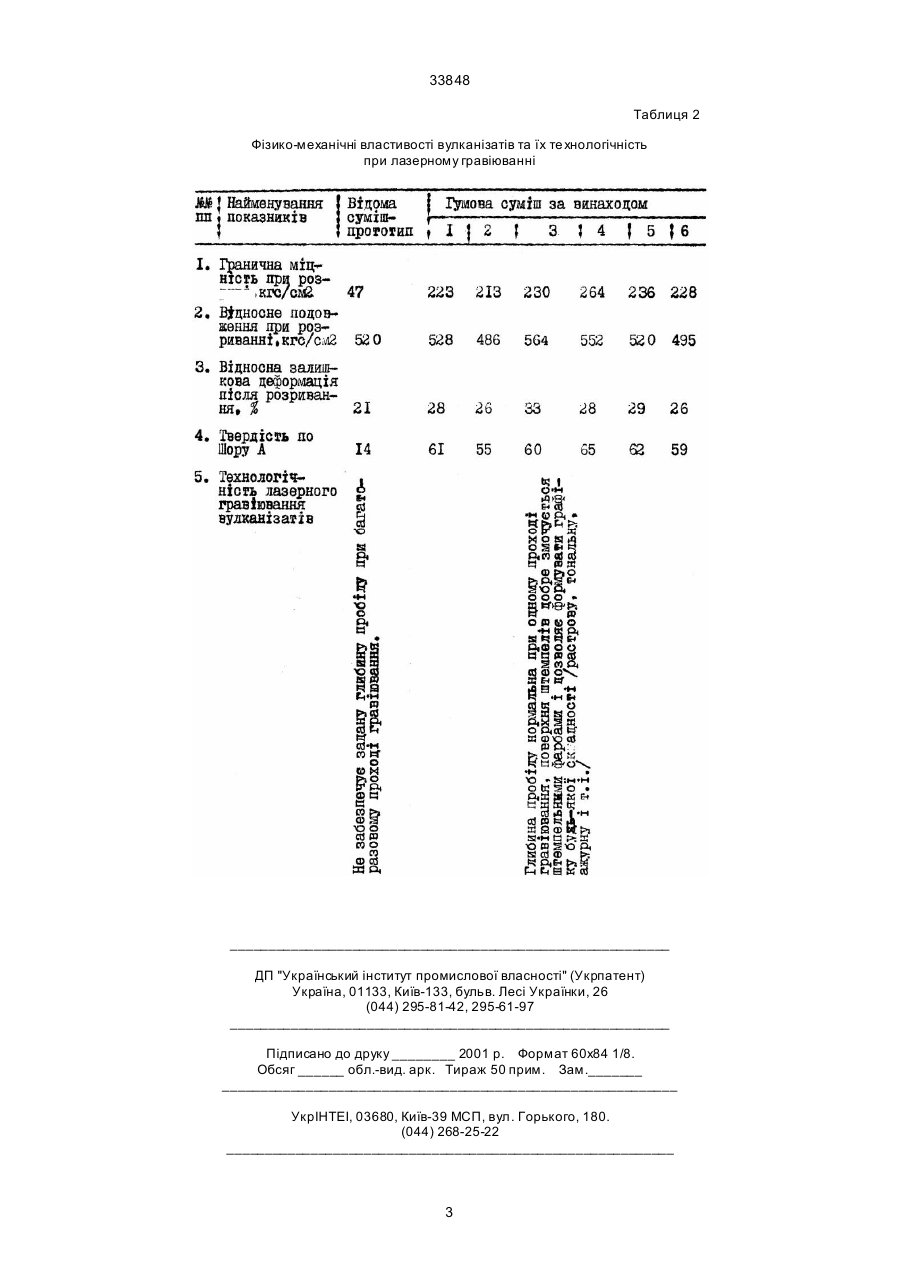

Гумова суміш для гравіювання, яка містить каучук, сірку, ті урам Д, білила цинкові, кислоту стеаринову, наповнювач, зм'якшувач, відрізняється тим, що як каучук вона містить каучук натуральний, як наповнювач - вуглець те хнічний, як зм'як 33848 рошок сіро-жовтого кольору з т.пл.114°С, т. спалаху - 261°С (ГОСТ 127-78). Тіурам Д - порошок білого кольору з густиною 1,40 г/см 3, т.пл.140-142°С (ГОСТ 740-76). Білила цинкові - порошок білого кольору з густиною 5,47 г/см 3, т.пл. - 1500°С (ГОСТ 202-84). Кислота стеаринова - порошок білого, сірого або світло-коричневого кольору, т.пл. - 5275°С (ГОСТ 6484-64). Агідол - порошок кремового кольору (ТУ 38.101617-80). Вуглець технічний порошок чорного кольору з питомою адсорбційною поверхнею 10-20 м 2/г і середнім діаметром часточок 155-210 ммк (ГОСТ 7885-86). Масло індустріальне - світла рідина з кислотним числом 0,04 мг КОН на 1 г масла, т.заст. - 20°С (ГОСТ 20799-88). Сульфенамід Ц - кремовий або жовто-білий порошок, 1,30, т.пл. - 103°С (ТУ 6-14-868-81). Склад гумових сумішей наведено в табл. 1. Гумову суміш готують відомим способом за режимом виготовлення стандартних гумових сумішей на вальцях См Пд 660/660. Вулканізати виготовляють на гідравлічних пресах з електричним нагрівом при температурі 151±3°С протягом 5 хвилин. Фізико-механічні властивості гумових сумішей наведені в табл. 2. З даних табл. 2 видно, що запропоновані гумові суміші значно переважають відому за цілим комплексом технічних властивостей вулканізатів. Так, значно підвищилися міцнісні властивості, витривалість до динамічних навантажень. Запропонована гумова суміш має необхідні фізико-механічні властивості, а також забезпечує технологічність лазерного гравіювання, а саме необхідну глибину пробілу при одному проході гравіювання. Винахід дозволяє виготовляти гумові печатки та штампи з тонкими мереживними графічними елементами будь-якої складності (растровими, тональними, ажурними і т.п.) на апаратах. Таблиця 1 Склад гумових сумішей 2 33848 Таблиця 2 Фізико-механічні властивості вулканізатів та їх те хнологічність при лазерному гравіюванні __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
