Мас-спектрометр для ранньої діагностики захворювань шлунка

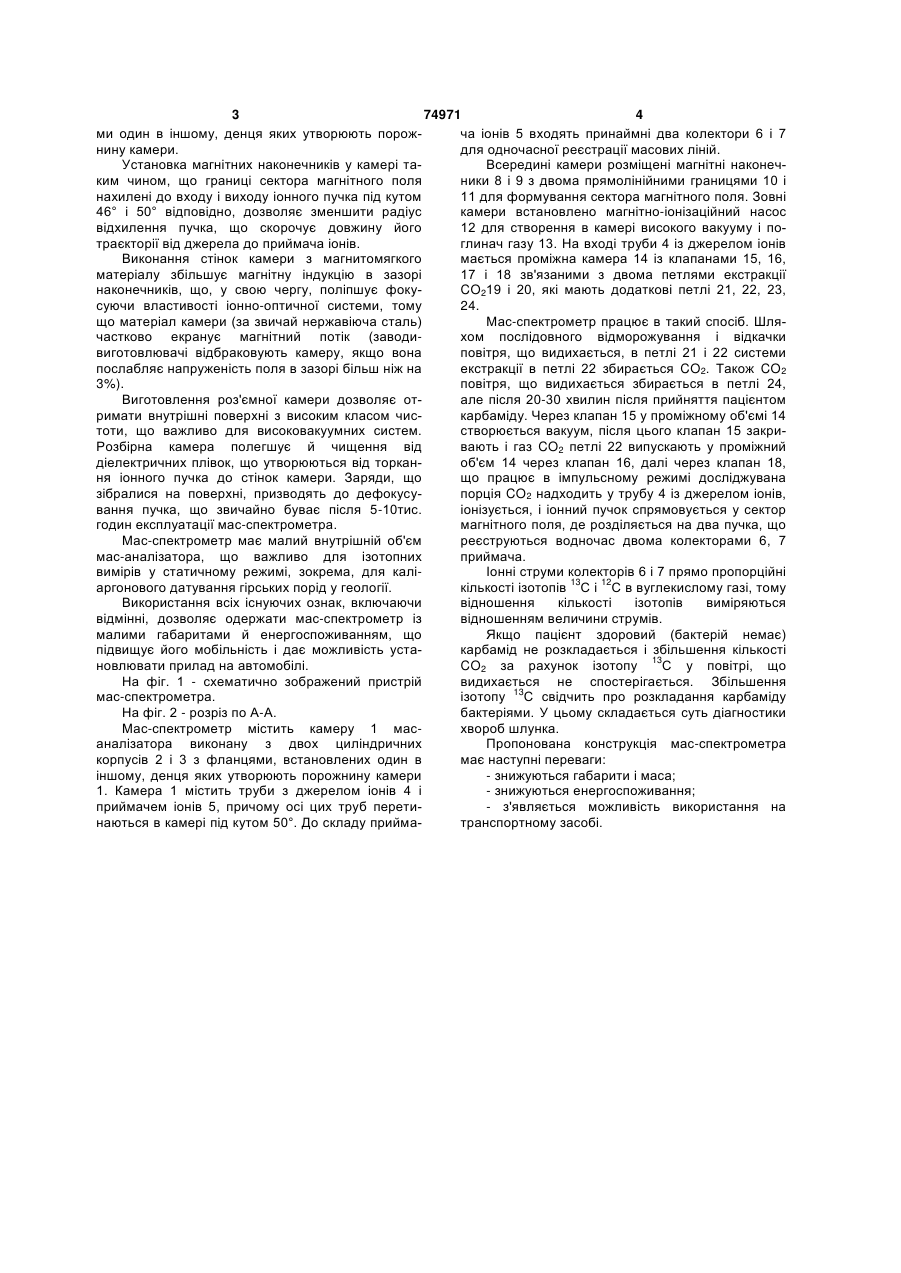

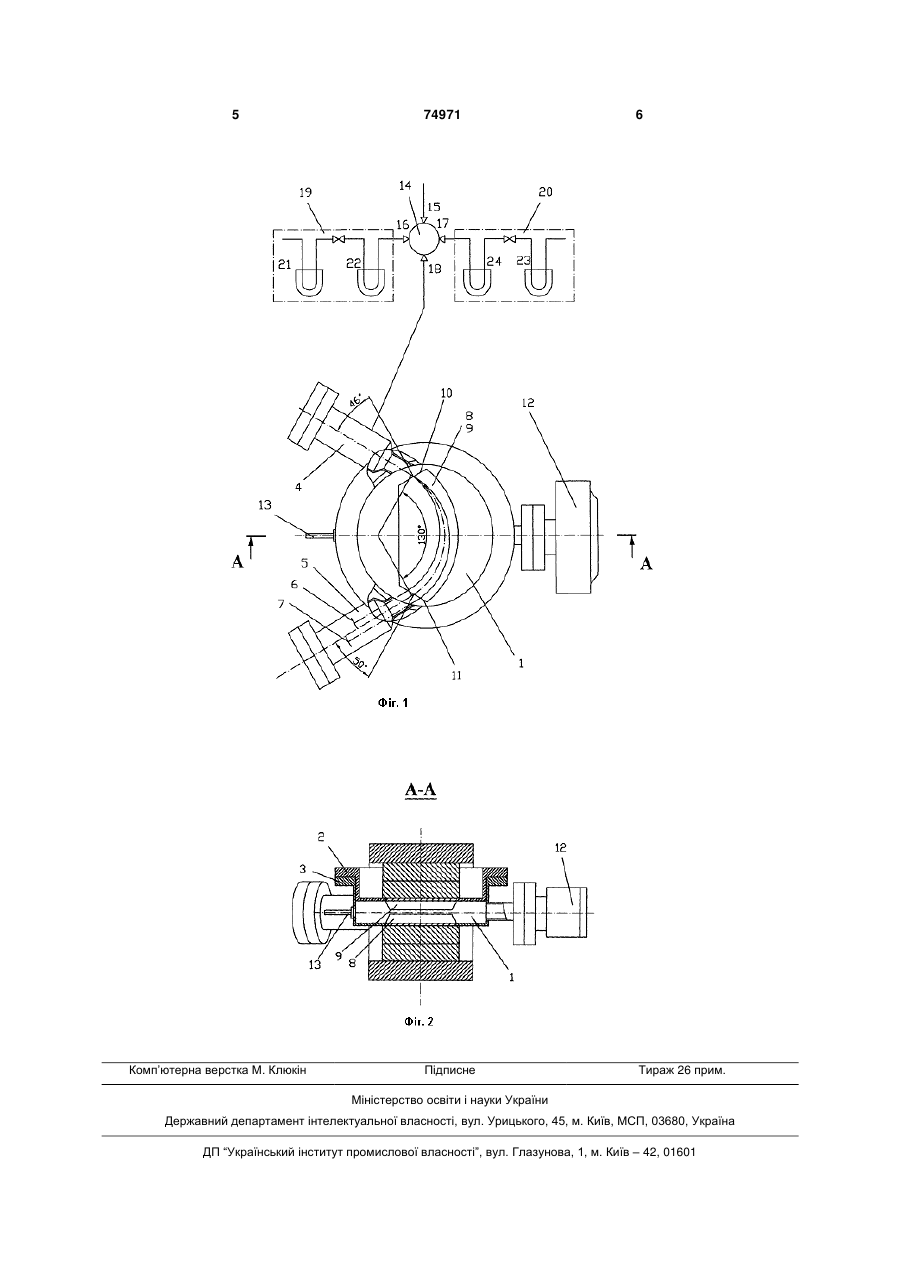

1. Мас-спектрометр для ранньої діагностики захворювань шлунка, що містить камеру масаналізатора з трубами джерела і приймача іонів, осі яких розташовані під кутом один до одного, магнітні наконечники і пристрій для створення вакууму, який відрізняється тим, що осі труб дже 3 74971 4 ми один в іншому, денця яких утворюють порожча іонів 5 входять принаймні два колектори 6 і 7 нину камери. для одночасної реєстрації масових ліній. Установка магнітних наконечників у камері таВсередині камери розміщені магнітні наконечким чином, що границі сектора магнітного поля ники 8 і 9 з двома прямолінійними границями 10 і нахилені до входу і виходу іонного пучка під кутом 11 для формування сектора магнітного поля. Зовні 46° і 50° відповідно, дозволяє зменшити радіус камери встановлено магнітно-іонізаційний насос відхилення пучка, що скорочує довжину його 12 для створення в камері високого вакууму і потраєкторії від джерела до приймача іонів. глинач газу 13. На вході труби 4 із джерелом іонів Виконання стінок камери з магнитомягкого мається проміжна камера 14 із клапанами 15, 16, матеріалу збільшує магнітну індукцію в зазорі 17 і 18 зв'язаними з двома петлями екстракції наконечників, що, у свою чергу, поліпшує фокуCO219 і 20, які мають додаткові петлі 21, 22, 23, суючи властивості іонно-оптичної системи, тому 24. що матеріал камери (за звичай нержавіюча сталь) Мас-спектрометр працює в такий спосіб. Шлячастково екранує магнітний потік (заводихом послідовного відморожування і відкачки виготовлювачі відбраковують камеру, якщо вона повітря, що видихається, в петлі 21 і 22 системи послабляє напруженість поля в зазорі більш ніж на екстракції в петлі 22 збирається CO2. Також CO2 3%). повітря, що видихається збирається в петлі 24, Виготовлення роз'ємної камери дозволяє отале після 20-30 хвилин після прийняття пацієнтом римати внутрішні поверхні з високим класом чискарбаміду. Через клапан 15 у проміжному об'ємі 14 тоти, що важливо для високовакуумних систем. створюється вакуум, після цього клапан 15 закриРозбірна камера полегшує й чищення від вають і газ CO2 петлі 22 випускають у проміжний діелектричних плівок, що утворюються від торканоб'єм 14 через клапан 16, далі через клапан 18, ня іонного пучка до стінок камери. Заряди, що що працює в імпульсному режимі досліджувана зібралися на поверхні, призводять до дефокусупорція CO2 надходить у трубу 4 із джерелом іонів, вання пучка, що звичайно буває після 5-10тис. іонізується, і іонний пучок спрямовується у сектор годин експлуатації мас-спектрометра. магнітного поля, де розділяється на два пучка, що Мас-спектрометр має малий внутрішній об'єм реєструються водночас двома колекторами 6, 7 мас-аналізатора, що важливо для ізотопних приймача. вимірів у статичному режимі, зокрема, для каліІонні струми колекторів 6 і 7 прямо пропорційні аргонового датування гірських порід у геології. кількості ізотопів 13C і 12C в вуглекислому газі, тому Використання всіх існуючих ознак, включаючи відношення кількості ізотопів виміряються відмінні, дозволяє одержати мас-спектрометр із відношенням величини струмів. малими габаритами й енергоспоживанням, що Якщо пацієнт здоровий (бактерій немає) підвищує його мобільність і дає можливість устакарбамід не розкладається і збільшення кількості новлювати прилад на автомобілі. CO2 за рахунок ізотопу 13C у повітрі, що На фіг. 1 - схематично зображений пристрій видихається не спостерігається. Збільшення мас-спектрометра. ізотопу 13C свідчить про розкладання карбаміду На фіг. 2 - розріз по А-А. бактеріями. У цьому складається суть діагностики Мас-спектрометр містить камеру 1 масхвороб шлунка. аналізатора виконану з двох циліндричних Пропонована конструкція мас-спектрометра корпусів 2 і 3 з фланцями, встановлених один в має наступні переваги: іншому, денця яких утворюють порожнину камери - знижуються габарити і маса; 1. Камера 1 містить труби з джерелом іонів 4 і - знижуються енергоспоживання; приймачем іонів 5, причому осі цих труб перети- з'являється можливість використання на наються в камері під кутом 50°. До складу прийматранспортному засобі. 5 Комп’ютерна верстка М. Клюкін 74971 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
