Тара для транспортування та зберігання довгомірних виробів, переважно боєприпасів

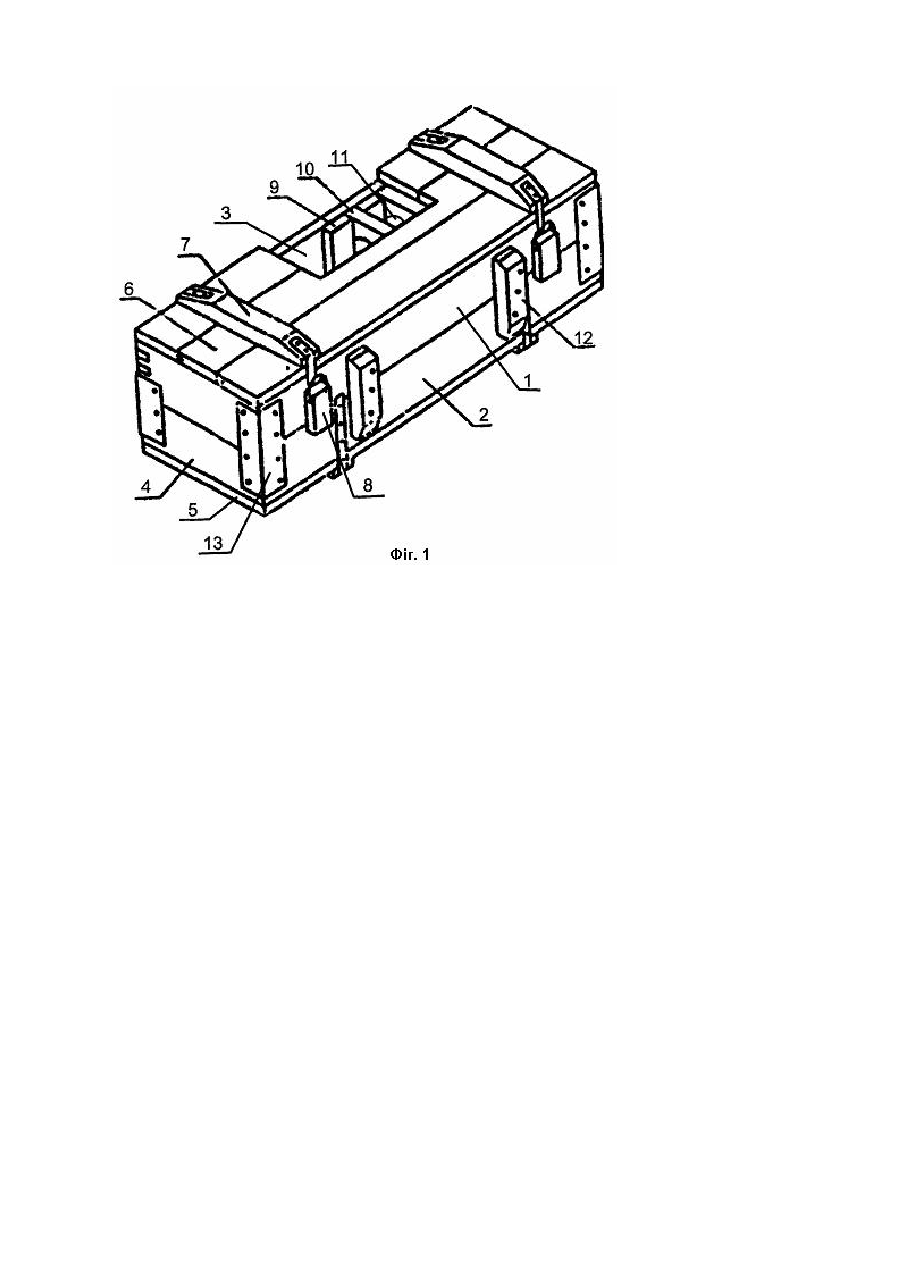

Корисна модель відноситься до конструкції тари для зберігання та транспортування довгомірних виробів, переважно, боєприпасів, і може бути використана в різних областях народного господарства для зберігання та транспортування різних довгомірних штучни х спеціальних виробів. Найбільш близьким до пристрою, що заявляється, за технічною суттю і результатом, що досягається, є тара для транспортування та зберігання довгомірних виробів, переважно, боєприпасів [див. патент України на винахід № 57771, заявл. 10.09.1999р., опубл. 15.07.2003 р., М. Кл.7 F42B 39/00], що містить споряджений замковими елементами корпус, який складається з подовжніх та торцевих стінок, що з'єднані з днищем і кришкою, оснащеними планками, на внутрішній поверхні подовжніх стінок встановлені з фіксованим кроком напрямні з розміщеними між ними вкладишами з виїмками. На внутрішній поверхні щонайменше двох бокових стінок або днища і кришки відомої тари виконаний щонайменше один ряд напрямних з фіксованим кроком, з встановленими між ними вкладишами. Вкладиші оснащені виступами, конфігурація яких виконана співпадаючою з профілем, утвореним напрямними, які виконані пустотілими, призматичної форми. Кришка та днище на краях оснащені уступом, рівним товщині стінок. Бокові і торцеві стінки виконані швелероподібної форми з відігнутими убік уступ у на кришці та днищі полками. Планки на кришці і днищі виконані арочної форми, а їх кінці встановлені в уступі на краях кришки та днища. Відома тара виконана з композиційного базальтоскловолокнистого матеріалу і легень металів і сплавів. Вкладиші виконані із пружного матеріалу, що де формується. Відома тара має достатню міцність і забезпечує упакування виробів складної форми або боєприпасів різних лінійних типорозмірів. Однак виготовлення відомої тари пов'язано із значними витратами, що обумовлено використанням дорогого композиційного матеріалу, при виробництві якого забруднюється навколишнє середовище, а також наявністю великої кількості напрямних, для виготовлення яких потрібне складне технологічне оснащення. В процесі експлуатації відомої тари, тобто при транспортуванні та зберіганні виробів, при перепаді температур можливе утворення конденсату на внутрішніх стінках тари. Це може призвести до руйнування цілісності або зміни структури матеріалу виробів, що транспортуються або зберігаються у відомій тарі. Зокрема, на поверхні гільз для снарядів, виготовлених з міді, може утворитися зелена плівка основного карбонату міді, наявність вологи може призвести до появи цвілі та інших грибкових утворень, до відволоження пороху, що неприпустимо для подібних виробів. Ушкоджені в процесі експлуатації стінки, днище або кришка тари не підлягають відновленню та ремонту, оскільки вони монолітні. Тому при механічному ушкодженні ділянки стінки, днища або кришки тари необхідно робити заміну всієї зазначеної деталі, що приводить до значної витрати матеріалу. Крім того, утилізація матеріалу, з якого виготовлена відома тара, або неможлива або супроводжується значною кількістю шкідливих викидів, що в остаточному підсумку забруднює навколишнє середовище. Крім того, фіксація виробів за допомогою вкладишів із пружного матеріалу, який деформується, не завжди забезпечує стабільне положення виробів, зокрема, боєприпасів, при їхньому транспортуванні, особливо в умовах бездоріжжя. В основу те хнічного рішення поставлена задача удосконалення тари для транспортування та зберігання довгомірних виробів, переважно, боєприпасів, в якому нова геометрична форма елементів пристрою, їхнє взаємне розташування та матеріал, з якого виконані елементи пристрою, забезпечує поліпшення технологічності виготовлення та експлуатації тари при одночасному зниженні витрат. Поставлена задача вирішується тим, що в тарі для транспортування та зберігання довгомірних виробів, переважно, боєприпасів, що містить споряджений замковими елементами корпус, який складається з подовжніх і торцевих стінок, що з'єднані з днищем та кришкою, оснащеними планками, на внутрішній поверхні подовжніх стінок встановлені з фіксованим кроком напрямні з розміщеними між ними вкладишами з виїмками, новим, відповідно до технічного рішення, є те, що напрямні виконані у вигляді брусків, симетрично розташованих та жорстко закріплених на протилежних подовжніх стінках з кроком, рівним товщині вкладиша, при цьому корпус, напрямні та вкладиші виконані з дерева твердих порід. Новим є також те, що планки на кришці та днищі мають трапецієподібну форму. Новим є те, що один з крайніх вкладишів має виїмку конусоподібної форми. Новим також є те, що на передній подовжній стінці встановлені трапецієподібні запобіжні планки. Новим є і те, що ребра з'єднання торцевих і подовжніх стінок оснащені металевими кутками. Новим є також те, що зовнішня поверхня тари має захисне покриття Причинно-наслідковий зв'язок між сукупністю істотних ознак пристрою та технічним результатом, що досягається, полягає в тому, що сукупність ознак, яка заявляється, а саме: - виконання напрямних у вигляді брусків, симетрично розташованих та жорстко закріплених на протилежних подовжніх стінках з кроком, рівним товщині вкладиша; - виконання корпуса, напрямних та вкладишів з дерева твердих порід; - виконання на кришці та днищі планки трапецієподібної форми; - наявність виїмки конусоподібної форми на одному з крайніх вкладишів; - установлення на передній подовжній стінці трапецієподібних запобіжних планок; - оснащення ребер з'єднання торцевих та подовжніх стінок металевими кутками; - оснащення зовнішньої поверхні тари захисним покриттям в сукупності з відомими ознаками забезпечує поліпшення технологічності виготовлення та експлуатації тари при одночасному зниженні витрат. Це пояснюється таким. Виконання напрямних у вигляді дерев'яних брусків, симетрично розташованих та жорстко закріплених на протилежних подовжніх стінках з кроком, рівним товщині вкладиша, також виконаного з дерева, забезпечує надійну фіксацію вкладишів всередині корпуса тари, що заявляється, надійну і безпечну експлуатацію. Те, що корпус, напрямні та вкладиші виконані з дерева твердих порід, що має поліпшену гігроскопічність з одночасним збереженням високих механічних властивостей, дозволяє підвищити те хнологічність виготовлення та експлуатації виготовленої тари. Це пояснюється тим, що виконання деталей конструкції, що заявляється, з дерева твердих порід виключає в процесі експлуатації утворення конденсату всередині тари внаслідок поглинання вологи гігроскопічним матеріалом, що забезпечує збереженість виробів при їх транспортуванні та збереженні. Крім того, матеріал є екологічно чистим, легко утилізується без забруднення навколишнього середовища. Завдяки поліпшеним властивостям матеріалу, тара може багаторазово використовуватися. У випадку механічного ушкодження будь-якої деталі тари може бути зроблена заміна не всієї деталі, а тільки її частини, що знижує витрати при експлуатації тари. Виконання планок трапецієподібної форми, встановлених на кришці та днищі тари, збільшує твердість і міцність конструкції. Виконання одного з вкладишів з виїмкою конусоподібної форми сприяє кращій фіксації виробів у тарі, що поліпшує те хнологічність експлуатації тари. Встановлення на передній подовжній стінці трапецієподібних запобіжних планок забезпечує захист замкових елементів корпуса від механічних ушкоджень при транспортуванні та зберіганні. Оснащення ребер з'єднань торцевих та подовжніх стінок металевими кутками забезпечує твердість конструкції. Оснащення зовнішньої поверхні тари покриттям забезпечує захист конструкції від впливу зовнішнього середовища, що підвищує надійність зберігання виробів. Таким чином, тара для транспортування та зберігання довгомірних виробів, переважно, боєприпасів, що заявляється, має необхідну твердість конструкції, надійність та безпеку експлуатації. Крім того, те хнологія виготовлення тари, що заявляється, проста, зручна, екологічна, не вимагає значних витрат. Промислова придатність корисної моделі, що заявляється, підтверджується можливістю виготовлення тари для транспортування та зберігання довгомірних виробів, переважно, боєприпасів, на відомому устаткуванні. Суть технічного рішення пояснюється кресленням, де на фіг. 1 зображений загальний вигляд тари, що заявляється. Тара для транспортування та зберігання довгомірних виробів, переважно, боєприпасів, містить корпус 1, який складається з подовжньої передньої стінки 2, подовжньої задньої стінки 3, торцевих стінок 4, що з'єднані з днищем 5 та кришкою 6, оснащеними планками 7. Корпус 1 оснащений замковими елементами 8. На внутрішній поверхні подовжніх стінок 2, 3 установлені направляючі 9 у вигляді брусків з розміщеними між ними вкладишами 10 з виїмками 11. На передній подовжній стінці 2 розташовані запобіжні трапецієподібні планки 12. Ребра з'єднання торцевих і подовжніх стінок 2, 3, 4 оснащені металевими кутками 13. Укладку виробів у тару здійснюють таким чином. Відкривають замкові елементи 8 та відкидають кришку б корпуса 1 набік. Тара для транспортування і збереження довгомірних виробів, переважно, боєприпасів, що заявляється, виготовлена з дерева твердих порід (високоякісна деревина, деревина хвойних порід). Кришка 6 та днище 5 можуть бути виконані з окремих дощок з кромкою в паз та гребінь при їх стикуванні для збільшення міцності. Подовжні стінки 2, 3 та торцеві стінки 4 з'єднані з днищем 5 за допомогою шипового з'єднання. Для збільшення міцності конструкції кришка 6 та днище 5 оснащені планками 7 трапецієподібної форми в кількості 2-3, на передній подовжній стінці 2 розташовані запобіжні трапецієподібні планки 12. Металеві кутки 13 встановлені на ребрах з'єднання торцевих стінок 4 та подовжніх стінок 2, 3. Вся зовнішня поверхня тари, що заявляється, має захисне покриття, в якості якого може бути використана спеціальна негорюча фарба, яка швидко висихає. В залежності від виду виробу або типу боєприпасів встановлюють між направляючими 9 нижню частину вкладишів 10 з виїмкою 11 (вкладишів може бути 2, 3, 4). При цьому в разі потреби крайнім розташовують вкладиш 10 з виїмкою 11 конічної форми. Розташовують довгомірні вироби (боєприпаси) на поверхнях нижньої частини вкладишів 10. Потім між направляючими 9 встановлюють верхню частин у вкладишів 10 по числу встановлених раніше їхні х нижніх частин. У разі необхідності (в залежності від габариту виробів, що транспортуються) всередині тари розміщують заставну дошку (на фіг. не показана). Закривають кришку 6, в результаті чого відбувається затиснення виробів (боєприпасів). Після цього здійснюють зберігання та транспортування виробів. Таким чином, тара для транспортування та зберігання довгомірних виробів, переважно, боєприпасів, що заявляється, проста, екологічна, зручна, надійна в експлуатації, не вимагає значних матеріальних витрат, що забезпечить їй можливість широкого використання.
