Тара для виробів складної форми

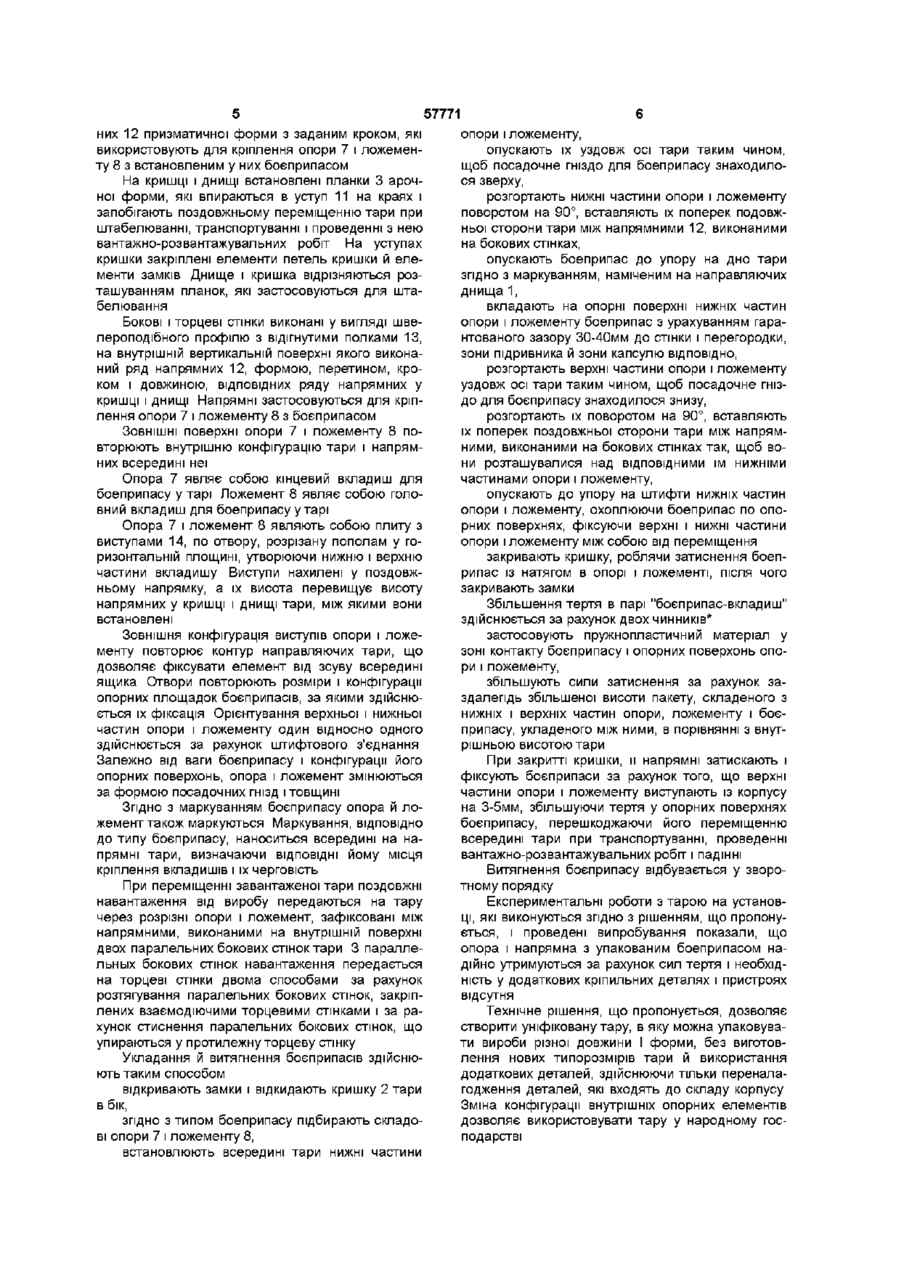

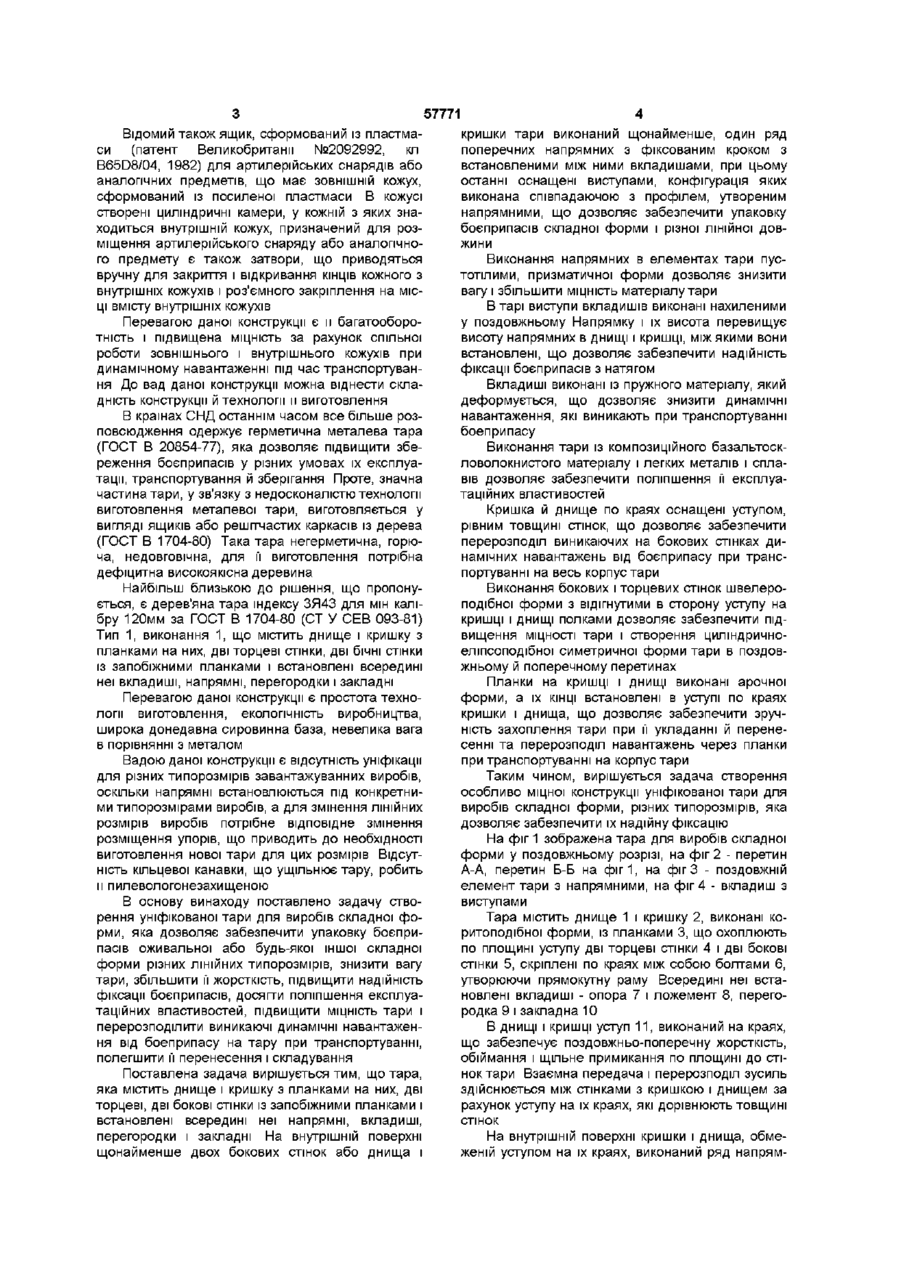

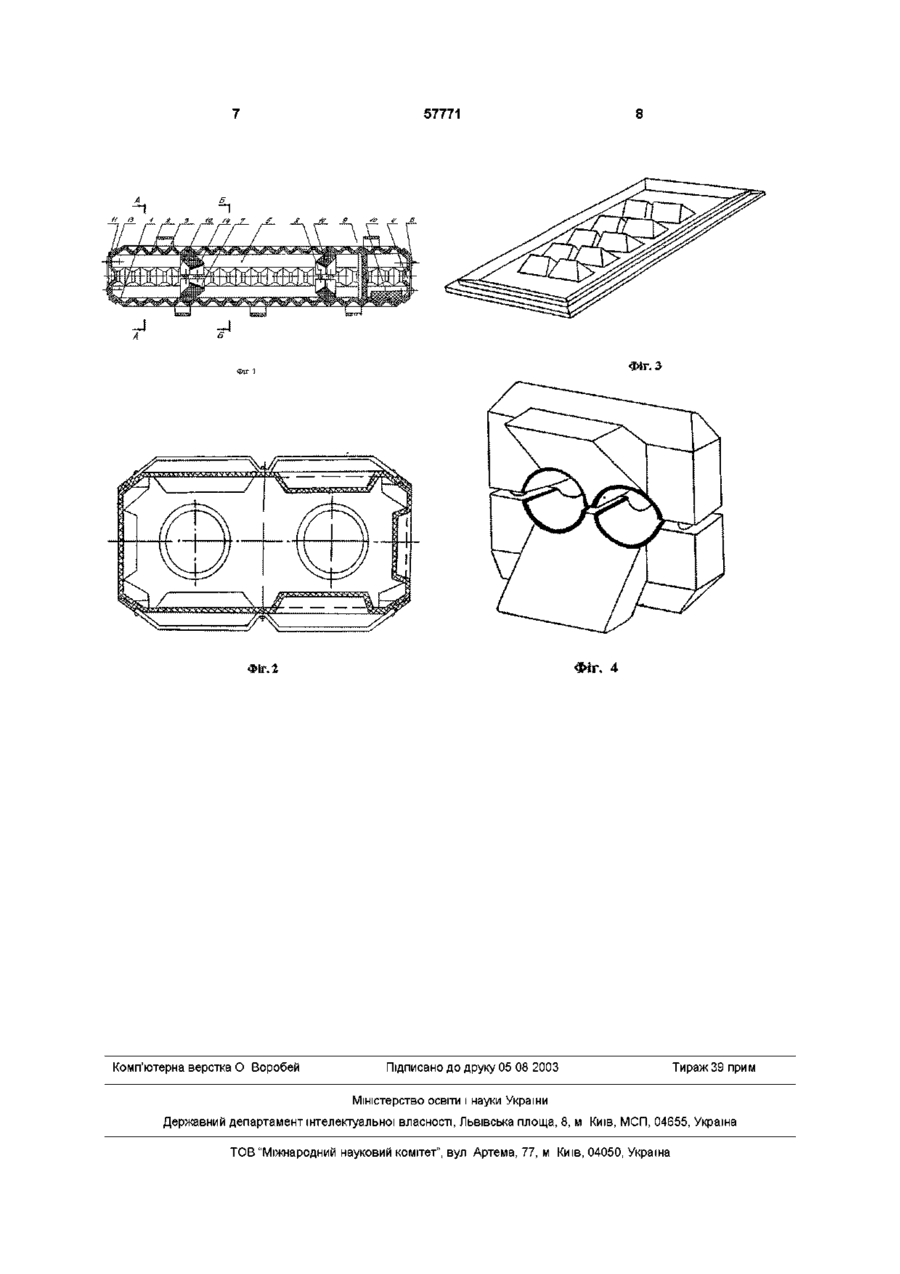

1 Тара для виробів складної форми, що містить днище і кришку з планками на них, дві торцеві, дві бокові стінки із запобіжними планками і встановлені всередині неї напрямні, вкладиші, перегородки і закладні, яка відрізняється тим, що на внутрішній поверхні, щонайменше двох бокових стінок або днища і кришки виконаний, щонайменше один ряд напрямних з фіксованим кроком, з встановленими між ними вкладишами, при цьому останні оснащені виступами, конфігурація яких виконана співпадаючою з профілем, утвореним напрямними 2 Тара за п 1 , яка відрізняється тим, що напрямні виконані пустотілими, призматичної форми 3 Тара за п 1, яка відрізняється тим, що виступи вкладишів виконані нахиленими у поздовжньому напрямку, і їх висота перевищує висоту напрямних у днищі й кришці, між якими вони встановлені 4 Тара за п 1, яка відрізняється тим, що вкладиші виконані із пружного матеріалу, що деформується 5 Тара за п 1, яка відрізняється тим, що виконана з композиційного базальтоскловолокнистого матеріалу і легких металів і сплавів 6 Тара за п 1, яка відрізняється тим, що кришка й днище по краях оснащені уступом, рівним товщині стінок 7 Тара за п 1, яка відрізняється тим, що бокові і торцеві стінки виконані швелероподібної форми з відігнутими в сторону уступу на кришці й днищі полками 8 Тара за п 1, яка відрізняється тим, що планки на кришці і днищі виконані арочної форми, а їх КІНЦІ встановлені в уступі по краях кришки й днища Винахід відноситься до тари, зокрема, до тари для боєприпасів ВІДОМІ різні конструкції тари, призначеної для зберігання і транспортування боєприпасів В західних країнах у зв'язку з нестачею високоякісної деревини, яка застосовується традиційно для виготовлення тари, одержало широке розповсюдження виготовлення тари із композиційних матеріалів і пластмас У зв'язку із збільшенням ЛІНІЙНИХ і вагових параметрів боєприпасів широке застосування знаходить також індивідуальна тара, призначена для зберігання одного конкретного боєприпасу Індивідуальна тара виготовляється у вигляді прямокутних контейнерів з поздовжніми роз'ємами або у вигляді циліндричних футлярів із кришками Відоме укупорення для боєприпасів (патент Великобританії №1296697, кл F42B37/00, 1972), яке являє собою дві відформовані із полістиролу півформи, у яких бойовий наконечник підтримується в поліетиленовому ковпачку з поверхнею, що деформується зовнішньою поверхнею і ребрами жорсткості Внутрішня поверхня ковпачка підсилена ребрами Перед укупоренням боєприпаси вакуумуються в герметичних поліамідних пакетах і потім укладаються у півформи Останні щільно вкладаються у дерев'яні або картонні коробки Укупорення із полістиролу має невелику вагу і здатне забезпечити плавучість боєприпасу Вадами даної конструкції є відсутність можливості упаковки боєприпасів різних типорозмірів за рахунок фіксованих розмірів полістиролових півформ, горючість, недовговічність Виготовлення півформ вимагає складної індивідуальної технологічної оснастки, а упаковка застосування дерев'яної транспортної тари О 1 ю 57771 Відомий також ящик, сформований із пластмакришки тари виконаний щонайменше, один ряд си (патент Великобританії №2092992, кл поперечних напрямних з фіксованим кроком з B65D8/04, 1982) для артилерійських снарядів або встановленими між ними вкладишами, при цьому аналогічних предметів, що має ЗОВНІШНІЙ кожух, останні оснащені виступами, конфігурація яких сформований із посиленої пластмаси В кожусі виконана співпадаючою з профілем, утвореним створені циліндричні камери, у кожній з яких знанапрямними, що дозволяє забезпечити упаковку ходиться внутрішній кожух, призначений для розбоєприпасів складної форми і різної лінійної довміщення артилерійського снаряду або аналогічножини го предмету є також затвори, що приводяться Виконання напрямних в елементах тари пусвручну для закриття і відкривання КІНЦІВ КОЖНОГО З тотілими, призматичної форми дозволяє знизити внутрішніх кожухів і роз'ємного закріплення на МІСвагу і збільшити МІЦНІСТЬ матеріалу тари ЦІ вмісту внутрішніх кожухів В тарі виступи вкладишів виконані нахиленими у поздовжньому Напрямку і їх висота перевищує Перевагою даної конструкції є и багатооборовисоту напрямних в днищі і кришці, між якими вони тність і підвищена МІЦНІСТЬ за рахунок спільної встановлені, що дозволяє забезпечити надійність роботи зовнішнього і внутрішнього кожухів при фіксації боєприпасів з натягом динамічному навантаженні під час транспортування До вад даної конструкції можна віднести склаВкладиші виконані із пружного матеріалу, який дність конструкції й технології и виготовлення деформується, що дозволяє знизити динамічні навантаження, які виникають при транспортуванні В країнах СНД останнім часом все більше розбоеприпасу повсюдження одержує герметична металева тара (ГОСТ В 20854-77), яка дозволяє підвищити збеВиконання тари із композиційного базальтоскреження боєприпасів у різних умовах їх експлуаловолокнистого матеріалу і легких металів і сплатації, транспортування й зберігання Проте, значна вів дозволяє забезпечити поліпшення її експлуачастина тари, у зв'язку з недосконалістю технології таційних властивостей виготовлення металевої тари, виготовляється у Кришка й днище по краях оснащені уступом, вигляді ящиків або решітчастих каркасів із дерева рівним товщині стінок, що дозволяє забезпечити (ГОСТ В 1704-80) Така тара негерметична, горюперерозподіл виникаючих на бокових стінках дича, недовговічна, для її виготовлення потрібна намічних навантажень від боеприпасу при трансдефіцитна високоякісна деревина портуванні на весь корпус тари Найбільш близькою до рішення, що пропонуВиконання бокових і торцевих стінок швелероється, є дерев'яна тара індексу ЗЯ43 для мін каліподібної форми з відігнутими в сторону уступу на бру 120мм за ГОСТ В 1704-80 (СТ У СЕВ 093-81) кришці і днищі полками дозволяє забезпечити підТип 1, виконання 1, що містить днище і кришку з вищення МІЦНОСТІ тари і створення циліндричнопланками на них, дві торцеві стінки, дві бічні стінки еліпсоподібної симетричної форми тари в поздовіз запобіжними планками і встановлені всередині жньому й поперечному перетинах неї вкладиші, напрямні, перегородки і закладні Планки на кришці і днищі виконані арочної форми, а їх КІНЦІ встановлені в уступі по краях Перевагою даної конструкції є простота технокришки і днища, що дозволяє забезпечити зручлоги виготовлення, еколопчність виробництва, ність захоплення тари при її укладанні й перенеширока донедавна сировинна база, невелика вага сенні та перерозподіл навантажень через планки в порівнянні з металом при транспортуванні на корпус тари Вадою даної конструкції є відсутність уніфікації для різних типорозмірів завантажуванних виробів, Таким чином, вирішується задача створення оскільки напрямні встановлюються під конкретниособливо міцної конструкції уніфікованої тари для ми типорозмірами виробів, а для змінення ЛІНІЙНИХ виробів складної форми, різних типорозмірів, яка розмірів виробів потрібне відповідне змінення дозволяє забезпечити їх надійну фіксацію розміщення упорів, що приводить до необхідності На фіг 1 зображена тара для виробів складної виготовлення нової тари для цих розмірів Відсутформи у поздовжньому розрізі, на фіг 2 - перетин ність кільцевої канавки, що ущільнює тару, робить А-А, перетин Б-Б на фіг1, на фіг 3 - поздовжній и пилевологонезахищеною елемент тари з напрямними, на фіг 4 - вкладиш з виступами В основу винаходу поставлено задачу створення уніфікованої тари для виробів складної фоТара містить днище 1 і кришку 2, виконані корми, яка дозволяє забезпечити упаковку боєприритоподібної форми, із планками 3, що охоплюють пасів оживальної або будь-якої іншої складної по площині уступу дві торцеві стінки 4 і дві бокові форми різних ЛІНІЙНИХ типорозмірів, знизити вагу стінки 5, скріплені по краях між собою болтами 6, тари, збільшити її жорсткість, підвищити надійність утворюючи прямокутну раму Всередині неї встафіксації боєприпасів, досягти поліпшення експлуановлені вкладиші - опора 7 і ложемент 8, переготаційних властивостей, підвищити МІЦНІСТЬ тари і родка 9 і закладна 10 перерозподілити виникаючі динамічні навантаженВ днищі і кришці уступ 11, виконаний на краях, ня від боеприпасу на тару при транспортуванні, що забезпечує поздовжньо-поперечну жорсткість, полегшити їїперенесення і складування обіймання і щільне примикання по площині до стінок тари Взаємна передача і перерозподіл зусиль Поставлена задача вирішується тим, що тара, здійснюється між стінками з кришкою і днищем за яка містить днище і кришку з планками на них, дві рахунок уступу на їх краях, які дорівнюють товщині торцеві, дві бокові стінки із запобіжними планками і стінок встановлені всередині неї напрямні, вкладиші, перегородки і закладні На внутрішній поверхні На внутрішній поверхні кришки і днища, обмещонайменше двох бокових стінок або днища і женій уступом на їх краях, виконаний ряд напрям 57771 них 12 призматичної форми з заданим кроком, які використовують для кріплення опори 7 і ложементу 8 з встановленим у них боєприпасом На кришці і днищі встановлені планки 3 арочної форми, які впираються в уступ 11 на краях і запобігають поздовжньому переміщенню тари при штабелюванні, транспортуванні і проведенні з нею вантажно-розвантажувальних робіт На уступах кришки закріплені елементи петель кришки й елементи замків Днище і кришка відрізняються розташуванням планок, які застосовуються для штабелювання Бокові І торцеві стінки виконані у вигляді швелероподібного профілю з відігнутими полками 13, на внутрішній вертикальній поверхні якого виконаний ряд напрямних 12, формою, перетином, кроком і довжиною, ВІДПОВІДНИХ ряду напрямних у кришці і днищі Напрямні застосовуються для кріплення опори 7 і ложементу 8 з боєприпасом ЗОВНІШНІ поверхні опори 7 і ложементу 8 повторюють внутрішню конфігурацію тари і напрямних всередині неї Опора 7 являє собою кінцевий вкладиш для боеприпасу у тарі Ложемент 8 являє собою головний вкладиш для боеприпасу у тарі Опора 7 і ложемент 8 являють собою плиту з виступами 14, по отвору, розрізану пополам у горизонтальній площині, утворюючи нижню і верхню частини вкладишу Виступи нахилені у поздовжньому напрямку, а їх висота перевищує висоту напрямних у кришці і днищі тари, між якими вони встановлені Зовнішня конфігурація виступів опори і ложементу повторює контур направляючих тари, що дозволяє фіксувати елемент від зсуву всередині ящика Отвори повторюють розміри і конфігурації опорних площадок боєприпасів, за якими здійснюється їх фіксація Орієнтування верхньої і нижньої частин опори і ложементу один відносно одного здійснюється за рахунок штифтового з'єднання Залежно від ваги боеприпасу і конфігурації його опорних поверхонь, опора і ложемент змінюються за формою посадочних гнізд і товщині Згідно З маркуванням боеприпасу опора й ложемент також маркуються Маркування, ВІДПОВІДНО до типу боеприпасу, наноситься всередині на напрямні тари, визначаючи ВІДПОВІДНІ йому місця кріплення вкладишів і їх черговість При переміщенні завантаженої тари поздовжні навантаження від виробу передаються на тару через розрізні опори і ложемент, зафіксовані між напрямними, виконаними на внутрішній поверхні двох паралельних бокових стінок тари 3 параллельных бокових стінок навантаження передається на торцеві стінки двома способами за рахунок розтягування паралельних бокових стінок, закріплених взаємодіючими торцевими стінками і за рахунок стиснення паралельних бокових стінок, що упираються у протилежну торцеву стінку Укладання й витягнення боєприпасів здійснюють таким способом відкривають замки і відкидають кришку 2 тари в бік, згідно з типом боеприпасу підбирають складові опори 7 і ложементу 8, встановлюють всередині тари нижні частини опори і ложементу, опускають їх уздовж осі тари таким чином, щоб посадочне гніздо для боеприпасу знаходилося зверху, розгортають нижні частини опори і ложементу поворотом на 90°, вставляють їх поперек подовжньої сторони тари між напрямними 12, виконаними на бокових стінках, опускають боеприпас до упору на дно тари згідно з маркуванням, наміченим на направляючих днища 1, вкладають на опорні поверхні нижніх частин опори і ложементу боеприпас з урахуванням гарантованого зазору 30-40мм до стінки і перегородки, зони підривника й зони капсулю ВІДПОВІДНО, розгортають верхні частини опори і ложементу уздовж осі тари таким чином, щоб посадочне гніздо для боеприпасу знаходилося знизу, розгортають їх поворотом на 90°, вставляють їх поперек поздовжньої сторони тари між напрямними, виконаними на бокових стінках так, щоб вони розташувалися над ВІДПОВІДНИМИ їм нижніми частинами опори і ложементу, опускають до упору на штифти нижніх частин опори і ложементу, охоплюючи боеприпас по опорних поверхнях, фіксуючи верхні і нижні частини опори і ложементу між собою від переміщення закривають кришку, роблячи затиснення боеприпас із натягом в опорі і ложементі, після чого закривають замки Збільшення тертя в парі "боєприпас-вкладиш" здійснюється за рахунок двох чинників* застосовують пружнопластичний матеріал у зоні контакту боеприпасу і опорних поверхонь опори і ложементу, збільшують сили затиснення за рахунок заздалегідь збільшеної висоти пакету, складеного з нижніх і верхніх частин опори, ложементу і боєприпасу, укладеного між ними, в порівнянні з внутрішньою висотою тари При закритті кришки, и напрямні затискають і фіксують боєприпаси за рахунок того, що верхні частини опори і ложементу виступають із корпусу на 3-5мм, збільшуючи тертя у опорних поверхнях боеприпасу, перешкоджаючи його переміщенню всередині тари при транспортуванні, проведенні вантажно-розвантажувальних робіт і падінні Витягнення боеприпасу відбувається у зворотному порядку Експериментальні роботи з тарою на установці, які виконуються згідно з рішенням, що пропонується, і проведені випробування показали, що опора і напрямна з упакованим боєприпасом надійно утримуються за рахунок сил тертя і необхідність у додаткових кріпильних деталях і пристроях відсутня Технічне рішення, що пропонується, дозволяє створити уніфіковану тару, в яку можна упаковувати вироби різної довжини І форми, без виготовлення нових типорозмірів тари й використання додаткових деталей, здійснюючи тільки переналагодження деталей, які входять до складу корпусу Зміна конфігурації внутрішніх опорних елементів дозволяє використовувати тару у народному господарстві 57771 Фіг. З Фіг. 4 Фіг. t Комп'ютерна верстка О Воробей Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
